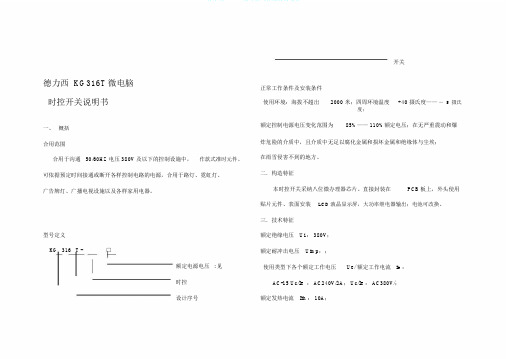

德力西 KG316T微电脑时控开关说明书一、概括合用范围合用于沟通50/60HZ 电压 380V 及以下的控制设施中，作款式准时元件。

可依据预定时间接通或断开各样控制电路的电源，合用于路灯、霓虹灯、广告牌灯、广播电视设施以及各样家用电器。

型号定义KG 316 T -□额定电源电压: 见时控设计序号开关正常工作条件及安装条件使用环境：海拔不超出2000 米；四周环境温度+40 摄氏度——－5摄氏度；额定控制电源电压变化范围为85%—— 110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐化金属和损坏金属和绝缘体与尘埃；在雨雪侵害不到的地方。

二．构造特征本时控开关采纳八位微办理器芯片。

直接封装在PCB板上，外头使用贴片元件、表面安装LCD液晶显示屏，大功率继电器输出；电池可改换。

三．技术特征额定绝缘电压Ui ： 380V；额定耐冲击电压Uimp：；使用类型下各个额定工作电压Ue/ 额定工作电流Ie ：AC-15 Uc/Ie ： AC240V/2A； Uc/Ie ： AC380V/；额定发热电流Ith ： 10A；额定控制电源电压Us： AC50/60HZ;220V/380V ；污染等级： 3；外壳防备等级：IP50 ；负载功率：（阻性负载：6KW；感性负载：；电机负载：；灯负载：）；走时偏差：小于 2 秒/ 天；开关次数：日 / 周循环 10 次开关；开关时间：可按日或周循环；最长控制时间：168 小时，最短时间 1 分钟；机械寿命最少1000,000 次；电寿命： 100,000 次；与短路保护器（SCPD）的协分配合：介绍使用SCPD为 PT16-00 ，10A 的熔断器，基本保护种类“1”型协分配合，即时控开关在短路条件下不该付人及设施惹起危害，在未维修或改换部件前，不得持续使用。

在采纳不一样型号规格的熔断器时，原有的协分配合可能无效。

四．产品外型及安装尺寸：外型及安装开孔尺寸（或采纳35mm标准导轨安装）五．安装、使用操作调时钟（出厂已经调整好）如需再调整按住“时钟键” 不放的同时再按“校礼拜、校时键、校分键”，调整北京时间。

KG316T微电脑时控开关定时设置
1.先检查时钟显示是否当前时间全都，如需重新校准，在按住“时钟”键的同时，分别按住“校星期”、“校时”、“校分”键，将时钟调到当前精确时间；
2.按一下“定时”键，显示屏左下方消失“1开”字样（表示第一次开启时间）。

然后按“校星期”选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等工作模式，再按“校时”、“校分”键，输入所需开启的时间；
3.再按一下“定时”键，显示屏左下方消失“1关”字样（表示第一次关闭时间），再按“校星期”、“校时”、“校分”键，输入所需关闭的日期（留意：关的日期肯定要与开的日期相对应）和时间；
4.连续按动“定时”键，显示屏左下方将依次显示“2开、2关、3开、3关、........、10开、10关”，参考步聚2、3设置以后各次开关时间；
5.假如每天不需设置10组开关，则必需按“取消/恢复”键，将多余各组的时间消退，使其在显示屏上显示“— —：— —”图样（不是00：00）
6.定时设置完毕后，应按“定时”键检查各次定时设定状况是否与实际状况全都，若不全都，请按校时、校分、校星期进行调整或重新设定；
7.检查完毕后，应按“时钟”键，使显示屏显示当前时间；
8.按“自动/手动”键，将显示屏下方的“▲”符号调到“自动”位置，此时，时空开光才能依据所设定的时间自动开、关电路。

如在使用过程中需
要临开、关电路，则只需要按“自动/手动”键将“▲”符号调到相应的“开”或“关”的位置。

KG316T微电脑时控开关使用说明书◆使用之前请务必仔细阅读本说明书，以便正确使用本产品。

◆读后请将说明书妥善保管。

功能和用途：本产品能根据用户设定的时间，自动打开和关闭各种用电设备的电源。

控制对象可以是路灯、霓虹灯、广告招牌灯、生产设备、广播电视设备等一切需要定时打开和关闭的电器设备和家用电器。

性能指标：◆标准工作电源220V/50Hz◆计时误差＜±2秒/天◆适用电源范围160～240V◆环境温度-25～60℃◆开关容量阻性20A 感性16A◆相对温度＜95%◆消耗功率＜4VA◆外形尺寸120×74×58mm◆时控范围1分～168小时◆重量430g◆有10组开关时间，手动、自动两用显示屏显示符号解释操作说明定时设置◆1、先检查时钟显示是否与当前时间一致，如需重新准，按住“时钟”键的同时，查看显示屏所显示的时间是否与当前时间一样。

分别按住“校星期”、“校时”、“校分”键，将时钟调到当前时间；◆2、按一下“定时”键，显示屏左下方出现“1开”◆7、按“自动/手动”键，将显示下方的“”符号调到“自动”位置，此时，时控开关才能根据所设定的时间自动开、关电路。

如在使用过程中需要临时开、关电路，则只需按“自动/手动”键将“”符号调到相应的“开”或“关”的位置。

■例1：某电器需每天19：00通电，次日08：00断电。

A、按照步骤1、2，使显示屏显示如图1a所示。

B、按照步骤3，使显示屏显示如图1b所示。

C、按照步骤5，使以后各组“2ON、2OFF、……、10ON、10OFF”的字样(表示第一次开启时间)。

然后按“校星期”选择五天工作制、每日相同、每日不同的工作模式，再按“校时”、“校分”键，输入所需开启的时间；◆3、再按一下“定时”键，显示屏左下方出现“1关”字样(表示第一关闭时间)，再按“校星期”、“校时”、“校分”键，输入所需关闭的日期和时间；◆4、继续按动“定时”键，显示屏左下方将依次显示“2开、2关、3开、3关、……、10开、10关”，参考步骤2、3设置以后各次开关时间。

KG316T微电脑时控开关说明书接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或聚消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

以上调整完再按一下“时钟键”显示器恢复显示北京时间。

再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。

注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.填订单时，希望电源电压，订制:24V、110V、380VAC4.控制器红灯亮有电进入，红绿灯同时亮开关有电输出5.设定的时间，不能交叉设定，应按时间的顺序设定KG316T微电脑时控开关说明书1，打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒，锁定显示标志“锁”。

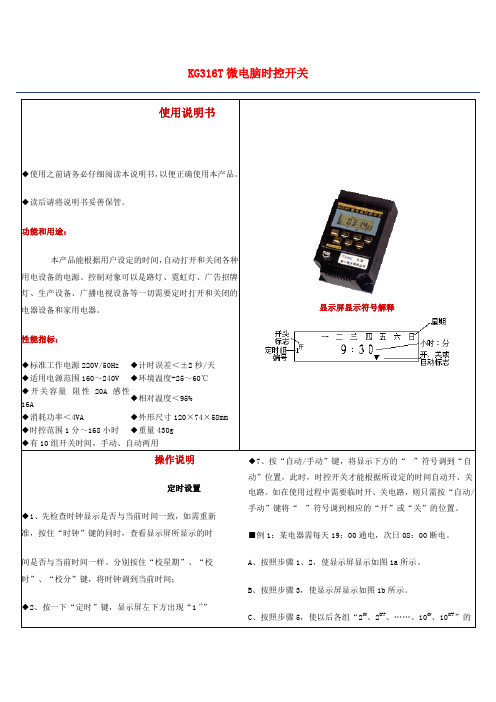

KG316T 微电脑时控开关使用说明书◆使用之前请务必仔细阅读本说明书，以便正确使用本产品。

◆读后请将说明书妥善保管。

功能和用途：本产品能根据用户设定的时间，自动打开和关闭各种用电设备的电源。

控制对象可以是路灯、霓虹灯、广告招牌灯、生产设备、广播电视设备等一切需要定时打开和关闭的电器显示屏显示符号解释设备和家用电器。

性能指标：◆标准工作电源220V/50Hz◆计时误差＜±2 秒/ 天◆适用电源范围160～ 240V◆环境温度 -25～ 60℃◆开关容量阻性 20A 感性◆相对温度＜ 95%16A◆消耗功率＜ 4VA◆外形尺寸 120×74×58mm◆时控范围 1 分～ 168 小时◆重量 430g◆有 10 组开关时间，手动、自动两用操作说明◆ 7、按“自动/手动”键，将显示下方的“”符号调到“自动”位置，定时设置此时，时控开关才能根据所设定的时间自动开、关电路。

如在◆ 1、先检查时钟显示是否与当前时间一致，如需重新使用过程中需要临时开、关电路，则只需按“自动 /手动”键将“”准，按住“时钟”键的同时，查看显示屏所显示的时符号调到相应的“开”或“关”的位置。

间是否与当前时间一样。

分别按住“校星期”、“校时”“、校■例1：某电器需每天 19 ：00通电，次日 08： 00 断电。

分”键，将时钟调到当前时间； A 、按照步骤 1 、2，使显示屏显示如图1a 所示。

◆ 2、按一下“定时”键，显示屏左下方出现“1开” B 、按照步骤 3 ，使显示屏显示如图 1b所示。

字样 (表示第一次开启时间 )。

然后按“校星期”选择C、按照步骤5，使以后各组“2ON、 2OFF、⋯⋯、 10ON、 10OFF”五天工作制、每日相同、每日不同的工作模式，再按“校的时间在显示屏上显示为“ --： -- ”。

时”、“校分”键，输入所需开启的时间；D、重复按“定时”键，检查各组开关时间是否与要求的一样，如◆ 3、再按一下“定时”键，显示屏左下方出现“1关”字样(表不正确，还应重复 A-C 。

KG316T微电脑时控开关说明书一、产品概述采用微电脑芯片，具有高精度、高可靠性和强抗干扰能力。

可设定8组每日或每周不同的开关时间，每组时间可设定为单次或循环。

可手动或自动切换开关状态，具有手动、自动、随机三种工作模式。

具有夏令时功能，可根据需要自动调整时间。

具有电源断电保护功能，可保存设置的时间和程序。

具有显示屏和按键，操作简便，显示清晰。

二、产品参数工作电压：AC 220V±10%，50Hz负载功率：≤3.5kW定时误差：≤1s/天定时范围：1分钟～168小时定时组数：8组工作温度：-10℃～+55℃工作湿度：≤95%RH外形尺寸：120×72×52mm安装方式：轨道式或壁挂式三、产品安装请在断开电源的情况下进行安装，以免触电或损坏设备。

请按照产品背面的接线图正确连接线路，线径应符合负载要求。

请将产品安装在干燥、通风、无强烈震动和腐蚀性气体的地方。

请将产品固定在标准的35mm导轨上，或使用螺钉将产品固定在墙壁上。

四、产品操作1. 初次使用在接通电源后，显示屏会显示“12:00”和“MO”，表示当前为12小时制和星期一。

按住“CLOCK”键不放，同时按“WEEK”键可切换12小时制和24小时制。

按住“CLOCK”键不放，同时按“HOUR”键可调整小时数。

按住“CLOCK”键不放，同时按“MIN”键可调整分钟数。

按住“CLOCK”键不放，同时按“TIMER”键可切换夏令时功能。

当显示屏上出现“SUM”字样时，表示夏令时功能已开启，此时系统时间会自动增加1小时；当显示屏上没有“SUM”字样时，表示夏令时功能已关闭。

按住“CLOCK”键不放，同时按“RND”键可切换随机功能。

当显示屏上出现“RND”字样时，表示随机功能已开启，此时系统会在设定的时间前后15分钟内随机开关一次；当显示屏上没有“RND”字样时，表示随机功能已关闭。

2. 设定定时程序按一次“TIMER”键，显示屏会显示“1 ON”和“--:--”，表示当前为第一组开启时间的设定状态。

用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

6．按“星期”键，可设定工作模式，如表所示置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

型号KG316T电源电压220VAC 50-60HZ ±15%内部电池电压3.6VDC电力消耗约1.5VA控制输出25A 250VAC(阻性负载)显示输出LCD显示走时误差小于1秒/天开关次数日/周循环12次开关环境温度-25℃至60℃环境湿度45至85%RH机械寿命最少3000,000次重量、尺寸约410克，120×74×52mm安装方式装置式中英文周日标志对照表MOTUWETHFRSASU星期一星期二星期三星期四星期五星期六星期日接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或聚消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

KG316T微电脑时控开关说明书一解锁（进入设定界面必须先解锁）按4下“恢复/取消键”，进行解锁（显示屏左边的字母“a”消失即为解锁状态）二解锁后，可以对以下4点进行逐个设定，设定不分先后顺序1. 设定系统时间：a，设定系统的“时”。

按住“时钟”健不放，同时按下“校时”健，两个键按完后松开，再按“校时”进行24小时的数字切换，设定好准确的北京时间“时|”后，按“时钟”键完成设定。

b，设定系统的“分”。

按住“时钟”健不放，同时按下“校分”健，两个键按完后松开，再按“校分”进行0-59分的数字切换，设定好准确的北京时间“分|”后，按“时钟”键完成设定。

c，设定系统的“星期”。

按住“时钟”健不放，同时按下“校星期”健，两个键按完后松开，再按“校星期”进行星期一到星期天的切换，设定好当天的星期后，按“时钟”键完成设定。

2.设定定时器的开启和关闭时间系统共有12个时间段可以调整，我们一般使用前面第一段，设定步骤如下：a 按一下“定时”键，出现 1 NO 00 ：00 提示，再按“校时”进行24小时的数字切换，设定“时”后，按“校分”进行“分”时设定，设定好自己需要送电的时后，按“时钟”键完成第一段开启的时间设定，进入1 OFF 00 ：00 界面备注： 1 NO 00 ：00 代表第一段时间开1 OFF 00 ：00 代表第一段时间关b 完成第一段开的时间设定后，出现 1 OFF 00 ：00 提示框，再按“校时”进行24小时的数字切换，设定好“时”后，按“校分”进行“分”时调整，设定好自己需要断电的时后，按“时钟”键完成第一段断电的时间设定，只需要一个时间段的时候，以上设定完成后，按“时钟”结束设定，如要继续多时间断，按“定时”间继续设定，依次类推。

3. 星期定时设定有固定的休息日期时，可以选择某个星期的一天或者多天，让设备全天处于断电状态，设定步骤如下：按一下“定时”键，根据显示框上面的提示，按“校星期”进行切换。

KG316T微电脑时控开关说明书一解锁（进入设定界面必须先解锁）按 4下“恢复/取消键”，进行解锁（显示屏左边的字母“a”消失即为解锁状态）二解锁后，可以对以下4点进行逐个设定，设定不分先后顺序1. 设定系统时间：a，设定系统的“时”。

按住“时钟”健不放，同时按下“校时”健，两个键按完后松开，再按“校时”进行24小时的数字切换，设定好准确的北京时间“时|”后，按“时钟”键完成设定。

b，设定系统的“分”。

按住“时钟”健不放，同时按下“校分”健，两个键按完后松开，再按“校分”进行0-59分的数字切换，设定好准确的北京时间“分|”后，按“时钟”键完成设定。

c，设定系统的“星期”。

按住“时钟”健不放，同时按下“校星期”健，两个键按完后松开，再按“校星期”进行星期一到星期天的切换，设定好当天的星期后，按“时钟”键完成设定。

2.设定定时器的开启和关闭时间，系统共有12个时间段可以调整，我们一般使用前面第一段，设定步骤如下：a 按一下“定时”键，出现 1 NO 00 ：00 提示，再按“校时”进行24小时的数字切换，设定“时”后，按“校分”进行“分”时设定，设定好自己需要送电的时后，按“时钟”键完成第一段开启的时间设定，进入1 OFF 00 ：00 界面备注： 1 NO 00 ：00 代表第一段时间开 1 OFF 00 ：00 代表第一段时间关b 完成第一段开的时间设定后，出现 1 OFF 00 ：00 提示框，再按“校时”进行24小时的数字切换，设定好“时”后，按“校分”进行“分”时调整，设定好自己需要断电的时后，按“时钟”键完成第一段断电的时间设定，只需要一个时间段的时候，以上设定完成后，按“时钟”结束设定，如要继续多时间断，按“定时”间继续设定，依次类推。

3. 星期定时设定有固定的休息日期时，可以选择某个星期的一天或者多天，让设备全天处于断电状态，设定步骤如下：按一下“定时”键，根据显示框上面的提示，按“校星期”进行切换。
