《焊接结构学》重点归纳第一章 绪论1、焊接结构的优点：（1）焊接接头系数大；（2）水密性和气密性好；（3）重量轻，省材料；（4）厚度基本不受限制；（5）结构设计简单；（6）生产周期短，成本低。
2、焊接结构的特点：（1）焊接结构的应力集中范围比铆接结构大；（2）焊接结构是非均匀体，焊接接头具有较大的性能不均匀性；（3）焊接结构具有较大的焊接应力和变形；（4）焊接结构的整体性强，止裂性差；（5）焊接结构对材料敏感；（6）焊接接头对温度敏感。
第三章 焊接应力和变形1、内应力是指在没有外力的条件下平衡于物体内部的应力。
2、内应力分类：按照分布范围可分为宏观内应力、微观内应力和超微观内应力。
按产生机理可分为温度应力（热应力）、残余应力、相变应力和安装应力。
热应力是由于构件受热不均匀产生的。
3、基本概念（1）焊接瞬时应力：随焊接热循环过程而变化的应力。
（2）焊接残余应力：焊后在室温条件下，残余在构件中的内应力。
（3）焊接瞬时变形：随焊接热循环过程而变化的变形。
（4）焊接残余变形：焊后在室温条件下，残留在工件上的变形。
4、内部变形率：T εεε-e =若|ε|<εs ，则为弹性变形，恢复到原始T 0时，长度不变。
若|ε|>εs ，则为弹性变形、塑性变形，若ε<0，则为压缩变形；若ε>0，则为拉伸变形，恢复到原始T 0时，长度比初始长度减小△L p 。
5、影响焊接应力与变形的主要因素（1）焊缝及其附近不均匀加热的范围和程度，也就是产生热变形的范围和程度。
影响因素包括焊缝的尺寸、数量、位置、母材的热物理性能（导热系数、比热及热膨胀系数）和力学性能（弹性模量、屈服极限）、焊接工艺方法（气焊、焊条电弧焊、埋弧焊、气体保护焊、电子束焊等等）、焊接规范参数（电流、电压、速度、预热温度、焊后缓冷及焊后热处理等）、施焊方法（直通焊、跳焊、分段退焊等）。
（2）焊件本身的刚度和受到周界的拘束程度，也就是阻止焊缝及其附近产生热变形的程度。
授课过程：相互认识，介绍教学方式和考核方式：考核：平时40%,包括作业、课堂纪律、课堂提问等；考试60%。
学习的五个步骤：1、初步了解；2、重复为学习之母；3、开始使用；4、融会贯通；5、再次加强。
教学的五大步骤：解释；示范；开始演练；纠正错误；重复演练。
绪论（1）一、《焊接结构生产》是一门什么课程？《焊接结构生产》是中等职业学校焊接专业的一门主干课程，是一门实践性很强的专业课程。
通过学习，我们要具备焊接生产的基础知识和基本技能，为今后从事焊接专业或相关专业的工作打下基础。
二、本课程的教学内容和学习要求我们要学习的基本内容和要达到的能力要求有以下几个方面（学生参看课本目录）1、焊接会产生应力和变形，是影响焊接结构质量的重要因素，要求掌握焊接应力与变形的概念，产生的原因、分布的规律，知道减少应力和变形的方法、措施，能够对简单的焊接变形进行矫正；2、焊接接头是焊接结构的基本元素，通过学习焊接接头的组成、焊缝的种类和焊接接头的基本型式，掌握焊接接头的工作应力分布和接头设计要点，并了解脆性断裂与疲劳破坏的基本知识；在了解焊接结构的基础上，学习焊接结构生产过程的第一步，掌握常用的备料和成型加工方法，能根据产品图样和生产规律分析备料和成型加工的工艺，并能根据工况选用相应的焊接设备和工艺装备；（第五、六章焊接结构装配和焊接工艺及其装备）理解其工艺过程，具备根据现场生产条件，选择工艺装备，分析和实施一般焊接结构装配，焊接工艺规程的能力；3、焊接结构工艺过程的制定，要进行工艺性分析和审查后方可执行，所以要求理解其工艺性审查目的、内容和基本步骤，（第七、八、九章）通过典型焊接工艺的举例，使我们能够对一般焊接结构进行工艺性分析和制订焊接工艺；4、（第十章）了解一般焊接生产车间的平面布置、生产组织的环节和安全生产、质量管理方面的基本知识。
怎么学：（通过学习五个步骤讲解也可）1、理论联系实践，捕捉焊接结构的实际问题，学习分析、解决工程问题的基本方法；2、摸索总结焊接结构生产的共同特点和规律，3、亲自动手，结合实训，广泛参与多种焊接结构的生产实践。

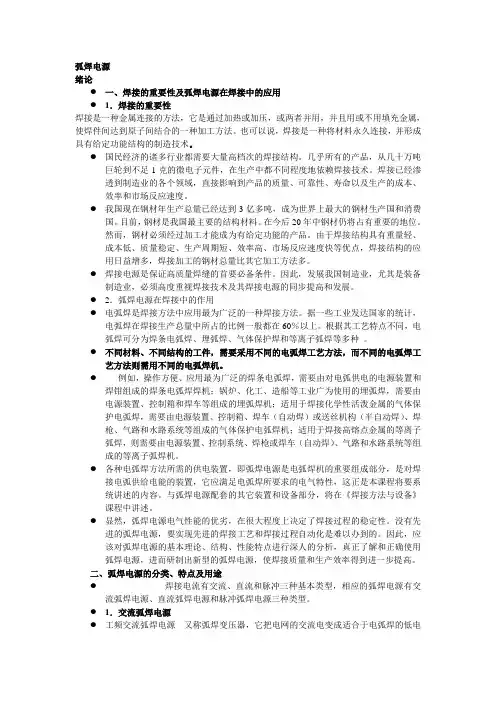

弧焊电源绪论●一、焊接的重要性及弧焊电源在焊接中的应用●1．焊接的重要性焊接是一种金属连接的方法，它是通过加热或加压，或两者并用，并且用或不用填充金属，使焊件间达到原子间结合的一种加工方法。
也可以说，焊接是一种将材料永久连接，并形成具有给定功能结构的制造技术。
●国民经济的诸多行业都需要大量高档次的焊接结构。
几乎所有的产品，从几十万吨巨轮到不足1克的微电子元件，在生产中都不同程度地依赖焊接技术。
焊接已经渗透到制造业的各个领域，直接影响到产品的质量、可靠性、寿命以及生产的成本、效率和市场反应速度。
●我国现在钢材年生产总量已经达到3亿多吨，成为世界上最大的钢材生产国和消费国。
目前，钢材是我国最主要的结构材料。
在今后20年中钢材仍将占有重要的地位。
然而，钢材必须经过加工才能成为有给定功能的产品。
由于焊接结构具有重量轻、成本低、质量稳定、生产周期短、效率高、市场反应速度快等优点，焊接结构的应用日益增多，焊接加工的钢材总量比其它加工方法多。
●焊接电源是保证高质量焊缝的首要必备条件。
因此，发展我国制造业，尤其是装备制造业，必须高度重视焊接技术及其焊接电源的同步提高和发展。
●2．弧焊电源在焊接中的作用●电弧焊是焊接方法中应用最为广泛的一种焊接方法。
据一些工业发达国家的统计，电弧焊在焊接生产总量中所占的比例一般都在60％以上。
根据其工艺特点不同，电弧焊可分为焊条电弧焊、埋弧焊、气体保护焊和等离子弧焊等多种。
●不同材料、不同结构的工件，需要采用不同的电弧焊工艺方法，而不同的电弧焊工艺方法则需用不同的电弧焊机。
●例如，操作方便、应用最为广泛的焊条电弧焊，需要由对电弧供电的电源装置和焊钳组成的焊条电弧焊焊机；锅炉、化工、造船等工业广为使用的埋弧焊，需要由电源装置、控制箱和焊车等组成的埋弧焊机；适用于焊接化学性活泼金属的气体保护电弧焊，需要由电源装置、控制箱、焊车（自动焊）或送丝机构（半自动焊）、焊枪、气路和水路系统等组成的气体保护电弧焊机；适用于焊接高熔点金属的等离子弧焊，则需要由电源装置、控制系统、焊枪或焊车（自动焊）、气路和水路系统等组成的等离子弧焊机。
