《焊接结构学》期末考试试卷

《焊接结构学》期末考试试卷一、名词解释1.内应力：是指在没有外力的条件下平衡于物体内部的力。

2。

解理断裂：是沿晶内一定结晶学平面分离而形成的断裂,是一种晶内断裂。

3.应力腐蚀开裂:是指在拉应力和腐蚀共同作用下产生裂纹的现象.4。

温差拉伸法：是利用在焊接结构上进行的不均匀加热造成的适当的温度差,来使焊缝及其附近区域产生拉伸塑性变形，从而抵消焊接时所产生的压缩塑性变形，达到消除部分焊接残余应力的目的。

5。

焊接结构：用焊接的方法生产制造出来的结构.6。

焊接温度场:是指在焊接过程中，某一时刻所有空间各点温度的总计或分布。

7。

应力集中:是指接头局部区域的最大应力值比平均应力值高的现象。

8。

焊接变形：由于焊接而引起的焊件尺寸的改变称为焊接变形.9.联系焊缝:是一种焊缝与被连接的元件是并联的，它仅传递很小的载荷，焊缝一旦断裂结构不会立即失效，这种焊缝称为联系焊缝.10.工作焊缝：是一种焊缝与被连接的元件是串联的，它承担着传递全部载荷的作用，即焊缝一旦断裂结构就立即失效,这种焊缝称为工作焊缝.11。

动应变时效:金属和合金在塑性变形时或塑性变形后所发生的时效过程12。

焊接残余应力：焊件在焊接过程中，热应力、相变应力、加工应力等超过屈服极限，以致冷却后焊件中留有未能消除的应力。

这样焊接冷却后的残余在焊件中的宏观应力称为残余焊接应力.13. 焊接热循环：在焊接过程中,工件上的温度随着瞬时热源或移动热源的作用而发生变化，温度随时间由低而高,达到最大值后，又由高而低的变化称为焊接热循环.14.延性断裂：伴随明显塑性变形而形成延性断口（断裂面与拉应力垂直或倾斜，其上具有细小的凹凸,呈纤维状）的断裂。

二、简答题1。

焊接结构的优点？焊接结构的优点:（1）焊接可以把不同形状,不同厚度，不同材料的工件连接起来,且可与母材相当,同时可使产品重量减轻，生产成本明显降低。

（2）焊接是一种金属原子间的结合，刚度大，整体性好，不像机械连接那样有间隙，可以减少变形,且能保证容器类结构的气密性和水密性。

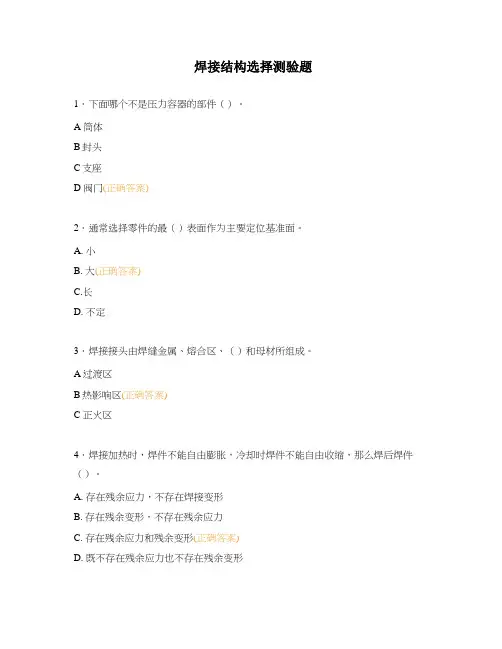

焊接结构选择测验题1．下面哪个不是压力容器的部件（）。

A 筒体B封头C支座D 阀门(正确答案)2．通常选择零件的最（）表面作为主要定位基准面。

A. 小B. 大(正确答案)C.长D. 不定3．焊接接头由焊缝金属、熔合区、（）和母材所组成。

A过渡区B热影响区(正确答案)C 正火区4．焊接加热时，焊件不能自由膨胀，冷却时焊件不能自由收缩，那么焊后焊件（）。

A. 存在残余应力，不存在焊接变形B. 存在残余变形，不存在残余应力C. 存在残余应力和残余变形(正确答案)D. 既不存在残余应力也不存在残余变形5．焊接残余应力按其产生的原因，可分为热应力、塑变应力和（）。

A. 相变应力(正确答案)B. 拘束应力C. 工作应力D. 瞬时应力6．手工电弧焊焊接长直焊缝时，若采用直通焊，焊缝的后焊部分比先焊部分的横向收缩（）。

A. 小(正确答案)B. 大C. 相同D. 不定7．采用刚性固定法焊接，可减小（）。

A. 焊接应力B. 焊材消耗量C. 焊缝强度D. 焊接变形(正确答案)8．焊接结束后残留在焊件中的焊接应力是（）。

A焊接应力B焊接变形C残余变形D残余应力(正确答案)9．冷焊接法包括使用小的热输入、小直径焊条和（）。

A小范围B小工件C快速焊(正确答案)D大电流10．焊接结构的装配包括定位、夹紧和（）。

A划线B对齐C检验D测量(正确答案)11．焊缝是构成焊接接头的主体部分，（）是焊缝的基本形式。

A 对接焊缝和搭接焊缝B 对接焊缝和点焊焊缝C 对接焊缝和角焊缝(正确答案)12．厚板弯曲变形火焰矫正通常采用（）加热。

A 点状加热B线状C 三角形(正确答案)13. 火焰矫正薄板波浪变形通常采用（）加热。

A 点状加热(正确答案)B线状C 三角形14．在焊接缺陷的周围会引起应力集中，其中尤以（）引起的应力集中最严重。

A 裂纹和咬边B 裂纹和未熔合C 裂纹和未焊透(正确答案)15．最容易导致脆性断裂的焊接缺陷是（）。

A 咬边B 裂纹(正确答案)C 未焊透16. 在焊缝的返修中，焊缝同一部位返修次数不得超过（）。

1. 关于焊接结构的设计原则，说法正确的是：A. 减少焊缝的数量B. 焊缝尽量布置在拉应力区C. 焊缝尽量布置在压应力区D.尽量避免应力集中2. 关于焊接内应力，说法正确的是：A. 在焊缝区，焊接内应力通常是拉应力B. 在焊缝区，焊接内应力通常是压应力C. 焊接内应力的大小和焊接变形的大小成正比D. 焊接内应力的大小和焊接变形的大小成反比3. 高温情况下，可能产生的主要破坏形式：A. 脆性断裂B. 屈服极限的高温失效C.蠕变失效D. 疲劳断裂4. 关于层状撕裂，下列说法正确的是：A. T型接头会产生层状撕裂B. 减小焊接残余应力可以避免层状撕裂产生C. 预热对避免层状撕裂产生没有帮助D. 可以S355J2+Z25防止层状撕裂5. 关于工字梁说法正确的是：A. 工字梁抗弯能力强B. 相对于箱型梁，工字梁抗偏心载荷能力差C. 通常，工字梁的腹板要厚于翼板D. 工字梁中，腹板容易出现局部失稳6. 根据DIN18800-1，在静载工作条件下Δt至少为多少时，必须按图中方式处理：A. 10mmB. 5mmC.3mmD. 6mm7. 关于腹板加强，说法正确的是：A. 腹板加强的主要目的是增加腹板的局部稳定性B. 可以使用型材做为加强板C. 受拉处需要加强D. 受压处需要加强8. 关于桁架梁说法正确的是：A. 桁架梁不承受弯矩B. 桁架梁结构只能选择使用空心型材C. 相对于工字梁，桁架梁结构重量轻D. 桁架梁中的腹杆只承受拉应力或压应力9. 根据DASt-009（EN1993-1-10），为了防止脆性断裂，在选择材料的质量级别时，需考虑那些因素？A. 环境温度B. 焊接方法C. 材料厚度D. 应力状态10. 关于立柱，说法正确的是：A. 立柱不承受弯矩B. 立柱在现场安装时，应避免偏心C. 开式结构立柱与其它部件连接方便D. 闭式结构立柱能充分利用其截面积11. 根据DIN18800-1，如果板厚为40mm，在冷弯区域焊接没有限制，冷弯半径至少为？A. 400mmB. 300mmC. 20mmD. 40mm12. 框架转角结构的内转角不能设计成直角原因是：A. 不利于焊接制造B. 理论上，转角局部应力无穷大C. 会造成局部承受拉应力D. 会造成局部失稳13. 下列哪些措施可以防止脆性断裂：A. 降低应力集中B. 使用高韧性材料C. 使用高强度材料D. 使用厚板材料14. K IC中的I是指：A. 裂纹为张开型扩展B. 裂纹为滑移型扩展C. 裂纹为撕裂型扩展D. 无特别意义15在抗弯梁设计中，如果截面积相同，下述哪个说法是正确的？A. 方形断面的抗弯惯性矩比圆形断面的大B. 空心断面中外形尺寸大而壁薄的断面，抗弯惯性矩比外形尺寸小而壁厚的大C. 实心断面的抗弯惯性矩比空心的大D. 以上说法都正确16. 脆性断裂的影响因素包括：A. 应力状态B. 焊接方法C. 材料的韧塑性D. 应力集中程度17. 脆性断裂的特点是：A. 名义应力高B. 名义应力低C. 断裂前没有明显的塑性变形D.通常发生在低温条件下18. 影响焊接结构疲劳强度的因素：A. 焊接接头形式B. 材料的抗拉强度C. 应力集中D. 焊接残余应力19. 动载循环中，如果r=1，则说明：A. σm= σminB. σm= σmaxC. σa= σmD. σmax= σmin20. 开式结构与闭式结构相比，说法正确的是？A. 开式结构抗扭能力比闭式结构强B. 闭式结构比开式结构抗扭能力强C. 开式结构方便施焊D. 闭式结构焊接可达性更好21. 疲劳断裂的特点是：A. 低应力破坏B. 破坏前无塑形变形C. 对应力集中不敏感D. 需要经历较长时间22. Δσ是指：A. 应力变化幅值B. 应力振幅C. 拉应力D. 正应力23. 关于疲劳强度许用应力设计法，说法正确的是：A. 没有考虑疲劳载荷的累积效应B. 所有不确定因素涵盖在安全系数里，加以考虑C. 校核公式为D. 校核公式为最大疲劳工作应力σmax≤许用应力［σr p］24. 下列说法正确的是？A.焊缝种类包括对接焊缝和角焊缝B.对接焊缝包括完全熔透对接焊缝和未焊透对接焊缝C.T型接头上不可能有对接焊缝D.T型接头既可以是对接焊缝也可以是角焊缝25. 铝合金结构的特点是：A. 重量轻B. 成本低C. 防腐性能好D. 高温条件下，强度高26. 铝合金焊接时，坡口较大是因为：A. 铝合金重量轻B. 铝合金导热性能好（散热快）C. 为避免未熔合D. 铝合金焊接时会产生裂纹27. 下列哪些载荷会产生正应力？A. 拉伸载荷B. 压缩载荷C. 横向力D. 弯曲载荷28. 铝合金挤压型材的优点是：A. 可以使焊缝不在最高应力区B. 减少焊缝的数量C. 降低成本D. 改善铝合金的焊接性29. 工字梁中，剪应力主要由那列那部分承担？A. 上翼板B. 下翼板C. 腹板D. 3个部分均匀承担30. 按照GB150，关于焊缝分类说法正确的是：A. 所有的环向焊缝都是B类焊缝B. 凸形封头上的拼接焊缝都是A类C. 法兰与壳体的非对接焊缝是C类D. 加强板与壳体的焊缝是D类31. 下列关于疲劳强度说法错误的是？A. 疲劳强度是疲劳载荷作用N次而断裂时的应力B. 疲劳强度就是屈服强度σs或σ0.2C. 疲劳强度就是抗拉强度σbD. 疲劳强度就是疲劳极限值32. 碳钢焊接结构设计的静载许用应力应根据：A. 延伸率B. 剪应力C. 极限拉伸应力D. 屈服应力33. 疲劳强度是什么意思？A. 疲劳强度就是抗拉强度σbB. 疲劳强度就是屈服强度σs或σ0.2C. 疲劳强度是疲劳载荷作用N次而断裂时的应力D. 疲劳强度就是疲劳极限值34. 决定断裂韧性指标KIC的主要因素是什么？A. 应力σ的大小B. 裂纹的尺寸C. 裂纹的位置D. 环境温度35. 下述哪些说法是错误的？A.横向加强配置在具有较大剪力的区域内B.横向加强配置在具有较大弯矩的区域内C.纵向加强配置在具有较大剪力的区域内D.纵向加强配置在具有较大弯矩的区域内36. 压力容器条例包括以下哪几种技术规程？A. TRD . TRR . TRGB. TRR . TRB . TRDC. TRD . TRB . TRGD. TRB . TRG . TRR37. 对铝合金焊缝表面喷丸有什么作用？A. 提高构件的寿命B. 对铝合金构件无影响C. 对铝合金构件有负面影响D. 提高疲劳强度38. 铝合金结构相对钢结构有哪些的优点？A. 承载能力强B. 重量轻C. 更容易制造D. 无低温脆断的倾向39. 下列哪些接头应避免在承受疲劳载荷时使用：A. 表面加工的双面焊全熔透焊接接头B. 双面焊全熔透焊接接头C. 表面加工的单面焊全熔透焊接接头D. 带永久性衬垫的全熔透焊接接头40. 部分焊透的不等厚板双面对接焊缝的熔深为：A. 母材厚度B. 较薄母材厚度减去未焊透厚度C. 母材厚度的3/4D. 双面焊缝金属熔透量的焊缝金属厚度之和41.求矩形截面梁所承受的正应力A. 100N/mm2B. 10KN/cm2C. 10N/mm2D. 1KN/cm242.梁可以承受哪种载荷A.轴向载荷、横向载荷、弯曲载荷B.只承受轴向载荷C.只承受横向载荷D.只承受弯曲载荷43.计算支座反作用力A. A=37.5KNB. A=12.5KNC. B=37.5KND. B=16KN44.求上翼板的加强板，图中阴影部分对y轴的静矩（）A.2580cm3B. 3280 cm3C. 2460 cm3D. 3440 cm3A. a表示焊缝厚度B. n表示单个焊缝条数C. l表示单个焊缝长度D. e表示间隔46.按DIN18800T1杆件连接时最小焊接长度的限定A. 5倍有效焊缝厚度B. 6倍有效焊缝厚度C. 6倍有效焊缝厚度，同时要求最小焊接长度大于30mmD. 6倍有效焊缝厚度，同时要求最小焊接长度大于40mm47.计算屈强比时用到哪些特征值A. 屈服强度B.抗拉强度C. 硬度D. 冲击功E. 延伸率A.轴向力引起正应力B. 剪力引起剪切应力C. 弯矩引起正应力D. 扭矩引起正应力49.哪些因素与对接焊缝的坡口形式有关A.所选择的材料B.材料厚度C.所选择的焊接方法D.焊接填充材料50.承受动载荷的构件，两对接接头的板厚差不允许超过（），超过必需将厚板加工成斜坡状A.3mmB.5mmC.2mm D 6mm51.角焊缝的焊缝厚度为8mm，实际焊接完后的焊缝厚度为10mm，则焊缝体积增加了A.56%B.36%C.40%D.70%52.验证立柱在压力作用下稳定性时，需考虑的参量A.截面的惯性矩B.长细比C.横截面面积D.材料的质量等级53.下列接头中，疲劳强度按从大到小的排列顺序为A.1>2>3B. 2>1>3C. 3>2>1D. 3>1>254.对焊接接头进行计算时，应考虑以下问题A.不考虑应力分布不均匀（应力集中）B.必须考虑应力分布不均匀（应力集中）C.不考虑焊接残余应力D.必须考虑焊接残余应力55.下列说法正确的是A.COD是材料受载后裂纹尖端张开位移B.裂纹尖端张开位移临界值δc是材料断裂韧性的指标之一C.COD能反映裂纹尖端能量聚集和金属硬化变脆的程度D.COD是用来确定焊接接头不同部位的韧性A.断续焊缝主要用于薄壁构件和横向及纵向加强的场合B.关于断续焊缝的最小焊缝厚度，与所焊材料的最大板厚有关C.关于断续焊缝的最小焊缝厚度，与所焊材料的板厚没有任何关系D.断续焊缝可以用于动载结构中57.压力容器中角焊缝的焊缝厚度（S为壳体厚度）A.0.7SB. BC.0.6SD.按照所采用的设计规范而确定58.焊接压力装置中，焊缝减弱系数与哪些因素有关A.检验范围B.壁厚C.热处理D.焊缝的坡口型式59.以下说法正确的是A.压力容器壁厚与内部压力大小有关B.压力容器壁厚与容器直径有关C.压力容器壁厚与材料的许用应力有关D.压力容器壁厚与材料的许用应力无关60.以下说法正确的是A.纵缝所承受的载荷是环缝的两倍B.纵缝所承受的载荷是环缝的三倍C.纵缝所承受的载荷和环缝所承受的载荷相同D.纵缝所承受的载荷是环缝的四倍。

IWE结构模块姓名答题前认真阅读，不定项选择题，每题1-4个正确答案；计分规则：若某题选项完全正确，得分为满分；若不完全正确，得分为正确选项个数减错误选项个数，除以正确选项个数再乘以每题分值（负分记为0分）。

1.关于焊接结构的设计原则，说法正确的是：ACDA、减少焊缝的数量B、焊缝尽量布置在拉应力区C、焊缝尽量布置在压应力区D、尽量避免应力集中2.关于焊接内应力，说法正确的是：ADA、在焊缝区，焊接内应力通常是拉应力B、在焊缝区，焊接内应力通常是压应力C、焊接内应力的大小和焊缝变形大小成正比D、焊接内应力的大小和焊缝变形大小成反比3.高温情况下，可能产生的主要破坏形式：BCA、脆性断裂B、屈服极限的高温失效C、蠕变失效D、疲劳断裂4.关于层状撕裂，下列说法正确的是：ABDA、T型接头会产生层状撕裂B、减小焊接残余应力可以避免层状撕裂产生C、预热对避免层状撕裂产生没有帮助D、使用S355J2+Z25可以防止层状撕裂5.关于工字梁说法正确的是：ABDA、工字梁抗弯能力强B、相对于箱型梁，工字梁抗偏心载荷能力差C、通常，工字梁腹板要厚于翼板D、工字梁中，腹板容易出现局部失稳6.根据DIN18800-1，在静载工作条件下Δt至少为多少时，必须按图中方式处理：AA、10mmB、5mmC、3mmD、6mm7.关于腹板加强，说法正确的是：ABDA、腹板加强的主要目的是增加腹板的局部稳定性B、可以使用型材作为加强板C、受拉处需要加强D、受压处需要加强8.关于桁架梁说法正确的是：CDA、桁架梁不承受弯矩B、桁架梁结构只能选择使用空心型材C、相对于工字梁，桁架梁结构重量轻D、桁架梁中的腹杆只承受拉应力或压应力9.根据DASt-009（EN1993-1-10），为了防止脆性断裂，在选择材料的质量级别时，需考虑哪些因素？ACDA、环境因素B、焊接方法C、材料厚度D、应力状态10.关于立柱，说法正确的是：BCDA、立柱不承受弯矩B、立柱在现场安装时，应避免偏心C、开式结构立柱与其他部件连接方便D、闭式结构立柱能充分利用其截面积11.根据DIN18800-1，如果板厚为40mm，在冷弯区域焊接没有限制，冷弯半径至少为：ABA、400mmB、300mmC、20mmD、40mm12.框架转角结构的内转角不能设计成直角的原因是：BDA、不利于焊接制造B、理论上，转角局部应力无穷大C、会造成局部承受拉应力D、会造成局部失稳13.下列那些措施可以防止脆性断裂：ABA、降低应力集中B、使用高韧性材料C、使用高强度材料D、使用厚板材料14.KIc中的I是指： AA、裂纹为张开型扩展B、裂纹为滑移型扩展C、裂纹为撕裂型扩展D、无特别意义15.在抗弯梁设计中，如果截面积相同，下述哪个说法是正确的？ABA、方形断面的抗弯惯性矩比圆形断面的大B、空心断面中外形尺寸大而壁薄的断面，抗弯惯性矩比外形尺寸小而壁厚的大C、实心断面的抗弯惯性矩比空心的大D、以上说法都正确16.脆性断裂的影响因素包括：ACDA、应力状态B、焊接方法C、材料的韧塑性D、应力集中程度17.脆性断裂的特点是：BCDA、名义应力高B、名义应力低C、断裂前没有明显的塑性变形D、通常发生在低温条件下18.影响焊接结构疲劳强度的因素：ACDA、焊接接头形式B、材料抗拉强度C、应力集中D、焊接残余应力19.动载循环中，如果r=1，则说明：ABDA、σm=σminB、σm=σmaxC、σa=σmD、σmax=σmin20.开式结构与闭式结构相比，说法正确的是？BCA、开式结构抗扭能力比闭式结构强B、闭式结构比开式结构抗扭能力强C、开式结构方便施焊D、闭式结构焊接可达性好21.疲劳断裂的特点是：ABDA、低应力破坏B、破坏前无塑性变形C、对应力集中不敏感D、需要经历较长时间22.Δσ是指： AA、应力变化幅值B、应力振幅C、拉应力D、正应力23.关于疲劳强度许用应力设计法，说法正确的是：ABDA、没有考虑疲劳载荷的累积效应B、所有不确定因素涵盖在安全系数里，加以考虑C、校核公式为：Δσe≤[Δσ]D、校核公式为最大疲劳工作应力σmax≤许用应力[σr]24.下列说法正确的是：ABDA、焊缝种类包括对接焊缝和角焊缝B、对接焊缝包括完全熔透对接焊缝和未焊透对接焊缝C、T型接头上不可能有对接焊缝D、T型接头既可以是对接焊缝也可以是角焊缝25.铝合金的结构特点是：ACA、重量轻B、成本低C、防腐性能好D、高温条件下，强度高26.铝合金焊接时，坡口较大是因为：BCA、铝合金重量轻B、铝合金导热性能好（散热快）C、为了避免未融合D、铝合金焊接时会产生裂纹27、下列那些载荷会产生正应力：ABDA、拉伸载荷B、压缩载荷C、横向载荷D、弯曲载荷28.铝合金挤压型材的优点是：ABA、可以使焊缝不在最高应力区B、减少焊缝的数量C、降低成本D、改善铝合金的焊接性29.工字梁中，剪应力主要由下列哪部分承担： CA、上翼板B、下翼板C、腹板D、3个部分均匀承担30.按照GB150，关于焊缝分类说法正确的是：BCDA、所有环向焊缝都是B类焊缝B、凸形封头上的拼接焊缝都是A类C、法兰与壳体的非对接焊缝都是C类D、加强板与壳体的焊缝都是D类31.下列关于疲劳强度说法错误的是：BCA、疲劳强度是疲劳载荷作用N次而断裂时的应力B、疲劳强度就是屈服强度σs或σ0.2C、疲劳强度就是抗拉强度σpD、疲劳强度就是疲劳极限值32.碳钢焊接结构设计的静载许用应力应根据： DA、延伸率B、剪应力C、极限拉伸应力D、屈服应力33.疲劳强度是什么意思：CDA、疲劳强度就是抗拉强度σbB、疲劳强度就是屈服强度σs或σ0.2C、疲劳强度就是疲劳载荷作用N次而不断裂时的应力D、疲劳强度就是疲劳极限值34.决定断裂韧性指标KIc的主要因素是：ABDA、应力σ的大小B、裂纹的尺寸C、裂纹的位置D、环境温度35.下述哪些说法是错误的：BCA、横向加强配置在具有较大剪力的区域内B、横向加强配置在具有较大弯矩的区域内C、纵向加强配置在具有较大剪力的区域内D、纵向加强配置在具有较大弯矩的区域内36.压力容器条例包括以下哪几种技术规程： DA、TRD、TRR、TRGB、TRR、TRB、TRDC、TRD、TRB、TRG D、TRB、TRG、TRR37.铝合金焊缝表面喷丸的作用：ADA、提高构件寿命B、对铝合金构件基本无影响C、对铝合金构件有负面影响D、提高疲劳强度38.铝合金结构相对刚结构有哪些优点：BDA、承载能力强B、重量轻C、更容易制造D、无低温脆断倾向39.下列那些接头应避免在承受疲劳载荷时使用： DA、表面加工的双面焊全熔透焊接接头B、双面焊全熔透焊接接头C、表面加工的单面焊全熔透焊接接头D、带永久性衬垫的全熔透焊接接头40.部分焊透的不等厚板双面对接焊缝的熔深为： BA、母材厚度B、较薄母材厚度减去未熔透厚度C、母材厚度的3/4D、双面焊缝金属熔透量的焊缝金属厚度之和41.求矩形截面梁所承受的正应力：ABA、100N/mm²B、10KN/cm²C、10N/mm²D、1KN/cm²42.梁可以承受哪种载荷： AA、轴向载荷、横向载荷、弯曲载荷B、只承受轴向载荷C、只承受横向载荷D、只承受弯曲载荷43.计算支座反作用力： AA、A=37.5KNB、A=12.5KNC、B=37.5KND、B=16KN44.求上翼板的加强版（图中阴影部分），对y轴的静钜： AA、2580cm³B、3280cm³C、2460cm³D、3440cm³45.已知一断续焊接焊缝，一下说法正确的是：ACDA、a表示焊缝厚度B、n表示单个焊缝条数C、l表示单个焊缝长度D、e表示间隔46.按DIN18800T1杆件连接时最小焊接长度的限定： CA、5倍有效焊缝厚度B、6倍有效焊缝厚度D、6倍有效焊缝厚度，同时要求最小焊接长度大于40mm47.计算屈强比时用到哪些特征值：ABA、屈服强度B、抗拉强度C、硬度D、冲击功48.下列说法正确的是：ABCA、轴向力引起的正应力B、剪力引起的剪切应力C、弯矩引起的正应力D、扭矩引起的正应力49.哪些因素与对接焊缝坡口形式有关：ABCA、所选择的材料B、材料厚度C、所选择的焊接方法D、焊接填充材料50.承受动载荷的构件，两对接接头的板厚差不许超过（超过必须将板加工成斜坡状）：ＡA、3mmB、5mmC、2mmD、6mm51.角焊缝的焊缝厚度为8mm，实际焊接完后的焊缝厚度为10mm，则焊缝体积增加了：AA、56%B、36%C、40% D70%52.验证立柱在压力作用下的稳定性时，需考虑的参量：ABCA、街面的惯性矩B、长细比C、横截面面积D、材料的质量等级53.下列接头中，疲劳强度按从大到小的排列顺序为： AA、1＞2＞3B、2＞1＞3C、3＞2＞1D、3＞1＞254.对焊接接头进行计算时，应考虑以下问题：ACA、不考虑应力分布不均匀（应力集中）B、必须考虑应力分布不均匀（应力集中）C、不考虑焊接残余应力D、必须考虑焊接残余应力55.下列说法正确的是：ABCA、COD是材料受载后裂纹尖端张开位移B、裂纹尖端张开位移临界值δc是材料断裂韧性指标之一C、COD能反映裂纹尖端能量聚集和金属硬化变脆的程度D、COD是用来确定焊接接头不同部位的韧性56.下列说法正确的是：ABA、断续焊缝主要用于薄壁构件和横向及纵向加强的场合B、关于断续焊缝的最小焊缝厚度，与所焊材料的最大板厚有关C、关于断续焊缝的最小焊缝厚度，与所焊材料的板厚没有任何关系D、断续焊缝可以用于动载结构中57.压力容器中角焊缝的焊缝厚度（S为壳体厚度）： DA、0.7SB、根号S-0.5C、0.6SD、按照所采用的设计规范而确定58.焊接压力装置中，焊缝减弱系数与哪些因素有关：ABCA、检验范围B、壁厚C、热处理D、焊缝的破口形式59.以下说法正确的是：ABCA、压力容器壁厚与内部压力大小有关B、压力容器壁厚与容器直径有关C、压力容器壁厚与材料的许用应力有关D、压力容器壁厚与材料的许用应力无关60.关于焊接压力容器，以下说法正确的是： AA、纵缝所承受的载荷是环缝的两倍B、纵缝所承受的载荷是环缝的三倍C、纵缝所承受的载荷和环缝所承受的载荷D、纵缝所承受的载荷时环缝的四倍出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。

焊工期末试题及答案一、选择题1. 焊接是利用______作为媒介，在熔化状态下连接材料的一种方法。

a) 水 b) 火 c) 电 d) 声答案：c) 电2. 焊接过程中，工件或母材的材料会处于_____状态。

a) 高温 b) 低温 c) 室温 d) 正常温度答案：a) 高温3. 焊接中常用的保护气体是_______。

a) 氧气 b) 氮气 c) 氩气 d) 二氧化碳答案：c) 氩气4. 下列哪种焊接方式需要使用额外的填充材料？a) TIG焊 b) MIG/MAG焊 c) 气焊 d) 电弧焊答案：b) MIG/MAG焊5. 焊接后的焊缝质量与下列哪个因素无关？a) 焊接电流 b) 焊接电压 c) 焊接速度 d) 焊接温度答案：d) 焊接温度二、填空题1. 焊接过程中，焊接温度通常高于材料的_______点。

答案：熔化2. ______焊是一种用电极通过电弧产生的热量将工件焊接在一起的方法。

答案：电弧3. 焊工需要使用风扇或其他冷却装置来降低焊接过程中的_______。

答案：温度4. 焊接前需要对工件进行_______处理，确保表面干净和光滑。

答案：预处理5. 焊接中的焊缝通常使用焊条或焊丝来进行_______。

答案：填充三、简答题1. 简要说明手工电弧焊的工作原理及操作步骤。

手工电弧焊的工作原理是通过电弧将焊条和工件加热至熔化状态，并形成气体保护环境，使得焊条熔液和工件熔液相互结合在一起，从而形成焊缝。

操作步骤：1）准备工作：清理工件表面、选取合适的电极和电极包覆，准备好所需的焊接设备和个人防护装备。

2）调整电流和电压：根据工件材料和厚度，调整焊接机的电流和电压。

3）点火点焊：将电极靠近工件，并按下电极保持器，启动电弧。

4）完成焊接：在焊接过程中保持一定的速度和角度，使得电弧和焊条的熔融金属充分融化并与工件熔合。

5）整理焊缝：焊接完成后，用锤子或其他工具整理焊缝，去除熔渣和不平整的部分。

2. 请简述MIG/MAG焊的区别及其应用领域。

焊接结构试题及参考答案1.判断题（是画√，⾮画×，）1.焊接过程中，材料因受热的影响（但未熔化）⽽发⽣组织和⼒学性能变化的区域称为焊接热影响区。

（√）2.熔合区是焊接接头中综合性能最好的区域。

（×）3.结构刚度增⼤时，焊接残余应⼒也随之增⼤。

（√）4.为了减⼩焊接变形，焊接平⾯交叉焊缝时，应当先焊横向焊缝，后焊纵向焊缝。

（√）5.承受动载的重要结构，可⽤增⼤焊缝余⾼来提⾼其疲劳强度。

（×）6.由于搭接接头不是焊接结构的理想接头，故很少采⽤。

（√）7．锰既是较好的脱氧剂，⼜是常⽤的脱硫剂，与硫化合成硫化锰，形成熔渣浮于熔池表⾯，以减少焊缝的热裂倾向。

（√）8．焊接过程中，硫易引起焊缝⾦属热裂，故⼀般规定：焊丝中的含硫量不⼤于0.040%，优质焊丝中不⼤于0.030%。

（√）9．若低碳钢含硫量过⾼，为防⽌焊接接头出现裂纹，焊前需进⾏预热，⼀般预热温度为100~150℃。

（√）10．多层焊过程中，第⼀层按规定的预热温度预热，以后各层的预热温度可敬逐层降低。

（×）11．影响焊接热循环的主要因素有：焊接热输⼊、预热和层间温度、⼯件厚度、接头形式及材料本⾝的导热性能等。

（√）12．焊接热输⼊仅与焊接电流和电弧电压有关，⽽与焊接速度⽆关。

（×）13．采⽤较⼩的焊接热输⼊，有利于减轻接头的应变脆化程度。

（√）14．可焊性试验的主要⽬的是选择适⽤于母材的焊接材料，确定合适的焊接⼯艺。

（√））15、焊接⼯艺评定主要因素变更时，不影响接接头的机械性能，则不需重新评定焊接⼯艺。

(×)16、在同⼀类别钢材中钢材的钢号变更，焊接⼯艺就要重评定。

(×)17、焊接结构的疲劳断裂通常是在焊接接头处开始产⽣。

(√)18、提⾼t形接头疲劳强度的根本措施是开坡⼝焊接和加⼯焊缝过渡区使之圆滑过渡。

(√)19、焊接热影响区的⼤⼩与焊接⼯艺参数⽆关。

（×）20、在焊接过程中，碳是⼀种良好的脱氧剂，所以焊芯中含碳量越⾼越好。

焊接结构学1.什么是焊接结构它有何优缺点答：全焊结构，铆焊接构，栓焊结构3种结构的总称就叫焊接结构。

！焊接结构的优点：1、连接效率高2、水密性和气密性好3、重量轻4、成本低、制造周期短5、厚度不受限制缺点：1.应力集中变化范围大2.有较大的应力和变形3.有较大的性能不均匀性，且对材料敏感4.焊接接头的整体性导致止裂困难5.焊接接头缺陷难以避免,具有隐蔽性。

2.何谓内应力内应力有何性质及推论答：在没有外载荷作用时，平衡于物体内部的应力叫内应力。

性质：自身平衡，不稳定性推论：内应力的波形图至少应该是三波形的，因为单波形，两波形都不能满足合力为零，合力矩为零。

3.内应力的分类热应力和组织应力概念。

、答：按内应力产生的原因来分：有热应力和组织应力。

焊接应力的平衡范围较大，属于宏观内应力。

热应力：也叫温度应力，是由于构件受热不均匀而引起的应力。

组织应力：金属冷却时，在刚性恢复温度之下产生相变导致体积变化而引起的应力叫组织应力。

（对于低碳钢，刚性恢复温度是600度，而它的奥氏体转变温度是600~700度之间，600度以下没有相变发生，所以低碳钢不存在组织应力）按内应力平衡的范围分第一，二，三类内应力。

按内应力产生的时间来分：有瞬时应力和残余应力4.焊接的残余应力分为哪几类答：纵向残余应力、横向残余应力、厚度方向上的残余应力、拘束状态下焊接的内应力、封闭焊缝引起的内应力、相变应力。

5焊接残余变形有哪几种】答：纵向收缩变形、横向收缩变形、挠曲变形、角变形、波浪变形、错边变形、螺旋形变形（其中前两者为平面内的变形，后五者为平面外的变形）6.何谓自由变形、外观变形、内部变形搞懂他们的相互关系。

利用三等份板条中间板均匀加热的模型理解焊接应力与变形产生的原因答：1.自由应变εT：当某一金属物体的温度有了改变，或发生了相变，它的尺寸和形状就要发生变化，如果这种变化没有受到外界的任何阻碍而自由地进行，这种变形称之为自由变形。

内蒙古工业大学２００11——２０12学年第一学期
《焊接结构学》期末考试试卷（A）（课程代码：040114034）试卷审核人：考试时间：
注意事项：１. 本试卷适用于2011级函授本科专业学生使用。

２. 本试卷共5页，满分100分。

答题时间120分钟。

班级：姓名：学号：
一、名词解释（具体要求：本大题共4道小题，每小题
4分，共16分）
1、应力集中
2、内应力
3、解理断裂
《焊接结构》试卷第1页共5页
4、联系焊缝
二、简答题（具体要求：本大题共7道小题，每小题8 Array分，共56分）
1、简述焊接结构的优点。

2、焊接热过程的复杂性主要表现在哪几方面？
《焊接结构》试卷第2页共5页
3、内应力的存在对材料静载强度有何影响？
4、焊接热源的种类有哪些？
5、以平板对接为例，用图示的方式给出纵向焊接残余应力的纵向和横向
分布形势。

6、画出对接接头的工作应力分布。

《焊接结构》试卷第3页共5页
7、简述Laird-Smith模型对疲劳裂纹扩展机理的解释
三、论述题（具体要求：本大题共2道小题，第Array
1题13分，第2题15分）
1、综述调控焊接应力与变形的焊前措施。

《焊接结构》试卷第4页共5页
2、综述影响金属脆性断裂的主要因素。

《焊接结构》试卷第5页共5页。

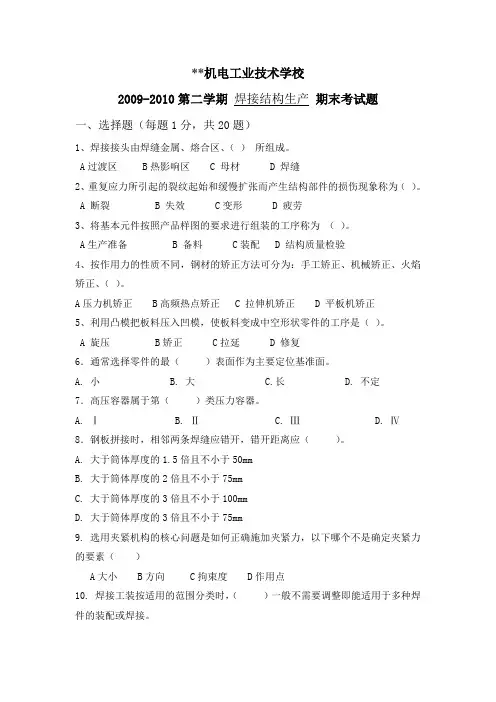

**机电工业技术学校2009-2010第二学期焊接结构生产期末考试题一、选择题（每题1分，共20题）1、焊接接头由焊缝金属、熔合区、（）所组成。

A过渡区 B热影响区 C 母材 D 焊缝2、重复应力所引起的裂纹起始和缓慢扩张而产生结构部件的损伤现象称为（）。

A 断裂B 失效 C变形 D 疲劳3、将基本元件按照产品样图的要求进行组装的工序称为（）。

A生产准备 B 备料 C装配 D 结构质量检验4、按作用力的性质不同，钢材的矫正方法可分为：手工矫正、机械矫正、火焰矫正、（）。

A压力机矫正 B高频热点矫正 C 拉伸机矫正 D 平板机矫正5、利用凸模把板料压入凹模，使板料变成中空形状零件的工序是（）。

A 旋压 B矫正 C拉延 D 修复6．通常选择零件的最（）表面作为主要定位基准面。

A. 小B. 大C.长D. 不定7．高压容器属于第（）类压力容器。

A. ⅠB. ⅡC. ⅢD. Ⅳ8．钢板拼接时，相邻两条焊缝应错开，错开距离应（）。

A. 大于筒体厚度的1.5倍且不小于50mmB. 大于筒体厚度的2倍且不小于75mmC. 大于筒体厚度的3倍且不小于100mmD. 大于筒体厚度的3倍且不小于75mm9. 选用夹紧机构的核心问题是如何正确施加夹紧力，以下哪个不是确定夹紧力的要素（）A大小 B方向 C拘束度 D作用点10. 焊接工装按适用的范围分类时，（）一般不需要调整即能适用于多种焊件的装配或焊接。

A专用工装 B通用工装 C半通用工装 D组合式工装11．焊接加热时，焊件不能自由膨胀，冷却时焊件不能自由收缩，那么焊后焊件（）。

A. 存在残余应力，不存在焊接变形B. 存在残余变形，不存在残余应力C. 存在残余应力和残余变形D. 既不存在残余应力也不存在残余变形12．焊接残余应力按其产生的原因，可分为热应力、塑变应力和（）。

A. 相变应力B. 拘束应力C. 工作应力D. 瞬时应力13．手工电弧焊焊接长直焊缝时，若采用直通焊，焊缝的后焊部分比先焊部分的横向收缩（）A. 小B. 大C. 相同D. 不定14．选择坡口形式还应注意到焊接材料（）、可焊到性、坡口加工能力和焊接变形。
