实验6：气体压力PID单回路控制系统的设计与整定1、测试实验目的1）掌握压力PID单回路控制系统的常用方法。
2）熟悉压力PID单回路控制系统组态。
3）掌握压力PID控制器参数整定方法。
2、实验原理1）压力作用于单位面积上的垂直力，工程上称为压力，物理学中称为压强。
压力依据零点参考压力的不同，分为绝对压力、表压力、压力差、负压力（真空）和真空度。
绝对压力：以完全真空为零标准所表示的压力。
表压力：以大气压为零标准所表示的压力，等于高于大气压力的绝对压力与大气压力之差。
大气压力：一个标准大气压是在纬度45度，温度为0℃，重力加速度为9.80665m/s2海平面上，空气气柱重量所产生的绝对压力，其值是101325Pa。
压差：除大气压力以外的任意两个压力的差值。
负压：绝对压力小于大气压时，大气压力与绝对压力之差为负压。
负压的绝对值称为真空。
真空度：绝对压力小于大气压时的绝对压力。
压力测量常用的单位有：①帕斯卡（Pa），其物理意义是，1牛顿的力作用于1平方米的面积上的压强（力）。
工程中常用MPa表示压力，1 MPa=106 Pa，②工程大气压（kgf/cm2），垂直作用于每平方厘米面积上的力，以公斤数为计量单位。
工程上常用kg/cm2表示。
1 kgf/cm2=9.80665×105 Pa=0.980665 MPa。
③物理大气压（atm），即上面所述的标准大气压。
④毫米汞柱（mmHg）、毫米水柱（mmH2O），垂直作用于底面积上的水银柱或水柱的高度为计量单位。
1 atm=760 mmHg。
许多生产过程都是在不同的压力下进行的，有些需要很高的压力，例如，高压聚乙烯、合成氨生产过程等，有些需要很高的真空度。
压力是化学反应的重要参数，不但影响到反应平衡关系，也影响到反应速率。
生产过程中的其它参数也经常通过压力间接测量，例如，流量、液位、温度等可以转换为压力进行测量。
2）压力的测量压力（压差）的测量方法主要有，液体式、弹性式、活塞式、电动式（电感、电容、电位、应变、压电、霍尔、力平衡、电涡流等）、气动式、光学式（光纤、光干涉、光电、激光等）。
项目六液压控制阀及液压回路一、填空题1．在定量泵供油的系统中，用流量控制阀实现对执行元件的速度调节。
这种回路称为_______。
（节流调速回路）2．调速阀是由________阀和 _______阀________联组成的。
_______阀的进出口的压力差是由________阀保证而基本不变化一的，使其流量不受负载变化的影响。
一般情况下，对于调速阀其________必须大于一定值（5×105Pa或10×105Pa），才能正常工作。
(减压阀；节流阀；串；节流阀；减压阀；进出口)3．溢流阀的进口压力随流量变化而波动的性能称为________，性能的好坏用________或________、________评价。
(压力流量特性；调压偏差；开启压力比、闭合压力比)4．溢流阀为________压力控制，阀口常________，先导阀弹簧腔的泄漏油与阀的出口相通。
定值减压阀为________压力控制，阀口常________，先导阀弹簧腔的泄漏油必须________。
(进口；闭；出口；开；单独引回油箱)5．当油液压力达到预定值时便发出电信号的液－电信号转换元件是_______。
（压力继电器）6．三位四通手动中位机能为P型换向阀的职能符号是________。
7．溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是_______ 的，溢流量为_______，当溢流阀进口压力等于调整压力时，溢流阀阀口是_______，溢流阀开始_______。
（关闭、0、开启、溢流）8．换向阀的驱动方式主要有________、________、________、________等。
(手动、机动、电磁、电液)9．先导式溢流阀中先导阀起________作用、主阀起________作用。
(控制和调节溢流压力；溢流) 10．减压阀简化图形符号_________，调速阀简化图形符号________，液控单向阀简化图形符号________。

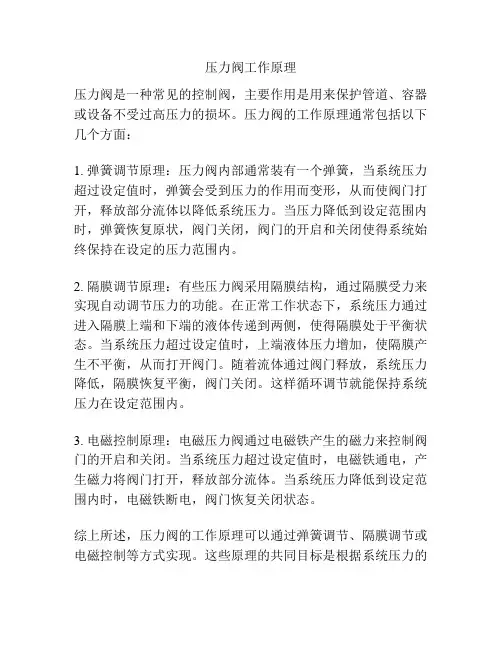

压力阀工作原理
压力阀是一种常见的控制阀，主要作用是用来保护管道、容器或设备不受过高压力的损坏。
压力阀的工作原理通常包括以下几个方面：
1. 弹簧调节原理：压力阀内部通常装有一个弹簧，当系统压力超过设定值时，弹簧会受到压力的作用而变形，从而使阀门打开，释放部分流体以降低系统压力。
当压力降低到设定范围内时，弹簧恢复原状，阀门关闭，阀门的开启和关闭使得系统始终保持在设定的压力范围内。
2. 隔膜调节原理：有些压力阀采用隔膜结构，通过隔膜受力来实现自动调节压力的功能。
在正常工作状态下，系统压力通过进入隔膜上端和下端的液体传递到两侧，使得隔膜处于平衡状态。
当系统压力超过设定值时，上端液体压力增加，使隔膜产生不平衡，从而打开阀门。
随着流体通过阀门释放，系统压力降低，隔膜恢复平衡，阀门关闭。
这样循环调节就能保持系统压力在设定范围内。
3. 电磁控制原理：电磁压力阀通过电磁铁产生的磁力来控制阀门的开启和关闭。
当系统压力超过设定值时，电磁铁通电，产生磁力将阀门打开，释放部分流体。
当系统压力降低到设定范围内时，电磁铁断电，阀门恢复关闭状态。
综上所述，压力阀的工作原理可以通过弹簧调节、隔膜调节或电磁控制等方式实现。
这些原理的共同目标是根据系统压力的
变化来自动调节阀门的开启和关闭，保持系统压力在设定范围内，以避免设备或管道的损坏。

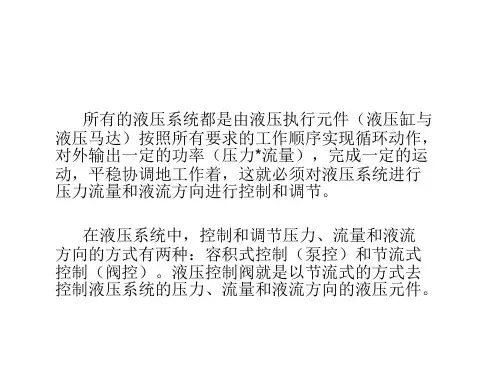

第四章 控制阀本章重点：1. 三位四通电磁换向阀和电液换向阀的工作原理2. 溢流阀的流量特性及溢流阀的应用3. 节流口的流量特性，调速阀的工作原理本章难点：1. 滑阀式换向阀的中位机能2. 直动式溢流阀和先导式溢流阀的工作性能及压力流量特性比较3. 减压阀的工作原理及应用第一节 阀的基本类型和要求一、阀的基本类型控制阀在液压系统中的作用是控制液流的压力、流量和方向，以满足执行元件在输出的力(力矩)、运动速度及运动方向上的不同要求。
控制阀可按不同的特征进行分类，如表4-1所示。
表4-1控制阀的分类分类方法种类详细分类压力控制阀溢流阀、减压阀、顺序阀、比例压力控制阀、压力继电器等流量控制阀节流阀、调速阀、分流阀、比例流量控制阀等按机能分方向控制阀单向阀、液控单向阀、换向阀、比例方向控制阀等人力操纵阀手把及手轮、踏板、杠杆机械操纵阀挡块、弹簧、液压、气动按操纵方式分电动操纵阀电磁铁控制、电-液联合控制管式连接螺纹式连接、法兰式连接板式及叠加式连接单层连接板式、双层连接板式、集成块连接、叠加阀按连接方式分插装式连接螺纹式插装、法兰式连接插装开关定值控制阀（普通液压阀）定值控制液流的压力和流量伺服阀根据输入信号，成比例、连续、远距离控制液流的压力、方向和流量模拟量比例阀根据输入信号，成比例、连续、远距离控制液流的压力、方向和流量按控制信号形式分数字量数字阀根据输入的脉冲数或脉冲频率，控制液流的压力和流量。
只能用于小流量控制场合，如电液控制的先导控制级二、基本要求控制阀的性能对液压系统的工作性能有很大影响，因此液压控制阀应满足下列要求：(1)动作灵敏、准确、可靠、工作平稳、冲击和振动小；(2)油液流过时压力损失小；(3)密封性能好；(4)结构紧凑，工艺性好，安装、调整、使用、维修方便，通用性大。
第二节 方向控制阀方向控制阀简称方向阀，主要用来通断油路或切换油流的方向，以满足对执行元件的启、停和运动方向的要求。
各种液压控制阀图型符号和功用一、方向控制阀：名称功用职能符号说明单向阀允许液流单向通过，反向被截止。
液控单向阀既有单向止回作用又能使阀在控制油的控制下实现阀的反向开启。
双向液压锁当两条进口油路无油压，两条出口油路被锁闭。
当一条进口油路有油压，另一条油路双向导通。
换向阀用于将两个或两个以上的油口接通或切断改变液流方向。
人力控制按扭式拉钮式按—拉式手柄式踏板式双向踏板式一般符号机械控制顶杆式可变行程式弹簧式滚轮式电气控制单作用电磁式双作用电磁式比例电磁式比例双电磁式例：三位四通Y型弹簧复位双作用电磁阀压力控制加压或卸压控制差动控制例子：三位四通O型弹簧复位液动阀先导控制加压控制液动式（外控）二级（内控内泄）电液式（外控）例子：三位四通O型外控电液阀卸压控制液动式（内泄控制）（外泄控制）电液式（外控外泄）反馈控制一般符号梭阀有两个进口和一个公共出口，在进口压力的作用下，出口自动地与其中一个进口接通的阀。
或门型与门型二、压力控制阀：名称功用职能符号说明溢流阀控制阀的进口压力的压力阀。
直动型溢流阀先导型溢流阀先导型电磁溢流阀卸荷溢流阀一般符号减压阀使流经阀的油液节流降压，以便从系统中分出油压较低的支路。
直动型减压阀先导型减压阀定比减压阀定差减压阀一般符号顺序阀用油压信号控制油路接通或隔断的阀，常用来自动控制油缸或油马达的动作顺序。
直动型直控顺序阀直动型外控顺序阀先导型顺序阀单向顺序阀（平衡阀）一般符号卸荷阀使油泵或油路卸荷（卸压），减小功率消耗。
顺序阀和先导型溢流阀都可以作为卸荷阀使用。
名称功用职能符号说明节流阀靠改变阀的开度来改变通流面积，从而控制流量，借以控制执行机构的运动速度。
不可调节流阀可调节流阀单向节流阀油压差、油温、油的状况、节流口堵塞影响流量的稳定性。
调速阀（普通型调速阀）提供稳定的流量使执行元件运动速度稳定。
普通型调速阀温度补偿型调速阀轻载时功率损耗比溢流节流阀大，油液发热程度较大。
溢流节流阀提供稳定的流量使执行元件运动速度稳定。

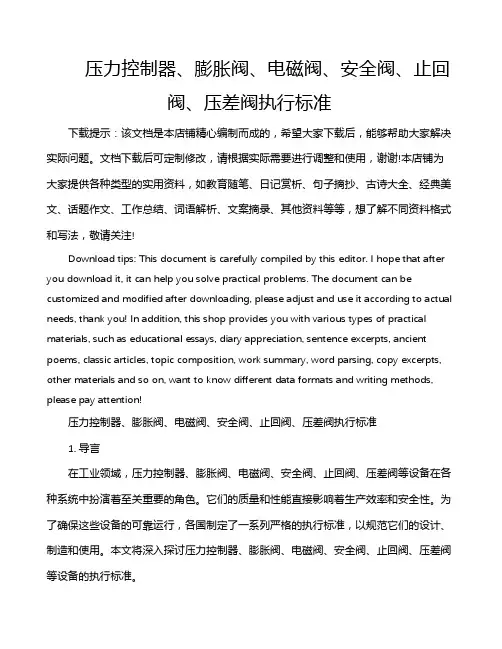

压力控制器、膨胀阀、电磁阀、安全阀、止回阀、压差阀执行标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!压力控制器、膨胀阀、电磁阀、安全阀、止回阀、压差阀执行标准1. 导言在工业领域，压力控制器、膨胀阀、电磁阀、安全阀、止回阀、压差阀等设备在各种系统中扮演着至关重要的角色。
