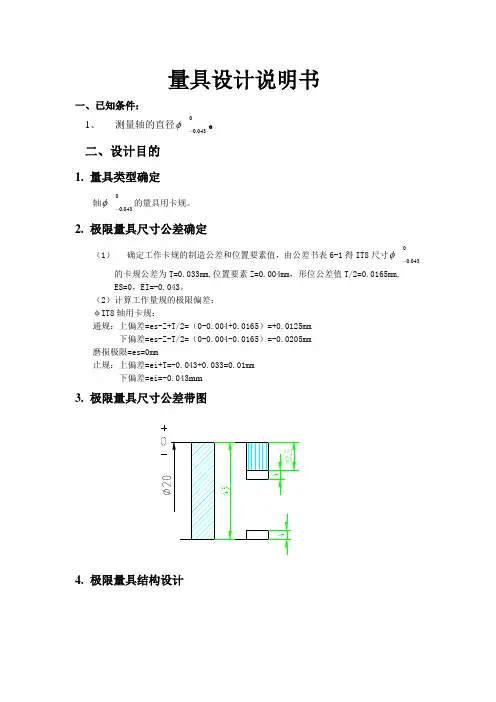

量具设计说明书
一、已知条件：
1、测量轴的直径0
043
.0
-
φ。
二、设计目的
1.量具类型确定
轴
043
.0
-
φ的量具用卡规。
2.极限量具尺寸公差确定
（1）确定工作卡规的制造公差和位置要素值，由公差书表6-1得IT8尺寸
043
.0
-
φ
的卡规公差为T=0.033mm,位置要素Z=0.004mm，形位公差值T/2=0.0165mm,
ES=0，EI=-0.043。
（2）计算工作量规的极限偏差：
φIT8轴用卡规：
通规：上偏差=es-Z+T/2=（0-0.004+0.0165）=+0.0125mm
下偏差=es-Z-T/2=（0-0.004-0.0165）=-0.0205mm
磨损极限=es=0mm
止规：上偏差=ei+T=-0.043+0.033=0.01mm
下偏差=ei=-0.043mm
3.极限量具尺寸公差带图
4.极限量具结构设计
设计总结
我们这次设计卡规，我设计的是卡规，通过这次对卡规的设计，使我知道了更多关于卡规的知识，这其中包括它的形状、尺寸、材料等方面的一些的技术要求，使我获益匪浅。
这次设计中主要是根据自己的零件查阅一些卡规资料，然后再画出草图和写出说明书，然后再上机完成电子文件。
这次设计中也得到了老师精心的指导，使我改正了许多的错误并学到了更多的知识，在此对老师表示我衷心的感谢！。
内径卡规制造标准
一、尺寸精度
内径卡规的尺寸精度应符合国家相关标准，具体要求如下：
1.长度测量范围：内径卡规的长度测量范围应满足不同规格的管子测量需求。
2.测量精度：内径卡规的测量精度应达到±0.02mm。
3.分辨率：内径卡规的分辨率应达到0.01mm。
二、形状精度
内径卡规的形状精度应符合以下要求：
1.直线度：内径卡规的直线度应不大于0.05mm/m。
2.平面度：内径卡规的平面度应不大于0.03mm/m。
3.圆度：内径卡规的圆度应不大于0.01mm。
三、位置精度
内径卡规的位置精度应符合以下要求：
1.测头间距：内径卡规的测头间距应准确，且测头间距调整应灵活、稳定。
2.测头对中：内径卡规的测头对中应准确，以确保测量结果的准确性。
3.测头刻线清晰度：内径卡规的测头刻线应清晰，易于读数。
四、刚度要求
内径卡规的刚度要求如下：
1.卡规主体刚度：内径卡规的主体刚度应足够大，以确保在测量过程中不易变形。
2.测头刚度：内径卡规的测头刚度应足够大，以确保测量的准确性。
3.连接部件刚度：内径卡规的连接部件刚度应足够大，以确保在测量过程中连接部位不易松动。
五、耐磨性要求
内径卡规的耐磨性要求如下：
1.主体耐磨性：内径卡规的主体耐磨性应足够好，以确保长期使用过程中不易磨损。
2.测头耐磨性：内径卡规的测头耐磨性应足够好，以确保长期使用过程中测头不易磨损。

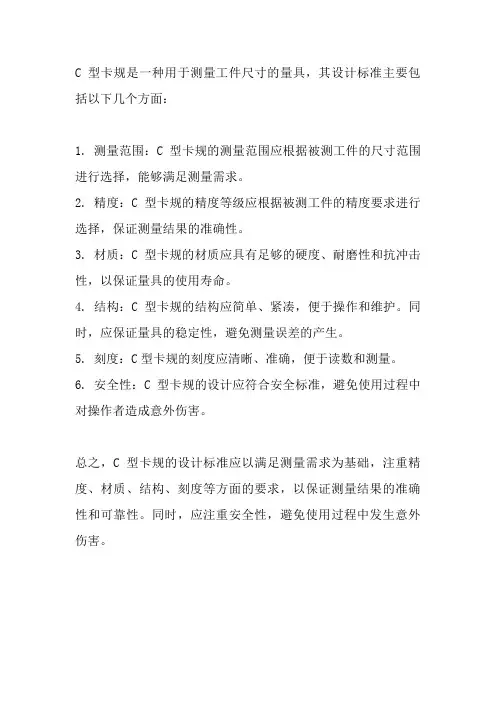

C型卡规是一种用于测量工件尺寸的量具，其设计标准主要包括以下几个方面：
1. 测量范围：C型卡规的测量范围应根据被测工件的尺寸范围进行选择，能够满足测量需求。
2. 精度：C型卡规的精度等级应根据被测工件的精度要求进行选择，保证测量结果的准确性。
3. 材质：C型卡规的材质应具有足够的硬度、耐磨性和抗冲击性，以保证量具的使用寿命。
4. 结构：C型卡规的结构应简单、紧凑，便于操作和维护。
同时，应保证量具的稳定性，避免测量误差的产生。
5. 刻度：C型卡规的刻度应清晰、准确，便于读数和测量。
6. 安全性：C型卡规的设计应符合安全标准，避免使用过程中对操作者造成意外伤害。
总之，C型卡规的设计标准应以满足测量需求为基础，注重精度、材质、结构、刻度等方面的要求，以保证测量结果的准确性和可靠性。
同时，应注重安全性，避免使用过程中发生意外伤害。
