变频器操作面板介绍+功能参数设置和基本运行功能参数教案

ABB变频器操作说明和主要参数1.键盘按钮位置、名称ABB键盘图4—42。

图4—42 ABB键盘（退出/实际）（菜单）（上下传/功能）（传动选择）（快上）（上）（快下）（下）（确定）（远近）（复位）（给定）（启动）（正转）（反转）（停机）2. 键盘按钮中英文对照：ACT——退出/实际PAR——菜单FUNC——上下传/功能DRIVE——传动选择ENTER——确定LOC/REM——远近控RESET——复位REF——给定3.选择键盘操作：按‘远近’，显示1 （远控—面板操作）变为1 L。

按‘给定’，中部显示中括号［］。

按‘启动’，右上角显示0变为1。

按‘快上’或‘上’或‘下’，电机转。

.按‘停机’，按‘正转’或‘反转’变向。

按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’。

电机反转。

三、参数1.参数设置：按（菜单），按（快增）或（快减）调出大菜单；按△（慢增）或（慢减）调出子菜单。

按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，按（确认）保存——中括号消除，按（退出），恢复待机状态。

700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz.930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz.。

2.举例：改电机电压。

按“菜单”键，显示“10.01”，按（快减）一下，显示“99.01”，按△4下，显示“99.05”和“***V”，按“确认”，显示［***V］。

按或或按△或改变中括号中数字为380V；按确认，中括号消失。

改电机电流：按△1下，显示“99.06”和“***A”，按“确认”，显示［***A］。

按或或按△或改变中括号中数字为60A；按确认，中括号消失。

改变电机功率：按△3下，显示“99.09”和“***kw”，按“确认”，显示［***kw］。

按或或按△或改变中括号中数字为55kw；按确认，中括号消失。

停止操作40秒，键盘自动恢复为监视状态。

变频器使用方法，设定功能参数的方法，实物讲解1.基本参数的设置1)按“MENU”键，控制盘显示屏出现“-99-”字样。

2)按“ENTER”键，控制盘显示屏出现“-9902-”字样。

再按“ENTER”键，显示屏显示SET、LWD闪烁，同时显示控制参数控9902的数值，反复按“UP／DOWN”键(上／下)，找到需要的控制参数的数值，同时显示屏SET闪烁。

再按“ENTER”键，参数设置完毕。

再按两次“MENU”键，控制盘显示输出电压的频率。

3)在控制盘出现参数“9902”后，反复按“UP／DOWN”键，从控制参数集找到需要设置的参数，(参数从0102~9908，每个参数表示的意义参看用户手册)按照前面介绍的方法设置每个参数数值。

2.完整参数的设置完整参数提供变频器特殊功能的参数，用以实现变频器特殊控制要求。

设置的方法如下：1)按控制盘“MENU”键，控制盘显示屏出现“-99-”字样。

2)反复按“UP”或“DOWN”键，直到显示屏出现“-LG-”字样。

3)按住“ENTER”键，直到显示屏出现“=LC=”字样。

4)按“DOWN”’键，显示屏出现“=99=”字样。

5)按“UP”或“DONW”键，找出需要设置的参数3.变频器参数设置1)参数9902表示选择控制参数，该参数设定ACSl40应用不同的控制参数。

选择不同的控制参数，变频器控制端子具有不同的作用。

参数9902数值从0~7。

标准型选择9902的值为12)参数9905设定ACSl40输出到电动机的最大电压值。

当变频器的输出频率等于参数9907设定的额定频率时，输出电压同时达到额定电压值。

ACSl40输出到电动机的电压无法大于电源电压。

3)参数9906设定ACSl40输出给电动机的电流，其值为使用的电动机铭牌上的额定电流值。

4)参数9907调整变频器输出电压的频率为电动机铭牌所标示的频率，此频率值应和参数1105和2008调整的频率值相等。

5)参数1003表示方向控制参数，选1电动机正转，选2电动机反转，选3电动机正向转动或反向转动。

2
（5）按PU/EXT进入外部运行模式， EXT指 示灯亮；
（6）拨动STF或STR使电机正转或反转； （7）按MODE键进入监视模式，MON灯亮，
监视器显示为0.00； （8）按SET键改变监视内容，频率则Hz灯亮，
电流则A灯亮，电压则V灯亮；
3
2、练习
（1）进入PU运行，分别进行频率监视、电 流监视、电压监视，并读出其F、I、V值填 入表2-1中；
1 PU 运行模式固定
PU 亮
运
运
行
行
模
模
79
0
式
式
选
选
择
择
2 外部运行模式固定（可以切换外部和网络运行模式） EXT、NET 亮
3
外部/PU 组合运行模式 1（运行频率用 PU 设定或外部 PU、EXT 亮 信号输入；启动信号由外部信号输入［端子 STF、STR］）
4
外部/PU 组合运行模式 2［运行频率用外部信号输入； PU、EXT 亮 启动信号由 PU 输入（FWD、REV）］

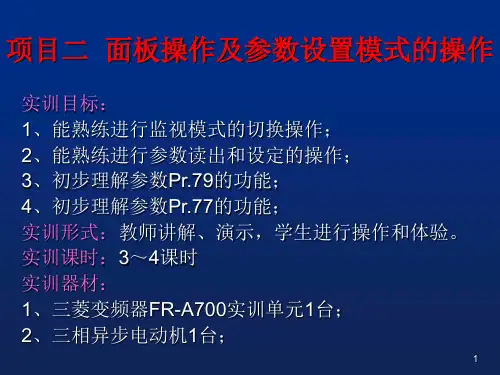

项目二 面板操作及参数设置模式的操作
实训目标： 1、能熟练进行监视模式的切换操作； 2、能熟练进行参数读出和设定的操作； 3、初步理解参数Pr.79的功能； 4、初步理解参数Pr.77的功能； 实训形式：教师讲解、演示，学生进行操作和体验。 实训课时：3～4课时 实训器材： 1、三菱变频器FR-A700实训单元1台； 2、三相异步电动机1台；
切换模式（可以一边继续运行状态，一边实施 PU 运 相应指示灯
6 行，外部运行，网络运行的切换）
亮
外部运行模式（PU 运行互锁）［X12 信号 ON 时可切换 PU 运行 PU
7 到 PU 运行模式（正在外部运行时输出停止）；X12 信 亮；外部运

教案首页课程名称变频器应用技术班级计划课时2周次九(2)授课方法讲解与演示教具富士变频器实验板教学内容§3-3 富士变频器操作面板教学目的1．熟悉富士变频器操作面板的分布；2．了解富士变频器操作面板各键的基本功能及操作方式；3．了解富士变频器显示屏的显示方式及内容；4．了解富士变频器说明书的使用方法。

重点、难点重点：富士变频器的操作方法；难点：富士变频器说明书的使用方法；复习提问台安变频器操作面板各键的基本功能？作业练习富士变频器基本操作课后小结1．富士变频器操作面板各键功能；2．富士变频器的基本操作方法。

教案附页教案内容附记第三节富士变频器操作面板及功能应用一、操作面板外观富士变频器面板主要由LED显示屏、LED辅助指示二极管、LCD 液晶显示屏和操作键四部分组成，如下图所示。

1．LED显示屏：由4位7段数码管组成，可显示设定频率、输出频率等各种监视数据和报警代码等。

2．LED辅助指示二极管：上面一排指示当前显示数据的单位、倍率，下面一排指示变频器当前的运行状态。

3．LCD液晶显示屏：显示从运行状态到功能数据的各种信息，最下面一行以轮换方式显示操作指导信息。

4．操作键操作键分为两部分：运行控制键和编程操作键。

(1) 运行控制键：FWD键、REV键、STOP键。

(REV键上部还有一RUN指示灯，此灯亮表示变频器正在运行中)(2) 编程操作键：3分钟：提问15分钟：实验板演示、讲解教案附页教案内容附记PRG键：菜单画面转换键，按此键可由现行画面转为菜单画面，或由运行/跳闸模式转换为初始模式。

SHIFT/＞＞键：移位键，数据变更时实现数位移动，功能组跳跃等，使用时要同时按此键和增∧、减∨键。

RESET键：复位键，用于取消/显示画面转换、报警复位。

∧、∨键：增、减键，用于数据变更、游标上下移动、画面轮换等。

FUN/DATA键：LED监视更换，设定频率存入、功能代码数据存入等。

二、操作与运行1．键盘面板操作体系(1) 正常运行时按PRG键显示程序菜单→按FUNC/DA TA键出现下拉菜单→用∧、∨键选择画面。
