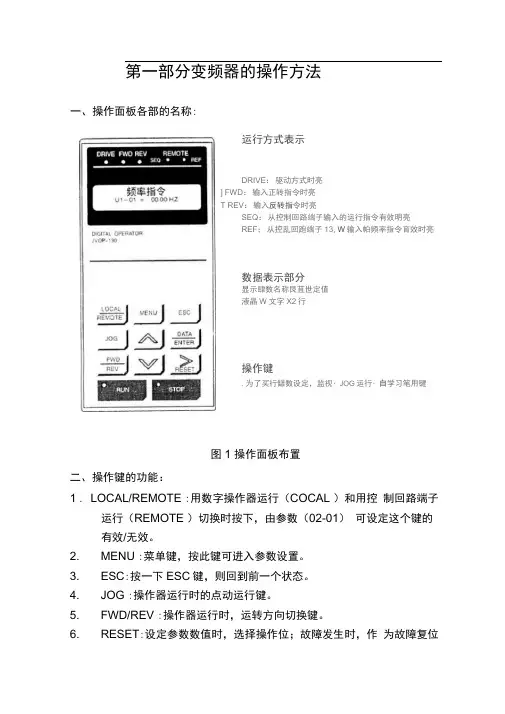

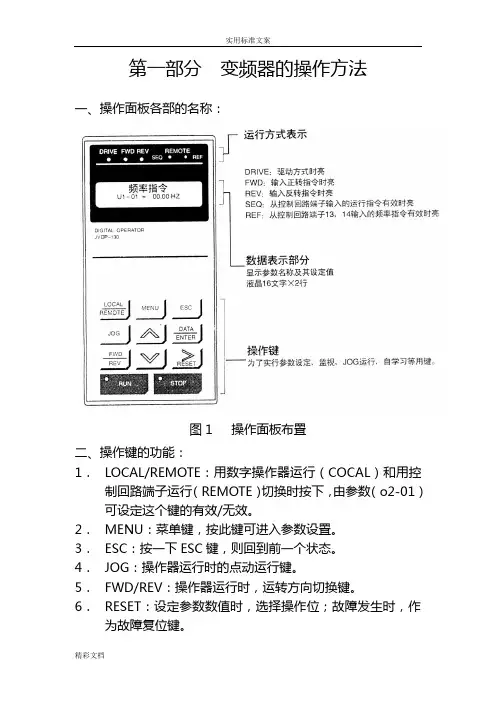

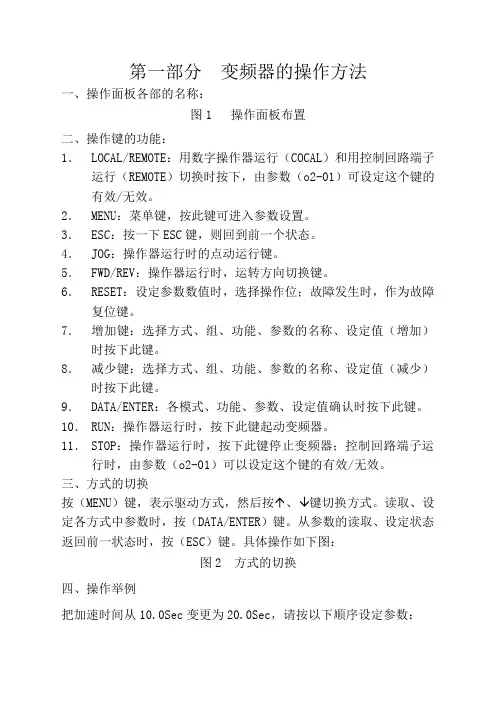

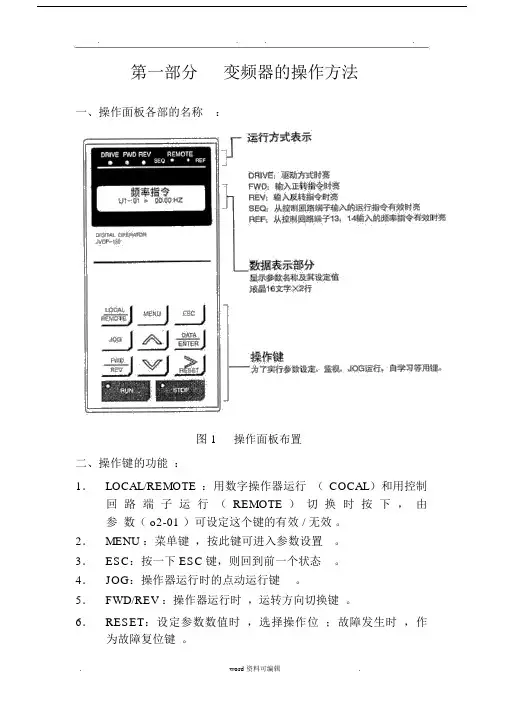

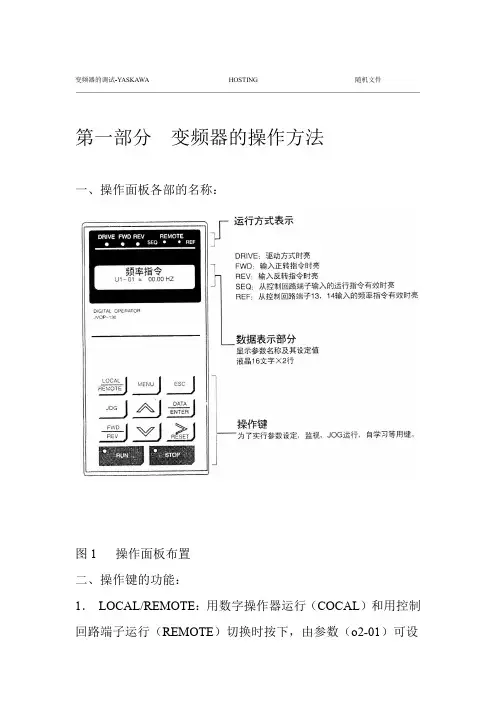

第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操作器运行时，按下此键起动变频器。

11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常，按下表中的方法进行处理：二、运行速度的调整按照实际需要，可对以下参数进行调整：注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。

第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操作器运行时，按下此键起动变频器。

11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常，按下表中的方法进行处理：二、运行速度的调整按照实际需要，可对以下参数进行调整：注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。

第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操作器运行时，按下此键起动变频器。

11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：U1-0 1 频率指令U1-02输出频率图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常，按下表中的方法进行处理：运转方向不一致，速度正常调换输出三相中的任意二相，并调换旋转编码器的A、B相或二、运行速度的调整注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。

第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操作器运行时，按下此键起动变频器。

11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常，按下表中的方法进行处理：二、运行速度的调整按照实际需要，可对以下参数进行调整：注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。

....第一部分变频器的操作方法一、操作面板各部的名称：图 1操作面板布置二、操作键的功能：1．LOCAL/REMOTE ：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE ）切换时按下，由参数（ o2-01 ）可设定这个键的有效 / 无效。

2．MENU ：菜单键，按此键可进入参数设置。

3．ESC：按一下 ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV ：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

....7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10 ． RUN ：操作器运行时，按下此键起动变频器。

11 ．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（ o2-01 ）可以设定这个键的有效 / 无效。

三、方式的切换按（MENU ）键，表示驱动方式，然后按、键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：....图 2方式的切换四、操作举例把加速时间从10.0Sec 变更为20.0Sec ，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：....U1-01频率指令U1-02输出频率U1-03输出电流U1-05电机速度U1-06输出电压指令U1-07主回路直流电压U1-08输出功率U1-09力矩指令U1-10输入端子的状态U1-11输出端子的状态U1-12变频器的运行状态U1-13累计运行时间U3-01前 1回故障内容U3-02前 2回故障内容U3-03前 3回故障内容U3-04前 4回故障内容U3-05第 1次故障发生时间U3-06第 2次故障发生时间U3-07第 3次故障发生时间U3-08第 4次故障发生时间....图 3驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操作器运行时，按下此键起动变频器。

11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，表示驱动方式，然后按?、?键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：图2 方式的切换四、操作举例把加速时间从变更为，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：U1-01频率指令U1-02输出频率U1-03输出电流U1-05电机速度U1-06输出电压指令U1-07主回路直流电压U1-08输出功率U1-09力矩指令U1-10输入端子的状态U1-11输出端子的状态U1-12变频器的运行状态U1-13累计运行时间U3-01前1回故障内容U3-02前2回故障内容U3-03前3回故障内容U3-04前4回故障内容U3-05第1次故障发生时间U3-06第2次故障发生时间U3-07第3次故障发生时间U3-08第4次故障发生时间图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操作器运行时，按下此键起动变频器。

11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常，按下表中的方法进行处理：二、运行速度的调整按照实际需要，可对以下参数进行调整：注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。
