涡凹气浮机的优点与工作原理

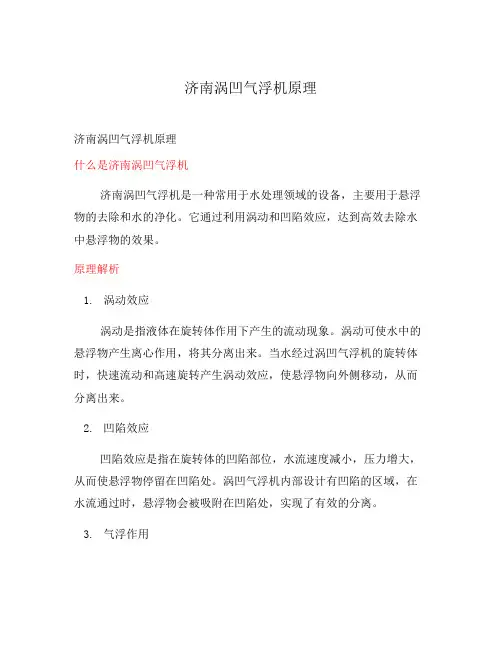

济南涡凹气浮机原理济南涡凹气浮机原理什么是济南涡凹气浮机济南涡凹气浮机是一种常用于水处理领域的设备，主要用于悬浮物的去除和水的净化。

它通过利用涡动和凹陷效应，达到高效去除水中悬浮物的效果。

原理解析1.涡动效应涡动是指液体在旋转体作用下产生的流动现象。

涡动可使水中的悬浮物产生离心作用，将其分离出来。

当水经过涡凹气浮机的旋转体时，快速流动和高速旋转产生涡动效应，使悬浮物向外侧移动，从而分离出来。

2.凹陷效应凹陷效应是指在旋转体的凹陷部位，水流速度减小，压力增大，从而使悬浮物停留在凹陷处。

涡凹气浮机内部设计有凹陷的区域，在水流通过时，悬浮物会被吸附在凹陷处，实现了有效的分离。

3.气浮作用涡凹气浮机在水处理过程中还利用了气浮作用。

通过注入气体（通常是空气）到设备中，产生微细气泡。

这些气泡具有较小的密度，能够吸附在悬浮物的表面，使其浮起。

随着气泡上升，悬浮物也会随之上浮，并通过配套的排除器进行去除。

工作原理流程涡凹气浮机的工作原理可以概括为以下几个步骤：1.水进入涡凹气浮机，通过旋转和涡动作用使悬浮物分离出来。

2.悬浮物被吸附在凹陷处停留。

3.注入气体产生微细气泡，吸附在悬浮物上使其浮起。

4.浮起的悬浮物通过排除器进行去除。

5.净化后的水从出口排出。

优势和应用场景济南涡凹气浮机具有以下优势：•高效去除悬浮物：利用涡动效应和凹陷效应，能够快速分离水中的悬浮物，提高水的净化效果。

•适用范围广：涡凹气浮机可处理各种水源，包括生活污水、工业废水等。

•操作简便：设备结构简单，操作方便，易于维护。

•占地面积小：相比其他水处理设备，济南涡凹气浮机占地面积相对较小。

济南涡凹气浮机在以下领域得到广泛应用：•市政污水处理：常用于城市污水处理厂以去除悬浮物，提高处理效果。

•工业废水处理：适用于各种工业废水的处理与净化。

•农村生活污水处理：处理农村地区的生活污水，改善水环境。

总结济南涡凹气浮机利用涡动效应、凹陷效应和气浮作用，实现了高效去除水中悬浮物的效果，适用于各种水处理场景。

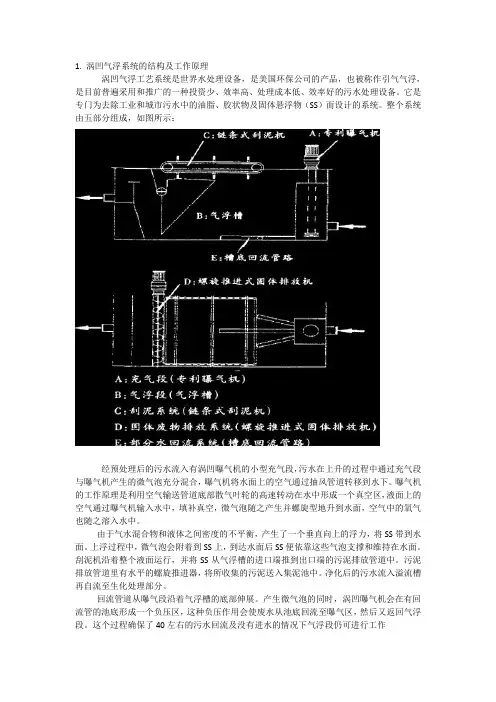

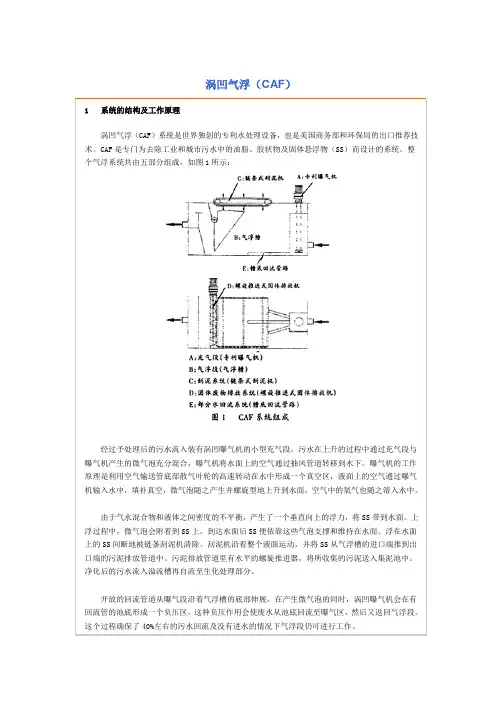

1. 涡凹气浮系统的结构及工作原理涡凹气浮工艺系统是世界水处理设备，是美国环保公司的产品，也被称作引气气浮，是目前普遍采用和推广的一种投资少、效率高、处理成本低、效率好的污水处理设备。

它是专门为去除工业和城市污水中的油脂、胶状物及固体悬浮物（SS）而设计的系统。

整个系统由五部分组成，如图所示：经预处理后的污水流入有涡凹曝气机的小型充气段，污水在上升的过程中通过充气段与曝气机产生的微气泡充分混合，曝气机将水面上的空气通过抽风管道转移到水下。

曝气机的工作原理是利用空气输送管道底部散气叶轮的高速转动在水中形成一个真空区，液面上的空气通过曝气机输入水中，填补真空，微气泡随之产生并螺旋型地升到水面，空气中的氧气也随之溶入水中。

由于气水混合物和液体之间密度的不平衡，产生了一个垂直向上的浮力，将SS带到水面。

上浮过程中，微气泡会附着到SS上，到达水面后SS便依靠这些气泡支撑和维持在水面。

刮泥机沿着整个液面运行，并将SS从气浮槽的进口端推到出口端的污泥排放管道中。

污泥排放管道里有水平的螺旋推进器，将所收集的污泥送入集泥池中。

净化后的污水流入溢流槽再自流至生化处理部分。

回流管道从曝气段沿着气浮槽的底部伸展。

产生微气泡的同时，涡凹曝气机会在有回流管的池底形成一个负压区，这种负压作用会使废水从池底回流至曝气区，然后又返回气浮段。

这个过程确保了40左右的污水回流及没有进水的情况下气浮段仍可进行工作2. 涡凹气浮系统运行的影响因素2.1 污水水质对涡凹气浮机的影响由于工业废水和污水中一般会含有相当比例的Ca2+、SO42-，而且在气浮过程中会投加一些浮选药剂，涡凹气浮系统运行一段时间后，气浮机轮、轴承处附着一层垢，会使气浮系统的效率降低。

2.2污水流量对处理效果的影响污水流量对处理效果的影响也是不容忽视的。

在气浮机运行时保证每间气浮池的配水均匀，流量的变化意味着污染物量的变化，需要及时调整药剂投加量才能取得效果。

当污水流量过大时，气浮池水平流速，停留时间缩短，对絮凝体上浮分离不利；流速过大会引起分离区水流紊动过大而造成泡絮结合体破碎。

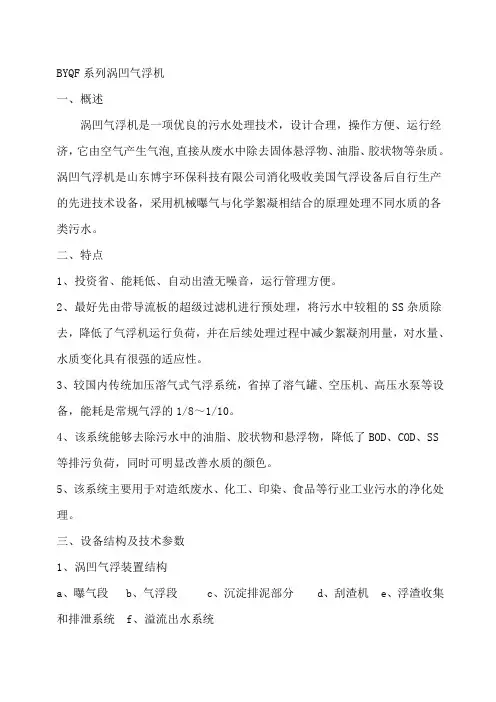

BYQF系列涡凹气浮机一、概述涡凹气浮机是一项优良的污水处理技术，设计合理，操作方便、运行经济，它由空气产生气泡,直接从废水中除去固体悬浮物、油脂、胶状物等杂质。

涡凹气浮机是山东博宇环保科技有限公司消化吸收美国气浮设备后自行生产的先进技术设备，采用机械曝气与化学絮凝相结合的原理处理不同水质的各类污水。

二、特点1、投资省、能耗低、自动出渣无噪音，运行管理方便。

2、最好先由带导流板的超级过滤机进行预处理，将污水中较粗的SS杂质除去，降低了气浮机运行负荷，并在后续处理过程中减少絮凝剂用量，对水量、水质变化具有很强的适应性。

3、较国内传统加压溶气式气浮系统，省掉了溶气罐、空压机、高压水泵等设备，能耗是常规气浮的1/8～1/10。

4、该系统能够去除污水中的油脂、胶状物和悬浮物，降低了BOD、COD、SS 等排污负荷，同时可明显改善水质的颜色。

5、该系统主要用于对造纸废水、化工、印染、食品等行业工业污水的净化处理。

三、设备结构及技术参数1、涡凹气浮装置结构a、曝气段b、气浮段c、沉淀排泥部分d、刮渣机e、浮渣收集和排泄系统f、溢流出水系统2、涡凹气浮装置主要技术参数a、曝气机可采用1-6个b、处理能力：5-500m³/hc、曝气机主轴转速：1450r/mind、刮泥机速度：5.16-25.8/min四、工作原理未经处理的污水首先进入超级过滤机进行预处理，通过筛分过滤得到初步净化，处理后的污水泵送或自流至气浮机，并加入适当的絮凝剂凝聚。

潜水式涡凹曝气机是利用空气输送管底部散气叶轮的高速转动在水中形成一个真空区，液面上的空气被吸入水中，微气泡随之产生，并螺旋型上升到水面，空气中的氧气也随着进入了水中。

由于气水混合物和液体之间压力不平衡，产生了一个垂直向上的浮力，将悬浮物带到液面。

上浮过程中，微气泡会附着到悬浮物上，到达液面后悬浮物便依靠这些气泡支撑维持在液面，并通过呈现辐射状的气流推力来清除。

浮在水面上的悬浮物连续地被行车式（或链条式）刮渣机清除，刮渣机沿着整个液面运动，并将悬浮物从气浮槽的进口端推到出口端，通过倾斜的金属板落入浮渣槽，将所收集的污泥送入污泥收集槽存放收集。

涡凹气浮机在处理炼油废水中的应用简介石油工业是现代工业中特别紧要的一个行业，但炼油生产过程中产生的废水里可能含有一些有害物质，如重金属、石油类物质、化学需氧量等。

因此，炼油废水的处理是一项特别紧要的任务，它关系到环境保护和可持续进展。

传统的废水处理方式紧要接受化学方法、生物方法等来达到除污净化的目的。

然而这些方法存在着一些缺点，如处理周期较长、成本较高、所需的场地和设备较大等，因此需要一种更为有效和经济的处理方式。

涡凹气浮机是一种高效的废水处理设备，具有空气荷载量大、除污效率高、占地面积小、处理周期短等优点，使得其在废水处理领域渐渐受到广泛应用。

涡凹气浮机原理涡凹气浮机是一种新型浮选设备，通过涡凹的方式将废水与空气充分混合，使得其中的悬浮颗粒和污染物质充分浮起来，从而实现废水的除污净化。

其工作原理和传统气浮方法不同，传统气浮法在废水中加入气体，使气泡起到浮起悬浮物的作用。

而涡凹气浮机在废水中加入气体后，将气体和废水一同经过涡轮和凹槽混合，形成旋转流体，使悬浮物离心分别，达到废水净化的目的。

涡凹气浮机在炼油废水处理中的应用炼油废水中紧要成分为油类物质、重金属和化学需氧量等污染物质。

涡凹气浮机可以实现高效的废水净化，对于去除油类物质有着很好的效果。

涡凹气浮机在废水中加入气体后，产生的气泡将油类物质包覆，从而使其浮起，并被涡凹的流动带离水面。

涡凹气浮机还可以很好地去除重金属离子。

炼油废水中的重金属离子往往难以与其他物质结合固定，但气浮法可以通过气泡附着和气泡吸附等过程，将重金属离子捕获并从废水中分别。

同时，涡凹气浮机也可以削减化学需氧量，其原理是通过气泡对废水进行加氧，使废水中的有机物质得以降解。

涡凹气浮机优点相比于传统的废水处理方法，涡凹气浮机具有以下优点：1.高效：涡凹气浮机的除污效率高，一般能够达到90%以上，且能够快速去除油类物质、重金属和化学需氧量等污染物质。

2.经济：涡凹气浮机的投资成本相对较低，而且在运行中所需的能耗也较低，因此可以实现较低的运行成本。

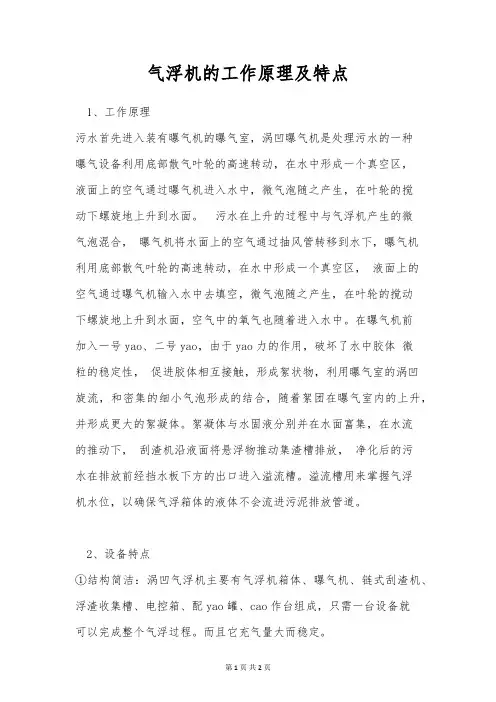

气浮机的工作原理及特点1、工作原理污水首先进入装有曝气机的曝气室，涡凹曝气机是处理污水的一种曝气设备利用底部散气叶轮的高速转动，在水中形成一个真空区，液面上的空气通过曝气机进入水中，微气泡随之产生，在叶轮的搅动下螺旋地上升到水面。

污水在上升的过程中与气浮机产生的微气泡混合，曝气机将水面上的空气通过抽风管转移到水下，曝气机利用底部散气叶轮的高速转动，在水中形成一个真空区，液面上的空气通过曝气机输入水中去填空，微气泡随之产生，在叶轮的搅动下螺旋地上升到水面，空气中的氧气也随着进入水中。

在曝气机前加入一号yao、二号yao，由于yao力的作用，破坏了水中胶体微粒的稳定性，促进胶体相互接触，形成絮状物，利用曝气室的涡凹旋流，和密集的细小气泡形成的结合，随着絮团在曝气室内的上升，并形成更大的絮凝体。

絮凝体与水固液分别并在水面富集，在水流的推动下，刮渣机沿液面将悬浮物推动集渣槽排放，净化后的污水在排放前经挡水板下方的出口进入溢流槽。

溢流槽用来掌握气浮机水位，以确保气浮箱体的液体不会流进污泥排放管道。

2、设备特点①结构简洁：涡凹气浮机主要有气浮机箱体、曝气机、链式刮渣机、浮渣收集槽、电控箱、配yao罐、cao作台组成，只需一台设备就可以完成整个气浮过程。

而且它充气量大而稳定。

②性能优越：该设备能够去除污水中的油脂、胶类物、固体悬浮物和非溶解COD 。

对污水中的SS去除率可达70-90%，COD去除率可达10-70%，流量不需要保持平衡，即使流量转变，设备也可照常工作。

③节约投资：不需要压力溶气罐、空压机、循环泵等附属设备。

④臭氧污染减轻：该系统对废水的处理是个好氧过程，并且污泥是在"新奇'的状态下被除去，不会消失臭气问题。

⑤占地面积小：处理力量5-500立方/小时的处理系统，占地面积仅为4-100平方米，土建投资少，可依据场地及流程状况，安装在地下、地上或楼层高处，耗工耗时极少。

⑥运行费用低、效率高：涡凹气浮机消耗动力仅是传统加压气浮的1/10，并且设计简洁，修理费用低，不需专人看管，削减了cao作的劳动强度。

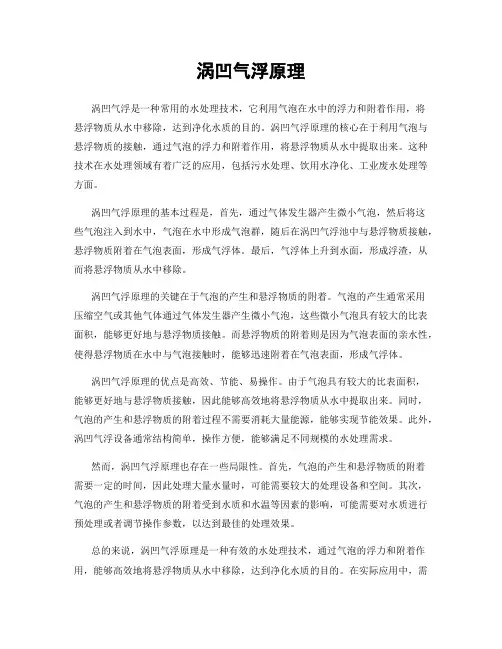

涡凹气浮原理涡凹气浮是一种常用的水处理技术，它利用气泡在水中的浮力和附着作用，将悬浮物质从水中移除，达到净化水质的目的。

涡凹气浮原理的核心在于利用气泡与悬浮物质的接触，通过气泡的浮力和附着作用，将悬浮物质从水中提取出来。

这种技术在水处理领域有着广泛的应用，包括污水处理、饮用水净化、工业废水处理等方面。

涡凹气浮原理的基本过程是，首先，通过气体发生器产生微小气泡，然后将这些气泡注入到水中，气泡在水中形成气泡群，随后在涡凹气浮池中与悬浮物质接触，悬浮物质附着在气泡表面，形成气浮体。

最后，气浮体上升到水面，形成浮渣，从而将悬浮物质从水中移除。

涡凹气浮原理的关键在于气泡的产生和悬浮物质的附着。

气泡的产生通常采用压缩空气或其他气体通过气体发生器产生微小气泡，这些微小气泡具有较大的比表面积，能够更好地与悬浮物质接触。

而悬浮物质的附着则是因为气泡表面的亲水性，使得悬浮物质在水中与气泡接触时，能够迅速附着在气泡表面，形成气浮体。

涡凹气浮原理的优点是高效、节能、易操作。

由于气泡具有较大的比表面积，能够更好地与悬浮物质接触，因此能够高效地将悬浮物质从水中提取出来。

同时，气泡的产生和悬浮物质的附着过程不需要消耗大量能源，能够实现节能效果。

此外，涡凹气浮设备通常结构简单，操作方便，能够满足不同规模的水处理需求。

然而，涡凹气浮原理也存在一些局限性。

首先，气泡的产生和悬浮物质的附着需要一定的时间，因此处理大量水量时，可能需要较大的处理设备和空间。

其次，气泡的产生和悬浮物质的附着受到水质和水温等因素的影响，可能需要对水质进行预处理或者调节操作参数，以达到最佳的处理效果。

总的来说，涡凹气浮原理是一种有效的水处理技术，通过气泡的浮力和附着作用，能够高效地将悬浮物质从水中移除，达到净化水质的目的。

在实际应用中，需要根据具体的水处理需求和水质特点，选择合适的涡凹气浮设备和操作参数，以实现最佳的处理效果。

同时，对于涡凹气浮技术的进一步研究和改进，也能够推动其在水处理领域的应用和发展。

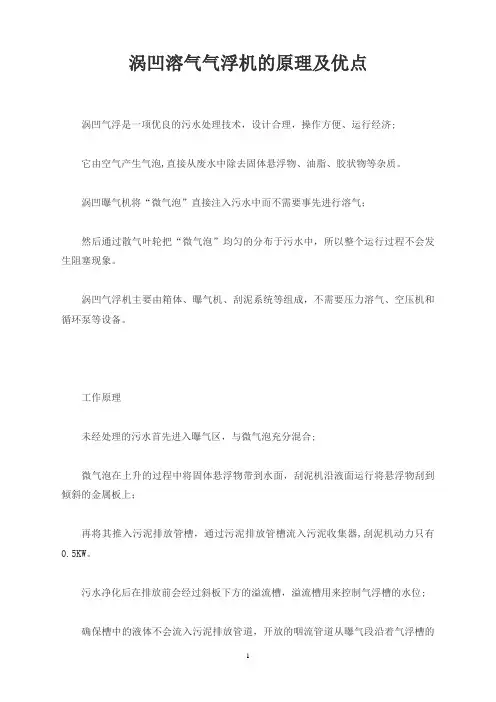

涡凹溶气气浮机的原理及优点涡凹气浮是一项优良的污水处理技术，设计合理，操作方便、运行经济;它由空气产生气泡,直接从废水中除去固体悬浮物、油脂、胶状物等杂质。

涡凹曝气机将“微气泡”直接注入污水中而不需要事先进行溶气；然后通过散气叶轮把“微气泡”均匀的分布于污水中，所以整个运行过程不会发生阻塞现象。

涡凹气浮机主要由箱体、曝气机、刮泥系统等组成，不需要压力溶气、空压机和循环泵等设备。

工作原理未经处理的污水首先进入曝气区，与微气泡充分混合;微气泡在上升的过程中将固体悬浮物带到水面，刮泥机沿液面运行将悬浮物刮到倾斜的金属板上；再将其推入污泥排放管槽，通过污泥排放管槽流入污泥收集器,刮泥机动力只有0.5KW。

污水净化后在排放前会经过斜板下方的溢流槽，溢流槽用来控制气浮槽的水位;确保槽中的液体不会流入污泥排放管道，开放的咽流管道从曝气段沿着气浮槽的底部伸展。

在产生微气泡的同时，涡凹曝气机会在有回流管的池底形成一个负压区;这种负压作用会使废水从池子的底部回流到曝气区，然后又返回气浮段。

这个过程确保没有进流量的情况下，气浮仍不断进行。

本设备的处理量为5-500m3/每小时，处理费用为0.3元/吨废水左右。

优点1）节省投资涡凹气浮没有压力容器、空压机、循环泵等设备，因而设备投资少。

设备占地面积小，减少土建投资。

2）运行费用低廉该系统因没有压力容器、空压机、循环泵等设备，从而节省电耗。

涡凹气浮容易操作，根本没有复杂的设备，因此人工操作及维修工作量极少，降低了人工费及维修费。

3)处理效果显著石油类、固体悬浮物(SS)的去除率超过80%。

BOD及COD的去除率可达60%以上。

能促进硫化物的氧化，减少污水中的含硫量。

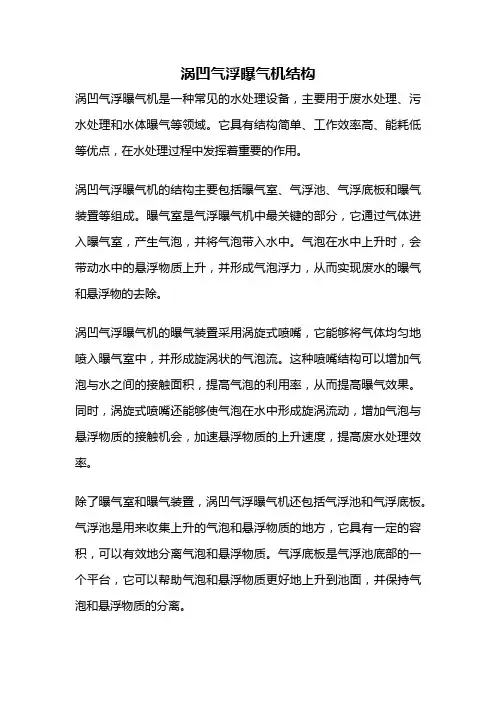

涡凹气浮曝气机结构涡凹气浮曝气机是一种常见的水处理设备，主要用于废水处理、污水处理和水体曝气等领域。

它具有结构简单、工作效率高、能耗低等优点，在水处理过程中发挥着重要的作用。

涡凹气浮曝气机的结构主要包括曝气室、气浮池、气浮底板和曝气装置等组成。

曝气室是气浮曝气机中最关键的部分，它通过气体进入曝气室，产生气泡，并将气泡带入水中。

气泡在水中上升时，会带动水中的悬浮物质上升，并形成气泡浮力，从而实现废水的曝气和悬浮物的去除。

涡凹气浮曝气机的曝气装置采用涡旋式喷嘴，它能够将气体均匀地喷入曝气室中，并形成旋涡状的气泡流。

这种喷嘴结构可以增加气泡与水之间的接触面积，提高气泡的利用率，从而提高曝气效果。

同时，涡旋式喷嘴还能够使气泡在水中形成旋涡流动，增加气泡与悬浮物质的接触机会，加速悬浮物质的上升速度，提高废水处理效率。

除了曝气室和曝气装置，涡凹气浮曝气机还包括气浮池和气浮底板。

气浮池是用来收集上升的气泡和悬浮物质的地方，它具有一定的容积，可以有效地分离气泡和悬浮物质。

气浮底板是气浮池底部的一个平台，它可以帮助气泡和悬浮物质更好地上升到池面，并保持气泡和悬浮物质的分离。

涡凹气浮曝气机的工作原理是通过气泵将气体送入曝气室，形成气泡，并将气泡带入水中。

气泡在水中上升时，会带动水中的悬浮物质上升，并形成气泡浮力，从而实现废水的曝气和悬浮物的去除。

曝气过程中，气泡与悬浮物质发生接触和碰撞，使悬浮物质脱附并上升到气浮池中。

在气浮池中，悬浮物质逐渐沉积到池底，清水则从池面溢流出去，经过处理后再次回流到曝气室，形成循环。

涡凹气浮曝气机在水处理领域具有广泛的应用。

在废水处理中，它可以有效地去除废水中的悬浮物质和污染物，净化水质，达到排放标准。

在污水处理中，涡凹气浮曝气机可以将污水中的悬浮物质和有机物质去除，达到回用要求。

此外，在水体曝气中，涡凹气浮曝气机可以增加水体中的溶氧量，改善水质，维护水生态平衡。

涡凹气浮曝气机是一种结构简单、工作效率高、能耗低的水处理设备。

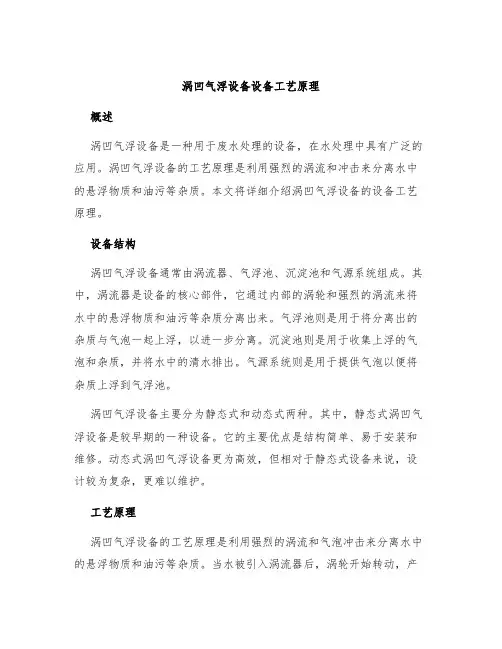

涡凹气浮设备设备工艺原理概述涡凹气浮设备是一种用于废水处理的设备，在水处理中具有广泛的应用。

涡凹气浮设备的工艺原理是利用强烈的涡流和冲击来分离水中的悬浮物质和油污等杂质。

本文将详细介绍涡凹气浮设备的设备工艺原理。

设备结构涡凹气浮设备通常由涡流器、气浮池、沉淀池和气源系统组成。

其中，涡流器是设备的核心部件，它通过内部的涡轮和强烈的涡流来将水中的悬浮物质和油污等杂质分离出来。

气浮池则是用于将分离出的杂质与气泡一起上浮，以进一步分离。

沉淀池则是用于收集上浮的气泡和杂质，并将水中的清水排出。

气源系统则是用于提供气泡以便将杂质上浮到气浮池。

涡凹气浮设备主要分为静态式和动态式两种。

其中，静态式涡凹气浮设备是较早期的一种设备。

它的主要优点是结构简单、易于安装和维修。

动态式涡凹气浮设备更为高效，但相对于静态式设备来说，设计较为复杂，更难以维护。

工艺原理涡凹气浮设备的工艺原理是利用强烈的涡流和气泡冲击来分离水中的悬浮物质和油污等杂质。

当水被引入涡流器后，涡轮开始转动，产生大量的涡流。

这些涡流将水力作用到水中的悬浮物质和油污等杂质上，使它们被分离出来。

与此同时，气源系统提供气泡，将其注入到气浮池中。

气泡上升到表面时，将悬浮物质和油污带到水面上，同时在水中形成一层气泡膜。

这些气泡膜会阻止悬浮物质和油污再度降落，从而使之被完全分离出来。

分离出来的气泡和杂质会上升到气浮池中，随后再被送到沉淀池中。

在沉淀池中，气泡将逐渐脱落，沉淀到底部。

清水则从沉淀池中排出。

工艺参数涡凹气浮设备的工艺参数主要包括涡流器的转速、气源的压力和流量、气泡的密度等。

不同的工艺参数也会对设备的分离效果产生不同的影响。

一般来说，涡流器的转速越快，分离效果也会越好。

而气源的压力和流量则会直接影响到气泡的大小和密度。

气泡密度越大，则上升到水面的速度越快，分离效果也会随之提高。

应用场景涡凹气浮设备的应用场景涵盖了废水处理、给水处理、污泥处理等多个领域。

其中，废水处理是其最为广泛的应用领域。

涡凹气浮机特点及原理介绍1. 涡凹气浮机的定义涡凹气浮机是一种利用旋转离心力和气体浮力作用，将固体杂质从液体中分离出来的设备。

涡凹气浮机通常用于水处理工业中，能够有效地去除含有悬浮固体的污水中的杂质。

2. 涡凹气浮机的运行原理涡凹气浮机的运行原理主要基于两个原理：离心力和气体浮力。

当水流经过旋转的导流器时，会产生涡流，使固体悬浮于水中。

此时，气体（通常是空气）被注入水中，形成气泡，并在离心力的作用下，将气泡和杂质一起向上浮动，从而达到分离固体杂质的目的。

3. 涡凹气浮机的特点涡凹气浮机具有以下几个特点：1.气泡直径小：通过使用高效的喷头和气泵，涡凹气浮机能够产生较小的气泡，使它们更容易被悬浮于水中的杂质吸附和升起。

2.除杂效果好：涡凹气浮机可以去除直径在2-50微米的细小颗粒，而其他的物理和化学处理过程很难去除这些大小的颗粒。

3.处理速度快：涡凹气浮机的分离速度快，可以处理高浓度的污水，可以在短时间内达到高效分离目的。

4.使用简单：设备的使用简单易懂，在清洁和维护方面费用低廉，操作方便。

4. 涡凹气浮机的应用场景涡凹气浮机已经广泛应用于水处理工业中，主要应用于以下领域：1.污水处理：涡凹气浮机可以处理生活污水，工业污水，提高水质，达到环保要求。

2.污泥处理：涡凹气浮机可以去除污泥中的杂质，在处理和输送污泥时，不会卡死设备。

3.矿物油类处理：涡凹气浮机可以处理石油的含油污水，可以有效地去除悬浮在水中的油，使水质达到标准。

4.美容护肤：涡凹气浮机可以用作美容护肤仪器，通过产生气泡来清洁皮肤，改善肌肤质量。

5. 结论涡凹气浮机是一种经济、高效的水处理设备，具有除杂效果好、处理速度快、使用简单等显著特点。

它适用于液固分离领域，特别是在水处理、污泥处理、矿物油类处理和美容护肤等领域具有广泛应用前景。

气浮机的工作原理与特点气浮机是一种常见的固液分离设备，广泛应用于水处理、污水处理、造纸、制药等行业。

它通过利用气泡在水中的浮力，将悬浮在水中的固体颗粒从水中分离出来。

本文将重点介绍气浮机的工作原理和特点。

一、气浮机的工作原理气浮机的工作原理基于气泡在液体中的浮力。

在气浮机中，通过气体引入装置将气体注入水中，形成大量微小气泡，这些气泡与固体颗粒相互作用，从而实现固体颗粒的浮力分离。

具体的工作流程如下：1. 气体引入：气浮机通过气体引入装置将气体引入机器的底部，气体可以是空气或二氧化碳等。

2. 压力释放：气体经过压力释放阀，进入气浮机的混合槽，形成气泡。

3. 悬浮物进入：水中的悬浮物进入气浮机的混合槽，与气泡相互作用。

4. 浮力分离：气泡与悬浮物相互作用后，悬浮物在气泡的作用下上浮到水面。

5. 溢流排出：上浮的悬浮物通过溢流装置排入气浮机的集渣槽。

6. 出水排出：经过固液分离后的清水通过出水口排出。

二、气浮机的特点1. 高效固液分离：气浮机通过气泡的浮力分离机制，能够高效地将悬浮在水中的固体颗粒从水中分离出来。

相比传统的沉淀法，气浮机能够更快速地实现固液分离。

2. 适用性广泛：气浮机适用于各种水处理和污水处理场合，包括工业废水处理、城市生活污水处理、造纸行业、制药行业等。

无论处理哪种类型的水，气浮机都能发挥良好的分离效果。

3. 处理能力大：气浮机的处理能力较大，可以根据具体需求选择合适的型号和规格。

同时，气浮机还有较好的适应性，可以根据不同的处理量进行调整。

4. 操作简便：气浮机的操作相对简单，只需要进行一些基本的设置和调整即可。

并且，气浮机的维护保养也较为方便，只需定期清理沉淀槽和气泡发生器即可保持其正常工作。

5. 占地面积小：气浮机相比其他固液分离设备，占地面积相对较小。

这使得气浮机在场地有限的情况下依然能够进行高效的固液分离。

总结：气浮机作为一种常见的固液分离设备，通过气泡浮力分离机制，能够高效地将悬浮在水中的固体颗粒从水中分离出来。

CAF涡凹气浮CAF®涡凹气浮系统是世界独创的专利水处理设备，也是美国商务部和环保局的出口推荐技术。

CAF®涡凹气浮系统是美国麦王环保能源集团专利产品，享有独家制造许可证。

此系统不仅设备简单，而且操作和维修非常容易，特别适合中国的国情，是工业和市政污水处理的最佳选择。

另外，相对其它传统的气浮技术，无论是运行费用还是操作繁易程度，CAF®都具有较强的优势。

CAF®涡凹气浮系统在美国享有极高的声誉，目前在全世界各地都有着广泛的应用。

CAF®的优点：无噪音槽内没有需要维修的部件不需要循环泵所有的运动部件随手可及不需要空压机设备整体性好，安装方便不需要高压泵节省运行费用40%--90%不需要压力容器节省占地面积40%--60%不需要地下管线每台CAF®的曝气机功率仅2.2KW不需要清理喷嘴即时启动，可频繁关启CAF®示意图注：根据水质水量的不同，外形尺寸、内部结构和配置有所变化。

自从1997年美国麦王公司将第一台CAF®涡凹气浮系统引进中国以来，CAF®技术现已逐渐赢得了环保界的认可和赞许，用户已达200余家。

每年仅在中国经过CAF®涡凹气浮处理的各类废水已超过200,000,000吨，节约用电40,000,000KWH，该技术的诞生和应用创造巨大的社会、环境和经济效益。

CAF®"硬碰硬"经济参数比较本比较以2000吨/天，没有化学进料系统的设备为基础本比较由世界著名ERM环保公司进行和完成CAF®规格参数CAF气浮技术在轧钢废水处理中的应用发布时间：2009-8-19 10:16:37 中国污水处理工程网关于钢厂热轧废水处理，国内外有不少成果已见报导，其中气浮工艺在含油污水处理中发挥了较大的作用。

目前钢厂通常采用混凝沉降的方法加以处理，但对于水温较高、含油和悬浮物，比重与水接近并且乳化严重的热轧废水，混凝沉降的效果较差。

一、简介在污水处理工艺中，固液分离是至为关键的一步。

CAF涡凹气浮机就是目前较为先进的固液分离设备之一。

它源于美国HydroCal环保公司的专利技术，后经我公司引进并研制改进而成，并已取得多项国家专利。

它是专门为了驱除工业和城市污水中的油脂、胶状物以及固体悬浮物而设计的系统，本系统能从废水中自动的分离出这些物质。

CAF涡凹气浮机在化学絮凝剂的帮助下，可以大大降低工业污水中的BOD和COD的含量，使污水处理达到排放标准以内，从而减少排污费用。

另一个很重要的方面是，废水处理中产生的副产品常常能被回收和再利用。

面水体中微生物分解有机物的过程消耗水中的溶解氧的量，称生化需氧量，通常记为BOD，常用单位为毫克/升。

一般有机物在微生物作用下，其降解过程可分为两个阶段，第一阶段是有机物转化为二氧化碳、氨和水的过程，第二阶段则是氨进一步在亚硝化细菌和硝化细菌的作用下，转化为亚硝酸盐和硝酸盐，即所谓硝化过程。

BOD一般指的是第一阶段生化反应的耗氧量。

微生物分解有机物的速度和程度同温度、时间有关、最适宜的温度是15～30℃，从理论上讲，为了完成有机物的生物氧化需要无限长的时间，但是对于实际应用，可以认为反应可以在20天内完成，称为BOD20，根据实际经验发现，经5天培养后测得的BOD约占总BOD的70～80%，能够代表水中有机物的耗氧量。

为使BOD值有可比性，因而采用在20℃条件下，培养五天后测定溶解氧消耗量作为标准方法，称五日生化需氧量，以BOD5表示。

BOD反映水体中可被微生物分解的有机物总量，以每升水中消耗溶解氧的毫克数来表示。

BOD小于1mg/L表示水体清洁；大于3-4mg/l，表示受到有机物的污染。

但BOD的测定时间长；对毒性大的废水因微生物活动受到抑制，而难以准确测定。

3．化学需氧量（Chemical Oxygen Demand，COD）水体中能被氧化的物质在规定条件下进行化学氧化过程中所消耗氧化剂的量，以每升水样消耗氧的毫克数表示，通常记为COD。

涡凹气浮作用
涡凹气浮（Cavitation Air Flotation, CAF）是一种高效的废水处理技术，其主要作用是通过产生微气泡与废水中固体悬浮物、油脂和胶体颗粒结合，使这些物质密度减小并上浮到水面形成浮渣，进而实现固液分离的目的。

具体作用包括：
1.去除悬浮固体（SS）：涡凹气浮机产生的大量微气泡能有效粘附废
水中的悬浮颗粒，促使它们快速上浮，从而从废水中分离出来。

2.油水分离：对于含油废水，CAF系统特别适用于分离出乳化油和
溶解油，因为微气泡可以包裹住细小的油滴，使之富集并浮至水面形成油层，便于收集和处理。

3.降低COD/BOD：通过分离废水中的有机物，包括部分可溶性有
机物，可以减少废水的化学需氧量（COD）和生化需氧量（BOD），提高废水的可生化性和后续处理效果。

4.改善水质：涡凹气浮法能够显著提高污水处理效率，净化后的水
质更接近排放标准或回用标准。

5.节能高效：相较于传统的溶气气浮法，涡凹气浮机采用独特的曝
气方式，无需复杂的溶气罐设备和高压空气源，运行成本较低，且结构紧凑、维护简单。

6.适用范围广：该技术广泛应用于造纸、制药、屠宰、食品加工、化
工等行业的废水处理中。

一、概述众所周知，工业是国民经济的重要组成部分，工业的发展与国民经济的发展是基本同步的；化工、造纸、皮革、机械制造、印染、冶金等企业在发展的同时外排的废水对环境造成了重大的污染，污水治理也是迫在眉睫的大事。

但是由于长期以来缺乏必要的环保意识，加上投资不足，我国造纸工业在迅猛发展的同时，给环境造成日益严重的污染危害，特别是对水环境的危害为甚。

当人民从“先污染后治理”的道路上觉醒过来，要对已造成的污染进行治理时，首先容易引用的成熟技术是厂外治理或称排放口治理，即套用在治理生活污水方面已积累的技术，对流送到工厂排放口的污水进行一级沉淀净化，二级生物曝气降解有机物质，三级物理、化学处理以最大限度去作难降解有机物质和色度。

如何对污水进行处理呢？在污水处理的过程中，用什么设备才能使污水达到国家排放标准或回用标准，并且运行经济呢？对此我公司引进国外先进技术研制生产出WT AF系列涡凹气浮水处理设备，主要用于对造纸、化工、印染、炼油等工业污水与城市污水的净化处理。

二、传统气浮方法传统上，两种油脂收集器（重力沉降池和分离槽）以及溶气气浮（DAF）系统都是用来去除固体污染物的，然而它们在性能和操作上都存在着严重的问题。

重力沉降池和分离槽的污泥浓度低，污泥数量大，需要频繁地进行污泥处理，处理费用高。

如果不处理，池内污泥越沉越多，不仅会影响处理效果，而且实际上，污水离开沉淀池最终会变的更糟糕。

三、WTAF涡凹气浮设备的结构WTAF涡凹气浮设备主要有气浮箱体、涡凹曝气机、链式刮泥系统、浮渣收集和排泄系统、溢流出水系统、电控系统、配药罐，贮药罐、玻璃转子流量计、回流管道、环形操作台、加药泵。

该设备箱体可以是整体钢板结构，也可由我公司提供箱体图纸，用户自建混凝土结构后由我公司技术人员现场指导安装。

建议当单机处理水量超过320m3/h时，箱体采用钢筋混凝土结构。

四、WTAF涡凹气浮设备的规格型号五、WTAF涡凹气浮设备的工作原理污水中的污染物分为溶解性有机物和非溶解性物质（即SS），溶解性有机物在一定条件下，可以转化为非溶液解性物质，污水处理的方法之一就是加入混凝剂和絮凝剂使大部分溶解性有机物转达化为非溶解性物质，再将全部或大部分非溶液解性物质（即SS）去除以达到净化污水的目的，而去除SS的主要方法就是利用气浮的方法。

水处理设备CAF涡凹气浮机说明书目录一、概述二、传统气浮方法三、CAF涡凹气浮设备的结构四、CAF涡凹气浮设备的工作原理五、CAF涡凹气浮设备的优点一、概述当前由于工业的迅猛发展也给环境造成日益严重的污染危害,特别是对水环境的危害为甚.当人民从"先污染后治理"的道路上觉醒过来,要对已造成污染进行治理时,首先容易引用的成熟技术是厂外治理或称排放口治理,即套用在治理生活污水方面已积累的技术,对流送到工厂排放口的污水进行一级沉淀净化,二级生物曝气降解有机物质,三级物理、化学处理以最大限度去除难降解有机物质和色度.如何对污水进行处理呢？在污水处理的过程中,用什么设备才能使污水达到国家排放标准或回用标准,并且运行经济呢？对此我公司引进国外先进技术研制生产出CAF系列涡凹气浮水处理设备,主要用于对造纸、化工、印染、炼油等工业污水与城市污水的净化处理.二、传统气浮方法传统上,两种油脂收集器〔重力沉降池和分离槽〕以与溶气气浮〔DAF〕系统都是用来去除固体污染物的,然而它们在性能和操作上都存在着严重的问题.重力沉降池和分离槽的污泥浓度低,污泥数量大,需要频繁地进行污泥处理,处理费用高.如果不处理,池内污泥越沉越多,不仅会影响处理效果,而且实际上,污水离开沉淀池最终会变的更糟糕.溶气气浮〔DAF〕系统比上述两种油脂收集器有了长足的进步.但是整个系统过于复杂,操作也十分繁琐,并且运行费用很高.它依赖于高压泵把空气溶于循环水,形成溶气水注入污水中.尽管DAF有循环系统,但在防止污泥滞留于油脂收集器底部的技术方面还相当不够.好些被滤出的固体物质最终会随着循环水回流,当这些水通过特制的喷嘴时,阻塞喷嘴的现象就会经常发生,并且,DAF系统包含了压力容器,空压机和循环泵等设备,不仅电力消耗大,而且复杂的系统需要人工持续看守运行.三、CAF涡凹气浮设备的结构CAF 涡凹气浮设备主要有气浮箱体、涡凹曝气机、刮渣系统、浮渣收集和排泄系统、溢流出水系统、电控系统、配药罐、贮药罐、玻璃转子流量计、回流管道、环形操作台、加药泵.〔在除油时一般不需投药〕该设备箱体可以是整体钢板结构,也可由我公司提供箱体图纸,用户自建混凝土结构后由我公司技术人员现场指导安装.建议当单机处理水量超过320m/h时,箱体采用钢筋混凝土结构.四、CAF涡凹气浮设备的工作原理污水中的污染物分为溶解性有机物和非溶解性物质〔即SS〕,溶解性有机物在一定条件下,可以转化为非溶解性物质,污水处理的方法之一就是加入混凝剂和絮凝剂使大部分溶解性有机物转化成为非溶解性物质,再将全部或大部分非溶解性物质〔即SS〕去除以达到净化污水的目的,而去除SS的主要方法就是利用气浮的方法.CAF是由空气产生气浮的过程.涡凹曝气机将"微气泡"直接注入污水中而不需要事先进行溶气,然后通过精铸不锈钢散气叶轮把"微气泡"均匀地分布于污水中,所以不会发生阻塞现象,本设备不需要压力容器、空压机和循环泵等辅助设备.未经处理的污水首先进入曝气充气段,与"微气泡"充分混合,"微气泡"在上升的过程中,将固体悬浮物带到水面.刮泥机沿液面运动,将悬浮物刮到倾斜的金属板上,再将其推入污泥排放管道.污泥排放管道里有水平的螺旋推进器,将所收集的污泥送入污泥收集器,推进器和刮泥机由同一个马达驱动.净化后的污水在排放前会经由斜板下方的溢流槽,溢流槽用来控制气浮槽的水位,确保槽中的液体不会流入污泥排放管道.开放的回流管道从曝气段沿着气浮槽的底部伸展.在产生微气泡的同时,涡凹曝气机会在有回流管的池底形成一负压区,这种负压作用会使水从池子的底部回流至曝气区,然后又返回气浮段,回流管道上设有单向阀,使进入曝气槽的污水不至于不经处理就从回流管直接进入气浮槽.整个过程确保了在没有进流量的情况下,气浮仍不断进行.五、CAF涡凹气浮设备的优点1、节省投资用CAF处理城市污水和工业污水不需要压力溶气罐、空压机、循环泵等附属设备.该设备能够去除污水中的油脂、胶状物、固体悬浮物、COD和BOD,用它处理化学制浆中段废水可大大减少生化二级处理〔如果用废纸作原料,经过脱墨、漂白等过程产生的废水则无需生化二级处理可达标排放或回用〕设备的规模,甚至可以省去生化处理工序而直接达标排放,从而大大减少总体投资费用.2、运行费用低该设备采用多元曝气头,按处理水量的不同决定曝气机台数,每台曝气机动力只有2.2Kw；刮泥板和污泥螺旋推进器由同一个马达驱动,动力为1.1KW－ 2.2Kw.整套CAF涡凹气浮设备所消耗的动力极小,仅相当于传统溶气气浮法的1/8－1/10,而且维修和人工操作极少,正常运行时无需工人看守.3、效率高与传统的油脂收集器〔重力沉降池和分离槽〕相反 ,CAF是将固体污泥自动和连续地从废水中除去.污泥的去除和储存是以浓缩的方式进行,此设备所收集的上浮污泥的最高浓度可达5%左右,因此也降低了污泥处理的运行费用.4、性能优越CAF涡凹气浮设备的处理量为5-2000立方米/小时.根据客户的要求设计不同流量的设备.进入CAF的水量不需保持平衡,即使流量改变,设备也可正常工作,正常情况下,油脂和固体悬浮物〔SS〕的去除率超过95%.显然,在油脂和固体悬浮物去除的同时,COD和BOD的负荷也大大降低,通常COD的去除率可达到75-85%以上.5、操作简单CAF涡凹气浮设备结构简单,自动化程度高,操作维修简便.6、臭气减轻CAF涡凹气浮设备对废水的处理是个好氧过程,并且污泥是在"新鲜"的状态下被除去,因而由油脂收集器〔重力沉降池和分离槽〕产生的臭气问题得到了很好的解决.另一方面,增加了固体再利用的可能性,减少了处理上的麻烦.7、安装方便为CAF涡凹气浮设备配套的土建工程特别少,地面、地下或高处皆可安装,而且耗时极短.8、占地面积小处理能力5-500立方米/小时的涡凹气浮设备的安装占地面积只有2.5-90平方米.。
