溶气气浮机与涡凹气浮机的比较

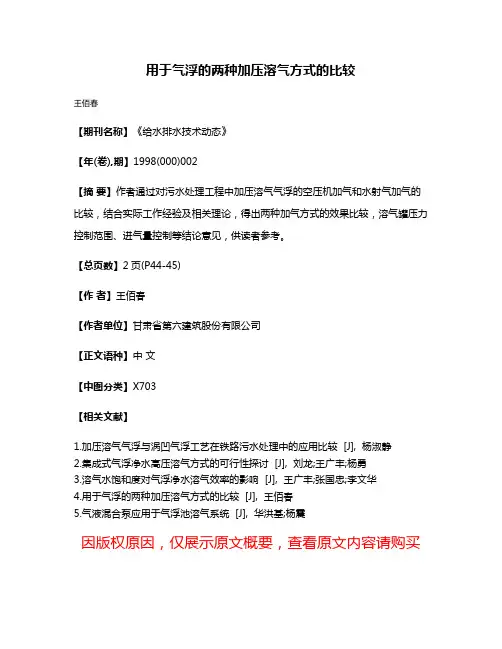

用于气浮的两种加压溶气方式的比较
王佰春
【期刊名称】《给水排水技术动态》
【年(卷),期】1998(000)002
【摘要】作者通过对污水处理工程中加压溶气气浮的空压机加气和水射气加气的比较，结合实际工作经验及相关理论，得出两种加气方式的效果比较，溶气罐压力控制范围、进气量控制等结论意见，供读者参考。

【总页数】2页(P44-45)
【作者】王佰春
【作者单位】甘肃省第六建筑股份有限公司
【正文语种】中文
【中图分类】X703
【相关文献】
1.加压溶气气浮与涡凹气浮工艺在铁路污水处理中的应用比较 [J], 杨淑静
2.集成式气浮净水高压溶气方式的可行性探讨 [J], 刘龙;王广丰;杨勇
3.溶气水饱和度对气浮净水溶气效率的影响 [J], 王广丰;张国忠;李文华
4.用于气浮的两种加压溶气方式的比较 [J], 王佰春
5.气液混合泵应用于气浮池溶气系统 [J], 华洪基;杨震
因版权原因，仅展示原文概要，查看原文内容请购买。

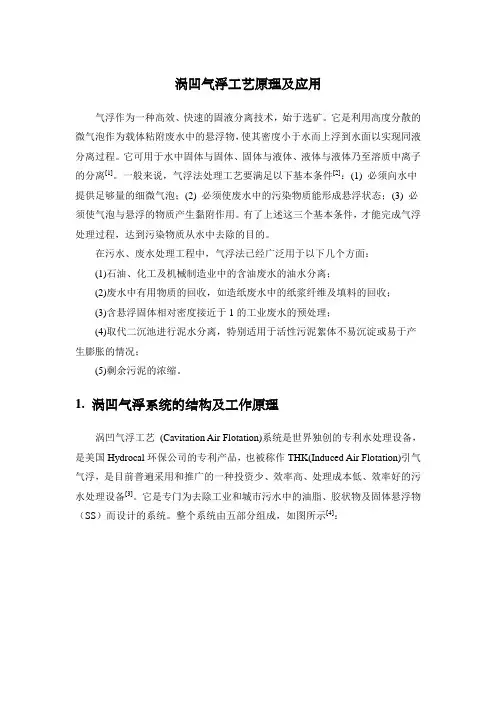

涡凹气浮工艺原理及应用气浮作为一种高效、快速的固液分离技术，始于选矿。

它是利用高度分散的微气泡作为载体粘附废水中的悬浮物，使其密度小于水而上浮到水面以实现同液分离过程。

它可用于水中固体与固体、固体与液体、液体与液体乃至溶质中离子的分离[1]。

一般来说，气浮法处理工艺要满足以下基本条件[2]：(1) 必须向水中提供足够量的细微气泡；(2) 必须使废水中的污染物质能形成悬浮状态；(3) 必须使气泡与悬浮的物质产生黏附作用。

有了上述这三个基本条件，才能完成气浮处理过程，达到污染物质从水中去除的目的。

在污水、废水处理工程中，气浮法已经广泛用于以下几个方面：(1)石油、化工及机械制造业中的含油废水的油水分离；(2)废水中有用物质的回收，如造纸废水中的纸浆纤维及填料的回收；(3)含悬浮固体相对密度接近于1的工业废水的预处理；(4)取代二沉池进行泥水分离，特别适用于活性污泥絮体不易沉淀或易于产生膨胀的情况；(5)剩余污泥的浓缩。

1. 涡凹气浮系统的结构及工作原理涡凹气浮工艺(Cavitation Air Flotation)系统是世界独创的专利水处理设备，是美国Hydrocal环保公司的专利产品，也被称作THK(Induced Air Flotation)引气气浮，是目前普遍采用和推广的一种投资少、效率高、处理成本低、效率好的污水处理设备[3]。

它是专门为去除工业和城市污水中的油脂、胶状物及固体悬浮物（SS）而设计的系统。

整个系统由五部分组成，如图所示[4]：经预处理后的污水流入有涡凹曝气机的小型充气段，污水在上升的过程中通过充气段与曝气机产生的微气泡充分混合，曝气机将水面上的空气通过抽风管道转移到水下。

曝气机的工作原理是利用空气输送管道底部散气叶轮的高速转动在水中形成一个真空区，液面上的空气通过曝气机输入水中，填补真空，微气泡随之产生并螺旋型地升到水面，空气中的氧气也随之溶入水中。

由于气水混合物和液体之间密度的不平衡，产生了一个垂直向上的浮力，将SS带到水面。

气浮机的种类及使用注意事项详解气浮是指利用高度分散的微小气泡黏附污水中的污染物，形成密度小于水的气浮体，实现固-液分离和液-液分离的过程，适用于去除水中密度小于1t/m3的悬浮物、油类和脂肪，可用于污水处理的预处理与深度处理，气浮机在炼油、造纸、化工、焦化、洗涤、食品等行业的废水处理上应用十分广泛。

1、气浮机的种类目前市场上常见的气浮机有溶气气浮机、涡凹气浮机，浅层气浮机。

本期详细介绍一下这几种气浮机的原理及使用范围。

（1）压力溶气气浮机压力溶气气浮（DAF）主要由溶气泵、释放器、刮渣机、空压机、加药系统、配电系统等组成。

适用于处理低浊度、高色度、高有机物含量、低含油量、低表面活性物质含量或具有富藻的水，广泛用于造纸、印染、电镀、化工、食品、炼油等工业污水处理。

适合小水量小于500m3/d 的污水处理。

相对于其他的气浮方式，它具有水力负荷高、池体紧凑等优点，但是它的工艺复杂、电能消耗较大、空压机的噪声大等缺点也限制着它的应用。

溶气气浮工艺段分：混/絮凝区、溶气释放区、沉淀区、溶气水回流区、污泥槽、清水槽。

（2）涡凹气浮机涡凹气浮机是一种主要用于去除工业或城市污水中的油脂、胶状物及固体悬浮物而设计的新型污水处理设备，系统主要由曝气装置、刮渣装置和排渣装置组成，其中曝气装置主要是带有专利性质的涡凹曝气机，刮渣装置主要由刮渣机和牵引链条组成。

涡凹曝气系统结构示意图。

工作原理为：溶气设备由电机带动高速旋转（旋转速度一般控制在1000~3000r/min），利用底部扩散叶轮（该叶轮的叶片为空心状）的高速转动在水中形成一个负压区，使液面上的空气沿着“涡凹头”的中空管进入扩散叶轮释放到水中，并经过叶片的高速剪切而变成小气泡。

小气泡在上浮的过程中黏附在絮凝体上而形成新的低密度絮凝体，靠水的浮力将水中的悬浮物带到水面，然后靠刮渣装置除去浮渣。

其工艺流程如下：经过预处理后的污水流入装有涡凹曝气机的小型曝气段，涡凹曝气机底部散气叶轮的高速转动在水中形成一个真空区，从而将液面上的空气通过抽风管道输入水中，由叶轮高速转动而产生的三股剪切作用把空气粉碎成微气泡，空气中的氧气也随之溶入水中；固体悬浮物与微气泡黏附后上浮到水面，并通过呈辐射状的气流推动力将其驱赶到刮泥机附近。

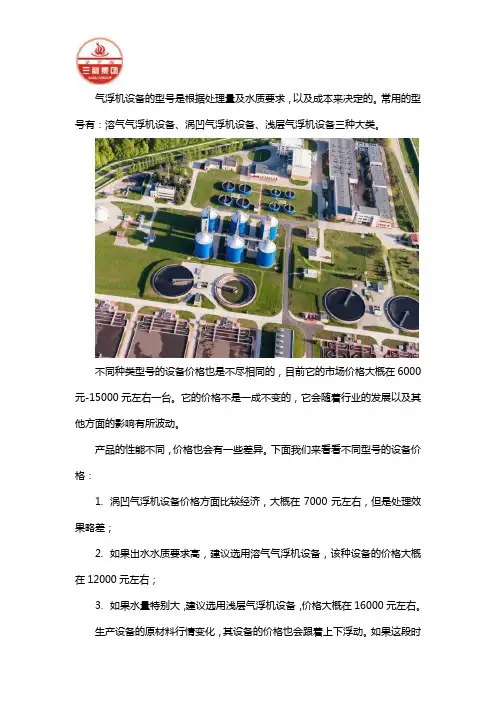

气浮机设备的型号是根据处理量及水质要求，以及成本来决定的。

常用的型号有：溶气气浮机设备、涡凹气浮机设备、浅层气浮机设备三种大类。

不同种类型号的设备价格也是不尽相同的，目前它的市场价格大概在6000元-15000元左右一台。

它的价格不是一成不变的，它会随着行业的发展以及其他方面的影响有所波动。

产品的性能不同，价格也会有一些差异。

下面我们来看看不同型号的设备价格：
1.涡凹气浮机设备价格方面比较经济，大概在7000元左右，但是处理效果略差；
2.如果出水水质要求高，建议选用溶气气浮机设备，该种设备的价格大概在12000元左右；
3.如果水量特别大，建议选用浅层气浮机设备，价格大概在16000元左右。

生产设备的原材料行情变化，其设备的价格也会跟着上下浮动。

如果这段时
间钢铁价格较高，那产品的价格相应的就会变高，大概在10000元左右，制造商为了能盈利，肯定要把价格提高。

当钢铁价格变低时，设备的价格相应的就会变低，大概在8000元左右。

三利环保设备制造有限公司是集倡导、开发绿色环保技术研究、研发、生产气浮机、污水处理设备、承接环境保护工程的设计、安装及工程配套、生产各种除尘器配件、控制仪器及各种工业滤布的综合型环保高新技术企业。

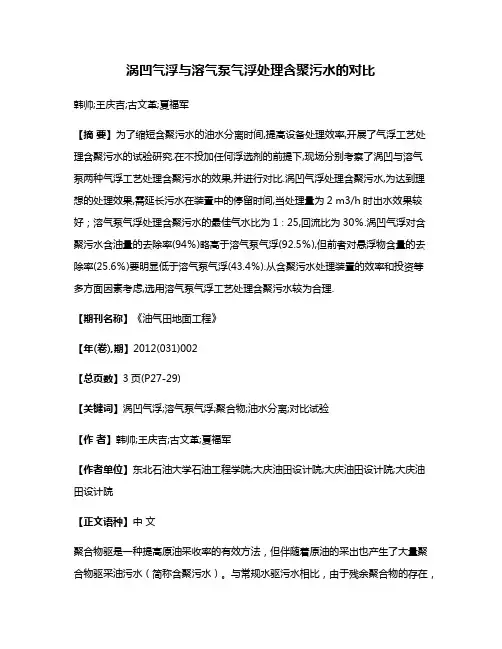

涡凹气浮与溶气泵气浮处理含聚污水的对比韩帅;王庆吉;古文革;夏福军【摘要】为了缩短含聚污水的油水分离时间,提高设备处理效率,开展了气浮工艺处理含聚污水的试验研究.在不投加任何浮选剂的前提下,现场分别考察了涡凹与溶气泵两种气浮工艺处理含聚污水的效果,并进行对比.涡凹气浮处理含聚污水,为达到理想的处理效果,需延长污水在装置中的停留时间,当处理量为2 m3/h时出水效果较好；溶气泵气浮处理含聚污水的最佳气水比为1∶25,回流比为30％.涡凹气浮对含聚污水含油量的去除率(94％)略高于溶气泵气浮(92.5％),但前者对悬浮物含量的去除率(25.6％)要明显低于溶气泵气浮(43.4％).从含聚污水处理装置的效率和投资等多方面因素考虑,选用溶气泵气浮工艺处理含聚污水较为合理.【期刊名称】《油气田地面工程》【年(卷),期】2012(031)002【总页数】3页(P27-29)【关键词】涡凹气浮;溶气泵气浮;聚合物;油水分离;对比试验【作者】韩帅;王庆吉;古文革;夏福军【作者单位】东北石油大学石油工程学院;大庆油田设计院;大庆油田设计院;大庆油田设计院【正文语种】中文聚合物驱是一种提高原油采收率的有效方法，但伴随着原油的采出也产生了大量聚合物驱采油污水（简称含聚污水）。

与常规水驱污水相比，由于残余聚合物的存在，含聚污水黏度升高，水中油滴和固体悬浮物的乳化稳定性显著增强，使得油水分离和含油处理难度加大，用常规混凝—沉降—过滤工艺处理难以达到回注地层的水质标准[1]。

为此，开展了涡凹与溶气泵两种气浮工艺处理含聚污水技术的现场试验研究。

选取大庆油田某采油厂内联合站来液为试验介质，首先在室内利用静置浮升法开展静沉试验。

试验方法：将原水水样在40℃恒温且不投加浮选剂的情况下，经过特定时间段（0min、2min、5min、10min、20min、30min、1 h、1.5 h、2 h、4 h、8 h、12 h）沉降后，依次取得沉降柱底部水样，检测其含油量和悬浮物含量，从而判定水样的油水分离性质。

气浮机沉淀器设备解析平流式溶气气浮机结构特点平流式溶气气浮机主体为长方形钢制结构。

主要部件由溶气泵、空压机、溶气罐、长方形箱体、气浮系统、刮泥系统等组成。

1.溶气罐产生气泡细小，粒径为20-40Unb粘附絮凝物牢固，能够达到良好的气浮效果；2.絮凝剂使用量少，成本降低；3.操作规程易于掌握，水质水量易于控制，管理简单。

4.设有反冲洗系统，释放器不易堵塞。

5、克服传统气浮装置运行不稳定、气泡大及释放头堵塞等诸多问题。

6、由于气浮过程是一个好氧过程，使污泥产生的臭气问题得到了很好的解决。

优点溶气气浮机的几个优势，如下：(1)溶气气浮机长期稳定性能、易操作、易维护、低噪音；(2)溶气气浮机(溶气气浮设备)微气泡与悬浮颗粒的高效吸附，提高了SS的去除效果；(3)气浮机自动控制及简便的维护，使其成为真正的“傻瓜”式处理系统。

(4)溶气气浮机多相流泵可取代加压泵、空压机、大型溶气罐、射流器及释放头等；(5)溶气水溶解效率80-100%,比传统溶气气浮效率高3倍；(6)溶气气浮机可以边吸水边吸气、泵内加压混合、气液溶解效率高、微细气泡W20um;(7)多层排泥，确保出水效果；(8)低压运行，溶气效率高达99%,释气率高达99沆工作原理溶气罐产生溶气水，溶气水通过释放器减压释放到待处理的水中。

溶解在水中的空气从水中释放出来，形成20-40Unl的微小细泡，微气泡同污水中的悬浮物结合，使悬浮物比重小于水，并逐渐浮到水面形成浮渣。

水面上备有刮板系统，将浮渣刮入污泥池。

清水从下部经溢流槽进入清水池。

使用范围1.用于去除污水中固体悬浮物、油脂和各种胶状物，如：石化、煤矿、造纸、印染、屠宰、酿造等工业企业的污水处理；2.用于回收有用物质，如：造纸白水中细小纤维的收集。

安装步骤与维护安装步骤：溶气气浮机广泛应用于给排水及废水处理中，它可以有效地去除废水中难以沉淀的轻浮絮体。

它的安装步骤应该如下：(1)溶气气浮机的电器箱一般应放置在扶梯侧面，环境应干净、清洁。

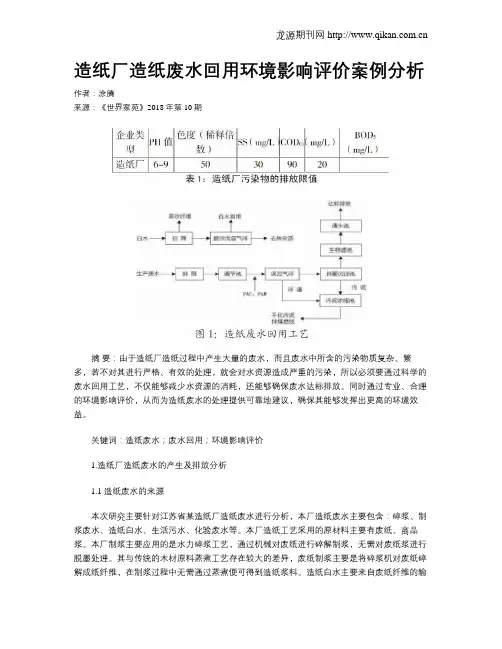

造纸厂造纸废水回用环境影响评价案例分析作者：涂腾来源：《世界家苑》2018年第10期摘要：由于造纸厂造纸过程中产生大量的废水，而且废水中所含的污染物质复杂、繁多，若不对其进行严格、有效的处理，就会对水资源造成严重的污染，所以必须要通过科学的废水回用工艺，不仅能够减少水资源的消耗，还能够确保废水达标排放。

同时通过专业、合理的环境影响评价，从而为造纸废水的处理提供可靠地建议，确保其能够发挥出更高的环境效益。

关键词：造纸废水；废水回用；环境影响评价1.造纸厂造纸废水的产生及排放分析1.1 造纸废水的来源本次研究主要针对江苏省某造纸厂造纸废水进行分析，本厂造纸废水主要包含：碎浆、制浆废水、造纸白水、生活污水、化验废水等。

本厂造纸工艺采用的原材料主要有废纸、商品浆。

本厂制浆主要应用的是水力碎浆工艺，通过机械对废纸进行碎解制浆，无需对废纸浆进行脱墨处理。

其与传统的木材原料蒸煮工艺存在较大的差异，废纸制浆主要是将碎浆机对废纸碎解成纸纤维，在制浆过程中无需通过蒸煮便可得到造纸浆料。

造纸白水主要来自废纸纤维的输送、纸张成型的网部及压榨部排出的，造纸白水中存在大量的废纸纤维、无机填料、化学助剂等，造纸白水主要因为浆料种类、废纸种类、造纸工艺等呈现出不同的物化特性。

1.2 废水的水质水量造纸厂造纸废水中含有的污染物质主要有以下几种：CODCr、BOD5、SS。

造纸厂可按照市场的需求及实际的销售情况对产品的产量进行调节，所以造纸废水的排放极不稳定，在不同的时间废水的水量水质存在较大的浮动。

按照造纸厂提交的厂方基本资料及造纸工艺流程及其他竞争对手的基本情况，本厂造纸废水的排放量约490万t/a。

1.3 污水排放标准本厂所在地遵循的水环境质量标准为Ⅳ类标准，按照我国相关部门颁布的《制浆造纸工业水污染物排放标准》中要求造纸厂应执行新建工厂水污染物排放限值，以下为造纸厂污染物的排放限值。

2.造纸厂造纸废水回用工艺分析（1）白水处理回用在造纸厂排放的造纸废水中，造纸白水是其中产量最大、污染程度最高的污染源，造纸白水中含有大量的纤维、无机填料与化学助剂，而对造纸白水进行回收的目的就是为了将水中富含的纤维进行收集，从而对这些资源进行生产再利用，并降低造纸废水的排放量，节省水资源的过度消耗。

涡凹气浮机我公司临沂圣鑫环保科技有限公司生产的气浮机涡凹气浮机属于高效气浮机。

随着我国经济的快速发展，人们生活水平的不断提高，人们对生活的质量和生存的环境的要求越来越高；同时快速发展消耗了大量的资源，产生着大量的废物，威胁着人们的生活生存质量，发展经济治理污染，已成为现代社会的共识，党中央国务院适时提出走可持续发展、创造和谐社会的国家发展战略，更是为我们指明了工作的方向。

作为造纸行业，清洁生产、废水处理在国际上已成为一种潮流，在国内也必将成为一种发展趋势，更是造纸业义不容辞的责任。

造纸废水的处理，由于技术和处理成本的原因，多年来一直困扰着造纸业，使其成为造纸厂得一大沉重负担，设计一种高效能的污水处理设备便成为造纸业和机械业的共同愿望，我公司及时跟国际上先进的污水处理技术，结合多年来废水处理的经验，设计开发工作原理：临沂圣鑫环保科技有限公司生产的气浮机涡凹气浮机是叶轮气浮的改进形式。

它是利用射流泵叶轮在池内高速旋转产生负压吸入空气，高速旋转的叶轮将吸入的空气切割成小气泡，从而实现气浮的目的。

结构：该涡凹气浮机主要有气浮箱体、涡凹曝气机、链式刮泥系统、浮渣收集和排泄系统、溢流出水系统、电控系统、配药罐，贮药罐、玻璃转子流量计、回流管道、加药泵、环形操作台。

用途：该产品涡凹气浮机用于出去工业和污水中的固体悬浮物、油脂、胶状物等杂质。

在化学絮凝剂的帮助下，可以最大程度上降低污水中产生的副产品，还可以再回收利用。

优点：该产品依照美国九十年流行样机设计,该系统对COD,BOD去除率达85%以上，ss去除率高达90%以上，技术先进，结构简单,处理效率高，出水水质好,对水质水量的变化有很强的适应性,运行可靠，操作维护简便，占地面积小;运行费用低；抗负荷能力强；配套设施少，维护工作量小，是目前国内最先进的污水处理设备。

案例：在造纸工业中，该机用于纸机白水及中段废水如脱墨废水的处理，一方面可以回收纤维，另一方面可以使处理后的污水再次利用。

溶气气浮机介绍溶气气浮机是一种常用的水处理设备，用于去除水中的悬浮物和溶解气体。

它采用了溶气气浮技术，通过将气体溶解在水中，形成微小气泡，利用气泡与悬浮物颗粒的接触来实现固液分离。

溶气气浮机的工作原理是利用气泡对悬浮物颗粒的附着和上升速度快于水的原理，使悬浮物颗粒浮起并从水中分离出来。

在溶气气浮机中，通过加压将气体（通常为空气或二氧化碳）溶解在水中，形成饱和溶液。

然后，通过减压释放溶解的气体，使气体迅速从饱和状态转变为过饱和状态，形成微小气泡。

这些微小气泡与悬浮物颗粒接触后，会在表面产生附着力，使悬浮物颗粒浮起。

随后，浮起的颗粒会被集中起来，形成泥块，最终从水中排出，从而实现水的净化处理。

溶气气浮机具有处理效果好、操作简便、占地面积小等优点。

首先，溶气气浮机可以有效去除水中的悬浮物，包括悬浮固体、胶体物质和油脂等。

这些悬浮物对于水的透明度和水质有着重要影响，通过使用溶气气浮机可以将悬浮物去除，提高水的透明度和品质。

其次，溶气气浮机操作简单方便，只需将水与气体充分接触，并进行适当的调控，即可实现水的净化处理。

此外，溶气气浮机体积小巧，占地面积较小，适用于空间有限的场所。

溶气气浮机的应用范围广泛，包括污水处理厂、水厂、造纸厂、食品加工厂等。

在污水处理厂中，溶气气浮机可以用于去除污水中的悬浮物和油脂，提高出水水质，符合环保要求。

在水厂中，溶气气浮机可以用于混凝沉淀后的水的二次净化处理，去除残余的悬浮物和胶体物质，提高水的透明度和口感。

在造纸厂和食品加工厂中，溶气气浮机可以用于处理废水，去除废水中的悬浮物和有机物，减少对环境的污染。

溶气气浮机是一种常用的水处理设备，通过溶气气浮技术实现水的净化处理。

它具有处理效果好、操作简便、占地面积小等优点，并广泛应用于污水处理厂、水厂、造纸厂、食品加工厂等场所。

通过使用溶气气浮机，可以有效去除水中的悬浮物和油脂，提高水的透明度和品质，达到环保要求。

溶气气浮机在水处理领域发挥着重要的作用，为人们提供了清洁、健康的水资源。

气浮机气浮机是溶气系统在水中产生大量的微细气泡，使空气以高度分散的微小气泡形式附着在悬浮物颗粒上，造成密度小于水的状态，利用浮力原理使其浮在水面，从而实现固-液分离的水处理设备。

气浮机分为超效浅层气浮机，涡凹气浮机，平流式气浮机。

目前在给水、工业废水和城市污水处理方面都有应用。

气浮机优点在于它固-液分离设备具有投资少、占地面极小、自动化程度高、操作管理方便等特点。

中文名；气浮机外文名；TDAF原理；浮力原理特点；自动化程度高、操作管理方便目录.1基本介绍.2用途.3分类.4应用基本介绍气浮机是利用小气泡或微小气泡使介质中的杂质浮出水面机器。

对水体中含有的一些比重接近于水的细微籍其自重难于下沉或上浮即可采用该气浮装置。

目前在给排水方面，预处理的水质，除一些含砂较多的原水水体以及含机械杂质较重的污水外，大部分都是质轻的悬浮颗粒。

例如：湖泊、水库及部分江河中的藻类；植物残体及细小的胶体杂质；印染行业的染料颗粒；造纸、化纤行业的短纤维；炼油、化工行业的石油及有机溶剂的微滴；电镀和酸洗废水中的重金属离子；电泳漆废水等等；都是比重十分接近于水的轻质颗粒。

对于这些原水，若沿用传统的沉淀方法，效果必然很差，尤其在冬季低温条件下，由于混凝和水力条件变劣，处理效果更难保证。

可以想象，难以沉淀的絮粒，硬要使其下沉，势必事倍功半，倒不如因势利导，人为地向水体中导入气泡，使其粘附于絮粒上，从而大幅度地降低絮粒的整体密度，并借气泡上升的速度，强行使其上浮，以此实现快速的固液分离。

从这个意义上来说，气浮技术的出现，是对重力沉降法的一次革命，它开拓了固、液分离技术的新领域。

用途OLTE气浮机是一种去除各种工业和市政污水中的固体悬浮物、油脂及各种胶状物的设备。

该设备广泛应用于炼油、化工、酿造、植物油生产与精炼、屠宰、电镀、印染等工业废水和市政污水的处理。

分类涡凹气浮机涡凹气浮机主要通过OLTE涡凹曝气头高速旋转曝气叶轮，使气体在液体中快速分散，已达到气浮效果。

关于气浮机的分类你知道分为哪几类
气浮机是溶气系统在水中产生大量的微细气泡，使空气以高度分散的微小气泡形式附着在悬浮物颗粒上，造成密度小于水的状态，利用浮力原理使其浮在水面，从而实现固-液分离的水处理设备。

一、涡凹气浮机
涡凹气浮机主要通过OLTE涡凹曝气头高速旋转曝气叶轮，使气体在液体中快速分散，已达到气浮效果。

高速旋转的曝气叶轮以每分钟2900转的速度旋转。

而气体从叶轮进入液体无法快速的扩散，*二个叶片将其切割成两个气泡，反复高速的旋转切割，*终达到微小气泡，产生气浮效果。

二、OLTE溶气气浮机
OLTE溶气气浮机主要是通过将气体溶解和超饱和溶解，*后释放于气浮池中达到气浮效果
三、分散气浮机
分散气浮机主要是通过分散器将气泡粉碎已达到气浮效果
四、超效浅层气浮机
超效浅层气浮装置是一种先进气浮系统，成功地运用“浅池理论”和“零速”原理进行设计，集凝聚、气浮、撇渣、沉淀、刮泥于一体，是一种高效节能的水质净化设备.CQJ型超效浅层离子气浮是集絮凝、气浮、撇渣、刮泥以一体的气浮装置，运用了“浅池理论”及“零速原理”进行设计，停留时间仅需3-5分钟，强制布水，进出水都是静态的，微气泡与絮粒的粘附发生在包括接触区在内的整个气浮分离过程，浮渣瞬时排出，水体扰动小出水悬浮物低，出渣含固率高，悬浮物去除率可达90%—99.5%以上，COD的去除率可达到65%—90%，色度的去除率可达到70%—95%。

特别的溶气系统设计，体积小，溶气效率高，结构紧凑。

设备占地面积小，效率高。

目前常用的气浮机有以下几类1、平流式加压溶气气浮机：溶气方式为加压射流（内部不容易堵塞）,这类气浮是目前国内用的比较广泛的,结构也相对简单,现场操作安装比较简单,适用于各类工业废水和市政废水的预处理及部分后续处理.2、竖流式加压溶气气浮机：溶气方式为加压射流,这类气浮目前在国内来说运用的非常少,由于结构复杂,高度较高,操作维护比较困难等特点,所以相对比于平流式加压溶气气浮效果要大打折扣,只有在占地空间上存在优势.3、多相混溶气浮机（也叫溶气泵气浮）：溶气方式为泵前负压吸气,这类气浮目前在国内运用的比较多,由于其无需空压机和压力容器（大储气罐除外）等特点,基本可以代替传统的有水泵、空压机、溶气罐等形式的加压溶气气浮,一般选择进口溶气泵,如EDUR、尼可尼等,国内溶气泵效果及使用寿命均不能和进口的相比.4、高效浅层气浮机：溶气方式为加压射流,这类气浮在国内运用的也相当广泛,尤其在造纸行业,其他行业近几年也开始慢慢使用,由于结构复杂,技术含量相对比较高,目前国内做的好的并不是很多（适用于处理水量较大的项目,水量低于100T/H的建议用GF型溶气气浮）.5、涡凹气浮机：溶气方式为叶轮高速旋转负压吸气产生微气泡,这类气浮国内运用的比较广泛,主要在含油废水的预处理段,效果较好.6、序进式气浮机：溶气方式为涡凹曝气+多相混溶（溶气泵）,其实这类气浮在国内很早就有使用的,即涡凹气浮+溶气气浮组合使用的,在含油废水处理中运用较多,只不过近几年开始推广这种组合,并不是新的技术.7、催化氧化气浮机：溶气方式为催化氧化罐+加压射流溶气,这类气浮在国内运用的极少,主要用于浓度、COD等比较高难处理的特种废水.8、多级气浮机：溶气方式为加压射流,这类气浮运用的也比较多,特点是占地面积小,处理能力高,耐冲击负荷大.9、实验气浮：主要用于各类废水的气浮可行性的定性定量飞分析.10、微型气浮：主要用于小水量的废水处理.。

溶气气浮的分类及设计原理溶气气浮是气浮的一种，它利用水在不同压力下溶解度不同的特性，对全部或部分待处理(或处理后)的水进行加压并加气，增加水的空气溶解量，通入加过混凝剂的水中，在常压情况下释放，空气析出形成小气泡，粘附在杂质絮粒上，造成絮粒整体密度小于水而上升，从而使固液分离。

溶气气浮适用于处理低浊度、高色度、高有机物含量、低含油量、低表面活性物质含量或具有富藻的水。

相对于其它的气浮方式，它具有水力负荷高，池体紧凑等优点。

但是它的工艺复杂，电能消耗较大，空压机的噪音大等缺点也限制着它的应用。

1 分类根据不同的划分原则，DAF可以有不同的分类。

1．1 根据气泡从水中析出时所处压力的不同，可分为真空式气浮法与压力溶气气浮法两种。

前者利用抽真空的方法在常压或加压下溶解空气，然后在负压下释放微气泡，供气浮使用；后者是在加压情况下，使空气强制溶于水中，然后突然减压，使溶解的气体从水中释放出来，以微气泡形式粘附上絮粒，一起上浮。

1．1．1 真空式气浮池，虽然能耗低，气泡形成和气泡与絮粒的粘附较稳定；但气泡释放量受限制；而且，一切设备部件，都要密封在气浮池内；气浮池的构造复杂；只适用于处理污染物浓度不高的废水，因此实际应用不多。

1．1．2 压力溶气气浮法是目前国内外最常采用的方法，可选择的基本流程有全流程溶气气浮法、部分溶气气浮法和部分回流溶气气浮法三种。

1．1．2．1 全流程溶气气浮法全流程溶气气浮法是将全部废水用水泵加压，在溶气罐内，空气溶解于废水中，然后通过减压阀将废水送入气浮池。

流程图见图1。

它的特点是：①溶气量大，增加了油粒或悬浮颗粒与气泡的接触机会；②在处理水量相同的条件下，它较部分回流溶气气浮法所需的气浮池小。

③全部废水经过压力泵，所需的压力泵和溶气罐均较其他两种流程大，因此投资和运转动力消耗较大。

1．1．2．2 部分溶气气浮法部分溶气气浮法是取部分废水加压和溶气，其余废水直接进入气浮池并在气浮池中与溶气废水混合。

浅析超效浅层气浮一、概述我公司生产的高效浅层气浮池是从与美国合作20多年的德国因德公司引进的国外先进技术，它广泛应用于造纸、化工、印染、炼焦等行业的污水处理中。

下面从气浮系统的分离设备、溶气、释放方式等方面分析比较了涡凹传统气浮设备的落后和超效浅层气浮设备的先进，并举例说明了应用情况。

1、溶气气浮机理溶气气浮是气浮法中应用最广泛、最可靠的一种。

溶气气浮就是设法在待处理水中通入大量密集的微细气泡，使其与杂质、絮粒互相粘附，形成整体比重小于水的浮体，从而依靠浮力上至水面，以完成固、液，液、液分离的净水方法。

它在造纸、炼油、印染等行业的应用是非常广泛的。

二：超效浅层气浮设备1：结构原理中央旋转部分包括进水口、出水口和污泥去除机械，这部分和螺旋泥斗以和进水流速一致的速度沿池旋转。

原水从池中心的旋转接头进入，通过配水器布水，配水器的移动速度和进水流速相同，这样就产生了“零速度”，我们定义为“零速原理”，这一原理的应用是本设备的关键，这样进水不会对原水产生扰动，使得颗粒的悬浮和沉降在一种静态下进行。

收集浮渣的螺旋泥斗也是一项专利，它收集的浮渣靠重力作用排放到静止的中央部分。

根据气浮池直径的大小和浮渣的厚薄，螺旋泥斗亦可分别选用一斗、二斗或三斗的结构形式。

清水由集水管排出，集水管连在中央部分和它一齐旋转，这样原水的气浮分离时间就是中央旋转部分的回转周期。

连在移动的配水器上的刮板将池底和池壁上的沉泥刮集到泥斗中，定期排放。

行走部分和泥斗的转动由调速电机驱动，中心滑环供电。

2：基本设计参数①：表面负荷9.6～12m3/m2h；②：回流比20%～40%；③：分离时间3～5min；④：溶气压力5～5.5bar(表压)；⑤：气浮池深650mm；⑥：气浮池有效水深480mm。

3：设备在应用中的优缺点⑴超效浅层气浮①：微细气泡与絮粒的粘附发生在整个气浮分离过程，也就是说没有气浮死区；②：应用“浅池理论”进行设计，池深只有650mm，有效水深＜550mm，另外进、出水的巧妙隔离，使悬浮物的分离不受V上、V下的限制，气浮分离时间只有3～5分钟，使设备的占用空间大幅度减小。

涡凹-溶气组合气浮工艺在污水预处理中的应用摘要：采用涡凹-溶气组合气浮工艺对污水进行预处理，运行效果显示，该工艺对污水中的油和悬浮物具有显著的去除效果，对后续生化处理单元的稳定运行具有重要意义。

关键词：涡凹气浮；溶气气浮；组合气浮工艺；污水预处理某污水处理场建有化工污水处理和腈纶污水处理两套污水处理装置，原设计均采用射流气浮分别作为来水中油和悬浮物的去除工艺，以达到后续生化系统所需要的进水水质的指标要求。

但是，在实际运行过程中发现，射流气浮工艺存在溶气水不稳定、产生气泡大、溶气效果较差的问题，且溶气释放器经常堵塞影响形成有效的溶气水，导致射流气浮工艺对污染物的去除效率低。

因此，为了提高装置运行水平，将原有射流溶气气浮工艺改造为涡凹气浮与溶气气浮组合的两级气浮工艺，提高了装置对污染物的去除效率。

1射流溶气气浮工艺介绍射流溶气气浮工艺的工作原理主要为：空气通过溶气泵送入压力溶气罐内，在0.5MPa压力下被强制溶解在水中，在突然释放的情况下，溶解在水中的空气析出，形成大量致密的微气泡群在缓慢上升过程中吸附在悬浮物密度下降而上浮，达到去除悬浮物、油和COD等污染物的目的[1-2]。

工艺流程简图见图1。

图1 射流溶气气浮工艺流程简图2涡凹-溶气组合气浮工艺介绍涡凹-溶气组合气浮工艺分为前段CAF涡凹气浮段和后段DAF溶气泵气浮段。

CAF段用于去除水中大部分的油和悬浮颗粒物，可应对高浓度废水及冲击负荷；DAF段用于进一步分离水中的细小絮体，保证高效稳定的出水效果。

CAF涡凹气浮段主要由曝气区、气浮区、回流管、刮渣系统等几部分组成，其工作原理为：加药混凝后的污水首先进入涡凹曝气区，通过涡凹曝气机底部的中空叶轮的快速旋转在水中形成了一个真空区，此时水面上的空气通过涡凹曝气机的中空轴抽送至水下，并在底部叶轮快速旋转产生的三股剪切力下被粉碎成微气泡。

分散后的气泡主要粒径在30～110μm之间，其中80～100μm的主要起气浮作用的气泡比例达到85%以上。
