涡凹气浮技术

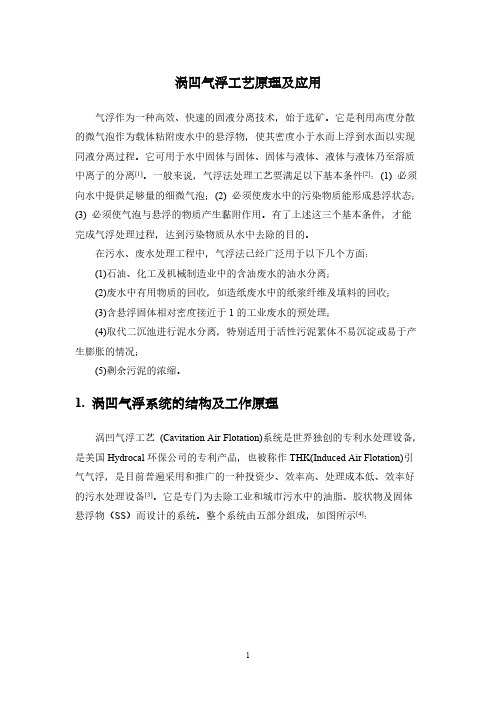

1. 涡凹气浮系统的结构及工作原理涡凹气浮工艺系统是世界水处理设备，是美国环保公司的产品，也被称作引气气浮，是目前普遍采用和推广的一种投资少、效率高、处理成本低、效率好的污水处理设备。

它是专门为去除工业和城市污水中的油脂、胶状物及固体悬浮物（SS）而设计的系统。

整个系统由五部分组成，如图所示：经预处理后的污水流入有涡凹曝气机的小型充气段，污水在上升的过程中通过充气段与曝气机产生的微气泡充分混合，曝气机将水面上的空气通过抽风管道转移到水下。

曝气机的工作原理是利用空气输送管道底部散气叶轮的高速转动在水中形成一个真空区，液面上的空气通过曝气机输入水中，填补真空，微气泡随之产生并螺旋型地升到水面，空气中的氧气也随之溶入水中。

由于气水混合物和液体之间密度的不平衡，产生了一个垂直向上的浮力，将SS带到水面。

上浮过程中，微气泡会附着到SS上，到达水面后SS便依靠这些气泡支撑和维持在水面。

刮泥机沿着整个液面运行，并将SS从气浮槽的进口端推到出口端的污泥排放管道中。

污泥排放管道里有水平的螺旋推进器，将所收集的污泥送入集泥池中。

净化后的污水流入溢流槽再自流至生化处理部分。

回流管道从曝气段沿着气浮槽的底部伸展。

产生微气泡的同时，涡凹曝气机会在有回流管的池底形成一个负压区，这种负压作用会使废水从池底回流至曝气区，然后又返回气浮段。

这个过程确保了40左右的污水回流及没有进水的情况下气浮段仍可进行工作2. 涡凹气浮系统运行的影响因素2.1 污水水质对涡凹气浮机的影响由于工业废水和污水中一般会含有相当比例的Ca2+、SO42-，而且在气浮过程中会投加一些浮选药剂，涡凹气浮系统运行一段时间后，气浮机轮、轴承处附着一层垢，会使气浮系统的效率降低。

2.2污水流量对处理效果的影响污水流量对处理效果的影响也是不容忽视的。

在气浮机运行时保证每间气浮池的配水均匀，流量的变化意味着污染物量的变化，需要及时调整药剂投加量才能取得效果。

当污水流量过大时，气浮池水平流速，停留时间缩短，对絮凝体上浮分离不利；流速过大会引起分离区水流紊动过大而造成泡絮结合体破碎。

新型气浮装置简介1.涡凹气浮涡凹气浮(Cavitation Air Flotation，简称CAF)系统是一种性能优良的新型机械碎气气浮技术，是美国麦王环保能源集团(Mc Wong International Inc.)成员企业Hydrocal公司的一体化专利产品，也是美国商务部和环保局的出口推荐技术，美国麦王环保能源集团成员企业韩国裕泉环保工程公司也生产该类设备。

如图1所示，CAF系统主要由曝气装置、刮渣装置和排渣装置组成，其中曝气装置主要是带有专利性质的涡凹曝气机，刮渣装置主要由刮渣机和牵引链条组成，排渣装置主要为螺旋推进器。

经过预处理后的污水流入装有涡凹曝气机的小型曝气段，涡凹曝气机底部散气叶轮的高速转动在水中形成一个真空区，从而将液面上的空气通过抽风管道输入水中，由叶轮高速转动而产生的三股剪切作用把空气粉碎成微气泡，空气中的氧气也随之溶入水中；固体悬浮物与微气泡粘附后上浮到水面，并通过呈辐射状的气流推动力将其驱赶到刮泥机附近。

刮泥机由电机-齿轮传动装置驱动，齿轮传动装置装在槽的一边；刮泥机沿着整个槽的液面宽度移动，将漂浮的固体悬浮物刮到倾斜的金属板上，再将其从气浮槽的进口端推到出口端的污泥排放管道中。

污泥排放管道内水平安装有螺旋输送器，将所收集的污泥送入集泥池中；螺旋输送器通常也由刮渣机的马达一同驱动。

净化后的污水经由金属板下方的出口进入溢流槽，溢流堰用来控制整个气浮槽的水位，以确保槽中的液体不会流入污泥排放管道内。

图1 涡凹曝气系统结构与工作原理示意图开放式的回流管道从曝气段沿气浮槽的底部伸展，涡凹曝气机在产生微气泡的同时，也会在有回流管的池底形成一个负压区，这种负压作用会使废水从池底回流至曝气段，然后又返回气浮段。

这个过程确保了30～50%左右的污水回流，即整套系统在没有进水的情况下仍可工作。

与DAF相比，CAF具有以下优点：①节省投资CAF系统通过专利曝气机来产生微气泡，不需要压力容气罐、空压机、循环泵等设备，因而设备投资少，占地面积小。

涡凹气浮机工艺流程
涡凹气浮机工艺流程是一种常用的水处理工艺，其主要目的是通过气浮机将悬浮在水中的固体颗粒和油脂等物质分离出来，从而达到净化水质的目的。

下面是该工艺的基本流程：
1. 水的预处理：将原水经过过滤器等设备，去除较大的悬浮物和杂质。

2. 涡凹器：将预处理后的水引入涡凹器，通过旋转涡流和离心作用将微小的悬浮物和油脂等物质聚集在一起。

3. 气浮池：将涡凹器中聚集的污物引入气浮池，通过注入气体产生的浮力将污物浮起来，从而达到固液分离的效果。

4. 污泥处理：将气浮池中浮起的污物收集起来，经过沉淀、过滤等处理，将其中的水分去除，形成污泥，再通过压滤机等设备，将污泥压成固体，最终进行处理和处置。

5. 出水处理：经过涡凹气浮机工艺处理后的水，需要进一步进行消毒等处理，从而达到符合国家水质标准的要求。

综上所述，涡凹气浮机工艺流程是一种高效的水处理工艺，具有处理效率高、运行成本低等优点，被广泛应用于市政、工业和农村等领域的水处理中。

- 1 -。

涡凹气浮设计说明涡凹气浮适用于处理中等规模水量、对于含有较高浓度悬浮物沉淀性差的废水分离效率较高。

涡凹气浮池的结构顺水流方向包括配水段、曝气段、气浮段、沉淀排泥段和溢流出水段、配曝气机、刮渣机、浮渣收集、污泥输送和液位控制系统。

在设计涡凹气浮时。

给供货商的设计条件包括废水处理规模、水质、特点、腐蚀性、pH、温度、负荷及处理要求。

曝气段由若干共壁的方形曝气格并联组成，曝气格数量与曝气机数量相等，每台曝气机安装在每格方池曝气格内，曝气格的池边尺寸不大于叶轮直径的6倍。

气浮段—般负荷取4~6m"/（h.m2），有效水深 1.5～2.0m 为目不值招过3m。

停留时间15～20min。

气浮段长宽比不小于4∶1。

管道接口包括进水口、出水口、排渣口和排泥放空口、进水为已和混凝剂混合反应后形成矾花后的进水.排渣管坡度0.02，排入浮渣池，浮渣外运。

池体材质根据水质和规模确定。

可以建成钢混或者碳钢（内壁防腐，可采用环氧煤沥青漆）。

涡凹曝气机的底部散气叶轮高速转动。

在水中形成一个真空区。

液面上的空气通过曝气机进入水中、产生微气泡，并在叶轮的强力搅动下螺旋地上升到水面。

在产生微气泡的同时。

涡凹曝气机会在有回流管的池底形成一个负压区，这种负压作用会使废水从池子的底部回流到曝气区，然后又返回气浮段。

叶轮直径、转速、叶轮与导向叶片的间距及吸气管安装位置是设计的关键。

设计中应和供货商多沟通。

其中，叶轮直径200～400mm，最大不应超过600mm;叶轮转速900～1500r/min，圆周线速度10）～15m/s;叶轮与导向叶片的间距应调整小于7～8mm。

池内设爬梯，自带现场控制箱，易起泡沫的废水需要加装喷淋消泡装置。

涡凹气浮原理涡凹气浮是一种常用的水处理技术，它利用气泡在水中的浮力和附着作用，将悬浮物质从水中移除，达到净化水质的目的。

涡凹气浮原理的核心在于利用气泡与悬浮物质的接触，通过气泡的浮力和附着作用，将悬浮物质从水中提取出来。

这种技术在水处理领域有着广泛的应用，包括污水处理、饮用水净化、工业废水处理等方面。

涡凹气浮原理的基本过程是，首先，通过气体发生器产生微小气泡，然后将这些气泡注入到水中，气泡在水中形成气泡群，随后在涡凹气浮池中与悬浮物质接触，悬浮物质附着在气泡表面，形成气浮体。

最后，气浮体上升到水面，形成浮渣，从而将悬浮物质从水中移除。

涡凹气浮原理的关键在于气泡的产生和悬浮物质的附着。

气泡的产生通常采用压缩空气或其他气体通过气体发生器产生微小气泡，这些微小气泡具有较大的比表面积，能够更好地与悬浮物质接触。

而悬浮物质的附着则是因为气泡表面的亲水性，使得悬浮物质在水中与气泡接触时，能够迅速附着在气泡表面，形成气浮体。

涡凹气浮原理的优点是高效、节能、易操作。

由于气泡具有较大的比表面积，能够更好地与悬浮物质接触，因此能够高效地将悬浮物质从水中提取出来。

同时，气泡的产生和悬浮物质的附着过程不需要消耗大量能源，能够实现节能效果。

此外，涡凹气浮设备通常结构简单，操作方便，能够满足不同规模的水处理需求。

然而，涡凹气浮原理也存在一些局限性。

首先，气泡的产生和悬浮物质的附着需要一定的时间，因此处理大量水量时，可能需要较大的处理设备和空间。

其次，气泡的产生和悬浮物质的附着受到水质和水温等因素的影响，可能需要对水质进行预处理或者调节操作参数，以达到最佳的处理效果。

总的来说，涡凹气浮原理是一种有效的水处理技术，通过气泡的浮力和附着作用，能够高效地将悬浮物质从水中移除，达到净化水质的目的。

在实际应用中，需要根据具体的水处理需求和水质特点，选择合适的涡凹气浮设备和操作参数，以实现最佳的处理效果。

同时，对于涡凹气浮技术的进一步研究和改进，也能够推动其在水处理领域的应用和发展。

涡凹气浮曝气机结构涡凹气浮曝气机是一种常见的水处理设备，主要用于废水处理、污水处理和水体曝气等领域。

它具有结构简单、工作效率高、能耗低等优点，在水处理过程中发挥着重要的作用。

涡凹气浮曝气机的结构主要包括曝气室、气浮池、气浮底板和曝气装置等组成。

曝气室是气浮曝气机中最关键的部分，它通过气体进入曝气室，产生气泡，并将气泡带入水中。

气泡在水中上升时，会带动水中的悬浮物质上升，并形成气泡浮力，从而实现废水的曝气和悬浮物的去除。

涡凹气浮曝气机的曝气装置采用涡旋式喷嘴，它能够将气体均匀地喷入曝气室中，并形成旋涡状的气泡流。

这种喷嘴结构可以增加气泡与水之间的接触面积，提高气泡的利用率，从而提高曝气效果。

同时，涡旋式喷嘴还能够使气泡在水中形成旋涡流动，增加气泡与悬浮物质的接触机会，加速悬浮物质的上升速度，提高废水处理效率。

除了曝气室和曝气装置，涡凹气浮曝气机还包括气浮池和气浮底板。

气浮池是用来收集上升的气泡和悬浮物质的地方，它具有一定的容积，可以有效地分离气泡和悬浮物质。

气浮底板是气浮池底部的一个平台，它可以帮助气泡和悬浮物质更好地上升到池面，并保持气泡和悬浮物质的分离。

涡凹气浮曝气机的工作原理是通过气泵将气体送入曝气室，形成气泡，并将气泡带入水中。

气泡在水中上升时，会带动水中的悬浮物质上升，并形成气泡浮力，从而实现废水的曝气和悬浮物的去除。

曝气过程中，气泡与悬浮物质发生接触和碰撞，使悬浮物质脱附并上升到气浮池中。

在气浮池中，悬浮物质逐渐沉积到池底，清水则从池面溢流出去，经过处理后再次回流到曝气室，形成循环。

涡凹气浮曝气机在水处理领域具有广泛的应用。

在废水处理中，它可以有效地去除废水中的悬浮物质和污染物，净化水质，达到排放标准。

在污水处理中，涡凹气浮曝气机可以将污水中的悬浮物质和有机物质去除，达到回用要求。

此外，在水体曝气中，涡凹气浮曝气机可以增加水体中的溶氧量，改善水质，维护水生态平衡。

涡凹气浮曝气机是一种结构简单、工作效率高、能耗低的水处理设备。
