法兰密封面常见的几种形式及加工要求

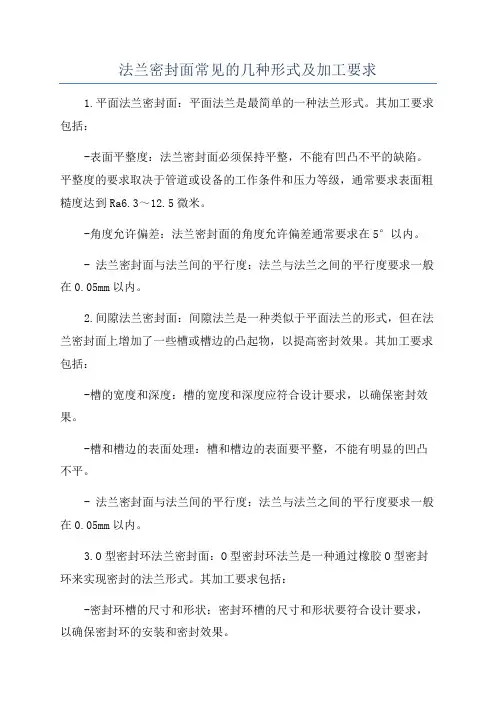

法兰密封面常见的几种形式及加工要求1.平面法兰密封面：平面法兰是最简单的一种法兰形式。

其加工要求包括：-表面平整度：法兰密封面必须保持平整，不能有凹凸不平的缺陷。

平整度的要求取决于管道或设备的工作条件和压力等级，通常要求表面粗糙度达到Ra6.3～12.5微米。

-角度允许偏差：法兰密封面的角度允许偏差通常要求在5°以内。

- 法兰密封面与法兰间的平行度：法兰与法兰之间的平行度要求一般在0.05mm以内。

2.间隙法兰密封面：间隙法兰是一种类似于平面法兰的形式，但在法兰密封面上增加了一些槽或槽边的凸起物，以提高密封效果。

其加工要求包括：-槽的宽度和深度：槽的宽度和深度应符合设计要求，以确保密封效果。

-槽和槽边的表面处理：槽和槽边的表面要平整，不能有明显的凹凸不平。

- 法兰密封面与法兰间的平行度：法兰与法兰之间的平行度要求一般在0.05mm以内。

3.O型密封环法兰密封面：O型密封环法兰是一种通过橡胶O型密封环来实现密封的法兰形式。

其加工要求包括：-密封环槽的尺寸和形状：密封环槽的尺寸和形状要符合设计要求，以确保密封环的安装和密封效果。

-密封环槽和密封环的表面处理：密封环槽和密封环的表面要平整，不能有明显的凹凸不平。

- 法兰密封面与法兰间的平行度：法兰与法兰之间的平行度要求一般在0.05mm以内。

4.溢流槽法兰密封面：溢流槽法兰是一种通过溢流槽来实现泄压或泄漏的法兰形式。

其加工要求包括：-溢流槽的尺寸和形状：溢流槽的尺寸和形状要根据设计要求进行加工，以满足泄压或泄漏的要求。

-溢流槽和溢流槽边的表面处理：溢流槽和溢流槽边的表面要平整，不能有明显的凹凸不平。

- 法兰密封面与法兰间的平行度：法兰与法兰之间的平行度要求一般在0.05mm以内。

以上是法兰密封面常见的几种形式及其加工要求。

不同形式的法兰密封面加工要求不同，但都需要保持表面平整度，确保与法兰之间的平行度，并符合设计要求的尺寸和形状。

加工过程中要注意避免出现明显的凹凸不平的情况，并进行适当的表面处理，以提高密封效果。

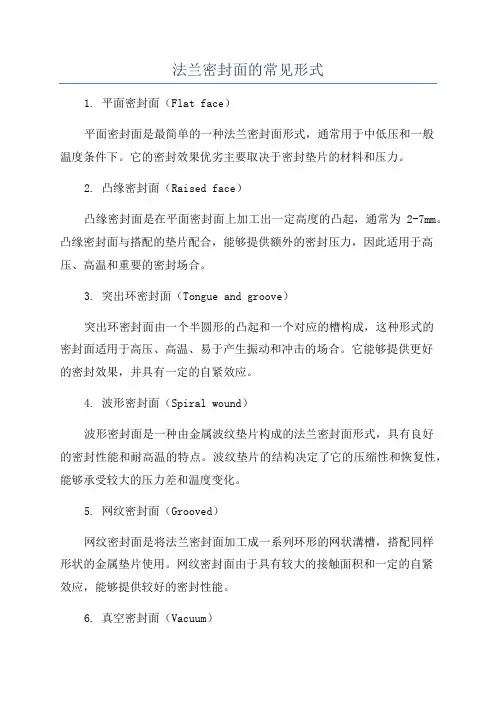

法兰密封面的常见形式1. 平面密封面（Flat face）平面密封面是最简单的一种法兰密封面形式，通常用于中低压和一般温度条件下。

它的密封效果优劣主要取决于密封垫片的材料和压力。

2. 凸缘密封面（Raised face）凸缘密封面是在平面密封面上加工出一定高度的凸起，通常为2-7mm。

凸缘密封面与搭配的垫片配合，能够提供额外的密封压力，因此适用于高压、高温和重要的密封场合。

3. 突出环密封面（Tongue and groove）突出环密封面由一个半圆形的凸起和一个对应的槽构成，这种形式的密封面适用于高压、高温、易于产生振动和冲击的场合。

它能够提供更好的密封效果，并具有一定的自紧效应。

4. 波形密封面（Spiral wound）波形密封面是一种由金属波纹垫片构成的法兰密封面形式，具有良好的密封性能和耐高温的特点。

波纹垫片的结构决定了它的压缩性和恢复性，能够承受较大的压力差和温度变化。

5. 网纹密封面（Grooved）网纹密封面是将法兰密封面加工成一系列环形的网状溝槽，搭配同样形状的金属垫片使用。

网纹密封面由于具有较大的接触面积和一定的自紧效应，能够提供较好的密封性能。

6. 真空密封面（Vacuum）真空密封面是专门设计用于真空系统的一种法兰密封面形式。

它通常采用O形密封圈作为密封媒介，能够有效防止气体泄漏和进入。

除了以上常见的法兰密封面形式，还有一些特殊用途的法兰密封面，例如锥形密封面、球囊密封面等。

不同的密封面形式适用于不同的工作条件和要求，选择合适的法兰密封面对于保证设备的正常运行和安全性至关重要。

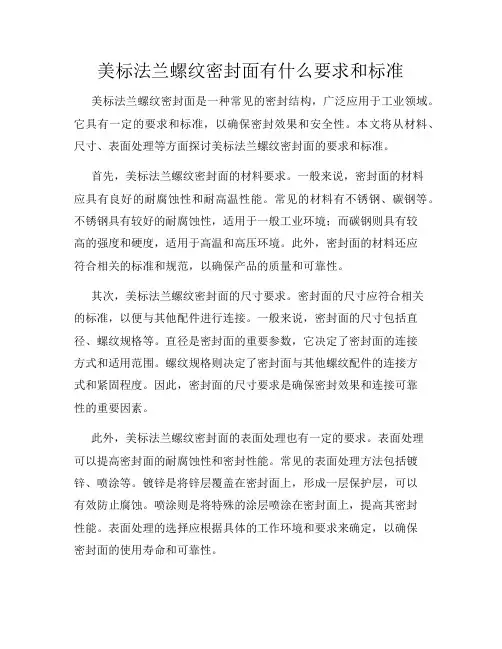

美标法兰螺纹密封面有什么要求和标准美标法兰螺纹密封面是一种常见的密封结构，广泛应用于工业领域。

它具有一定的要求和标准，以确保密封效果和安全性。

本文将从材料、尺寸、表面处理等方面探讨美标法兰螺纹密封面的要求和标准。

首先，美标法兰螺纹密封面的材料要求。

一般来说，密封面的材料应具有良好的耐腐蚀性和耐高温性能。

常见的材料有不锈钢、碳钢等。

不锈钢具有较好的耐腐蚀性，适用于一般工业环境；而碳钢则具有较高的强度和硬度，适用于高温和高压环境。

此外，密封面的材料还应符合相关的标准和规范，以确保产品的质量和可靠性。

其次，美标法兰螺纹密封面的尺寸要求。

密封面的尺寸应符合相关的标准，以便与其他配件进行连接。

一般来说，密封面的尺寸包括直径、螺纹规格等。

直径是密封面的重要参数，它决定了密封面的连接方式和适用范围。

螺纹规格则决定了密封面与其他螺纹配件的连接方式和紧固程度。

因此，密封面的尺寸要求是确保密封效果和连接可靠性的重要因素。

此外，美标法兰螺纹密封面的表面处理也有一定的要求。

表面处理可以提高密封面的耐腐蚀性和密封性能。

常见的表面处理方法包括镀锌、喷涂等。

镀锌是将锌层覆盖在密封面上，形成一层保护层，可以有效防止腐蚀。

喷涂则是将特殊的涂层喷涂在密封面上，提高其密封性能。

表面处理的选择应根据具体的工作环境和要求来确定，以确保密封面的使用寿命和可靠性。

最后，美标法兰螺纹密封面还有一些其他的要求和标准。

例如，密封面的加工精度要求较高，以确保与其他配件的连接紧密和密封效果良好。

此外，密封面还应具有一定的耐磨性和耐疲劳性能，以适应长期使用的需求。

同时，密封面的安装和拆卸也应方便快捷，以提高工作效率和减少人力成本。

综上所述，美标法兰螺纹密封面具有一定的要求和标准，包括材料、尺寸、表面处理等方面。

这些要求和标准旨在确保密封面的密封效果和安全性，提高产品的质量和可靠性。

在实际应用中，我们应根据具体的工作环境和要求选择合适的密封面，并严格按照相关的标准和规范进行生产和使用，以确保密封面的性能和可靠性。

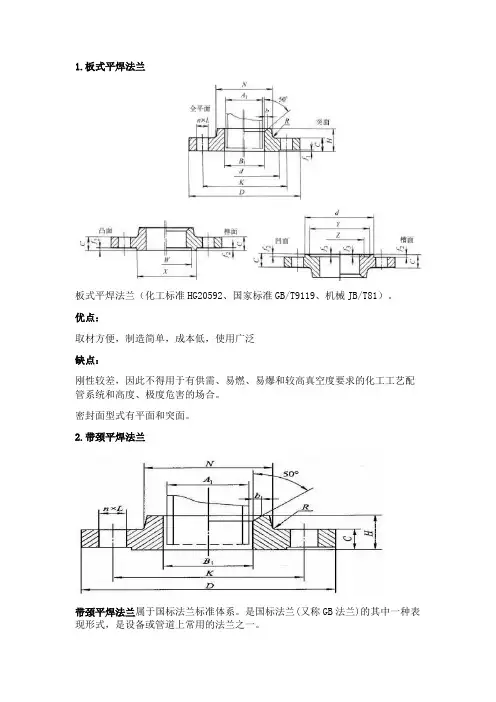

1.板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

3.带颈对焊法兰带颈对焊法兰的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

因此在运输途中更容易磕碰。

4.整体法兰整体法兰是一种法兰的连接方式。

也是属于带颈对焊钢制管法兰的一种。

材质有碳钢、不锈钢、合金钢等。

在国内各个标准之中，用IF来表示整体法兰。

多用于压力较高的管道之中。

生产工艺一般为铸造。

在法兰类型中就是用一个“IF”来表示整体法兰的类型。

一般为突面（RF）,如果在易燃、易爆、高度和极度危害的使用工况之中，则可以选用除了RF面之外的凸凹面（MFM）及榫槽面（TG）的密封面的形式。

5.承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。

密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）应用范围：锅炉压力容器、石油、化工、造船、制药、冶金、机械、冲压弯头食品等行业。

常用于PN≤10.0MPa，DN≤40的管道中。

6.螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。

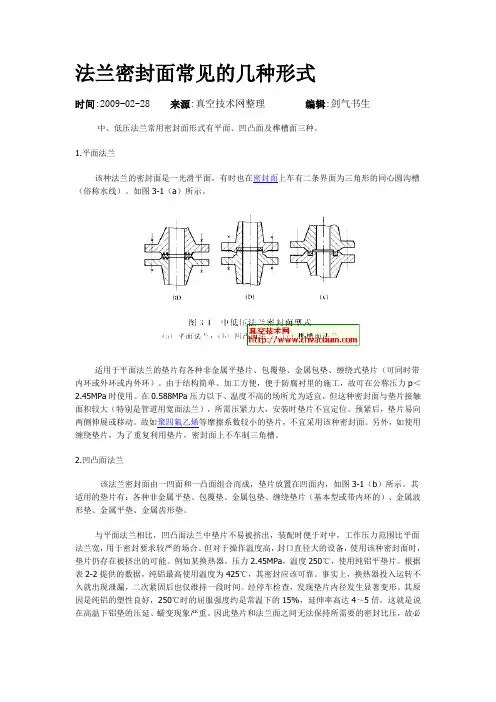

法兰密封面常见的几种形式时间:2009-02-28 来源:真空技术网整理编辑:剑气书生中、低压法兰常用密封面形式有平面、凹凸面及榫槽面三种。

1.平面法兰该种法兰的密封面是一光滑平面，有时也在密封面上车有二条界面为三角形的同心圆沟槽（俗称水线）。

如图3-1（a）所示。

适用于平面法兰的垫片有各种非金属平垫片、包覆垫、金属包垫、缠绕式垫片（可同时带内环或外环或内外环）。

由于结构简单、加工方便，便于防腐衬里的施工，故可在公称压力p＜2.45MPa时使用。

在0.588MPa压力以下、温度不高的场所尤为适宜，但这种密封面与垫片接触面积较大（特别是管道用宽面法兰），所需压紧力大，安装时垫片不宜定位。

预紧后，垫片易向两侧伸展或移动。

故如聚四氟乙烯等摩擦系数较小的垫片，不宜采用该种密封面。

另外，如使用缠绕垫片，为了重复利用垫片，密封面上不车制三角槽。

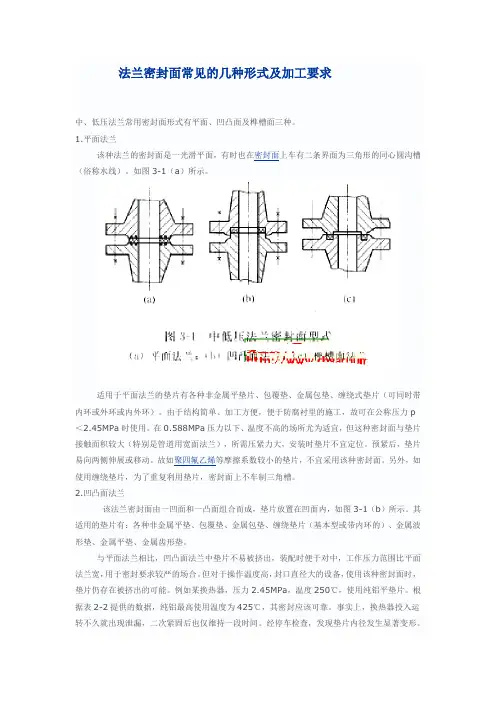

2.凹凸面法兰该法兰密封面由一凹面和一凸面组合而成，垫片放置在凹面内，如图3-1（b）所示。

其适用的垫片有：各种非金属平垫、包覆垫、金属包垫、缠绕垫片（基本型或带内环的）、金属波形垫、金属平垫、金属齿形垫。

与平面法兰相比，凹凸面法兰中垫片不易被挤出，装配时便于对中，工作压力范围比平面法兰宽，用于密封要求较严的场合。

但对于操作温度高，封口直径大的设备，使用该种密封面时，垫片仍存在被挤出的可能。

例如某换热器，压力2.45MPa，温度250℃，使用纯铝平垫片。

根据表2-2提供的数据，纯铝最高使用温度为425℃，其密封应该可靠。

事实上，换热器投入运转不久就出现泄漏，二次紧固后也仅维持一段时间。

经停车检查，发现垫片内径发生显著变形。

其原因是纯铝的塑性良好，250℃时的屈服强度约是常温下的15%，延伸率高达4～5倍，这就是说在高温下铝垫的压延、蠕变现象严重。

因此垫片和法兰面之间无法保持所需要的密封比压，故必须更换垫片材质或采用榫槽面法兰以及带有两道止口的凹凸面法兰（如高压密封中，金属平垫所采用的法兰面结构）予以解决。

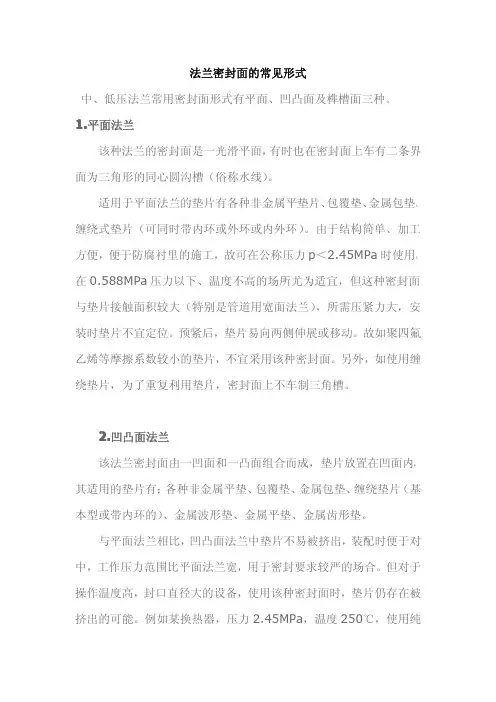

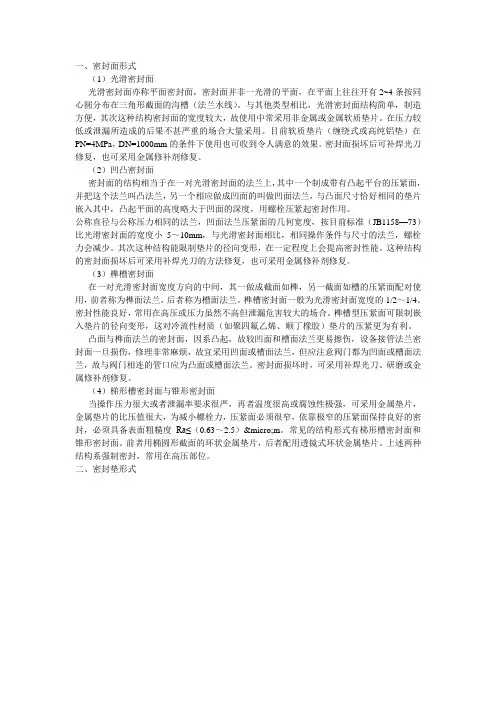

法兰密封面的常见形式中、低压法兰常用密封面形式有平面、凹凸面及榫槽面三种。

1.平面法兰该种法兰的密封面是一光滑平面，有时也在密封面上车有二条界面为三角形的同心圆沟槽（俗称水线）。

适用于平面法兰的垫片有各种非金属平垫片、包覆垫、金属包垫、缠绕式垫片（可同时带内环或外环或内外环）。

由于结构简单、加工方便，便于防腐衬里的施工，故可在公称压力p＜2.45MPa时使用。

在0.588MPa压力以下、温度不高的场所尤为适宜，但这种密封面与垫片接触面积较大（特别是管道用宽面法兰），所需压紧力大，安装时垫片不宜定位。

预紧后，垫片易向两侧伸展或移动。

故如聚四氟乙烯等摩擦系数较小的垫片，不宜采用该种密封面。

另外，如使用缠绕垫片，为了重复利用垫片，密封面上不车制三角槽。

2.凹凸面法兰该法兰密封面由一凹面和一凸面组合而成，垫片放置在凹面内，其适用的垫片有：各种非金属平垫、包覆垫、金属包垫、缠绕垫片（基本型或带内环的）、金属波形垫、金属平垫、金属齿形垫。

与平面法兰相比，凹凸面法兰中垫片不易被挤出，装配时便于对中，工作压力范围比平面法兰宽，用于密封要求较严的场合。

但对于操作温度高，封口直径大的设备，使用该种密封面时，垫片仍存在被挤出的可能。

例如某换热器，压力2.45MPa，温度250℃，使用纯铝平垫片。

纯铝最高使用温度为425℃，其密封应该可靠。

事实上，换热器投入运转不久就出现泄漏，二次紧固后也仅维持一段时间。

经停车检查，发现垫片内径发生显著变形。

其原因是纯铝的塑性良好，250℃时的屈服强度约是常温下的15%，延伸率高达4～5倍，这就是说在高温下铝垫的压延、蠕变现象严重。

因此垫片和法兰面之间无法保持所需要的密封比压，故必须更换垫片材质或采用榫槽面法兰以及带有两道止口的凹凸面法兰（如高压密封中，金属平垫所采用的法兰面结构）予以解决。

3.榫槽面法兰该法兰密封面由一榫槽面和一槽面配合组成，垫片置于槽内。

适用垫片有：金属及非金属平垫、金属包垫、缠绕垫（基本型）等。

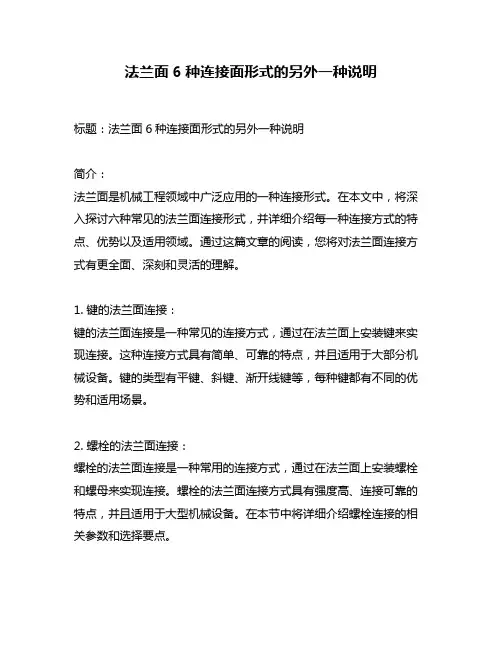

法兰面6种连接面形式的另外一种说明标题：法兰面6种连接面形式的另外一种说明简介：法兰面是机械工程领域中广泛应用的一种连接形式。

在本文中，将深入探讨六种常见的法兰面连接形式，并详细介绍每一种连接方式的特点、优势以及适用领域。

通过这篇文章的阅读，您将对法兰面连接方式有更全面、深刻和灵活的理解。

1. 键的法兰面连接：键的法兰面连接是一种常见的连接方式，通过在法兰面上安装键来实现连接。

这种连接方式具有简单、可靠的特点，并且适用于大部分机械设备。

键的类型有平键、斜键、渐开线键等，每种键都有不同的优势和适用场景。

2. 螺栓的法兰面连接：螺栓的法兰面连接是一种常用的连接方式，通过在法兰面上安装螺栓和螺母来实现连接。

螺栓的法兰面连接方式具有强度高、连接可靠的特点，并且适用于大型机械设备。

在本节中将详细介绍螺栓连接的相关参数和选择要点。

3. 沟槽的法兰面连接：沟槽的法兰面连接是一种创新的连接方式，通过在法兰面上开凿沟槽来实现连接。

这种连接方式具有重量轻、安装简便的特点，并且适用于高速旋转的设备。

本节将详细介绍沟槽连接的设计原理和适用条件。

4. 对于密封面的法兰面连接：对于密封面的法兰面连接是一种特殊的连接方式，主要用于要求有较高密封性能的设备。

本节将详细介绍密封面连接的结构、选材和密封原理，并介绍适用于不同工况的密封方式。

5. 焊接的法兰面连接：焊接的法兰面连接是一种常见的连接方式，通过焊接法兰面和管道来实现连接。

焊接连接方式具有结构紧凑、连接牢固的特点，并且适用于高温高压条件下的设备。

在本节中将详细介绍焊接法兰面连接的工艺和注意事项。

6. 螺纹的法兰面连接：螺纹的法兰面连接是一种常见的连接方式，通过法兰面上的螺纹孔和螺纹杆来实现连接。

这种连接方式具有方便拆卸、适应性强的特点，并且适用于各种机械设备。

本节将详细介绍螺纹连接的类型和规范要求。

总结：通过本文的阐述，我们深入探讨了六种常见的法兰面连接方式，包括键的法兰面连接、螺栓的法兰面连接、沟槽的法兰面连接、对于密封面的法兰面连接、焊接的法兰面连接以及螺纹的法兰面连接。

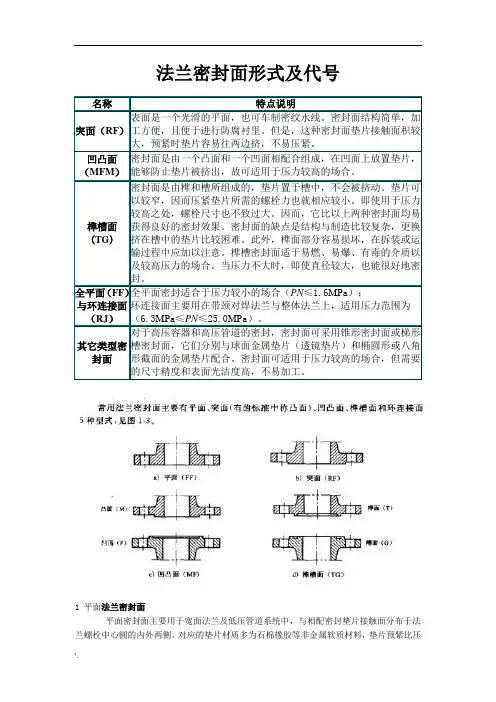

法兰密封面形式及代号名称特点说明突面（RF ） 表面是一个光滑的平面，也可车制密纹水线。

密封面结构简单，加工方便，且便于进行防腐衬里。

但是，这种密封面垫片接触面积较大，预紧时垫片容易往两边挤，不易压紧。

凹凸面（MFM ） 密封面是由一个凸面和一个凹面相配合组成，在凹面上放置垫片，能够防止垫片被挤出，故可适用于压力较高的场合。

榫槽面(TG ) 密封面是由榫和槽所组成的，垫片置于槽中，不会被挤动。

垫片可以较窄，因而压紧垫片所需的螺栓力也就相应较小。

即使用于压力较高之处，螺栓尺寸也不致过大。

因而，它比以上两种密封面均易获得良好的密封效果。

密封面的缺点是结构与制造比较复杂，更换挤在槽中的垫片比较困难。

此外，榫面部分容易损坏，在拆装或运输过程中应加以注意。

榫槽密封面适于易燃、易爆、有毒的介质以及较高压力的场合。

当压力不大时，即使直径较大，也能很好地密封。

全平面（FF ）与环连接面（RJ ） 全平面密封适合于压力较小的场合（PN ≤1.6MP a ）；环连接面主要用在带颈对焊法兰与整体法兰上，适用压力范围为（6.3MP a≤PN ≤25.0MP a ）。

其它类型密封面 对于高压容器和高压管道的密封，密封面可采用锥形密封面或梯形槽密封面，它们分别与球面金属垫片（透镜垫片）和椭圆形或八角形截面的金属垫片配合。

密封面可适用于压力较高的场合，但需要的尺寸精度和表面光洁度高，不易加工。

1 平面法兰密封面平面密封面主要用于宽面法兰及低压管道系统中，与相配密封垫片接触面分布于法兰螺栓中心圆的内外两侧。

对应的垫片材质多为石棉橡胶等非金属软质材料，垫片预紧比压较低，无论是平焊法兰还是对焊法兰或者是承插法兰都有用到。

2 突面突面密封面主要用于窄面法兰，即垫片的接触面位于法长螺栓孔所包围的冈周范围内，也就是突面密封面对的垫片外径正好与法兰连接螺栓内切圆直径相当，安装时可借助螺栓使垫片位置固定在法兰面中央。

这种密封面在法兰上应用最为广泛。

法兰密封面常见的几种形式及加工要求中、低压法兰常用密封面形式有平面、凹凸面及榫槽面三种。

1.平面法兰该种法兰的密封面是一光滑平面，有时也在密封面上车有二条界面为三角形的同心圆沟槽（俗称水线）。

如图3-1（a）所示。

适用于平面法兰的垫片有各种非金属平垫片、包覆垫、金属包垫、缠绕式垫片（可同时带内环或外环或内外环）。

由于结构简单、加工方便，便于防腐衬里的施工，故可在公称压力p＜2.45MPa时使用。

在0.588MPa压力以下、温度不高的场所尤为适宜，但这种密封面与垫片接触面积较大（特别是管道用宽面法兰），所需压紧力大，安装时垫片不宜定位。

预紧后，垫片易向两侧伸展或移动。

故如聚四氟乙烯等摩擦系数较小的垫片，不宜采用该种密封面。

另外，如使用缠绕垫片，为了重复利用垫片，密封面上不车制三角槽。

2.凹凸面法兰该法兰密封面由一凹面和一凸面组合而成，垫片放置在凹面内，如图3-1（b）所示。

其适用的垫片有：各种非金属平垫、包覆垫、金属包垫、缠绕垫片（基本型或带内环的）、金属波形垫、金属平垫、金属齿形垫。

与平面法兰相比，凹凸面法兰中垫片不易被挤出，装配时便于对中，工作压力范围比平面法兰宽，用于密封要求较严的场合。

但对于操作温度高，封口直径大的设备，使用该种密封面时，垫片仍存在被挤出的可能。

例如某换热器，压力2.45MPa，温度250℃，使用纯铝平垫片。

根据表2-2提供的数据，纯铝最高使用温度为425℃，其密封应该可靠。

事实上，换热器投入运转不久就出现泄漏，二次紧固后也仅维持一段时间。

经停车检查，发现垫片内径发生显著变形。

其原因是纯铝的塑性良好，250℃时的屈服强度约是常温下的15%，延伸率高达4～5倍，这就是说在高温下铝垫的压延、蠕变现象严重。

因此垫片和法兰面之间无法保持所需要的密封比压，故必须更换垫片材质或采用榫槽面法兰以及带有两道止口的凹凸面法兰（如高压密封中，金属平垫所采用的法兰面结构）予以解决。

3.榫槽面法兰该法兰密封面由一榫槽面和一槽面配合组成，垫片置于槽内，如图3-1（c）所示。
