国标、美标、德标法兰密封面形式

法兰标准对照表法兰类型代号国内外法兰互换相应标准密封面类型：全平面FF,突面RF,凹面FM,凸面M,榫面T,槽面G,螺纹TH,环连接面RJ国标GB/T9119-2000、机械部标准JB81-94、化工部标准HGJ45-91、HG20593-97、HG5010-58突面板式平焊PLHG5011-58榫槽、HG5012-58凹凸、电力部标准GD0506~0507、德标DIN2573、德标DIN2576国标GB/T9116-2000、化工部标准HGJ46~49-91(46RF,47MFM)、HG20594-97、带颈平焊SO美HG20616-97、石油部SH3406-96、美标ASME/ANSIB16.5国标GB/T9115-2000、机械部标准JB/T82-94、化工部标准HGJ50~53-91(50RF,51MFM,53RJ)、对焊WNHG5014~16-58(14RF,15TG,16MFM)、HG20595-97、电力部标准GD0508~0509、德标DIN2628~2638-1975、美HG20617-97、石油部SH3406-96、美国标准ASME/ANSIB16.5大直径对焊整体承插螺纹压力容器对焊松套平焊松套法兰盖IFSWTh美标ASMEB16.47B系列=API605-81(HG20623)、ASMEB16.47A系列=MSSSP44HG20596、美HG20618、JB/T79-94、GB/T9113-2000、德标DIN2543~2549-1977HG20597、美HG20619、GB/T9117-2000、美国标准ASME/ANSIB16.5HG20598、HG20620、GB/T9114-2000、美标ASMEB16.5、JB/T2769-1992、德标DIN2566JB/T4700~4707-2000PJ/SE国标GB/T9120-2000、机械部标准JB84-94、化工部标准HG20599-97、美标ASME/ANSIB16.5PJ/RJHG20600、JB/T83-94、GB/T9121-2000国标GB/T9123-2000、机械部JB86-94、化工部HGJ61~65-91、HG20601-97美HG20622-97BL电力部标准GD0511~0517、美标ASME/ANSIB16.5衬里法兰盖BL(S)HG20602世界3种主要法兰：德标、美标、日标，3种各成一体，不能互换使用国际标准日标ISO7005是美标与德标的合集,可参照HG20592~20635-97,国内另需注意接管尺寸(A管与B管)JISB2220-2004平焊、对焊、带颈平焊、法兰盖压力等级区别(我国国标已收编德标与美标，具体参考压力等级)0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa、德标16.0MPa、25.0MPa、32.0MPa、40.0MPa150LB(2.0MPa)、300LB(5.0MPa)、400LB(6.8MPa)、600LB(11.0MPa)、美标900LB(15.0MPa)、1500LB(26.0MPa)、2500LB(42.0MPa)日标5K、10K、16K、20K、30K。

1.板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

3.带颈对焊法兰带颈对焊法兰的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

因此在运输途中更容易磕碰。

4.整体法兰整体法兰是一种法兰的连接方式。

也是属于带颈对焊钢制管法兰的一种。

材质有碳钢、不锈钢、合金钢等。

在国内各个标准之中，用IF来表示整体法兰。

多用于压力较高的管道之中。

生产工艺一般为铸造。

在法兰类型中就是用一个“IF”来表示整体法兰的类型。

一般为突面（RF）,如果在易燃、易爆、高度和极度危害的使用工况之中，则可以选用除了RF面之外的凸凹面（MFM）及榫槽面（TG）的密封面的形式。

5.承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。

密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）应用范围：锅炉压力容器、石油、化工、造船、制药、冶金、机械、冲压弯头食品等行业。

常用于PN≤10.0MPa，DN≤40的管道中。

6.螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。

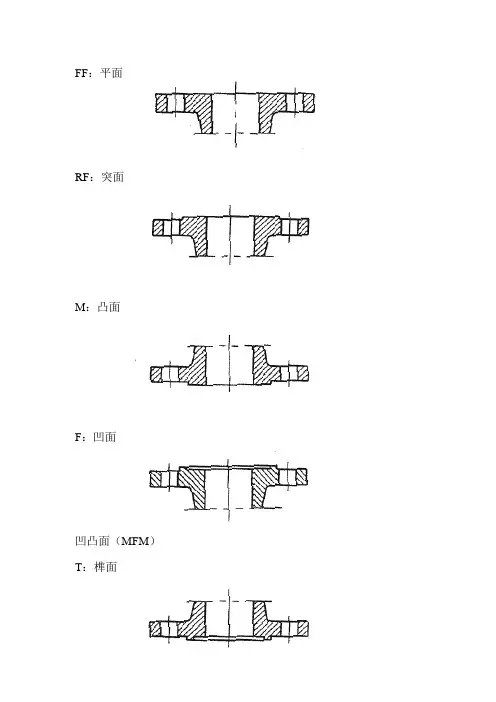

FF：平面
RF：突面
M：凸面
F：凹面
凹凸面（MFM）T：榫面
G：槽面
环连接面（RJ）

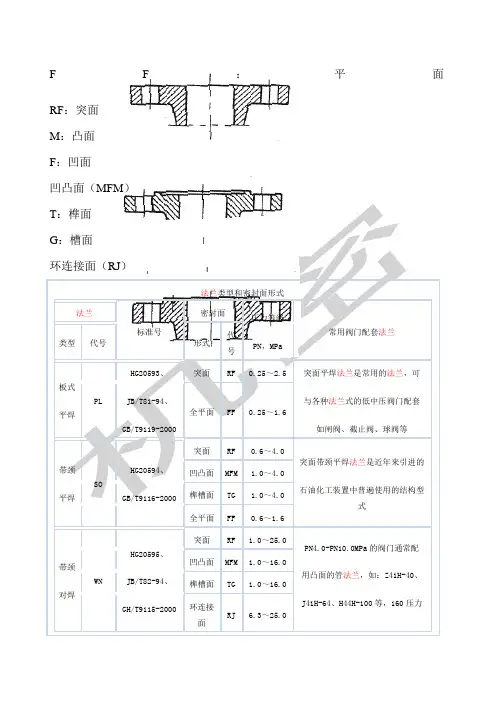

法兰类型和密封面形式
法兰
标准号密封面
压力等级
PN，MPa
常用阀门配套法兰
类型代号形式代号
板式平焊PL
HG20593、
JB/T81-94、
GB/T9119-2000
突面RF
0.25～
2.5
突面平焊法兰是常用的法兰，
可
与各种法兰式的低中压阀门配
套
如闸阀、截止阀、球阀等
全平面 FF
0.25～
1.6
带颈平焊SO
HG20594、
GB/T9116-2000
突面RF 0.6～4.0
突面带颈平焊法兰是近年来引
进的
石油化工装置中普遍使用的结
构型式
凹凸面MFM 1.0～4.0
榫槽面TG 1.0～4.0
全平面 FF 0.6～1.6
带颈对焊WN
HG20595、
JB/T82-94、
突面RF
1.0～
25.0
PN4.0-PN10.0MPa的阀门通常
配
（注：范文素材和资料部分来自网络，供参考。

只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）。

法兰连接型式及密封面形式代公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。

相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。

二、日标JIS、B2220。

三、德标DIN、2527-2635四、欧洲系列、国行标准。

HG20615-97<-->HG20614-97五、美洲系列、国行标准。

HG20615-97<-->HG20635-97六、国家标准。

GB9122-GB9123-88七、石化、机械部标准。

JI81-86-59-94、JB2555-79八、电力部标准。

GD-87 DG-78九、化工部标准。

HGJ44-76-91 HG5010-5028-58阀门磅级对照表平面法兰,突面法兰,凹凸面法兰该如何选用压紧面(密封面) 型式a、平面型压紧面压紧面的表面为平面。

优点：结构简单，加工方便。

缺点：是接触面积大，需要的预紧比压大，螺栓承载大，故等零件要求高、笨重，垫片易挤出，密封性能较差。

使用压力P≤，有毒、易燃、易爆介质中不能使用。

b、凹凸型由一个凹面和一个凸面配合组成。

垫片放凹面中。

优点：便于对中，能防垫片挤出。

可用在P≤，DN≤800mm的选用全平面密封面：常与型式配合以适用于操作条件比较缓和的工况下；常用于铸铁法兰或与铸铁连接的钢法兰；突台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在、和部分压力等级中；在"欧式法兰"中则常用在、压力等级；（）凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在、等级中。

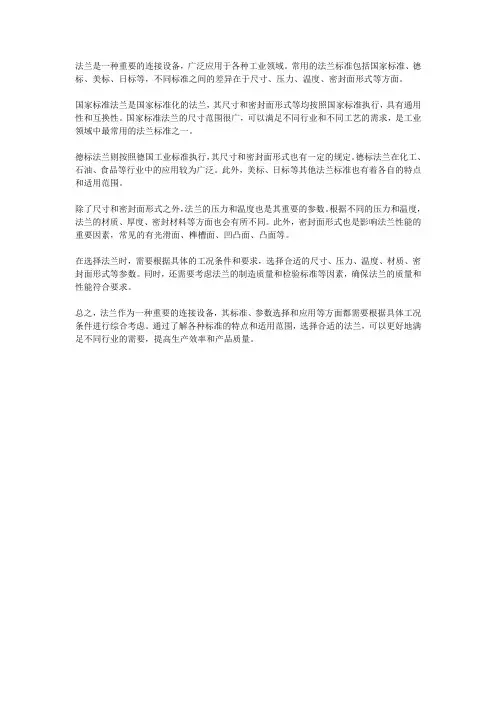

法兰是一种重要的连接设备，广泛应用于各种工业领域。

常用的法兰标准包括国家标准、德标、美标、日标等，不同标准之间的差异在于尺寸、压力、温度、密封面形式等方面。

国家标准法兰是国家标准化的法兰，其尺寸和密封面形式等均按照国家标准执行，具有通用性和互换性。

国家标准法兰的尺寸范围很广，可以满足不同行业和不同工艺的需求，是工业领域中最常用的法兰标准之一。

德标法兰则按照德国工业标准执行，其尺寸和密封面形式也有一定的规定。

德标法兰在化工、石油、食品等行业中的应用较为广泛。

此外，美标、日标等其他法兰标准也有着各自的特点和适用范围。

除了尺寸和密封面形式之外，法兰的压力和温度也是其重要的参数。

根据不同的压力和温度，法兰的材质、厚度、密封材料等方面也会有所不同。

此外，密封面形式也是影响法兰性能的重要因素，常见的有光滑面、榫槽面、凹凸面、凸面等。

在选择法兰时，需要根据具体的工况条件和要求，选择合适的尺寸、压力、温度、材质、密封面形式等参数。

同时，还需要考虑法兰的制造质量和检验标准等因素，确保法兰的质量和性能符合要求。

总之，法兰作为一种重要的连接设备，其标准、参数选择和应用等方面都需要根据具体工况条件进行综合考虑。

通过了解各种标准的特点和适用范围，选择合适的法兰，可以更好地满足不同行业的需要，提高生产效率和产品质量。

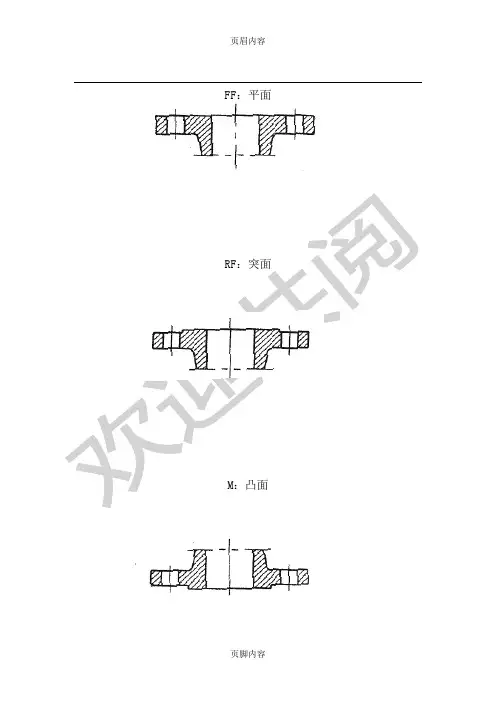

F F：平面RF：突面
M：凸面
F：凹面
凹凸面（MFM）
：榫面
：槽面
环连接面（RJ）
法兰类型和密封面形式
法兰
标准号密封面
压力等级
PN，MPa
常用阀门配套法兰
类型代号形式代号
板式
平焊PL
HG20593、
JB/T81-94、
GB/T9119-2000
突面RF 0.25～2.5 突面平焊法兰是常用的法兰，可
与各种法兰式的低中压阀门配套
如闸阀、截止阀、球阀等
全平面FF 0.25～1.6
带颈
平焊SO
HG20594、
GB/T9116-2000
突面RF 0.6～4.0
突面带颈平焊法兰是近年来引进的
石油化工装置中普遍使用的结构型
式
凹凸面MFM 1.0～4.0
榫槽面TG 1.0～4.0
全平面FF 0.6～1.6
带颈
对焊WN
HG20595、
JB/T82-94、
GH/T9115-2000
突面RF 1.0～25.0
PN4.0-PN10.0MPa的阀门通常配
用凸面的管法兰，如：Z41H-40、
J41H-64、H44H-100等，160压力
凹凸面MFM 1.0～16.0
榫槽面TG 1.0～16.0
环连接
面
RJ 6.3～25.0。

法兰类型和密封面形式 Final approval draft on November 22, 2020法兰类型和密封面形式法兰标准号密封面压力等级PN，MPa常用阀门配套法兰类型代号形式代号板式平焊PLHG20593、JB/T81-94、GB/T9119-2000突面RF～突面平焊是常用的法兰，可与各种法兰式的低中压阀门配套如闸阀、截止阀、球阀等全平面FF～带颈平焊SOHG20594、GB/T9116-2000突面RF～突面带颈平焊法兰是近年来引进的石油化工装置中普遍使用的结构型式凹凸面MFM～榫槽面TG～全平面FF～带颈对焊WNHG20595、JB/T82-94、GH/T9115-2000突面RF～的阀门通常配用凸面的管法兰，如：Z41H-40、J41H-64、H44H-100等，160压力以上则选用环连接面，如J41H-160突面对焊法兰也可配用采用对夹式连接的蝶阀及止回阀。

凹凸面MFM～榫槽面TG～环连接面RJ～全平面FF～整体法IFHG20596、JB/T79-94、突面RF～阀门上的整体法兰一般PN≤为凹MFM～兰GB/T9113-2000凸面突面，PN≥为凹面，PN≥为环连接面，但也有厂家MPa采用环连接面采用凹面注的氨用阀门采用凹面（FM）需配凸面的管法兰榫槽面TG～环连接面RJ～全平面FF～承插焊SWHG20597、GB/T9114-2000突面RF～近年来引进的石油人工装置中普遍使用的结构形式。

凹凸面MFM～榫槽面TG～螺纹法兰ThHG20598、GB/T9114-2000突面RF～在工程建设中比较常用，安装方便不需焊接，适用DN10-DN150。

全平面FF～对焊环松套PJ/SEHG20599、JB/T84-94、GB/T9120-2000突面RF～适用腐蚀性介质的管道系统。

平焊环松套PJ/RJHG20600、JB/T83-94、GB/T9121-2000突面RF～凹凸面MFM～榫槽面TG～法兰盖BLHG20601、JB/T84-94、突面RF～用于管道端部或作封头用。

法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

12种法兰类型及密封面形式>>>>1.板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

>>>>2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

>>>>3.带颈对焊法兰带颈对焊法兰的密封面形式有突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。
