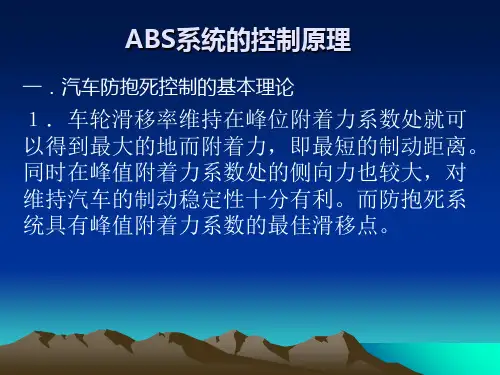

ABS系统的控制原理

abs的工作原理概述：ABS（Anti-lock Braking System）是一种防抱死制动系统，它通过控制车轮的制动力，防止车轮在制动过程中发生抱死现象，提高车辆的制动稳定性和操控性。

本文将详细介绍ABS的工作原理。

一、传感器系统：ABS系统主要由车速传感器、制动压力传感器和方向传感器组成。

车速传感器用于测量车辆的速度，制动压力传感器用于测量每个车轮的制动压力，方向传感器用于检测车辆的转向角度。

这些传感器将实时的数据传输给ABS控制单元。

二、控制单元：ABS控制单元是系统的核心部件，它接收传感器传输的数据，并根据这些数据来控制制动系统。

控制单元根据车速传感器的数据判断车轮是否即将抱死，如果发现某个车轮即将抱死，它会立即采取措施调整制动力。

三、液压控制单元：液压控制单元由电动泵、电磁阀和紧急制动助力器组成。

当ABS控制单元发现车轮即将抱死时，它会通过电磁阀控制液压系统的制动压力。

电动泵提供液压能量，电磁阀控制液压流向，紧急制动助力器增加制动力度。

四、制动执行器：制动执行器由制动盘、制动片和制动缸组成。

当ABS控制单元发现车轮即将抱死时，它会通过电磁阀控制制动缸的工作，使制动片与制动盘分离，减小制动力度，从而防止车轮抱死。

工作原理：ABS的工作原理可以分为以下几个步骤：1. 监测车轮状态：ABS系统通过车速传感器实时监测车辆的速度和每个车轮的转速。

当车轮即将抱死时，其转速会急剧下降。

2. 判断抱死风险：ABS控制单元根据车速传感器的数据判断车轮是否即将抱死。

当车轮即将抱死时，制动力传递给该车轮的制动压力会被控制单元迅速减小。

3. 调整制动力度：当ABS控制单元判断车轮即将抱死时，它会通过电磁阀控制液压系统的制动压力。

电动泵提供液压能量，电磁阀控制液压流向，使制动片与制动盘分离，减小制动力度，从而防止车轮抱死。

4. 恢复制动力度：当车轮的转速恢复正常时，ABS控制单元会逐渐增加制动压力，使制动力度恢复到正常水平。

控制方法
• ABS系统的控制效果主要取决于系统所采 用的控制方法和控制通道 .
• 下面以博世公司研制的ABS系统为例，双 说明采用逻辑门限值控制方法进行制动防 抱死的控制过程。
• 设定系统的角加速度控制门限值为十a,角减 速度控制门限值为一a;滑移率控制下门限值 为 Sl,渭移率控制上门限值为 S2。
• 如果车轮的角加速度超过了第一控制门 限值十a，则继续进行保压，此时可能会出 现两种情况，一是车轮的角加速度再次低 于控制门限值十a，说明车轮已恢复到稳定 区域；二是因附着力系数突然增大，而使 车轮的角加速度超过设定的第二角加速度 控制门限值十Ak。为适应附着力系数的增 大，使制动压力再次增大 .
• 仅以固定的滑移率门限作为防抱死控制门 限,难以保证在各种路面情况下都能获得最 佳的控制效果、如果将车轮的加、减速度 控制门限和滑移率控制门限值结和起来就 有助于对路面情况的识别,提高系统的自适 应控制能力。
在制动的初始,随着制动压力上升,车轮产生制动减速度．当车轮达到某一减 速度值时（即A点）说明车轮有抱死倾向，车轮状态已处于不稳定的区域,此时
3.控制过程第三阶段（制动压力减小阶段）:
• 当车轮的参考滑移率大于滑移率控制下门限值 S1时，说明车轮已进入不稳定区域，制动压力 减小.
4.控制过程第四阶段 （制动压力保持阶段）:
• 由于车轮的制动压力减小，车轮在整个汽车的 惯性作用下，开始加速，当车轮的角减速度小 于设定的角减速度控制门限值一a时,制动压力 保持.
8.控制过程第八阶段 到车轮的角减速度再次低于控制门限值一a 后，开始进入制动压力减小阶段；此时不再 考虑参考滑移率是否超过控制门限值Sl，从 而进入下一循环的防抱死制动控制，完成了 一个防抱死控制循环过程。

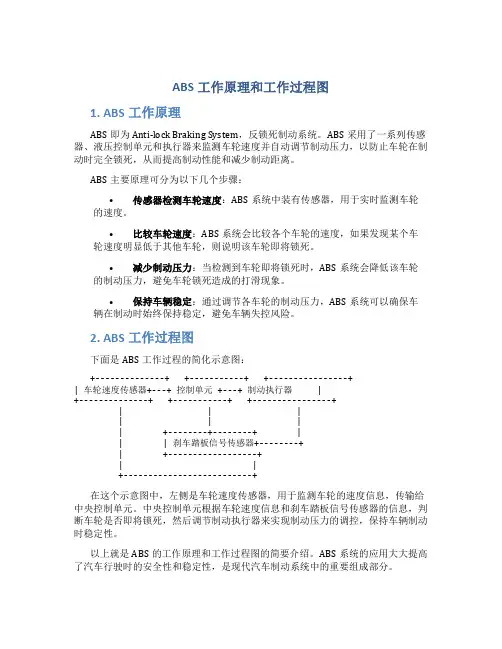

ABS工作原理和工作过程图1. ABS工作原理ABS即为Anti-lock Braking System，反锁死制动系统。

ABS采用了一系列传感器、液压控制单元和执行器来监测车轮速度并自动调节制动压力，以防止车轮在制动时完全锁死，从而提高制动性能和减少制动距离。

ABS主要原理可分为以下几个步骤：•传感器检测车轮速度：ABS系统中装有传感器，用于实时监测车轮的速度。

•比较车轮速度：ABS系统会比较各个车轮的速度，如果发现某个车轮速度明显低于其他车轮，则说明该车轮即将锁死。

•减少制动压力：当检测到车轮即将锁死时，ABS系统会降低该车轮的制动压力，避免车轮锁死造成的打滑现象。

•保持车辆稳定：通过调节各车轮的制动压力，ABS系统可以确保车辆在制动时始终保持稳定，避免车辆失控风险。

2. ABS工作过程图下面是ABS工作过程的简化示意图：+--------------+ +-----------+ +----------------+| 车轮速度传感器+---+ 控制单元 +---+ 制动执行器 |+--------------+ +-----------+ +----------------+| | || | || +--------+--------+ || | 刹车踏板信号传感器+--------+| +------------------+| |+--------------------------+在这个示意图中，左侧是车轮速度传感器，用于监测车轮的速度信息，传输给中央控制单元。

中央控制单元根据车轮速度信息和刹车踏板信号传感器的信息，判断车轮是否即将锁死，然后调节制动执行器来实现制动压力的调控，保持车辆制动时稳定性。

以上就是ABS的工作原理和工作过程图的简要介绍。

ABS系统的应用大大提高了汽车行驶时的安全性和稳定性，是现代汽车制动系统中的重要组成部分。

ABS组成控制分类与原理ABS是Anti-lock Braking System的简称，即防抱死制动系统。

它是一种电子控制系统，通过控制车辆的制动系统，防止车轮在制动时抱死，并保持车辆的操控性。

ABS的组成由以下几个部分构成：1.传感器：车辆装有多个传感器，用于检测车轮的转速和车辆的加速度。

这些传感器将传输的数据发送给ABS控制单元。

2.ABS控制单元：ABS控制单元是整个系统的核心。

它接收传感器传来的数据，并对数据进行分析和处理。

根据分析结果，ABS控制单元会控制制动系统的工作，确保车轮在制动时不会抱死。

3.泵机组：泵机组通过增加或减少制动压力，控制制动系统的工作。

当需要增加制动压力时，泵机组会增加液压，将制动压力传送到制动器上。

当需要减少制动压力时，泵机组会减少液压。

4.制动执行器：制动执行器是最后的控制单元，它根据ABS控制单元的指令，控制制动系统的工作。

制动执行器接收到制动压力后，将压力传递到车轮的制动器上，实现制动系统的工作。

ABS的工作原理如下：当司机踩下刹车踏板时，传感器会立即检测到车轮的转速和车辆的加速度，并将数据发送给ABS控制单元。

ABS控制单元会根据数据分析车轮的转速变化情况，以及车辆的加速度变化情况。

如果发现车轮即将抱死，ABS控制单元会立即减少制动压力，以降低抱死产生的摩擦力。

一旦车轮恢复正常，ABS控制单元会恢复正常制动压力。

ABS的控制原理主要分为两种：1.速度差控制：根据车轮之间的转速差异，ABS控制单元可以确定是否出现了车轮抱死的情况。

如果车轮即将抱死，ABS控制单元会立即减少制动压力，防止抱死的发生。

2.脉冲控制：当车轮转速较低时，ABS控制单元会通过施加更高的制动压力，产生脉冲信号维持轮胎的旋转。

这样可以增加车轮与地面之间的摩擦力，防止车轮抱死的发生。

根据ABS系统的工作原理和控制方式的不同，可以将ABS分为以下几类：1.三通道四传感器系统（3/4系统）：这种ABS系统有3个独立的通道和4个传感器。
