常用件的特殊表示法螺纹

标准件和常用件③在剖视图中，相邻两被连接件的剖面线方向应相反，必要时也可以相同，但要相互错开或间隔不等。

在同一张图纸上，同一零件的剖面线在各个剖视图中方向应相同，间隔应相等。

2）螺栓连接螺栓连接适用于连接两个不太厚的零件。

螺栓穿过两被连接件上的通孔，加上垫圈，拧紧螺母，就将两个零件连接在一起了。

为了作图方便，一般采用简化方法画图，采用简化画法画图时，其六角头螺栓头部和六角螺母上的截交线可省略不画。

l≥δ1+δ2+h+m+aδ1、δ2——被连接件的厚度（已知条件）；h——平垫圈厚度（根据标记查表）；m——螺母高度（根据标记查表）；a——螺栓末端超出螺母的高度，一般可取a=0.2~0.4d。

螺栓连接简化画法H 0=n t +(n 0-0.5)d弹簧展开长度L 弹簧丝展开后的长度。

2）弹簧的规定画法在平行于弹簧轴线的投影面的视图中，各圈的轮廓线画成直线。

螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，一律要注出旋向“左”字。

压缩弹簧在两端有并紧磨平时，不论支承圈数多少或末端并紧情况如何，均按支承圈数2.5圈的形式画出。

有效圈数在四圈以上的螺旋弹簧，中间部分可以省略。

中间部分省略后，充许适当缩短图形长度。

3）弹簧在装配图中的画法在装配图中，弹簧的画法要注意以下几点：螺旋弹簧被剖切时，充许只画簧丝剖面。

当簧丝直径小于或等于2mm 时，其剖面可涂黑表示。

当簧丝直径小于或等于2mm 时，充许采用示意画法。

弹簧被挡住的结构一般不画，其可见部分应从弹簧的外径或中径画起。

课后练习7-3到7-8的习题221)(t d n L +=π（a ） （b ） （c ） （d ）圆柱螺旋压缩弹簧的画法返回21。

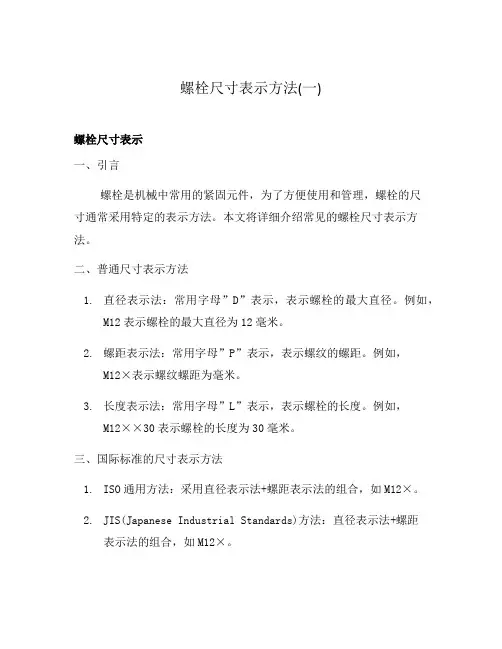

螺栓尺寸表示方法(一)螺栓尺寸表示一、引言螺栓是机械中常用的紧固元件，为了方便使用和管理，螺栓的尺寸通常采用特定的表示方法。

本文将详细介绍常见的螺栓尺寸表示方法。

二、普通尺寸表示方法1.直径表示法：常用字母”D”表示，表示螺栓的最大直径。

例如，M12表示螺栓的最大直径为12毫米。

2.螺距表示法：常用字母”P”表示，表示螺纹的螺距。

例如，M12×表示螺纹螺距为毫米。

3.长度表示法：常用字母”L”表示，表示螺栓的长度。

例如，M12××30表示螺栓的长度为30毫米。

三、国际标准的尺寸表示方法1.ISO通用方法：采用直径表示法+螺距表示法的组合，如M12×。

2.JIS(Japanese Industrial Standards)方法：直径表示法+螺距表示法的组合，如M12×。

3.ANSI(American National Standards Institute)方法：采用英寸制，直径表示法+线数表示法的组合，如1/4-20，其中1/4表示直径为1/4英寸，20表示每英寸的线数。

四、其他特殊表示方法1.NPT(National Pipe Taper)方法：用于管道连接的螺纹表示法，采用英寸制，直径表示法+线数表示法的组合，如1/2-14，其中1/2表示管道的外径为1/2英寸，14表示每英寸的线数。

2.BSP(British Standard Pipe)方法：用于管道连接的螺纹表示法，采用英寸制，直径表示法+线数表示法的组合，如G1/2，其中G表示螺纹的形状，1/2表示管道的外径为1/2英寸。

五、结论以上介绍了常见的螺栓尺寸表示方法，包括普通尺寸表示方法、国际标准的尺寸表示方法以及其他特殊表示方法。

根据不同的工程需求和国际标准，可以选择适合的螺栓尺寸表示方法。

正确理解和使用螺栓尺寸表示方法可以提高工作效率和准确性。

六、注意事项在使用螺栓尺寸表示方法时，需要注意以下几点：1.尺寸单位：不同的标准和方法使用不同的尺寸单位，如毫米、英寸等，需根据具体标准选择合适的单位。

螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦。

为了简化作图，国家标准《机械制图》GB/T4459.1-1995规定了螺纹的表示法.按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。

(一)螺纹的表示法1、外螺纹的表示法（图9—8)图9—8 外螺纹的表示法（1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。

画图时小径尺寸可近似地取d l≈0。

85d。

(2）有效螺纹的终止界线（简称螺纹终止线）在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法（即终止线只画螺纹牙型高的一小段),剖面线必须画到表示牙顶圆投影的粗实线为止。

(3）在垂直于螺纹轴线的投影面的视图(即投影为圆的视图）中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定），此时螺杆上的倒角投影不应画出.2．内螺纹的表示法(图9—9、图9—10)图9—9 内螺纹的表示法（1）内螺纹不论其牙型如何，在剖视图中,螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。

螺纹终止线用粗实线表示。

剖面线应画到表示牙顶圆投影的粗实线为止.(2）在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈,此时螺孔上的倒角投影不应画出。

（3)绘制不穿通的螺孔时,一般应将钻孔深度与螺纹部分的深度分别画出。

（4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。

3、内、外螺纹连接的表示法（图9-11）内、外螺纹连接，一般用剖视图表示。

此时,它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。

画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。

这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。

按规定，当实心螺杆通过轴线剖切时按不剖处理,如图9-11a所示。

图9-10 不可见螺纹的表示法图9—11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹(如方牙螺纹）时，可按图9—12、图9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示.图9-12 螺纹牙型表示法5、螺纹表示法的其他规定（1）部分螺孔的表示法零件上有时会遇到如图9-13所示的部分螺孔。

npt螺纹表示方法及含义NPT螺纹是一种常用的筒内螺纹连接方式，广泛应用于工业和管道系统中。

NPT代表美国国家管螺纹标准，是美国最常用的螺纹标准之一。

它具有一些特殊的标记和表示方法，以下将详细说明NPT螺纹的表示方法及其含义。

首先，NPT螺纹使用英寸制来表示其尺寸。

例如，1/8NPT表示螺纹直径为1/8英寸。

这个尺寸指的是螺纹的内径，以便正确匹配相应的螺纹连接件。

其次，NPT螺纹有两种类型：内螺纹和外螺纹。

内螺纹用于螺纹孔，外螺纹用于螺纹杆。

这两种类型的螺纹都遵循相同的表示方法。

NPT螺纹的表示方法通常采用两个数字，分别表示螺纹的直径和每英寸的螺距。

例如，1/8NPT表示螺纹直径为1/8英寸，螺距为27个螺纹每英寸。

NPT螺纹的螺距是指在给定长度的螺纹上的螺纹数量。

螺距是螺纹每英寸的数量，它与提供连接的紧密程度有关。

较大的螺距意味着螺纹更松散，而较小的螺距意味着螺纹更紧密。

需要注意的是，NPT螺纹的尺寸并不直接对应于其实际尺寸。

在螺纹的尺寸中，大小越大，表示的螺纹直径越小。

例如，1/8NPT的螺纹直径要比1/4NPT的螺纹直径更小。

此外，NPT螺纹还有一个特殊的表示方法，即“T”或“F”的标记。

这些标记表示不同的形状和用途。

例如，NPTF表示螺纹底部具有一个平坦的嵌口，以提供更好的密封性能。

NPTT表示螺纹的底部具有一个嵌槽，以便于使用螺纹密封胶。

NPT螺纹的含义是确保连接可靠和密封。

它们提供了一种简单而有效的方法，用于与管道系统中的其他组件进行连接。

由于NPT螺纹的特殊设计，它们能够承受较高的压力和温度条件，适用于各种工业和管道应用。

总结起来，NPT螺纹具有简单和直观的表示方法，使用英寸制来表示尺寸和螺距，标记“T”或“F”表示不同的形状和用途。

这种螺纹标准具有广泛应用，能够满足工业和管道系统中连接的要求。

通过准确理解和应用NPT螺纹的表示方法，可以确保安全可靠的连接和系统运行。

梯形螺纹特征代号梯形螺纹特征代号在机械加工行业中被广泛应用，是指在螺纹加工中采用的一种特殊形状的螺纹。

梯形螺纹特征代号通常表示为“Tr”，后面跟着数字，表示梯形螺纹的参数。

下面我们来详细了解梯形螺纹特征代号的相关知识。

一、梯形螺纹的定义和优点梯形螺纹是一种带有斜坡的螺纹，其螺旋线是由两个对称的平面构成的，这种螺纹通常用于承受大的轴向力和径向力。

梯形螺纹的优点是：耐磨性好，承受能力强，密封性好，使用寿命长。

梯形螺纹特征代号的第一位为“Tr”，表示这是一种梯形螺纹。

接下来的数字则表示梯形螺纹的参数，包括螺距、螺纹直径等。

例如，Tr16x4表示螺距为4mm，螺纹直径为16mm的梯形螺纹。

三、梯形螺纹的应用领域梯形螺纹广泛应用于机械、航空航天、汽车、建筑等领域。

在机械加工中，梯形螺纹通常用于传递力量，如用于拉开或压紧机器零件。

在航空航天领域，梯形螺纹常用于连接机身和发动机等部件。

在汽车领域，梯形螺纹通常用于连接发动机和变速器等部件。

在建筑领域，梯形螺纹常用于建筑的钢结构中。

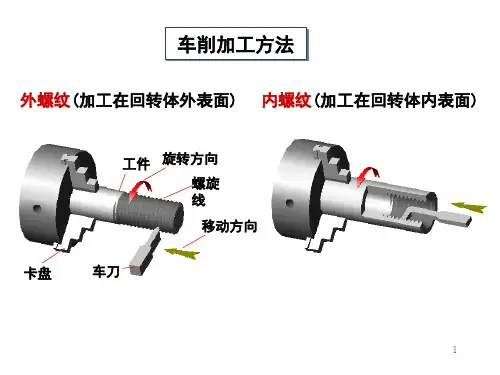

四、梯形螺纹的加工方法梯形螺纹的加工方法主要有车刀法、铣刀法和线切割法。

其中车刀法是最常用的加工方法，其特点是精度高、效率高、成本低。

铣刀法适用于加工较大的螺纹，其优点是加工速度快、效率高。

线切割法适用于加工较小的螺纹，其优点是加工精度高、效率高。

五、梯形螺纹的质量检验梯形螺纹的质量检验包括外观检查、尺寸测量、硬度测试等。

其中外观检查主要检查螺纹的表面质量、形状是否正确、是否有裂纹等缺陷。

尺寸测量主要检测螺距、螺纹直径等参数是否符合要求。

硬度测试主要检测螺纹的硬度是否符合要求。

六、梯形螺纹的保养和维护梯形螺纹在使用过程中需要定期保养和维护，以确保其正常工作。

保养和维护包括清洗、润滑、防锈等工作。

清洗时应使用清洁剂将螺纹表面的杂质清除干净。

润滑时应使用适当的润滑油或脂。

防锈时应在螺纹表面涂上防锈油或喷涂防锈漆。

梯形螺纹特征代号是机械加工中常用的一种表示方法，其含义是指梯形螺纹的参数。

外螺纹和内螺纹表示方法外螺纹和内螺纹是机械工程中常见的两种螺纹表示方法。

本文将分别介绍这两种螺纹的基本概念、表示方法以及在实际应用中的使用。

一、外螺纹的表示方法外螺纹是指用于连接螺母的螺纹，其表示方法通常包括螺纹直径、螺距和螺纹类型。

螺纹直径是指螺纹的外径，通常以毫米（mm）或英寸（inch）为单位表示。

螺距是指螺纹螺旋线上相邻两个螺纹之间的距离，也可以理解为螺纹的进给量。

螺纹类型有很多种，常见的有直螺纹、斜螺纹和圆锥螺纹等。

外螺纹的表示方法通常以"M"开头，后面跟上螺纹直径和螺距的数值，例如M8x1.25表示直径为8mm，螺距为1.25mm的螺纹。

在一些特殊情况下，还需要额外指定螺纹类型，例如M8x1.25-6g表示直径为8mm，螺距为1.25mm，精度等级为6g的直螺纹。

外螺纹在机械工程中应用广泛，常用于连接螺母和螺栓，用于固定和连接各种机械零件。

外螺纹具有连接牢固、拆装方便的优点，广泛应用于汽车、机械设备、航空航天等领域。

二、内螺纹的表示方法内螺纹是指用于连接螺栓的螺纹，其表示方法与外螺纹有所不同。

内螺纹的表示方法通常包括螺纹孔径、螺距和螺纹类型。

螺纹孔径是指内螺纹孔的直径，同样以毫米或英寸为单位表示。

螺距是指内螺纹螺旋线上相邻两个螺纹之间的距离，也可以理解为螺纹的进给量。

螺纹类型也有很多种，常见的有直螺纹、斜螺纹和圆锥螺纹等。

内螺纹的表示方法通常以"M"开头，后面跟上螺纹孔径和螺距的数值，例如M8x1.25表示孔径为8mm，螺距为1.25mm的螺纹。

在一些特殊情况下，还需要额外指定螺纹类型，例如M8x1.25-6H表示孔径为8mm，螺距为1.25mm，精度等级为6H的直螺纹。

内螺纹常用于连接外螺纹的螺栓，用于固定和连接各种机械零件。

内螺纹具有连接牢固、拆装方便的优点，广泛应用于汽车、机械设备、航空航天等领域。

总结起来，外螺纹和内螺纹是机械工程中常见的两种螺纹表示方法。
