变配电站倒闸操作票

变配电室倒闸操作票制度一、背景与目的：在变配电室的运维过程中，为了保证操作人员的安全，保障工作的顺利进行，制定变配电室倒闸操作票制度，以规范倒闸操作流程，并确保操作人员严格按照规定的程序进行操作，降低事故的发生率，提高工作安全性。

二、适用范围：适用于公司内所有变配电室的倒闸操作。

三、操作人员：1.倒闸操作人员须持有相应的电力工作证和安全操作证，并经过相关培训合格。

2.每次倒闸操作必须由两名合格的操作人员共同进行，并指定一名负责人。

四、操作票内容：1.倒闸操作票包括以下内容：（1）倒闸操作的设备名称和编号。

（2）倒闸操作的时间和地点。

（3）倒闸操作的目的和理由。

（4）倒闸操作的步骤和顺序。

（5）倒闸操作的责任人和操作人员。

（6）倒闸操作的安全措施和注意事项。

（7）倒闸操作的完成情况和效果。

2.操作人员须在操作票上填写相关信息，并在操作完成后进行签字确认。

五、操作流程：1.准备工作：（1）确认倒闸操作的设备名称和编号。

（2）检查倒闸操作的安全措施，如安全围栏、警示标识等。

（3）检查倒闸操作所需的工具和设备是否齐全，并进行必要的维护和检修。

2.操作过程：（1）操作人员在操作票上填写相关信息，并进行签字确认。

（2）操作人员按照操作票上的步骤和顺序进行倒闸操作。

（3）负责人对操作人员的操作进行监督和指导，确保操作的正确性和安全性。

（4）操作人员在操作完成后，将操作票上的完成情况和效果进行记录，并重新签字确认。

3.后续工作：（1）操作人员须将操作票存档，供日后查询和审查。

（2）公司应定期对倒闸操作票进行检查和复核，以确保操作规范性和准确性。

（3）对操作人员的倒闸操作进行跟踪和评估，以提升其操作技能和安全意识。

六、安全措施和注意事项：1.操作人员在倒闸操作前，需检查倒闸设备的安全状态，如是否有损坏或故障等。

2.操作人员在倒闸操作过程中，需佩戴个人防护用具，如安全帽、防护眼镜等。

3.操作人员在倒闸操作前，需确保操作周围没有其他人员和动力设备。

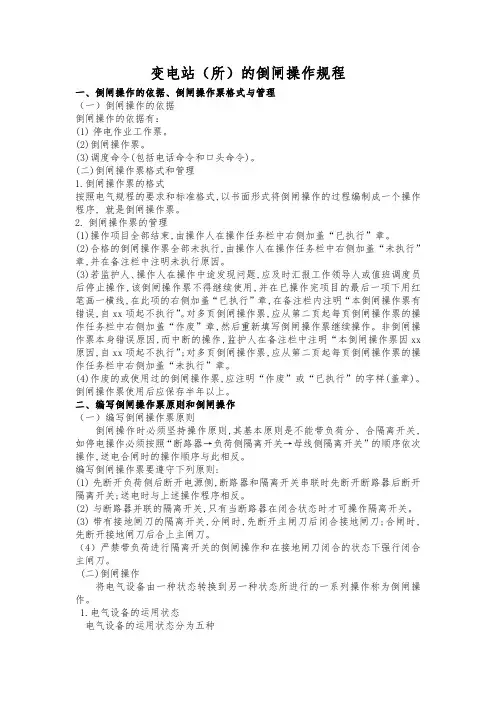

倒闸操作时必须坚持操作原则,其基本原则是不能带负荷分、合隔离开关, 如停电操作必须按照“断路器→负荷侧隔离开关→母线侧隔离开关”的顺序依次 操作,送电合闸时的操作顺序与此相反。 编写倒闸操作票要遵守下列原则: (1) 先断开负荷侧后断开电源侧,断路器和隔离开关串联时先断开断路器后断开 隔离开关;送电时与上述操作程序相反。 (2) 与断路器并联的隔离开关,只有当断路器在闭合状态时才可操作隔离开关。 (3) 带有接地闸刀的隔离开关,分闸时,先断开主闸刀后闭合接地闸刀;合闸时, 先断开接地闸刀后合上主闸刀。 （4）严禁带负荷进行隔离开关的倒闸操作和在接地闸刀闭合的状态下强行闭合 主闸刀。 (二)倒闸操作
将电气设备由一种状态转换到另一种状态所进行的一系列操作称为倒闸操 作。 1.电气设备的运用状态
电气设备的运用状态分为五种
（1）备运行状态:是指电气设备的隔离开关及断路器都在合闸位置,将电源至受 电端的电路导通;对于手车式断路器,是指手车推入运行位置,断路器在合闸状态。 (2)设备热备用状态:随时可能投入运行的变配电设备,即电路两侧的隔离开关处 于合闸位置,只有断路器处于断开位置;对于手车式断路器,是指手车推入运行位 置,断路器在分闸状态。 (3)设备冷备用状态:是指电路中的断路器和隔离开关都处于断开状态;对于手车 式断路器,是指手车在试验位置,断路器在分闸状态。 (4)设备检修状态:是指当电气间隔的所有断路器、隔离开关均在分开位置,验电 并装设地线,悬挂标示牌,并装设临时遮栏。 (5)电气设备停役、复役和试运行:停役是指设备停止运行,进行(移地)检修、试 验等工作;复役是指进行(移地)检修、试验等工作后,已具备了运行条件,由调度 部门统一配电使用;试运行是指新投入或改造后的设备投入试运行。 2.倒闸操作相关规定 倒闸操作必须由两人进行,一人操作,一人监护,并按规定穿戴好防护用品。 监护人接到操作命令后向操作人下达操作命令。倒闸作业前,应按倒闸操作票记 载的倒闸顺序与模拟图核对相符,如有疑问,不得擅自更改,经向值班调度或值班 长报告,查清情况后再进行操作。倒闸作业时,监护人携带倒闸操作票、相关钥匙 笔等,操作人穿戴好安全用具,并准备好操作中使用的各类工具(如绝缘操作棒、 验电器,准备好手车架等),来到待操作的设备前双方共同核对设备的名称、编号 和运行状态无误后,监护人、操作人站好位置准备操作。 操作过程中监护人和操作人之间应按标准化作业,即做到“唱票”操作:不 (1)监护人眼看手指被操作设备“唱票”(即发出操作预令),并且应声音洪亮、清 晰、准确。 (2)操作人要手指被操作设备“复诵预令”,做到手到、眼到、嘴到。 (3)监护人再次核对无误后,发出“对,执行”的命令。崇学 意标想 (4)之后操作人方可进行操作,并确认设备状态正确后,向监护人汇报“操作完毕”。 每项操作结束后,监护人在倒闸操作票对应操作项栏左侧空格处打“√”。 操作结束汇报:操作全部结束后,将最后一项操作完成时间填入操作结束时间栏 内。在全部操作完毕进行复查无误后,监护人向调度发令人报告倒闸作业结束。 3.验电的方法 验电工作应在停电以后进行。验电和接地工作都应按规定做好必要的安全防护和 措施。在三相设备上进行验电应做到以下几个步骤: 第一步:注意人身安全事项,应按倒闸作业的要求由两人进行,人操作,人监护;并 做好“两穿三戴”,其具体内容是:穿长袖的工作服、穿绝缘靴,戴安全帽防护眼 镜和绝缘手套。 第二步:使用合格的验电器,从以下五个方面内容检查验电器,相同电压等级的验 电器;验电器上贴有使用有效期内的合格证;验电器的绝缘操作杆完好无损、干净, 验电端完好、无氧化、生锈;进行声光自检是正常的;到相同电压等级的有电设备 上试验确认验电器是正常可用的。 第三步:验电的具体方法,验电时应选择合适的位置站好,手应拿在绝缘安全区域 内,人角和有电设备保持足够的安全距离(各电压等级安全距离见下表（一）), 应在没有油漆的地方验电,验电时逐渐靠近,每一相都应验电,验完一相再验另一 相,中间不得拖动验电;在所有来电方向(需要挂接地线)的开关进出口端都应验 电;在有多层架设的设备上验电时应先验下层,再验上层,先验低压,再验高压。

变电站、配电室（发电厂）倒闸操作票变电站、配电室（发电厂）第一种工作票单位编号1.工作负责人（监护人）班组2.工作班人员（不包括工作负责人）：共人。

3.工作的变配电站名称及设备双重名称：5.计划工作时间：自年月日时分至年月日时分工作票签发人签名签发日期：年月日时分7. 收到工作票时间：年月日时分运行值班人员签名工作负责人签名8. 确认本工作票1至7项工作负责人签名工作许可人签名许可开始工作时间：年月日时分9. 确认工作负责人布置的工作任务和安全措施工作班组人员签名：10. 工作负责人变动情况：原工作负责人离去，变更为工作负责人工作票签发人年月日时分11. 工作人员变动情况（变动人员姓名、日期及时间）：工作负责人签名12. 工作票延期：有效期延长到年月日时分工作负责人签名年月日时分工作许可人签名年月日时分13. 每日开工和收工时间（使用一天的工作票不必填写）14.工作终结：全部工作于年月日时分结束，设备及安全措施已恢复至开工前状态，工作人员已全部撤离，材料工具已清理完毕，工作已终结。

工作负责人签名工作许可人签名电力电缆第一种工作票单位编号1. 工作负责人（监护人）班组2. 工作班人员（不包括工作负责人）：共人。

3. 电力电缆双重名称：自年月日时分至年月日时分工作票签发人签名签发日期年月日时分7 确认本工作票1~6项。

工作负责人签名8.补充安全措施：工作负责人签名9. 工作许可：(1) 在线路上的电缆工作：工作许可人用方式许可自年月日时分起开始工作。

工作负责人签名(2) 在变电站或发电厂内的电缆工作：安全措施项所列措施中(变配电站/发电厂)部分已执行完毕。

工作许可时间年月日时分。

工作许可人签名工作负责人签名10.确认工作负责人布置的工作任务和安全措施。

工作班组人员签名：有效期延长到年月日时分工作负责人签名年月日时分工作许可人签名年月日时分13. 工作负责人变动：原工作负责人离去，变更为工作负责人。

工作票签发人年月日时分14. 工作人员变动（变动人员姓名、日期及时间）：工作负责人签名15. 工作终结：(1)在线路上的电缆工作：工作人员已全部撤离，材料工具已清理完毕，工作终结；所装的工作接地线共副已全部拆除，于年月日时分工作负责人向工作许可人用方式汇报。

倒闸操作票、电气工作票样票机电队倒闸操作票、停送电联系票填写要求及相关规定1、编号：变电所简称年-月-序号，如北八2013-01-01。

北八变电所简称北八；北十变电所简称北十；北部东翼配电点简称东翼；北部西翼配电点简称西翼；-600变电所简称-600；-570变电所简称-570；中央变电所简称中央；-370变电所简称-370；南三变电所简称南三；南十一变电所简称南十一；-720变电所简称-720；-560变电所简称-560；南十五配电点简称南十五；十五采区泵房配电点简称十五。

2、除倒闸操作票、停送电联系票总编号中的序号为三位数，其余两票中涉及到的数字均为双位数。

3、若操作票未执行，需在备注栏内写明“作废”字样。

4、若操作项目超过1页时，在备注栏中注明“转下页NO：××”，“接上页NO：××”。

5、受令人为实际操作人；操作人为实际操作人；监护人为负责监护工作的人；运行值班负责人为负责供电运行的班组长。

6、涉及到做安措的操作票必须根据现场实际情况来填写。

7、每次办票前，向机电队电力监控室要倒闸操作票、停送电联系票的双重编号，没有编号严禁操作。

8、电力监控室将各变电所、配电点的倒闸操作票、停送电联系票的双重编号记入机电队倒闸操作票台账中，电力监控室所记录的倒闸操作票、停送电联系票编号格式为JD年-月-序号，如JD2013-01-001。

9、值班配电工或电工将变电所或配电点的倒闸操作票、停送电联系票的双重编号记入该变电所或配电点倒闸操作票、停送电联系票记录本中，没有具体位置的，填在备注栏中。

所记录的倒闸操作票、停送电联系票编号格式为变电所简称年-月-序号，如北八2013-01-01。

10、变电所或配电点某一回路检修可以写一份操作票，但必须按照正常的停送电流程操作流程写票。

11、各变电所或配电点停送电联系票的编号格式与倒闸操作票的编号格式相同。

12、停送电联系票（编号格式为变电所停送电联系票编号（机电队停送电联系票编号），如南三2013-01-01（JD2013-01-001）。
