变电站倒闸操作票填写

变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票考试时倒闸操作票各栏按下列规定填写1)单位：兴隆220kV变电站2)编号：从“201110001 ”开始3)发令人：写监考老师4)受令人：写“考试1”5)发令时间：写开始考试时间6)操作开始时间：写开始操作时间7)操作结束时间：写操作结束时间8)单人操作栏：打“√”9)操作任务：写试卷上操作任务10)操作人：写自己11)监护人：也写“考试1”12)值班负责人（值长）：写“考试2”13)多页操作票时：在规定栏内写：接上页：“20110001”和接下页：“20111002”14)操作步骤结束：已执行章以“ㄣ”符号结束考试注意事项：1)开机后校对机器时间，进入系统正常后在二次场景画面“特殊操作”栏目中填写“班级、姓名、机器号。

如运行九班、张三、xy-14”后提交，已记录操作人员操作的机器。

2)在操作票左上角写“运行班号”；在问答试卷写姓名、运行班号。

3)操作票一共4张可以撕开使用，用完为止，最后交你认为正确的操作票。

多张操作票要有连续性。

4)考试共1小时30分，考试开始时先写操作票后仿真操作45分钟结束，以后发生的操作记录无效；最后45分钟写问答题。

5)考试作弊一次扣10分处理，倒闸操作中不得故意损坏操作系统程序，只要有操作记录就视为操作生效。

否则按无操作记录处理。

6)考试分值按100计算：其中20问答、20分操作票、60分上机操作。

变电所倒闸操作票范本
变电所倒闸操作票范本
票号: XXXX
操作日期: XXXX年XX月XX日
变电所: XXXX变电所
操作人员: XXXX
操作设备: XXXX设备
操作类型: 倒闸操作
倒闸前准备工作：
1. 确认电压为零：检查相关开关刀闸，确保处于断开位置。

2. 进行接地操作：将接地线夹具与设备接地连接。

倒闸操作步骤：
1. 确保相关人员已远离危险区域。

2. 查看操作设备的状态：检查设备是否正常运行、无异常声音或异味。

3. 检查继电保护装置的状态：确认继电保护装置工作正常，无任何故障报警。

4. 执行倒闸操作：轻轻推动开关刀闸，使其闭合。

倒闸操作结束后：
1. 检查操作设备状态：观察设备运行是否正常，确认无异常情况。

2. 拆除接地线夹具：将接地线夹具与设备接地连接分离。

3. 完成操作记录。

备注：操作过程中如有异常情况或安全问题出现，应立即停止操作，并汇报相关人员处理。

操作人员签名:
操作人员联系电话:
-
此为变电所倒闸操作票范本，具体内容根据实际情况自行修改。

操作过程中务必遵循安全操作规程，确保操作过程安全可靠。

变电站倒闸操作票范本操作票编号：变电站：操作日期：操作员姓名：职务：操作单位：操作班组：一、操作目的：为了保证电力系统的安全运行，确保变电设备的安全性能，根据操作指导书制定此倒闸操作票。

二、操作内容：1. 确认变电站运行模式正常，无变电设备处于带电状态。

2. 接收指令后，批准倒闸操作，并通过操作遥控器，向辖区内所有被控设备发送倒闸信号。

3. 同时要求值班人员观察操作情况，及时进行监测，确认所有设备均已停电。

4. 待设备停电确认无误后，进行倒闸操作。

三、操作前准备：1.检查操作手持遥控器、外部遥控器Sender和控制命令。

2.检查变电设备运行模式是否正常，确认变电设备处于可进行倒闸操作的状态。

3.检查通讯系统运行情况，对遥控接收机进行一次校验。

4.确认操作人员在指令下达后已进行安全隔离，做好安全保障措施。

四、操作过程：1.执行前备电。

2.按要求进行操作人员身份识别认证，确定倒闸操作人员身份。

3.根据遥控信号传递原理进行遥控指令下达。

4.倒闸操作结束后，按照要求进行安全示意信号的发送。

五、操作注意事项：1.操作人员在进行倒闸操作前，必须向值班人员进行倒闸操作的通知和确认操作条件的确认。

2.操作人员必须清楚地了解倒闸操作的影响，熟知各项安全措施和规章制度，遵守操作规程，正确接受、执行指令。

3.操作人员必须装备了解KYN28A -12 / AC22；YB11 交流三相干式变压器（双绕组，小于等于2500KVA）；XGN box 小型高压开关设备；ZX4A -12 / 24型干式电流互感器；S9 / KN-30型全密封干式变压器，掌握及使用操作遥控器，熟悉倒闸电路，以确保顺利进行倒闸操作。

4.遵守操作规程，注意操作顺序，确保操作正确完整。

5.操作过程中，不得中途停止或更改操作，必须直到操作完全结束为止。

六、操作结束：1. 在倒闸操作结束后，操作人员必须核对并记录设备停电时间。

2. 操作人员必须根据通知确保安全接地措施、电缆接头及分接箱、电力测量设备及接线端子的安全情况，按规定提交工作报告。

倒闸操作票填写规定和内容一、操作票填写规定1、操作票应用黑色、蓝色墨水钢笔或圆珠笔逐项填写，不得使用铅笔和红色墨水，票面应清楚整洁，不得任意涂改。

操作人和监护人应根据模拟图核对所填写的操作项目，并分别签名，然后经运行值班负责人审核签名。

一张操作票只能填写一个操作任务。

2、操作票应由当班执行操作的人员填写。

3、特别重要的倒闸操作票应由正值填写，值长、站长或技术人员审核并监护。

4、新安规中提出以二元变化确认设备操作状态的原则，即电气设备操作后的位置检查，可通过设备机械指示位置、电气指示、仪表及各种遥测、遥信信号的变化，且至少应有两个及以上指示已同时发生对应变化，才能确认该设备已操作到位。

二、操作票填写内容1、应拉、合的断路器、隔离开关、跌落式熔断器、接地刀闸、中性点接地刀闸、刀开关、开关等。

2、对断路器、隔离开关操作前的核对性检查和操作后操作质量的检查。

1）核对性检查内容（1）送电时，合隔离开关前应检查断路器确在断开位置；（2）倒母线操作前，应检查母联两侧隔离开关确在合闸位置；（3）在合断路器前，应检查手车确在“工作”位置；（4）在旁路母线系统拉、合旁路隔离开关前，应检查旁路断路器及两侧隔离开关确在合闸位置；（5）倒负荷或解列操作前，应检查另一电源运行情况确系良好和负荷分配正常。

2）操作质量检查内容（1）对断路器应检查该断路器确已断开或合上；（2）对不在就地操作（包括操作机构和设备之间装有隔板）的隔离开关、接地刀闸应检查该隔离开关、接地刀闸确已断开或合上。

3、断路器检修时，在拉开断路器后，取下合闸熔断器，拉开隔离开关后，取下该断路器的控制回路、信号回路熔断器，拉开带电动操作机构的隔离开关操作电源刀开关。

4、合上隔离开关前，装上该断路器的控制回路、信号回路熔断器，合上带电动操作机构的隔离开关操作电源刀开关，在合上断路器前装上该断路器合闸熔断器。

5、线路停电，断路器无工作，断路器在试验位置可不必取下断路器控制回路、合闸回路熔断器。

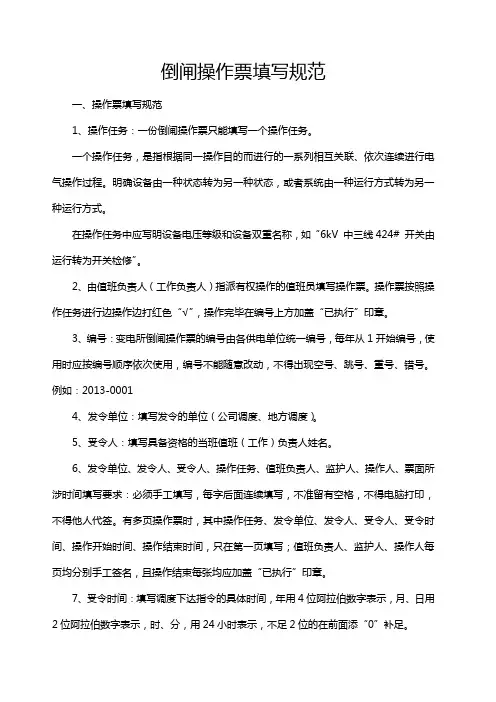

倒闸操作票填写规范一、操作票填写规范1、操作任务：一份倒闸操作票只能填写一个操作任务。

一个操作任务，是指根据同一操作目的而进行的一系列相互关联、依次连续进行电气操作过程。

明确设备由一种状态转为另一种状态，或者系统由一种运行方式转为另一种运行方式。

在操作任务中应写明设备电压等级和设备双重名称，如“6kV 中三线424# 开关由运行转为开关检修”。

2、由值班负责人（工作负责人）指派有权操作的值班员填写操作票。

操作票按照操作任务进行边操作边打红色“√”，操作完毕在编号上方加盖“已执行”印章。

3、编号：变电所倒闸操作票的编号由各供电单位统一编号，每年从1开始编号，使用时应按编号顺序依次使用，编号不能随意改动，不得出现空号、跳号、重号、错号。

例如：2013-00014、发令单位：填写发令的单位（公司调度、地方调度）。

5、受令人：填写具备资格的当班值班（工作）负责人姓名。

6、发令单位、发令人、受令人、操作任务、值班负责人、监护人、操作人、票面所涉时间填写要求：必须手工填写，每字后面连续填写，不准留有空格，不得电脑打印，不得他人代签。

有多页操作票时，其中操作任务、发令单位、发令人、受令人、受令时间、操作开始时间、操作结束时间，只在第一页填写；值班负责人、监护人、操作人每页均分别手工签名，且操作结束每张均应加盖“已执行”印章。

7、受令时间：填写调度下达指令的具体时间，年用4位阿拉伯数字表示，月、日用2位阿拉伯数字表示，时、分，用24小时表示，不足2位的在前面添“0”补足。

8、操作开始时间：填写操作开始的时间，年、月、日、时、分填写同第7项。

9、操作结束时间：完成最后一项操作项目的时间，年、月、日、时、分填写同第7项。

10、模拟操作打“√”：打在操作票“顺序”所在列正中间，用兰笔打“√”，每模拟、检查、审核一项正确无误时才能打上“√”，再进行下一项的模拟、检查、审核。

11、操作打：打在操作票有“√”栏所在列正中间，用红笔打“√”，由监护人完成。

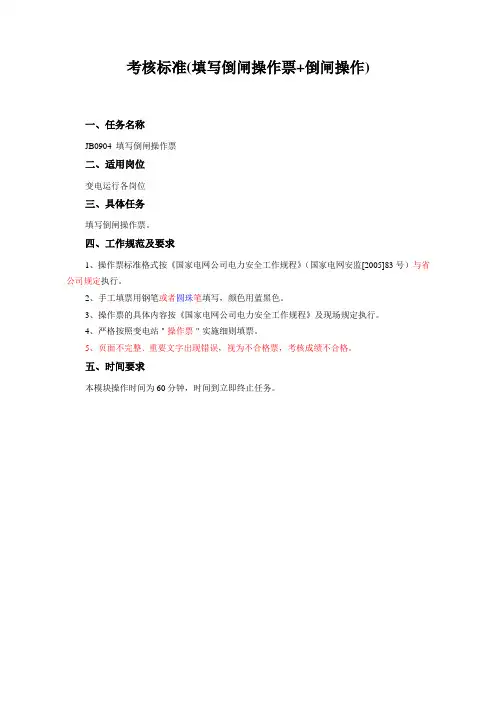

考核标准(填写倒闸操作票+倒闸操作)
一、任务名称
JB0904 填写倒闸操作票
二、适用岗位
变电运行各岗位
三、具体任务
填写倒闸操作票。

四、工作规范及要求
1、操作票标准格式按《国家电网公司电力安全工作规程》（国家电网安监[2005]83号）与省公司规定执行。

2、手工填票用钢笔或者圆珠笔填写，颜色用蓝黑色。

3、操作票的具体内容按《国家电网公司电力安全工作规程》及现场规定执行。

4、严格按照变电站＂操作票＂实施细则填票。

5、页面不完整、重要文字出现错误，视为不合格票，考核成绩不合格。

五、时间要求
本模块操作时间为60分钟，时间到立即终止任务。

四川省电力公司岗位技能考核评分细则
四川省电力公司岗位技能考核操作任务书
一、任务名称
JB0905 倒闸操作
二、适用岗位
变电运行各岗位
三、具体任务
完成所在变电站各类倒闸操作。

四、工作规范及要求
1、要求操作正确、完整，无错项、漏项，无技术性顺序颠倒错误。

2、从接令到操作结束要求动作规范、快捷。

3、造成恶性误操作立即停止考核，考核成绩为不合格。

4、如出现超时者，按超出1分钟扣1分计算。

最长不超过10分钟。

五、时间要求
本模块视考核对象与操作任务合理设定操作时间，最长不超过30分钟；时间到立即终止任务。

四川省电力公司岗位技能考核评分细则
说明：恶性误操作事故［带负荷误拉（合）刀闸、带电挂（合）接地线（接地刀闸）、带接地线（接地刀闸）合开关（刀闸）］。

倒闸操作票填写说明1、配电室名称的填写：填写全称，不能简称或代号。

应先填写站名，后填写电压等级。

供电X队XX 6kV 配电室2、操作票的编号：变电站（发电厂）倒闸操作票的编号由供电中心统一编号，并在印刷时一并排印，使用单位应按编号顺序依次使用，编号不能随意改动，不得出现空号、跳号、重号、错号。

3、操作任务的填写：操作任务的填写要简单明了，做到能从操作任务中看出操作对象、操作范围及操作要求。

操作任务应填写设备双重名称，即电气设备中文名称和编号。

每张操作票只能填写一个操作任务。

一个操作任务：是指根据同一操作命令为了相同的操作目的而进行一系列相关联并依次进行的不间断倒闸操作过程。

一项连续操作任务不得拆分成若干单项任务而进行单项操作。

一个操作任务用多张操作票时，在首张及以后几张操作票的最后一行填写“接下页×××号操作票” ，×××号指下一页操作票编号，在第二张及以后几张填写“接上页×××号操作票，×××号指上一页操作票编号”。

为了同一操作目的，根据调度指令进行中间有间断的操作，应分别填写操作票。

分项操作时，在操作项目终止、开始旁边应填写相应的时间。

4、操作任务填写规范（1）主变压器停、送电：操作任务：X号主变停（送）电状态：X号主变、201、101、301断路器由XX状态转换为XX状态若某侧开关状态与其它不一致，分别填写状态转换。

（2）断路器停（送）电：操作任务：XX kV XX线XXX断路器停（送）电状态：断路器由XX状态转换为XX状态（3）线路停（送）电操作任务：XXXkV XX线XXX断路器停（送）电状态：线路由XX状态转换为XX状态（4）断路器及线路同时转检修操作任务：XX kV XX 线XXX断路器停电状态：断路器、线路由运行状态转换为检修状态（5）断路器、线路由检修状态分别转换为冷备用状态操作任务：①XXXkV XX线路由检修状态转换为冷备用状态②XXXkV XXX断路器由检修状态转换为冷备用状态注：若恢复送电时断路器、线路分别拆除安全措施，由检修状态转冷备用状态，再待命令由冷备用状态转运行状态则应分别填写操作票，送电时的操作任务按断路器送电的任务填写。

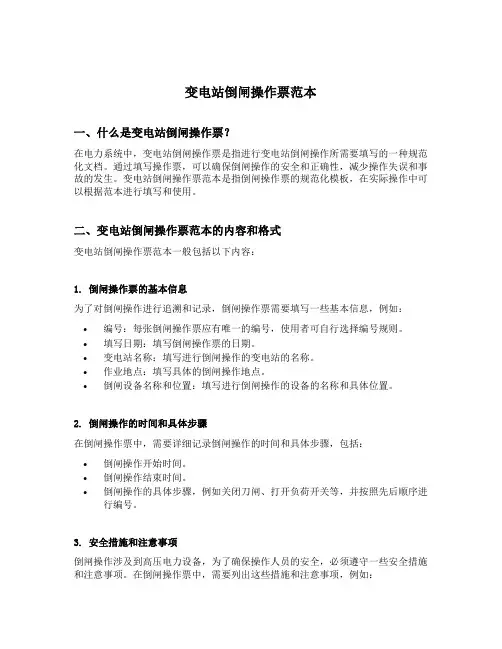

变电站倒闸操作票范本一、什么是变电站倒闸操作票？在电力系统中，变电站倒闸操作票是指进行变电站倒闸操作所需要填写的一种规范化文档。

通过填写操作票，可以确保倒闸操作的安全和正确性，减少操作失误和事故的发生。

变电站倒闸操作票范本是指倒闸操作票的规范化模板，在实际操作中可以根据范本进行填写和使用。

二、变电站倒闸操作票范本的内容和格式变电站倒闸操作票范本一般包括以下内容：1. 倒闸操作票的基本信息为了对倒闸操作进行追溯和记录，倒闸操作票需要填写一些基本信息，例如：•编号：每张倒闸操作票应有唯一的编号，使用者可自行选择编号规则。

•填写日期：填写倒闸操作票的日期。

•变电站名称：填写进行倒闸操作的变电站的名称。

•作业地点：填写具体的倒闸操作地点。

•倒闸设备名称和位置：填写进行倒闸操作的设备的名称和具体位置。

2. 倒闸操作的时间和具体步骤在倒闸操作票中，需要详细记录倒闸操作的时间和具体步骤，包括：•倒闸操作开始时间。

•倒闸操作结束时间。

•倒闸操作的具体步骤，例如关闭刀闸、打开负荷开关等，并按照先后顺序进行编号。

3. 安全措施和注意事项倒闸操作涉及到高压电力设备，为了确保操作人员的安全，必须遵守一些安全措施和注意事项。

在倒闸操作票中，需要列出这些措施和注意事项，例如：•操作人员需要佩戴安全帽、绝缘手套、绝缘靴等个人防护装备。

•操作人员需要确保操作环境通风良好，无明火和易燃物品。

•操作前需要检查设备是否正常工作，无异常情况。

4. 签字确认和备案为了确保倒闸操作的可追溯性和责任的明晰，倒闸操作票需要进行签字确认和备案。

具体包括：•操作人员的签字确认。

•监护人员的签字确认。

•监管部门的签字确认。

•对填写倒闸操作票的人员和日期进行备案。

三、如何填写变电站倒闸操作票？填写变电站倒闸操作票是一项重要的工作，需要按照一定的步骤和规范进行。

以下是填写变电站倒闸操作票的一般步骤：1. 准备工作在填写变电站倒闸操作票之前，需要进行以下准备工作：•确定倒闸操作的设备和位置。

填写倒闸操作票一、倒闸操作票票面格式的填写1、第一栏为接受单位栏第一项单位填写XX kV XX 变电站，第二项编号按现场规定填写。

同一操作任务有多页的情况下编号相同。

2、第二栏为命令栏⑴、发令人填写发布调度命令的调度员姓名。

非调度管辖设备的操作填写发出操作命令的站长或副站长（操作队队长或副队长）或当班值班负责人姓名；⑵、受令人填写接受操作命令的值班员姓名；⑶、发令时间如实填写，时间精确到分。

3、第三栏为操作时间栏⑴、操作开始时间在实际操作开始时填写；⑵、操作结束时间在本操作票所列操作项目全部执行完后填写，在操作任务未全部执行完但因故不再执行其余项目时，最后一项时间为操作终了时间；4、第四栏为操作分类选择栏在实际操作类型前打(√)记号。

5、第五栏为操作任务栏按统一的调度术语简明扼要说明要执行的操作任务，操作任务栏内必须写明设备的电压等级，双重编号。

操作任务不得涂改。

停电和送电操作应分别填写操作票。

母线、母线分段（母联）开关、旁路开关、母线PT、主变中性点，均应在其设备名称和编号前面加上相应的电压等级。

一份操作票只能填写一个操作任务，一个操作任务根据一个调度命令。

为了相同的操作目的而进行的一系列相互关联并依次进行的操作过程，操作任务栏写满后，继续在“操作项目”栏内填写，任务写完后，空一项再写操作步骤。

如下列操作：⑴、倒母线操作或母线停电、送电操作；⑵、倒电压互感器的操作；⑶、倒两台主变及与主变相关的分段（母联）开关的操作，停一台主变或送一台主变的操作（均包括变压器各侧的开关）；⑷、倒站用电源及其它电源线的操作；⑸、进、出线及其转线操作；⑹、终端站的全站停电或电源侧母线停电、送电操作；⑺、状态相同的同一电压等级的几路直馈出线的停、送电操作。

6、第六栏为操作项目栏⑴、第一列为顺序栏，分项书写文字可占用数行，顺序号不变，并连续。

⑵、第二列为操作项目栏，应填写设备的双重名称(可不填写电压等级,但主变侧开关、母线、旁路母线、旁路开关、母线PT等应填写电压等级)，根据操作任务，按操作顺序及操作票的要求、规定，依次填写分项内容；可占用数页，但应在前一页备注栏内中间写“接下页”，在后一页的操作任务栏中间写“接上页”。

A变电站：图例一⒈一次接线图⒉相关说明：⑪该站为内桥接线的110kV负荷站；其电源甲、电源乙均分别给110kV4#、5#母线供电；111、112开关均有无压掉。

无压检定111为110kV4-9PT、10kV4-9PT；112为110kV5-9PT、10kV5-9PT。

111、112开关均有无压掉均启动110kV母联145开关自投。

⑫两台主变并列时，必须先合110kV环，后合10kV环；解列时，必须先拉10kV环，后拉110kV环；10kV旁路224开关带10kV4#母线各路时，亦应遵守上述规定（只有10kV4#与5#母线成为同一条母线时，方可带213、214、215负荷）。

⑬1#与2#所用变0.4kV侧严禁并列运行。

⑭严禁10kV空母线带电容器；10kV4#母线带负荷前，211消弧线圈应投运。

⑮对于两卷主变，发电时必须先合高压侧，后合低压侧；停电时，必须先停低压侧，后停高压侧。

应考虑高压侧中性点。

⑯画的开关为合位，画的开关为分位。

⑰110kV开关均为SF6-110型弹簧储能机构SF6开关；10kV 小车开关均为ZN型弹簧储能机构真空开关；10kV其它开关均为SN型电磁机构少油开关。

⒊运行方式：⑪开关、刀闸分合位如图所示；⑫母联145、245、412均拉着，145、245自投运行；⑬111、112无压掉投着；⑭站内有地线10组，均备用；214、215、221、222重合闸运行，224重合闸退出。

⒋写操作票思路：⑪详看一次图、给出的运行方式及相关要求，每一句话有可能都隐含着考点。

如“215开关检修工作”，同时提示215为重要负荷。

该题含义为215负荷不能停电，必须用224带路，停下215等。

⑫打破调度分界，根据所给出的工作任务，自己拟出调度命令，搭好框架，理清头绪，再行动笔写操作步骤。

B变电站：图例二⒈一次接线图⒉相关说明：⑪运行方式见图：245、345自投运行；7-1合、7-2拉；1#所用变带0.4kV站用电；110kV为相位比较式母差保护，其二次投入位置与一次一致，111、112、146均有母差放电压板；145充电保护退出（一个压板）；110kV、35kV、10kV各出线路重合闸均运行；01合着、02拉着，35kVPC（消弧线圈）分头正常时在5（35kV4#、5#母线运行分段时，PC分头均在5），PC 带4#和5#母线时，分头应在9。

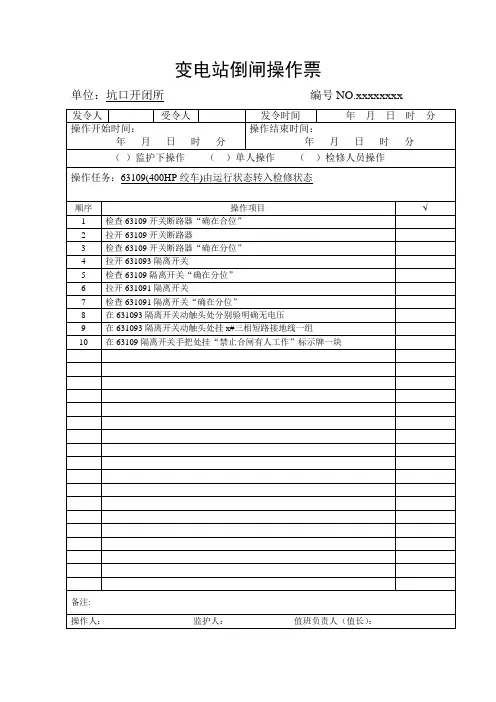

倒闸操作票样票开关分闸操作间接位置判断判据票例：变电站倒闸操作票工作票样票陈楼平地变电站第一种工作票编号____CL12030001___陈楼平地变电站第二种工作票编号__ CL12030001___1．工作负责人〔监护人〕___吴占强___ 2.工作班组：平地电修3．工作人员〔不包括工作负责人〕___张三、李四__________________________________________________共 2 人。

4．工作的变配电站名称及设备双重名称：______10KV平地变电站开关柜_5．工作任务6．计划工作时间：自2012 年03 月11 日8 时30 分至2012 年03 月11 日17 时0 分7．工作条件〔停电或不停电，或邻近及保留带电设备名称〕_____开关柜不停电_____________________________________________ ______________________________________________________________ 8．注意事项〔安全措施〕不得用湿布擦拭开关柜，不得踩在开关柜上，梯子要_靠稳放牢______________________________________________________ 工作票签发人签名陈国欣签发日期：2012 年03 月10 日14 时0 分9．补充安全措施〔工作许可人填写〕____________________________________________________________________________________________________________________________ 10．确认本工作票1-9项许可开始工作时间：2012 年03 月11 日8 时35 分工作负责人签名吴占强工作许可人签名11．确认工作负责人布置的的任务和本施工项目安全措施。
