变电站倒闸操作及操作票

变电站倒闸操作流程
1. 对电力系统进行预检。

这个步骤包括检查设备运行状态，判断是否处于安全状态，确认操作程序的正确性并核实可接地电阻等操作。

确保所有操作环境均符合相关安全标准。

2. 准备操作工具和设备。

根据需要，准备倒闸刀，手动或自动倒闸操作器，跳闸器，安全绳等设备。

3. 接受操作指令，填写操作票。

在无调度命令的情况下，电气设备不能实现倒闸操作。

调度命令是倒闸操作中需要注意的环节，在该环节中，包含很多内容，如电气设备任务、操作目的、操作时间。

任务接收人员接收到电气设备的调度命令之后，需要将具体的信息登记在值班记录表中，标明所有的数据信息。

然后进行调度票的填写，根据操作的危险点，重点分析具体的倒闸操作条件，实现一次设备和二次设备的配合。

4. 操作图板模拟。

当变电站电气设备倒闸操作的调动票填写完，此时要求工作人员不能直接进行倒闸操作，需判断动作操作的准确性。

之后，进行设备的模拟化操作。

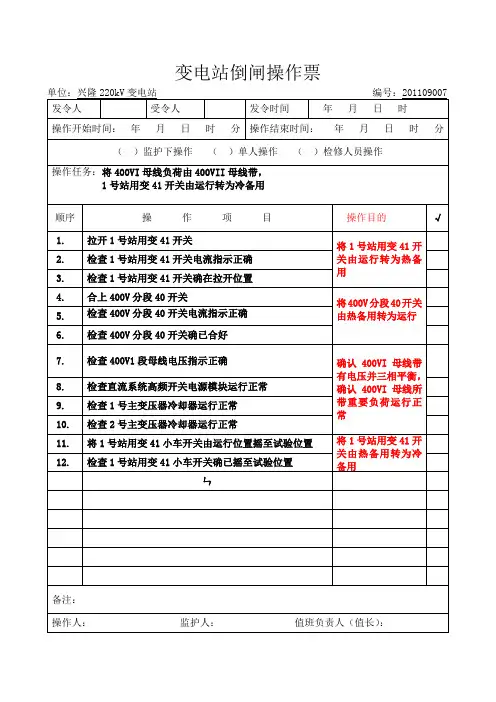

变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票考试时倒闸操作票各栏按下列规定填写1)单位：兴隆220kV变电站2)编号：从“201110001 ”开始3)发令人：写监考老师4)受令人：写“考试1”5)发令时间：写开始考试时间6)操作开始时间：写开始操作时间7)操作结束时间：写操作结束时间8)单人操作栏：打“√”9)操作任务：写试卷上操作任务10)操作人：写自己11)监护人：也写“考试1”12)值班负责人（值长）：写“考试2”13)多页操作票时：在规定栏内写：接上页：“20110001”和接下页：“20111002”14)操作步骤结束：已执行章以“ㄣ”符号结束考试注意事项：1)开机后校对机器时间，进入系统正常后在二次场景画面“特殊操作”栏目中填写“班级、姓名、机器号。

如运行九班、张三、xy-14”后提交，已记录操作人员操作的机器。

2)在操作票左上角写“运行班号”；在问答试卷写姓名、运行班号。

3)操作票一共4张可以撕开使用，用完为止，最后交你认为正确的操作票。

多张操作票要有连续性。

4)考试共1小时30分，考试开始时先写操作票后仿真操作45分钟结束，以后发生的操作记录无效；最后45分钟写问答题。

5)考试作弊一次扣10分处理，倒闸操作中不得故意损坏操作系统程序，只要有操作记录就视为操作生效。

否则按无操作记录处理。

6)考试分值按100计算：其中20问答、20分操作票、60分上机操作。

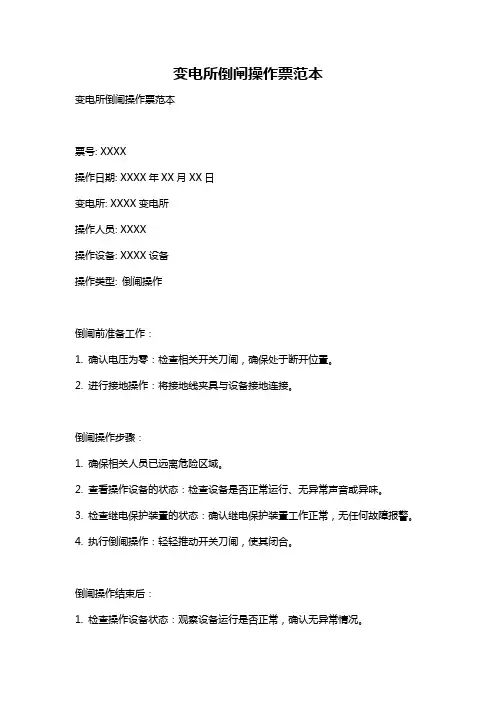

变电所倒闸操作票范本
变电所倒闸操作票范本
票号: XXXX
操作日期: XXXX年XX月XX日
变电所: XXXX变电所
操作人员: XXXX
操作设备: XXXX设备
操作类型: 倒闸操作
倒闸前准备工作：
1. 确认电压为零：检查相关开关刀闸，确保处于断开位置。

2. 进行接地操作：将接地线夹具与设备接地连接。

倒闸操作步骤：
1. 确保相关人员已远离危险区域。

2. 查看操作设备的状态：检查设备是否正常运行、无异常声音或异味。

3. 检查继电保护装置的状态：确认继电保护装置工作正常，无任何故障报警。

4. 执行倒闸操作：轻轻推动开关刀闸，使其闭合。

倒闸操作结束后：
1. 检查操作设备状态：观察设备运行是否正常，确认无异常情况。

2. 拆除接地线夹具：将接地线夹具与设备接地连接分离。

3. 完成操作记录。

备注：操作过程中如有异常情况或安全问题出现，应立即停止操作，并汇报相关人员处理。

操作人员签名:
操作人员联系电话:
-
此为变电所倒闸操作票范本，具体内容根据实际情况自行修改。

操作过程中务必遵循安全操作规程，确保操作过程安全可靠。

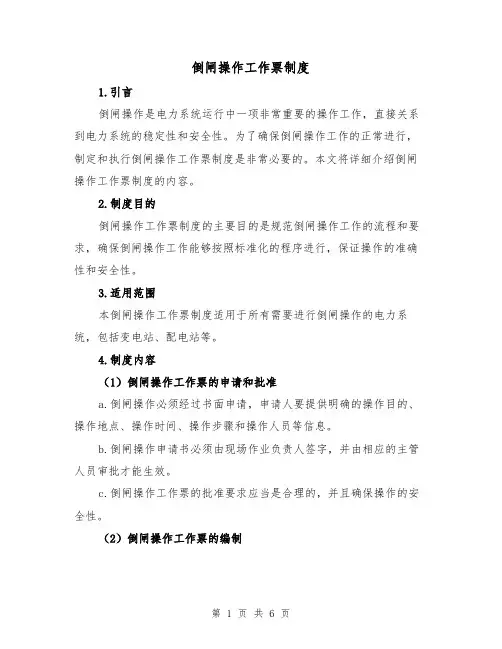

倒闸操作工作票制度1.引言倒闸操作是电力系统运行中一项非常重要的操作工作，直接关系到电力系统的稳定性和安全性。

为了确保倒闸操作工作的正常进行，制定和执行倒闸操作工作票制度是非常必要的。

本文将详细介绍倒闸操作工作票制度的内容。

2.制度目的倒闸操作工作票制度的主要目的是规范倒闸操作工作的流程和要求，确保倒闸操作工作能够按照标准化的程序进行，保证操作的准确性和安全性。

3.适用范围本倒闸操作工作票制度适用于所有需要进行倒闸操作的电力系统，包括变电站、配电站等。

4.制度内容（1）倒闸操作工作票的申请和批准a.倒闸操作必须经过书面申请，申请人要提供明确的操作目的、操作地点、操作时间、操作步骤和操作人员等信息。

b.倒闸操作申请书必须由现场作业负责人签字，并由相应的主管人员审批才能生效。

c.倒闸操作工作票的批准要求应当是合理的，并且确保操作的安全性。

（2）倒闸操作工作票的编制a.倒闸操作工作票必须由专业人员编制，并按照统一的格式和要求编写。

b.倒闸操作工作票应包括操作目的、操作地点、操作时间、操作步骤、操作人员、安全措施、操作风险等内容。

c.倒闸操作工作票必须完整、准确地反映实际操作情况，对操作人员提供必要的操作指导和安全提示。

（3）倒闸操作工作票的签发和使用a.倒闸操作工作票必须经过签发手续才能使用，签发人对工作票的内容和操作人员的资质必须进行确认。

b.倒闸操作工作票的签发必须包括签发人的姓名、签发时间和签发意见等内容。

c.倒闸操作工作票必须按照要求进行使用，操作人员必须按照操作票上的指示进行操作，严禁随意修改操作步骤或操作时间。

（4）倒闸操作工作票的交接a.倒闸操作工作票必须在操作前进行交接，接班人对操作票的内容进行确认。

b.倒闸操作工作票的交接必须包括交接人的姓名、交接时间和交接意见等内容。

c.倒闸操作工作票的交接必须确保操作的连续性和准确性，避免因交接失误引发操作风险。

（5）倒闸操作工作票的归档与保存a.倒闸操作工作票必须进行归档，归档单位要有相应的归档制度和归档要求。

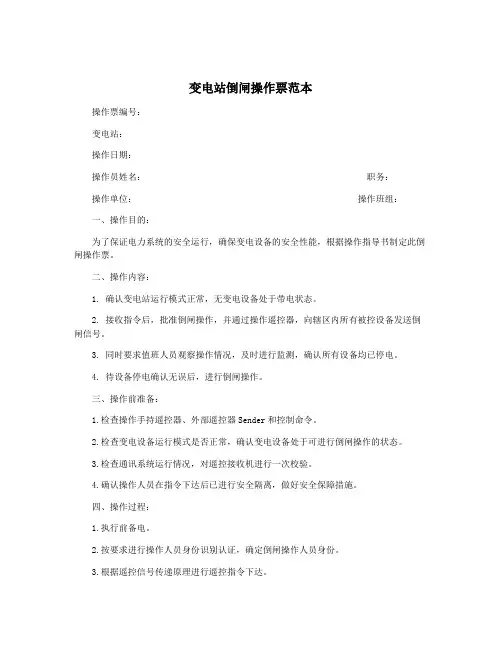

变电站倒闸操作票范本操作票编号：变电站：操作日期：操作员姓名：职务：操作单位：操作班组：一、操作目的：为了保证电力系统的安全运行，确保变电设备的安全性能，根据操作指导书制定此倒闸操作票。

二、操作内容：1. 确认变电站运行模式正常，无变电设备处于带电状态。

2. 接收指令后，批准倒闸操作，并通过操作遥控器，向辖区内所有被控设备发送倒闸信号。

3. 同时要求值班人员观察操作情况，及时进行监测，确认所有设备均已停电。

4. 待设备停电确认无误后，进行倒闸操作。

三、操作前准备：1.检查操作手持遥控器、外部遥控器Sender和控制命令。

2.检查变电设备运行模式是否正常，确认变电设备处于可进行倒闸操作的状态。

3.检查通讯系统运行情况，对遥控接收机进行一次校验。

4.确认操作人员在指令下达后已进行安全隔离，做好安全保障措施。

四、操作过程：1.执行前备电。

2.按要求进行操作人员身份识别认证，确定倒闸操作人员身份。

3.根据遥控信号传递原理进行遥控指令下达。

4.倒闸操作结束后，按照要求进行安全示意信号的发送。

五、操作注意事项：1.操作人员在进行倒闸操作前，必须向值班人员进行倒闸操作的通知和确认操作条件的确认。

2.操作人员必须清楚地了解倒闸操作的影响，熟知各项安全措施和规章制度，遵守操作规程，正确接受、执行指令。

3.操作人员必须装备了解KYN28A -12 / AC22；YB11 交流三相干式变压器（双绕组，小于等于2500KVA）；XGN box 小型高压开关设备；ZX4A -12 / 24型干式电流互感器；S9 / KN-30型全密封干式变压器，掌握及使用操作遥控器，熟悉倒闸电路，以确保顺利进行倒闸操作。

4.遵守操作规程，注意操作顺序，确保操作正确完整。

5.操作过程中，不得中途停止或更改操作，必须直到操作完全结束为止。

六、操作结束：1. 在倒闸操作结束后，操作人员必须核对并记录设备停电时间。

2. 操作人员必须根据通知确保安全接地措施、电缆接头及分接箱、电力测量设备及接线端子的安全情况，按规定提交工作报告。

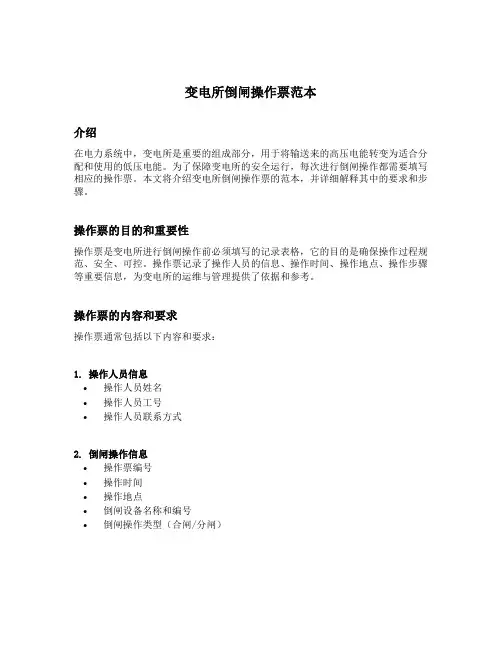

变电所倒闸操作票范本介绍在电力系统中，变电所是重要的组成部分，用于将输送来的高压电能转变为适合分配和使用的低压电能。

为了保障变电所的安全运行，每次进行倒闸操作都需要填写相应的操作票。

本文将介绍变电所倒闸操作票的范本，并详细解释其中的要求和步骤。

操作票的目的和重要性操作票是变电所进行倒闸操作前必须填写的记录表格，它的目的是确保操作过程规范、安全、可控。

操作票记录了操作人员的信息、操作时间、操作地点、操作步骤等重要信息，为变电所的运维与管理提供了依据和参考。

操作票的内容和要求操作票通常包括以下内容和要求：1. 操作人员信息•操作人员姓名•操作人员工号•操作人员联系方式2. 倒闸操作信息•操作票编号•操作时间•操作地点•倒闸设备名称和编号•倒闸操作类型（合闸/分闸）3. 操作步骤根据变电所的具体情况，填写相应的操作步骤，包括但不限于以下内容： 1. 确定倒闸前的防护措施是否已经完善，如安装接地线、锁具等； 2. 关闭与倒闸操作相关的控制回路，并设立标识； 3. 确认倒闸位置，打开防误开关，释放机械锁； 4. 进行倒闸操作，记录操作过程中的相关参数变化和操作时间； 5. 完成倒闸操作后，进行相关的检查，确认操作是否成功。

4. 注意事项提醒操作人员注意以下事项： - 操作前应仔细阅读操作票，并与实际情况核对；- 操作期间，要保持通讯畅通，与其他操作人员保持密切联系； - 操作过程中，应做好安全防护，佩戴必要的防护装备；操作票范本操作票编号：____________操作人员信息：姓名：____________工号：____________联系方式：____________倒闸操作信息：操作时间：____________操作地点：____________倒闸设备名称和编号：____________倒闸操作类型：____________（合闸/分闸）操作步骤：1. ____________2. ____________3. ____________4. ____________5. ____________...注意事项：1. ____________2. ____________3. ____________...操作人员签名：____________总结操作票是保障变电所安全运行的重要记录表格。

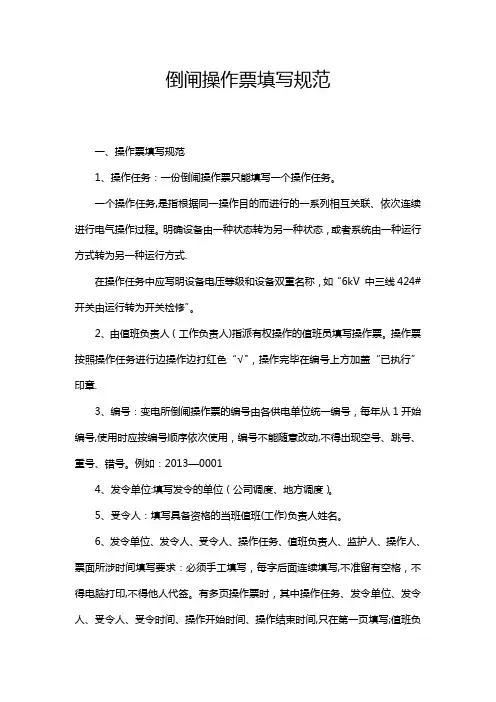

倒闸操作票填写规范一、操作票填写规范1、操作任务：一份倒闸操作票只能填写一个操作任务。

一个操作任务,是指根据同一操作目的而进行的一系列相互关联、依次连续进行电气操作过程。

明确设备由一种状态转为另一种状态，或者系统由一种运行方式转为另一种运行方式.在操作任务中应写明设备电压等级和设备双重名称，如“6kV 中三线424# 开关由运行转为开关检修”。

2、由值班负责人（工作负责人)指派有权操作的值班员填写操作票。

操作票按照操作任务进行边操作边打红色“√"，操作完毕在编号上方加盖“已执行”印章.3、编号：变电所倒闸操作票的编号由各供电单位统一编号，每年从1开始编号,使用时应按编号顺序依次使用，编号不能随意改动,不得出现空号、跳号、重号、错号。

例如：2013—00014、发令单位:填写发令的单位（公司调度、地方调度）。

5、受令人：填写具备资格的当班值班(工作)负责人姓名。

6、发令单位、发令人、受令人、操作任务、值班负责人、监护人、操作人、票面所涉时间填写要求：必须手工填写，每字后面连续填写,不准留有空格，不得电脑打印,不得他人代签。

有多页操作票时，其中操作任务、发令单位、发令人、受令人、受令时间、操作开始时间、操作结束时间,只在第一页填写;值班负责人、监护人、操作人每页均分别手工签名,且操作结束每张均应加盖“已执行"印章。

7、受令时间：填写调度下达指令的具体时间,年用4位阿拉伯数字表示，月、日用2位阿拉伯数字表示，时、分，用24小时表示，不足2位的在前面添“0"补足。

8、操作开始时间：填写操作开始的时间，年、月、日、时、分填写同第7项。

9、操作结束时间：完成最后一项操作项目的时间，年、月、日、时、分填写同第7项。

10、模拟操作打“√”：打在操作票“顺序”所在列正中间,用兰笔打“√”，每模拟、检查、审核一项正确无误时才能打上“√",再进行下一项的模拟、检查、审核。

11、操作打：打在操作票有“√"栏所在列正中间，用红笔打“√",由监护人完成。

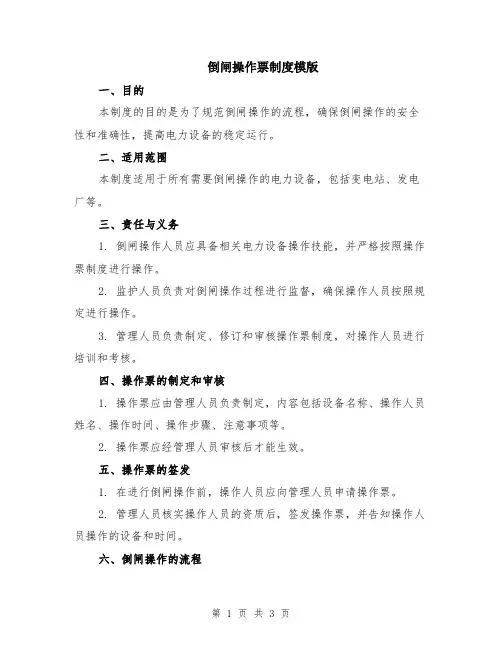

倒闸操作票制度模版一、目的本制度的目的是为了规范倒闸操作的流程，确保倒闸操作的安全性和准确性，提高电力设备的稳定运行。

二、适用范围本制度适用于所有需要倒闸操作的电力设备，包括变电站、发电厂等。

三、责任与义务1. 倒闸操作人员应具备相关电力设备操作技能，并严格按照操作票制度进行操作。

2. 监护人员负责对倒闸操作过程进行监督，确保操作人员按照规定进行操作。

3. 管理人员负责制定、修订和审核操作票制度，对操作人员进行培训和考核。

四、操作票的制定和审核1. 操作票应由管理人员负责制定，内容包括设备名称、操作人员姓名、操作时间、操作步骤、注意事项等。

2. 操作票应经管理人员审核后才能生效。

五、操作票的签发1. 在进行倒闸操作前，操作人员应向管理人员申请操作票。

2. 管理人员核实操作人员的资质后，签发操作票，并告知操作人员操作的设备和时间。

六、倒闸操作的流程1. 操作人员在操作前应进行设备检查，并确保设备处于正常工作状态。

2. 操作人员按照操作票上的步骤进行倒闸操作。

3. 操作过程中，操作人员应按照操作票上的注意事项进行操作，确保操作安全。

4. 倒闸操作完成后，操作人员应向监护人员报告操作情况，并经监护人员确认后关闭操作票。

七、操作人员的安全措施1. 操作人员在进行倒闸操作时，应穿戴符合安全要求的防护装备。

2. 操作人员应按照操作票上的注意事项进行操作，禁止违章操作。

八、操作人员的工作记录1. 操作人员在进行倒闸操作时，应按照要求进行操作记录，记录包括操作时间、操作步骤、操作结果等。

2. 操作记录应经监护人员查验后，归档保存。

九、操作票的保管1. 操作票应由监护人员进行保管，确保操作票的完整性和安全性。

2. 操作票应按照规定的时间进行归档保存，存档期限为一年。

十、违章操作的处理1. 如果发现操作人员进行违章操作，监护人员应立即停止操作，并向管理人员报告。

2. 违章操作人员应受到相应的纪律处分，并接受相关培训。

变电站倒闸操作票范本一、什么是变电站倒闸操作票？在电力系统中，变电站倒闸操作票是指进行变电站倒闸操作所需要填写的一种规范化文档。

通过填写操作票，可以确保倒闸操作的安全和正确性，减少操作失误和事故的发生。

变电站倒闸操作票范本是指倒闸操作票的规范化模板，在实际操作中可以根据范本进行填写和使用。

二、变电站倒闸操作票范本的内容和格式变电站倒闸操作票范本一般包括以下内容：1. 倒闸操作票的基本信息为了对倒闸操作进行追溯和记录，倒闸操作票需要填写一些基本信息，例如：•编号：每张倒闸操作票应有唯一的编号，使用者可自行选择编号规则。

•填写日期：填写倒闸操作票的日期。

•变电站名称：填写进行倒闸操作的变电站的名称。

•作业地点：填写具体的倒闸操作地点。

•倒闸设备名称和位置：填写进行倒闸操作的设备的名称和具体位置。

2. 倒闸操作的时间和具体步骤在倒闸操作票中，需要详细记录倒闸操作的时间和具体步骤，包括：•倒闸操作开始时间。

•倒闸操作结束时间。

•倒闸操作的具体步骤，例如关闭刀闸、打开负荷开关等，并按照先后顺序进行编号。

3. 安全措施和注意事项倒闸操作涉及到高压电力设备，为了确保操作人员的安全，必须遵守一些安全措施和注意事项。

在倒闸操作票中，需要列出这些措施和注意事项，例如：•操作人员需要佩戴安全帽、绝缘手套、绝缘靴等个人防护装备。

•操作人员需要确保操作环境通风良好，无明火和易燃物品。

•操作前需要检查设备是否正常工作，无异常情况。

4. 签字确认和备案为了确保倒闸操作的可追溯性和责任的明晰，倒闸操作票需要进行签字确认和备案。

具体包括：•操作人员的签字确认。

•监护人员的签字确认。

•监管部门的签字确认。

•对填写倒闸操作票的人员和日期进行备案。

三、如何填写变电站倒闸操作票？填写变电站倒闸操作票是一项重要的工作，需要按照一定的步骤和规范进行。

以下是填写变电站倒闸操作票的一般步骤：1. 准备工作在填写变电站倒闸操作票之前，需要进行以下准备工作：•确定倒闸操作的设备和位置。

A变电站：图例一⒈一次接线图⒉相关说明：⑪该站为内桥接线的110kV负荷站；其电源甲、电源乙均分别给110kV4#、5#母线供电；111、112开关均有无压掉。

无压检定111为110kV4-9PT、10kV4-9PT；112为110kV5-9PT、10kV5-9PT。

111、112开关均有无压掉均启动110kV母联145开关自投。

⑫两台主变并列时，必须先合110kV环，后合10kV环；解列时，必须先拉10kV环，后拉110kV环；10kV旁路224开关带10kV4#母线各路时，亦应遵守上述规定（只有10kV4#与5#母线成为同一条母线时，方可带213、214、215负荷）。

⑬1#与2#所用变0.4kV侧严禁并列运行。

⑭严禁10kV空母线带电容器；10kV4#母线带负荷前，211消弧线圈应投运。

⑮对于两卷主变，发电时必须先合高压侧，后合低压侧；停电时，必须先停低压侧，后停高压侧。

应考虑高压侧中性点。

⑯画的开关为合位，画的开关为分位。

⑰110kV开关均为SF6-110型弹簧储能机构SF6开关；10kV 小车开关均为ZN型弹簧储能机构真空开关；10kV其它开关均为SN型电磁机构少油开关。

⒊运行方式：⑪开关、刀闸分合位如图所示；⑫母联145、245、412均拉着，145、245自投运行；⑬111、112无压掉投着；⑭站内有地线10组，均备用；214、215、221、222重合闸运行，224重合闸退出。

⒋写操作票思路：⑪详看一次图、给出的运行方式及相关要求，每一句话有可能都隐含着考点。

如“215开关检修工作”，同时提示215为重要负荷。

该题含义为215负荷不能停电，必须用224带路，停下215等。

⑫打破调度分界，根据所给出的工作任务，自己拟出调度命令，搭好框架，理清头绪，再行动笔写操作步骤。

B变电站：图例二⒈一次接线图⒉相关说明：⑪运行方式见图：245、345自投运行；7-1合、7-2拉；1#所用变带0.4kV站用电；110kV为相位比较式母差保护，其二次投入位置与一次一致，111、112、146均有母差放电压板；145充电保护退出（一个压板）；110kV、35kV、10kV各出线路重合闸均运行；01合着、02拉着，35kVPC（消弧线圈）分头正常时在5（35kV4#、5#母线运行分段时，PC分头均在5），PC 带4#和5#母线时，分头应在9。

倒闸操作和倒闸操作票电力作业人员都知道，在变配电运行过程中，特别是在倒闸操作过程中，倒闸操作制度和倒闸操作票的填写是非常重要的，如果没有倒闸操作票，变配电人员是没有办法进行相应操作的，需要见人见票才好使！1电气设备的三种工作状态电气设备有三种工作状态，即运行、备用，检修状态。

运行状态指设备的开关和刀闸均在合上位置，已通电工作。

备用状态分冷备用和热备用两种状况，其中冷备用状态指设备的开关和力闸均在打开位置，要合上刀闸和开关后才能投入运行；热备用状态指设备的刀闸已存上，并关未合，只要开关合上，就能投入运行。

检修状态指设备的开关和刀闸均已拉开，而且接地线等安全措施均已做好，这时设备就处在检修状态。

将电气设备由一种工作状态变换到另一种工作状态所进行的一系列操作称为例闸操作。

例如要将设备从运行状态变换到检修状态，就要拉开关、拉刀闸、验电、装设接地线、悬挂标示牌、装设围栏等，这些工作即为倒闸操作。

2倒闸操作的重要性倒闸操作必须正确，不准发生误操作事故，否则后果不堪设想。

轻则造成设备损坏，部分停电;重则造成人身伤亡，导致电网大面积停电。

所以要严格防止误调度、误操作、误整定事故发生。

倒闸操作一定要严格做到“五防”，即防止带负荷拉合刀闸，防止带接地线(接地刀)合闸、防止带电挂接地线(合接地刀)、防止误拉合开关、防止误入带电间隔。

保证操作安全准确。

倒闸的操作原则为保障电气设备的安全运行，在倒闸操作过程中必须做好组织和技术措施的落实，认真执行倒闸操作票制度。

3倒闸操作的基本条件1、操作人员和监护人员应经过严格培训考核，有合格的《电工进网作业许可证》。

2、要有与现场设备实际接线相一致的一次系统模拟图、继电保护回路展开图和整定值揭示图(整定单)及其他相关的二次接线图。

3、要有正确的调度命令和合格的操作票。

4、操作中要使用统一的调度术语。

5、现场一、二次设备要有明显的标志，包括命名和编号等。

6、要有合格的操作工具、安全用具和设施(如放置接地线、安全工具、用具的装置)。
