变电站倒闸操作及操作票

变配电室倒闸操作票制度一、背景与目的：在变配电室的运维过程中，为了保证操作人员的安全，保障工作的顺利进行，制定变配电室倒闸操作票制度，以规范倒闸操作流程，并确保操作人员严格按照规定的程序进行操作，降低事故的发生率，提高工作安全性。

二、适用范围：适用于公司内所有变配电室的倒闸操作。

三、操作人员：1.倒闸操作人员须持有相应的电力工作证和安全操作证，并经过相关培训合格。

2.每次倒闸操作必须由两名合格的操作人员共同进行，并指定一名负责人。

四、操作票内容：1.倒闸操作票包括以下内容：（1）倒闸操作的设备名称和编号。

（2）倒闸操作的时间和地点。

（3）倒闸操作的目的和理由。

（4）倒闸操作的步骤和顺序。

（5）倒闸操作的责任人和操作人员。

（6）倒闸操作的安全措施和注意事项。

（7）倒闸操作的完成情况和效果。

2.操作人员须在操作票上填写相关信息，并在操作完成后进行签字确认。

五、操作流程：1.准备工作：（1）确认倒闸操作的设备名称和编号。

（2）检查倒闸操作的安全措施，如安全围栏、警示标识等。

（3）检查倒闸操作所需的工具和设备是否齐全，并进行必要的维护和检修。

2.操作过程：（1）操作人员在操作票上填写相关信息，并进行签字确认。

（2）操作人员按照操作票上的步骤和顺序进行倒闸操作。

（3）负责人对操作人员的操作进行监督和指导，确保操作的正确性和安全性。

（4）操作人员在操作完成后，将操作票上的完成情况和效果进行记录，并重新签字确认。

3.后续工作：（1）操作人员须将操作票存档，供日后查询和审查。

（2）公司应定期对倒闸操作票进行检查和复核，以确保操作规范性和准确性。

（3）对操作人员的倒闸操作进行跟踪和评估，以提升其操作技能和安全意识。

六、安全措施和注意事项：1.操作人员在倒闸操作前，需检查倒闸设备的安全状态，如是否有损坏或故障等。

2.操作人员在倒闸操作过程中，需佩戴个人防护用具，如安全帽、防护眼镜等。

3.操作人员在倒闸操作前，需确保操作周围没有其他人员和动力设备。

变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票考试时倒闸操作票各栏按下列规定填写1)单位：兴隆220kV变电站2)编号：从“201110001 ”开始3)发令人：写监考老师4)受令人：写“考试1”5)发令时间：写开始考试时间6)操作开始时间：写开始操作时间7)操作结束时间：写操作结束时间8)单人操作栏：打“√”9)操作任务：写试卷上操作任务10)操作人：写自己11)监护人：也写“考试1”12)值班负责人（值长）：写“考试2”13)多页操作票时：在规定栏内写：接上页：“20110001”和接下页：“20111002”14)操作步骤结束：已执行章以“ㄣ”符号结束考试注意事项：1)开机后校对机器时间，进入系统正常后在二次场景画面“特殊操作”栏目中填写“班级、姓名、机器号。

如运行九班、张三、xy-14”后提交，已记录操作人员操作的机器。

2)在操作票左上角写“运行班号”；在问答试卷写姓名、运行班号。

3)操作票一共4张可以撕开使用，用完为止，最后交你认为正确的操作票。

多张操作票要有连续性。

4)考试共1小时30分，考试开始时先写操作票后仿真操作45分钟结束，以后发生的操作记录无效；最后45分钟写问答题。

5)考试作弊一次扣10分处理，倒闸操作中不得故意损坏操作系统程序，只要有操作记录就视为操作生效。

否则按无操作记录处理。

6)考试分值按100计算：其中20问答、20分操作票、60分上机操作。

变电所倒闸操作票范本
变电所倒闸操作票范本
票号: XXXX
操作日期: XXXX年XX月XX日
变电所: XXXX变电所
操作人员: XXXX
操作设备: XXXX设备
操作类型: 倒闸操作
倒闸前准备工作：
1. 确认电压为零：检查相关开关刀闸，确保处于断开位置。

2. 进行接地操作：将接地线夹具与设备接地连接。

倒闸操作步骤：
1. 确保相关人员已远离危险区域。

2. 查看操作设备的状态：检查设备是否正常运行、无异常声音或异味。

3. 检查继电保护装置的状态：确认继电保护装置工作正常，无任何故障报警。

4. 执行倒闸操作：轻轻推动开关刀闸，使其闭合。

倒闸操作结束后：
1. 检查操作设备状态：观察设备运行是否正常，确认无异常情况。

2. 拆除接地线夹具：将接地线夹具与设备接地连接分离。

3. 完成操作记录。

备注：操作过程中如有异常情况或安全问题出现，应立即停止操作，并汇报相关人员处理。

操作人员签名:
操作人员联系电话:
-
此为变电所倒闸操作票范本，具体内容根据实际情况自行修改。

操作过程中务必遵循安全操作规程，确保操作过程安全可靠。

变电站倒闸操作票范本操作票编号：变电站：操作日期：操作员姓名：职务：操作单位：操作班组：一、操作目的：为了保证电力系统的安全运行，确保变电设备的安全性能，根据操作指导书制定此倒闸操作票。

二、操作内容：1. 确认变电站运行模式正常，无变电设备处于带电状态。

2. 接收指令后，批准倒闸操作，并通过操作遥控器，向辖区内所有被控设备发送倒闸信号。

3. 同时要求值班人员观察操作情况，及时进行监测，确认所有设备均已停电。

4. 待设备停电确认无误后，进行倒闸操作。

三、操作前准备：1.检查操作手持遥控器、外部遥控器Sender和控制命令。

2.检查变电设备运行模式是否正常，确认变电设备处于可进行倒闸操作的状态。

3.检查通讯系统运行情况，对遥控接收机进行一次校验。

4.确认操作人员在指令下达后已进行安全隔离，做好安全保障措施。

四、操作过程：1.执行前备电。

2.按要求进行操作人员身份识别认证，确定倒闸操作人员身份。

3.根据遥控信号传递原理进行遥控指令下达。

4.倒闸操作结束后，按照要求进行安全示意信号的发送。

五、操作注意事项：1.操作人员在进行倒闸操作前，必须向值班人员进行倒闸操作的通知和确认操作条件的确认。

2.操作人员必须清楚地了解倒闸操作的影响，熟知各项安全措施和规章制度，遵守操作规程，正确接受、执行指令。

3.操作人员必须装备了解KYN28A -12 / AC22；YB11 交流三相干式变压器（双绕组，小于等于2500KVA）；XGN box 小型高压开关设备；ZX4A -12 / 24型干式电流互感器；S9 / KN-30型全密封干式变压器，掌握及使用操作遥控器，熟悉倒闸电路，以确保顺利进行倒闸操作。

4.遵守操作规程，注意操作顺序，确保操作正确完整。

5.操作过程中，不得中途停止或更改操作，必须直到操作完全结束为止。

六、操作结束：1. 在倒闸操作结束后，操作人员必须核对并记录设备停电时间。

2. 操作人员必须根据通知确保安全接地措施、电缆接头及分接箱、电力测量设备及接线端子的安全情况，按规定提交工作报告。

江西省电力公司变电站（发电厂）电气倒闸操作票管理规定1 总则1.1电气倒闸操作票是电气运行值班人员操作时的书面依据，是为了防止误操作，保障人身安全、电网安全和设备安全的重要措施。

为了严格、认真、准确无误地进行倒闸操作，特制定本规定。

1.2本规定根据国务院颁布的《电网调度管理条例》、国家电网公司颁布的《电力安全工作规程》，江西省电力公司颁布的《江西电网调度管理规程》，结合我省具体情况制定。

1.3本规定适用于江西省电力公司系统内变电站、发电厂内升压站电气设备的倒闸操作。

2 倒闸操作的原则及要求2.1倒闸操作应根据值班调度员或值班负责人的指令，受令人复诵无误后执行。

发布和复诵指令应准确、清晰、使用规范的调度术语和设备双重名称。

发令人和受令人应先互报单位和姓名，发布指令的全过程（包括对方复诵指令）和听取指令的报告时双方都要录音并做好记录。

操作人员（包括监护人）应了解操作目的和操作顺序。

对指令有疑问时应向发令人询问清楚无误后执行。

除经本单位考核批准允许进行单人操作的人员执行批准的操作外，其他操作至少应两人进行，其中对设备较为熟悉者作监护人；特别重要和复杂的倒闸操作，应由熟练的值班员操作，运行值班负责人监护。

2.2 倒闸操作的分类2.2.1监护操作：由两人进行同一项的操作。

监护操作时，其中一人对设备较为熟悉者作监护。

特别重要和复杂的倒闸操作，由熟练的运行人员操作，运行值班负责人监护。

2.2.2单人操作：由一人完成的操作。

1）单人值班的变电站操作时，运行人员根据发令人用电话传达的操作指令填用操作票，复诵无误。

2）实行单人操作的设备、项目及运行人员需经设备运行管理单位批准，人员应通过专项考核。

2.2.3检修人员操作：由检修人员完成的操作。

1）经设备运行管理单位考试合格、批准的本企业的检修人员，可进行220kV及以下的无人值班变电站电气设备由热备用转检修或由检修转热备用的监护操作，监护人应是同一单位的检修人员或设备运行人员。

变电所倒闸操作票范本介绍在电力系统中，变电所是重要的组成部分，用于将输送来的高压电能转变为适合分配和使用的低压电能。

为了保障变电所的安全运行，每次进行倒闸操作都需要填写相应的操作票。

本文将介绍变电所倒闸操作票的范本，并详细解释其中的要求和步骤。

操作票的目的和重要性操作票是变电所进行倒闸操作前必须填写的记录表格，它的目的是确保操作过程规范、安全、可控。

操作票记录了操作人员的信息、操作时间、操作地点、操作步骤等重要信息，为变电所的运维与管理提供了依据和参考。

操作票的内容和要求操作票通常包括以下内容和要求：1. 操作人员信息•操作人员姓名•操作人员工号•操作人员联系方式2. 倒闸操作信息•操作票编号•操作时间•操作地点•倒闸设备名称和编号•倒闸操作类型（合闸/分闸）3. 操作步骤根据变电所的具体情况，填写相应的操作步骤，包括但不限于以下内容： 1. 确定倒闸前的防护措施是否已经完善，如安装接地线、锁具等； 2. 关闭与倒闸操作相关的控制回路，并设立标识； 3. 确认倒闸位置，打开防误开关，释放机械锁； 4. 进行倒闸操作，记录操作过程中的相关参数变化和操作时间； 5. 完成倒闸操作后，进行相关的检查，确认操作是否成功。

4. 注意事项提醒操作人员注意以下事项： - 操作前应仔细阅读操作票，并与实际情况核对；- 操作期间，要保持通讯畅通，与其他操作人员保持密切联系； - 操作过程中，应做好安全防护，佩戴必要的防护装备；操作票范本操作票编号：____________操作人员信息：姓名：____________工号：____________联系方式：____________倒闸操作信息：操作时间：____________操作地点：____________倒闸设备名称和编号：____________倒闸操作类型：____________（合闸/分闸）操作步骤：1. ____________2. ____________3. ____________4. ____________5. ____________...注意事项：1. ____________2. ____________3. ____________...操作人员签名：____________总结操作票是保障变电所安全运行的重要记录表格。

倒闸操作票填写规范一、操作票填写规范1、操作任务：一份倒闸操作票只能填写一个操作任务。

一个操作任务，是指根据同一操作目的而进行的一系列相互关联、依次连续进行电气操作过程。

明确设备由一种状态转为另一种状态，或者系统由一种运行方式转为另一种运行方式。

在操作任务中应写明设备电压等级和设备双重名称，如“6kV 中三线424# 开关由运行转为开关检修”。

2、由值班负责人（工作负责人）指派有权操作的值班员填写操作票。

操作票按照操作任务进行边操作边打红色“√”，操作完毕在编号上方加盖“已执行”印章。

3、编号：变电所倒闸操作票的编号由各供电单位统一编号，每年从1开始编号，使用时应按编号顺序依次使用，编号不能随意改动，不得出现空号、跳号、重号、错号。

例如：2013-00014、发令单位：填写发令的单位（公司调度、地方调度）。

5、受令人：填写具备资格的当班值班（工作）负责人姓名。

6、发令单位、发令人、受令人、操作任务、值班负责人、监护人、操作人、票面所涉时间填写要求：必须手工填写，每字后面连续填写，不准留有空格，不得电脑打印，不得他人代签。

有多页操作票时，其中操作任务、发令单位、发令人、受令人、受令时间、操作开始时间、操作结束时间，只在第一页填写；值班负责人、监护人、操作人每页均分别手工签名，且操作结束每张均应加盖“已执行”印章。

7、受令时间：填写调度下达指令的具体时间，年用4位阿拉伯数字表示，月、日用2位阿拉伯数字表示，时、分，用24小时表示，不足2位的在前面添“0”补足。

8、操作开始时间：填写操作开始的时间，年、月、日、时、分填写同第7项。

9、操作结束时间：完成最后一项操作项目的时间，年、月、日、时、分填写同第7项。

10、模拟操作打“√”：打在操作票“顺序”所在列正中间，用兰笔打“√”，每模拟、检查、审核一项正确无误时才能打上“√”，再进行下一项的模拟、检查、审核。

11、操作打：打在操作票有“√”栏所在列正中间，用红笔打“√”，由监护人完成。

倒闸操作票制度一.操作票的基本要求1.为防止误操作事故的发生，变电站的倒闸操作必须执行操作票制度。

2.倒闸操作必须根据主管部门的通知才能进行，与电力部门调度订有调度协议的双电源供电变电站，其调度范围的倒闸操作必须得到调度命令才能进行。

公司内变配电所倒闸操作应根据值班调度员或运行值班负责人的指令,受令人复诵无误后执行。

发布指令应准确清晰使用规范的调度术语和设备双重名称,即设备名称和编号。

下令人和受令人应互报单位和姓名,发布指令的全过程(包括对方复诵指令)和听取指令的报告时双方都要录音并作好记录。

操作人员(包括监护人)应了解操作目的和操作顺序。

对指令有疑问时应向下令人询问清楚无误后执行。

3.高压设备符合下列条件者,可由单人值班或单人操作:(1) 室内高压设备的隔离室设有遮栏, 遮栏的高度在1.7m以上,安装牢固并加锁者;(2) 室内高压断路器(开关)的操动机构(操作机构)用墙或金属板与该断路器(开关)隔离或装有远方操动机构(操作机构)者。

4.倒闸操作的分类:(1) 监护操作:由两人进行同一项操作。

监护操作时,其中一人对设备较为熟悉者作为监护。

特别重要和复杂的倒闸操作,由熟练的运行人员操作,运行值班负责人监护。

(2) 单人操作:由一人完成的操作。

a. 单人值班的变电站操作时,运行人员根据下令人用电话传达的操作指令填写操作票,复诵无误。

b. 实行单人操作的设备、项目及运行人员需经设备运行管理单位批准,人员应通过专项考核。

5.停电拉闸操作必须按照断路器(开关)—负荷侧隔离开关(刀闸)—电源侧隔离开关(刀闸)顺序依次进行，送电合闸操作应按与上述相反的顺序进行。

严禁带负荷拉合隔离开关(刀闸)。

6.操作票的内容应包括：操作任务，操作项目，操作人，监护人和操作时间及终了时间等。

7.用绝缘棒拉合隔离开关(刀闸)或经传动机构拉合断路器(开关)和隔离开关(刀闸)，均应戴绝缘手套。

雨天操作室外高压设备时，绝缘棒应有防雨罩，还应穿绝缘靴。

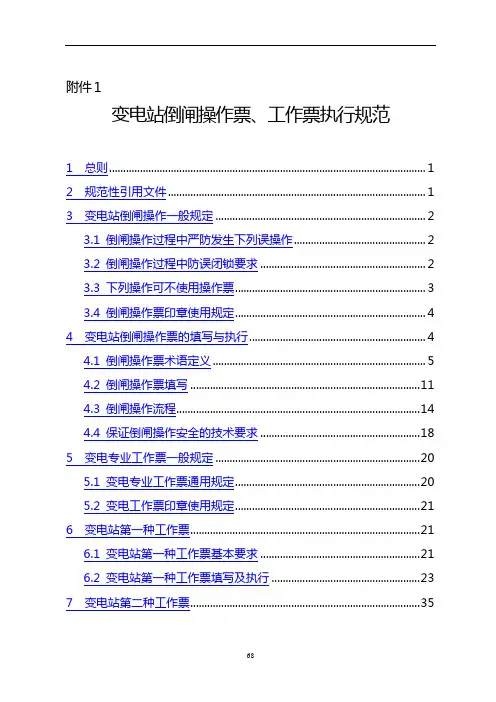

附件1变电站倒闸操作票、工作票执行规范1 总则 (1)2 规范性引用文件 (1)3 变电站倒闸操作一般规定 (2)3.1 倒闸操作过程中严防发生下列误操作 (2)3.2 倒闸操作过程中防误闭锁要求 (2)3.3 下列操作可不使用操作票 (3)3.4 倒闸操作票印章使用规定 (4)4 变电站倒闸操作票的填写与执行 (4)4.1 倒闸操作票术语定义 (5)4.2 倒闸操作票填写 (11)4.3 倒闸操作流程 (14)4.4 保证倒闸操作安全的技术要求 (18)5 变电专业工作票一般规定 (20)5.1 变电专业工作票通用规定 (20)5.2 变电工作票印章使用规定 (21)6 变电站第一种工作票 (21)6.1 变电站第一种工作票基本要求 (21)6.2 变电站第一种工作票填写及执行 (23)7 变电站第二种工作票 (35)7.1 变电站第二种工作票基本要求 (35)7.2 变电站第二种工作票填写及执行 (36)8 电力电缆第一种工作票 (41)8.1 电力电缆第一种工作票基本要求 (41)8.2 电力电缆第一种工作票填写及执行 (41)9 电力电缆第二种工作票 (50)9.1 电力电缆第二种工作票基本要求 (50)9.2 电力电缆第二种工作票填写及执行 (50)10 变电站事故紧急抢修单 (54)10.1 变电站事故紧急抢修单基本要求 (54)10.2 变电站事故紧急抢修单填写及执行 (54)11 二次工作安全措施票 (56)11.1 二次工作安全措施票基本要求 (56)11.2 二次工作安全措施票填写及执行 (57)12 变电站一、二级动火工作票 (59)12.1 动火工作票基本要求 (59)12.2 变电站一、二级动火工作票填写及执行 (60)13 现场勘察记录 (64)13.1 现场勘察记录基本要求 (64)13.2 现场勘察记录填写及执行 (65)1 总则1.1 为规范变电站倒闸操作票和工作票（以下简称“两票”）的填写与执行，强化工作现场安全管理和工作秩序，防止发生人员责任的人身、电网和设备事故，特制定本规范。

变电站停、送电倒闸操作票制度 - 电力配电学问1、变电站的倒闸操作必需执行操作票制度,倒闸操作应严格执行电业部门的有关章程,按章程规定的挨次进行,并实行相应的平安措施。

2、倒闸操作必需依据主管签发的电气工作票或主管部门的通知才能进行。

3、倒闸操作必需由2人进行,其中,正值为监护人,副职为操作人,简单和重要的倒闸操作应由主管负责监护。

4、操作规程:预备工作:由经理讲明本次工作内容,由该班领班依据工作内容填写《倒闸操作票》,或在《配电室检修记录》上做记录。

操作方式及要求:(1)在对整个低压柜进行修理清扫时应填写《倒闸操作票》,并在《值班记录薄》的[本值大事记]中作记录,工作完成后在《配电室检修记录》上做记录。

(2)在做局部停送电工作时应在《值班记录薄》的操作记录中记录清楚。

停影响住户正常生活用电的电网,先通知公司领导,经批准后,提前三个工作日通知相关住户。

5、全部已投入系统的电气设备,不论当时是否有电均应视为带电设备,必需办理停电手续后,方可触及其带电部分。

6、停电手续按下列规定办理:7、 10千伏电气设备上或变压器低压线端直接相连的母线部分工作,由派工负责人填写停电票,会同工作负责人与变电室值班负责人办理手续;8 、在220伏及以上干线部份工作,由派工负责人填写停电票,由工作负责人送交变电室值班负责人办理手续;9 、220伏及以上支线部份工作,由工作负责人取得有关人员同意后,切断有关电源,并在断开点处挂停电牌;10、变电室当班需停电工作时,将专用停电牌挂在停电设备的断开点处,并将对牌交工作负责人收执;11、在入户隔离开关及以前工作时,由变电室主管按有关规定,向供电局办理停电手续。

12、一位工作负责人,一次只能办理一张停电票。

13、变电室值班负责人接到停电票后,应作好以下工作;13.1工作组人员交待停电现场平安措施、许可工作范围,及四周带电部份。

13.2若停电现场四周有带电部份时,应指定专人监护;13.3不准单人在部份停电的高压室或变配电室内工作。

变电站倒闸操作票范本一、什么是变电站倒闸操作票？在电力系统中，变电站倒闸操作票是指进行变电站倒闸操作所需要填写的一种规范化文档。

通过填写操作票，可以确保倒闸操作的安全和正确性，减少操作失误和事故的发生。

变电站倒闸操作票范本是指倒闸操作票的规范化模板，在实际操作中可以根据范本进行填写和使用。

二、变电站倒闸操作票范本的内容和格式变电站倒闸操作票范本一般包括以下内容：1. 倒闸操作票的基本信息为了对倒闸操作进行追溯和记录，倒闸操作票需要填写一些基本信息，例如：•编号：每张倒闸操作票应有唯一的编号，使用者可自行选择编号规则。

•填写日期：填写倒闸操作票的日期。

•变电站名称：填写进行倒闸操作的变电站的名称。

•作业地点：填写具体的倒闸操作地点。

•倒闸设备名称和位置：填写进行倒闸操作的设备的名称和具体位置。

2. 倒闸操作的时间和具体步骤在倒闸操作票中，需要详细记录倒闸操作的时间和具体步骤，包括：•倒闸操作开始时间。

•倒闸操作结束时间。

•倒闸操作的具体步骤，例如关闭刀闸、打开负荷开关等，并按照先后顺序进行编号。

3. 安全措施和注意事项倒闸操作涉及到高压电力设备，为了确保操作人员的安全，必须遵守一些安全措施和注意事项。

在倒闸操作票中，需要列出这些措施和注意事项，例如：•操作人员需要佩戴安全帽、绝缘手套、绝缘靴等个人防护装备。

•操作人员需要确保操作环境通风良好，无明火和易燃物品。

•操作前需要检查设备是否正常工作，无异常情况。

4. 签字确认和备案为了确保倒闸操作的可追溯性和责任的明晰，倒闸操作票需要进行签字确认和备案。

具体包括：•操作人员的签字确认。

•监护人员的签字确认。

•监管部门的签字确认。

•对填写倒闸操作票的人员和日期进行备案。

三、如何填写变电站倒闸操作票？填写变电站倒闸操作票是一项重要的工作，需要按照一定的步骤和规范进行。

以下是填写变电站倒闸操作票的一般步骤：1. 准备工作在填写变电站倒闸操作票之前，需要进行以下准备工作：•确定倒闸操作的设备和位置。

变电站倒闸操作流程规范最新
1、接受任务。

系统调度员下达操作任务时，操作前，预先用电话或传真将操作票(包括操作目的和项目)下达给发电厂的值长。

值长接受操作任务时，应将下达的任务复诵一遍。

值长向电气值班长下达操作任务时，要说明操作目的、操作项目、设备状态。

接受任务者接到操作任务后，复诵一遍，并记入操作记录本中。

2、填写操作票。

值班长接受操作任务后，立即指定监护人和操作人填写。

审核操作票。

自审，初审，复审由(值班长、值长)审查。

审票人应认真检查操作票的填写是否有漏项，操作顺序是否正确，内容是否简单明了，各审核人审核无误后在操作票上签字，操作票经值班负责人签字后生效。

正式操作待系统调度或值长，下令后执行。

3、调度预发指令，应由班电工及以上人员受令，发令人先互通单位姓名。

发、受操作指令应正确、清晰，并一律使用录音电话或对讲机、普通话和正规的调度术语。

受令人应将调度指令内容用钢笔或圆珠笔写在运行记事簿内，在调度预发结束后，受令人必须复诵一遍，双方认为无误后，预发令即告结束。

通过传真、对讲机、计算机网络远传的调度操作任务也应进行复诵、核对，且受令人须在操作任务票上亲笔签名保存。

倒闸操作票任务及顺序栏均应填写双重名称，及设备名称和编号。

旁路、母联、分段开关应标注电压等级。

A变电站：图例一⒈一次接线图⒉相关说明：⑪该站为内桥接线的110kV负荷站；其电源甲、电源乙均分别给110kV4#、5#母线供电；111、112开关均有无压掉。

无压检定111为110kV4-9PT、10kV4-9PT；112为110kV5-9PT、10kV5-9PT。

111、112开关均有无压掉均启动110kV母联145开关自投。

⑫两台主变并列时，必须先合110kV环，后合10kV环；解列时，必须先拉10kV环，后拉110kV环；10kV旁路224开关带10kV4#母线各路时，亦应遵守上述规定（只有10kV4#与5#母线成为同一条母线时，方可带213、214、215负荷）。

⑬1#与2#所用变0.4kV侧严禁并列运行。

⑭严禁10kV空母线带电容器；10kV4#母线带负荷前，211消弧线圈应投运。

⑮对于两卷主变，发电时必须先合高压侧，后合低压侧；停电时，必须先停低压侧，后停高压侧。

应考虑高压侧中性点。

⑯画的开关为合位，画的开关为分位。

⑰110kV开关均为SF6-110型弹簧储能机构SF6开关；10kV 小车开关均为ZN型弹簧储能机构真空开关；10kV其它开关均为SN型电磁机构少油开关。

⒊运行方式：⑪开关、刀闸分合位如图所示；⑫母联145、245、412均拉着，145、245自投运行；⑬111、112无压掉投着；⑭站内有地线10组，均备用；214、215、221、222重合闸运行，224重合闸退出。

⒋写操作票思路：⑪详看一次图、给出的运行方式及相关要求，每一句话有可能都隐含着考点。

如“215开关检修工作”，同时提示215为重要负荷。

该题含义为215负荷不能停电，必须用224带路，停下215等。

⑫打破调度分界，根据所给出的工作任务，自己拟出调度命令，搭好框架，理清头绪，再行动笔写操作步骤。

B变电站：图例二⒈一次接线图⒉相关说明：⑪运行方式见图：245、345自投运行；7-1合、7-2拉；1#所用变带0.4kV站用电；110kV为相位比较式母差保护，其二次投入位置与一次一致，111、112、146均有母差放电压板；145充电保护退出（一个压板）；110kV、35kV、10kV各出线路重合闸均运行；01合着、02拉着，35kVPC（消弧线圈）分头正常时在5（35kV4#、5#母线运行分段时，PC分头均在5），PC 带4#和5#母线时，分头应在9。

倒闸操作和倒闸操作票电力作业人员都知道，在变配电运行过程中，特别是在倒闸操作过程中，倒闸操作制度和倒闸操作票的填写是非常重要的，如果没有倒闸操作票，变配电人员是没有办法进行相应操作的，需要见人见票才好使！1电气设备的三种工作状态电气设备有三种工作状态，即运行、备用，检修状态。

运行状态指设备的开关和刀闸均在合上位置，已通电工作。

备用状态分冷备用和热备用两种状况，其中冷备用状态指设备的开关和力闸均在打开位置，要合上刀闸和开关后才能投入运行；热备用状态指设备的刀闸已存上，并关未合，只要开关合上，就能投入运行。

检修状态指设备的开关和刀闸均已拉开，而且接地线等安全措施均已做好，这时设备就处在检修状态。

将电气设备由一种工作状态变换到另一种工作状态所进行的一系列操作称为例闸操作。

例如要将设备从运行状态变换到检修状态，就要拉开关、拉刀闸、验电、装设接地线、悬挂标示牌、装设围栏等，这些工作即为倒闸操作。

2倒闸操作的重要性倒闸操作必须正确，不准发生误操作事故，否则后果不堪设想。

轻则造成设备损坏，部分停电;重则造成人身伤亡，导致电网大面积停电。

所以要严格防止误调度、误操作、误整定事故发生。

倒闸操作一定要严格做到“五防”，即防止带负荷拉合刀闸，防止带接地线(接地刀)合闸、防止带电挂接地线(合接地刀)、防止误拉合开关、防止误入带电间隔。

保证操作安全准确。

倒闸的操作原则为保障电气设备的安全运行，在倒闸操作过程中必须做好组织和技术措施的落实，认真执行倒闸操作票制度。

3倒闸操作的基本条件1、操作人员和监护人员应经过严格培训考核，有合格的《电工进网作业许可证》。

2、要有与现场设备实际接线相一致的一次系统模拟图、继电保护回路展开图和整定值揭示图(整定单)及其他相关的二次接线图。

3、要有正确的调度命令和合格的操作票。

4、操作中要使用统一的调度术语。

5、现场一、二次设备要有明显的标志，包括命名和编号等。

6、要有合格的操作工具、安全用具和设施(如放置接地线、安全工具、用具的装置)。
