10kV倒闸操作票的填写

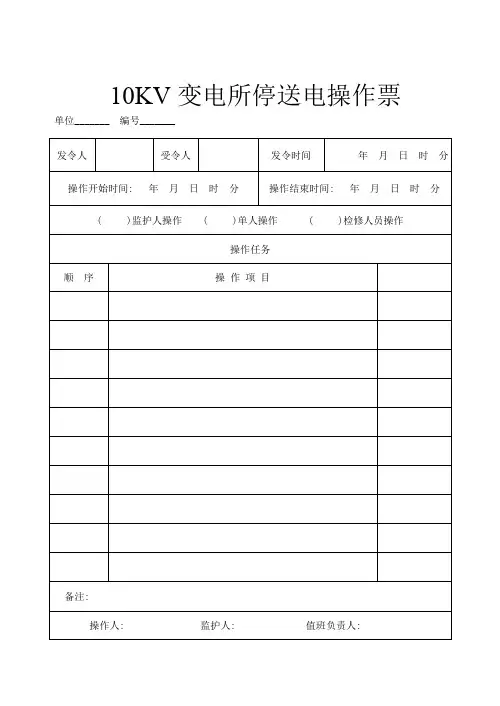

10KV变电所停送电操作票单位_______ 编号_______10KV变电所停送电工作票单位_______ 编号_______1、工作负责人（监护人）_________ 班组________2、工作组人员（不包括工作负责人）____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ _________________ 共_______人3、工作的变（配）电站名称及设备双重名称：____________________________________________________5、计划工作时间自_______年______月______日_______时_______分至_______年______月______日_______时_______分注：已执行栏目及接地线编号由工作许可人填写。

\工作票登发人签名______签发日期___年__月__日__时__分7、受到工作票时间：______年____月____日_____时____分运行值班人员签名_________ 工作负责人签名_________8、确认本工作票1—7项工作负责人签名_________ 工作许可人签名_________许可开始工作时间：______年____月____日_____时____分9、确认工作负责人布置的任务和本施工项目安全措施_______________________________________________10、工作负责人变动情况原工作负责人_________离去, 变更________为工作负责人.工作票签发人________ _____年___月___日____时____分工作人员变动情况(变动人员姓名、日期及时间)__________________________________________________________________________________________________________工作负责人签名_________11、工作票延期有效期延期到______年____月____日_____时____分工作负责人签名_________ _____年___月___日____时___分工作许可人签名_________ ____年___月___日____时____分12、工作终结全部工作面______年____月____日_____时____分结束，设备及安全措施已恢复至开工前状态，工作人员已全部撤离，材料工具已清理完毕，工作已终结。

变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票考试时倒闸操作票各栏按下列规定填写1)单位：兴隆220kV变电站2)编号：从“201110001 ”开始3)发令人：写监考老师4)受令人：写“考试1”5)发令时间：写开始考试时间6)操作开始时间：写开始操作时间7)操作结束时间：写操作结束时间8)单人操作栏：打“√”9)操作任务：写试卷上操作任务10)操作人：写自己11)监护人：也写“考试1”12)值班负责人（值长）：写“考试2”13)多页操作票时：在规定栏内写：接上页：“20110001”和接下页：“20111002”14)操作步骤结束：已执行章以“ㄣ”符号结束考试注意事项：1)开机后校对机器时间，进入系统正常后在二次场景画面“特殊操作”栏目中填写“班级、姓名、机器号。

如运行九班、张三、xy-14”后提交，已记录操作人员操作的机器。

2)在操作票左上角写“运行班号”；在问答试卷写姓名、运行班号。

3)操作票一共4张可以撕开使用，用完为止，最后交你认为正确的操作票。

多张操作票要有连续性。

4)考试共1小时30分，考试开始时先写操作票后仿真操作45分钟结束，以后发生的操作记录无效；最后45分钟写问答题。

5)考试作弊一次扣10分处理，倒闸操作中不得故意损坏操作系统程序，只要有操作记录就视为操作生效。

否则按无操作记录处理。

6)考试分值按100计算：其中20问答、20分操作票、60分上机操作。

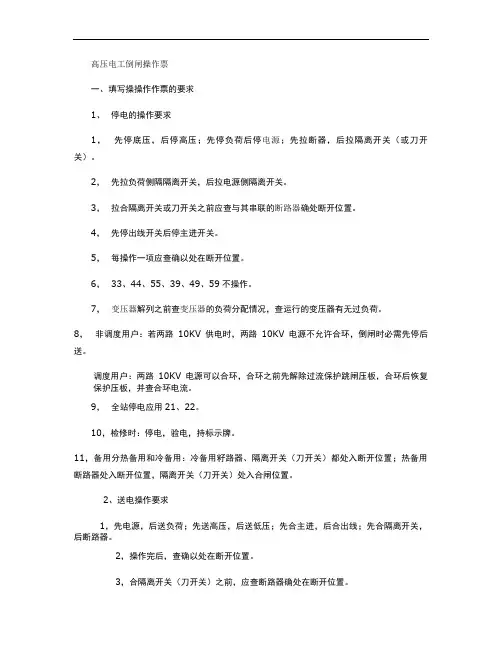

高压电工倒闸操作票一、填写操操作作票的要求1、停电的操作要求1，先停底压，后停高压；先停负荷后停电源；先拉断器，后拉隔离开关（或刀开关）。

2，先拉负荷侧隔隔离开关，后拉电源侧隔离开关。

3，拉合隔离开关或刀开关之前应查与其串联的断路器确处断开位置。

4，先停出线开关后停主进开关。

5，每操作一项应查确以处在断开位置。

6， 33、44、55、39、49、59不操作。

7，变压器解列之前查变压器的负荷分配情况，查运行的变压器有无过负荷。

8，非调度用户：若两路10KV供电时，两路10KV电源不允许合环，倒闸时必需先停后送。

调度用户：两路10KV电源可以合环，合环之前先解除过流保护跳闸压板，合环后恢复保护压板，并查合环电流。

9，全站停电应用21、22。

10，检修时：停电，验电，持标示牌。

11，备用分热备用和冷备用：冷备用籽路器、隔离开关（刀开关）都处入断开位置；热备用断路器处入断开位置，隔离开关（刀开关）处入合闸位置。

2、送电操作要求1，先电源，后送负荷；先送高压，后送低压；先合主进，后合出线；先合隔离开关，后断路器。

2，操作完后，查确以处在断开位置。

3，合隔离开关（刀开关）之前，应查断路器确处在断开位置。

4，先合电源侧隔离开关，后合负荷侧隔离开关。

5，电源必须PT二次电压应正常。

6，变压器送电后，必须听声音正常，充电三分钟。

7，变压器并列运行应满足并列运行条件，且分接开关在同一档位。

8，设备检修后再投入运行前，应先拆除临时接地线和标示牌。

9，当合401-2，402-2后应查变压器二次电压且正常。

10，操作前应先填写操作票，并在模拟板上模拟操作，无误后方可实际操作；操作时应两人，穿绝缘期靴，戴绝缘手套，执行复诵制，应有预令和动令。

二，填写操作票1、全站由检修转运行现行方式为：第一电源供电，2T运行带负荷；第二电源及1T备用。

1，拆201-2，电源侧1#临时接地线；2，拆201-2，手柄“禁止合闸有人工作”“已接地”标示牌；3，拆201-2电源侧2#临时接地线；4，摘202-2手柄“禁止合闸有人工作”“已接地”标示牌；5，查201、211、245、221、202、401、402、445确处断开位置；6，合21，查确以合上；7，合22，查确以合上；8，合201-2，查确以合上；9，合201-9，查确以合上；10，合201，查确以合上；11，合245-4，查确以合上；12，合245-5，查确以合上；13，合245，查确以合上；14，合221-5，查确以合上；15，合221-2，查确以合上；16，合221，查确以合上；17，合402-2，查确以合上；18，合402-5，查确以合上；19，合402，查确以合上；20，合445-5，查确以合上；21，合445-4，查确以合上；22，合445，查确以合上；23，合低压各出线开关，查确以合上；24，合低压电容开关，查确以合上；25，合22，查确以合上；26，合202-2，查确以合上；27，合202-9，查确以合上；28，全面检查操作质量。

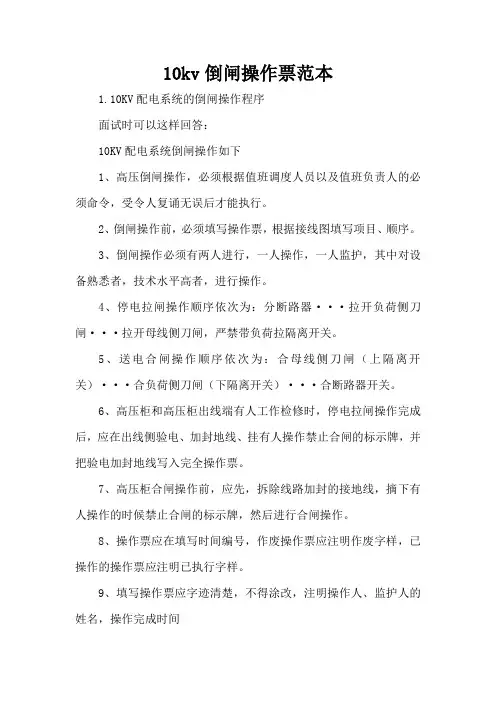

10kv倒闸操作票范本1.10KV配电系统的倒闸操作程序面试时可以这样回答：10KV配电系统倒闸操作如下1、高压倒闸操作，必须根据值班调度人员以及值班负责人的必须命令，受令人复诵无误后才能执行。

2、倒闸操作前，必须填写操作票，根据接线图填写项目、顺序。

3、倒闸操作必须有两人进行，一人操作，一人监护，其中对设备熟悉者，技术水平高者，进行操作。

4、停电拉闸操作顺序依次为：分断路器···拉开负荷侧刀闸···拉开母线侧刀闸，严禁带负荷拉隔离开关。

5、送电合闸操作顺序依次为：合母线侧刀闸（上隔离开关）···合负荷侧刀闸（下隔离开关）···合断路器开关。

6、高压柜和高压柜出线端有人工作检修时，停电拉闸操作完成后，应在出线侧验电、加封地线、挂有人操作禁止合闸的标示牌，并把验电加封地线写入完全操作票。

7、高压柜合闸操作前，应先，拆除线路加封的接地线，摘下有人操作的时候禁止合闸的标示牌，然后进行合闸操作。

8、操作票应在填写时间编号，作废操作票应注明作废字样，已操作的操作票应注明已执行字样。

9、填写操作票应字迹清楚，不得涂改，注明操作人、监护人的姓名，操作完成时间扩展资料：高压配电室倒闸安全措施：1、任何倒闸操作都必须由倒闸负责人全面指挥，并在现场监护，倒闸操作必须使用倒闸操作票。

2、倒闸前，倒闸负责人应对设备投入运行的线路、开关等进行检查，都处于完好状态方可进行倒闸操作。

3、倒闸过程中，操作人员应注意先后顺序，防止带负荷拉闸。

4、倒闸时应先将受电机房的联络开关及电源开关合上，然后合上送电机房电源开关的隔离闸刀及油开关。

此时，对于正在运行的设备检查是否有电源指示；如果没有指示，则应立即停止操作，查明原因。

5、当运行回路已经投入运行时，应先停下送电机房另一回路油开关及隔离闸刀，后停下受电机房的电源开关，且两端开关都要挂上警告牌。

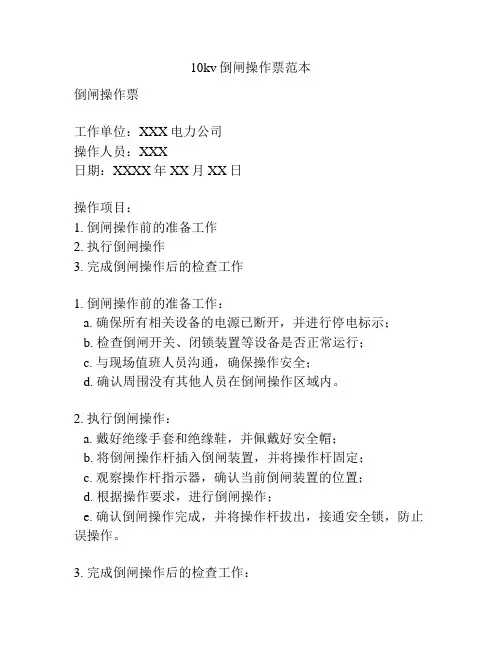

10kv倒闸操作票范本
倒闸操作票
工作单位：XXX电力公司
操作人员：XXX
日期：XXXX年XX月XX日
操作项目：
1. 倒闸操作前的准备工作
2. 执行倒闸操作
3. 完成倒闸操作后的检查工作
1. 倒闸操作前的准备工作：
a. 确保所有相关设备的电源已断开，并进行停电标示；
b. 检查倒闸开关、闭锁装置等设备是否正常运行；
c. 与现场值班人员沟通，确保操作安全；
d. 确认周围没有其他人员在倒闸操作区域内。

2. 执行倒闸操作：
a. 戴好绝缘手套和绝缘鞋，并佩戴好安全帽；
b. 将倒闸操作杆插入倒闸装置，并将操作杆固定；
c. 观察操作杆指示器，确认当前倒闸装置的位置；
d. 根据操作要求，进行倒闸操作；
e. 确认倒闸操作完成，并将操作杆拔出，接通安全锁，防止误操作。

3. 完成倒闸操作后的检查工作：
a. 检查倒闸装置位置指示器，确保装置指示与操作一致；
b. 检查倒闸操作区域周围是否有工具、材料等物品遗留；
c. 检查电源是否重新接通，以防误操作导致设备重新启动。

备注：
1. 在执行倒闸操作时，要保持沟通畅通，并密切与现场值班人员的协作；
2. 操作人员在进行倒闸操作时，要严格遵守所在单位的操作规程；
3. 倒闸操作完成后，将操作票交至相关主管人员处。

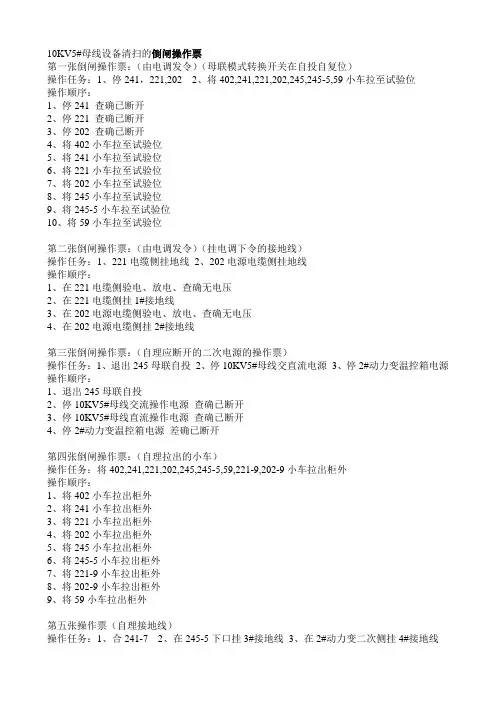

10KV5#母线设备清扫的倒闸操作票第一张倒闸操作票：（由电调发令）（母联模式转换开关在自投自复位）操作任务：1、停241，221,202 2、将402,241,221,202,245,245-5,59小车拉至试验位操作顺序：1、停241 查确已断开2、停221 查确已断开3、停202 查确已断开4、将402小车拉至试验位5、将241小车拉至试验位6、将221小车拉至试验位7、将202小车拉至试验位8、将245小车拉至试验位9、将245-5小车拉至试验位10、将59小车拉至试验位第二张倒闸操作票：（由电调发令）（挂电调下令的接地线）操作任务：1、221电缆侧挂地线2、202电源电缆侧挂地线操作顺序：1、在221电缆侧验电、放电、查确无电压2、在221电缆侧挂1#接地线3、在202电源电缆侧验电、放电、查确无电压4、在202电源电缆侧挂2#接地线第三张倒闸操作票：（自理应断开的二次电源的操作票）操作任务：1、退出245母联自投2、停10KV5#母线交直流电源3、停2#动力变温控箱电源操作顺序：1、退出245母联自投2、停10KV5#母线交流操作电源查确已断开3、停10KV5#母线直流操作电源查确已断开4、停2#动力变温控箱电源差确已断开第四张倒闸操作票：（自理拉出的小车）操作任务：将402,241,221,202,245,245-5,59,221-9,202-9小车拉出柜外操作顺序：1、将402小车拉出柜外2、将241小车拉出柜外3、将221小车拉出柜外4、将202小车拉出柜外5、将245小车拉出柜外6、将245-5小车拉出柜外7、将221-9小车拉出柜外8、将202-9小车拉出柜外9、将59小车拉出柜外第五张操作票（自理接地线）操作任务：1、合241-7 2、在245-5下口挂3#接地线3、在2#动力变二次侧挂4#接地线操作顺序：1、合241-7 查确已合好2、在245-5下口验电、放电、查确无电压3、在245-5下口挂3#接地线4、在2#动力变二次侧验电、放电、查确无电压5、在2#动力变二次侧挂4#接电线工作票和图自理工作许可票：工作任务：10KV5#母线设备清扫4、安全措施及执行情况⑴已拉开的开关、刀闸和保险①402,241,221,202,245②将402,241,221,202,245,245-5,59,221-9,202-9小车拉出柜外③确认221对侧***站***开关已停，小车拉至试验位④确认202对侧***站***开关已停，小车拉至试验位⑵应断开的二次设备①245母联自投②10KV5#母线交直流操作电源③2#动力变温控箱电源⑶应挂地线位置①202电源电缆侧②221电缆侧③245-5下口④2#动力变二次侧⑤241-7⑷已设的遮拦、标示牌①锁好245,402,柜门用红绳围起挂“止步高压危险”标示牌。

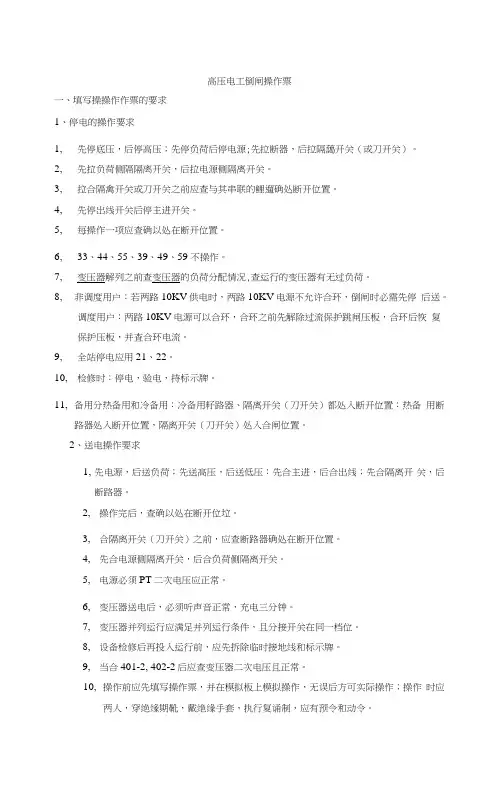

高压电工倒闸操作票一、填写操操作作票的要求1、停电的操作要求1,先停底压，后停高压；先停负荷后停电源;先拉断器，后拉隔藹开关（或刀开关）。

2,先拉负荷侧隔隔离开关，后拉电源侧隔离开关。

3,拉合隔禽开关或刀开关之前应查与其串联的鲤遛确处断开位置。

4,先停岀线开关后停主进开关。

5,每操作一项应查确以处在断开位置。

6,33、44、55、39、49、59 不操作。

7,变压器解列之前查变压器的负荷分配情况,查运行的变压器有无过负荷。

8,非调度用户：若两路10KV供电时，两路10KV电源不允许合环，倒闸时必需先停后送。

调度用户：两路10KV电源可以合环，合环之前先解除过流保护跳闸压板，合环后恢复保护压板，并査合环电流。

9,全站停电应用21、22。

10,检修时：停电，验电，持标示牌。

11,备用分热备用和冷备用：冷备用籽路器、隔离开关（刀开关）都处入断开位置：热备用断路器处入断开位置，隔离开关（刀开关）处入合闸位置。

2、送电操作要求1,先电源，后送负荷；先送髙压，后送低压：先合主进，后合出线；先合隔离开关，后断路器。

2,操作完后，查确以处在断开位垃。

3,合隔离开关（刀开关）之前，应查断路器确处在断开位置。

4,先合电源侧隔离开关，后合负荷侧隔离开关。

5,电源必须PT二次电压应正常。

6,变压器送电后，必须听声音正常，充电三分钟。

7,变压器并列运行应满足并列运行条件，且分接开关在同一档位。

8,设备检修后再投入运行前，应先拆除临时接地线和标示牌。

9,当合401-2, 402-2后应查变压器二次电压且正常。

10,操作前应先填写操作票，并在模拟板上模拟操作，无误后方可实际操作；操作时应两人，穿绝缘期靴，戴绝缘手套，执行复诵制，应有预令和动令。

二，填写操作票1、全站由检修转运行现行方式为：第一电源供电，2T运行带负荷：第二电源及1T备用。

1,拆201-2,电源侧1#临时接地线：2.拆201-2,手柄''禁止合闸有人工作"'已接地"标示牌：3,拆201-2电源侧2#临时接地线：4,摘202-2手柄''禁止合闸有人工作'已接地"标示牌：5,査201、211、245、221、202、401、402、445确处断开位置: 6,合21,查确以合上；7,合22,查确以合上；&合201-2,查确以合上；9,合201-9,查确以合上；10,合201,查确以合上；11,合245-4,查确以合上；12,合245-5,查确以合上；13,合245,查确以合上：14,合221-5,查确以合上；15,合221-2,查确以合上；16,合221,查确以合上；17,合402-2,查确以合上；18,合402-5,查确以合上；19,合402,查确以合上；20,合445-5,查确以合上；21,合445-4,查确以合上；22,合445,查确以合上；23,合低压各出线开关，查确以合上：24,合低压电容开关，査确以合上：25,合22,查确以合上；26,合202-2,查确以合上；27,合202-9,查确以合上；28,全面检査操作质量。

倒闸操作票单位:_**变电所(厂) 第2020-02号倒闸作业任务: 10KV F1 **线1#上变压器由运行转检修倒闸作业根据: 2020-02 停电工作票发令人:*** 发令时间: 2020年06月19日07时15分受令人: 操作开始: 年月日时操作完成: 年月日时倒闸作业程序1 、检查10KV 1#柱上变压器高压侧101 号隔离开关，21号跌开式熔断器确已在合闸位置2、检查10KV 1#柱上变压器低压侧受电柜401号断路器确在合闸位置。

3、断开10KV 1#柱上变压器低压侧受电柜401号断路器4、检查10KV 1#柱上变压器低压侧受电柜401号断路器确己在分闸位置5、确认10KV #柱上变压器低压侧负荷已切除。

6、在401 号断路器上悬挂”禁止合闸,有人工作” 的标示牌。

7、拉开10KV 1#柱上变压器高压侧21号跌开式熔断器。

8、检查10KV 1#柱上变压器高压侧21号跌开式熔断器确己在分闸位置。

9、拉开10KV 1#柱上变压器高压侧101 号隔离开关10、检查10KV 1#柱上变压器高压侧101号隔离开关确已在分闸位置11 、在10KV1#柱上变压器高压侧绕组验电，确认A相，B相，C相无电。

12 、在10KV 1#柱上变压器高压侧21号跌开式熔断器负载侧装设1#接地线一组，并在接地处挂“已接地”标示牌。

13、在101 号隔离开关及21号跌开式熔断器负载侧分别悬挂“禁止合闸有人工作”的标示牌。

以下空白倒闸操作票单位:***变电所(厂) 第2020-01号倒闸作业任务: 10KV F1 ***线1 #柱上变压器由检修转运行倒闸作业根据: 2020-01 号送电工作票发令人:*** 发令时间: 2020年06月18日14时09分受令人: *** 操作开始: 年月日时操作完成: 年月日时倒闸作业程序序1 检查10KV 1#柱上变压器高压侧101号隔离开关，21号跌开式熔断器确在分闸位置。

2 检查10KV 1#柱上变压器低压侧进线柜401号断路器确在分闸位置3 取下接地处“已接地”和101号刀闸、21号跌开式熔断器负载侧悬挂的“禁止合闸，有人工作”的标示牌。
