SQ114/8型液压动力钳1. 概述SQ114/8型液压动力钳主要是克服在深部地质取心钻探施工中提下钻频繁、劳动量大，长期以来人工上扣预扭矩达不到预紧要求，提钻卸扣时的敲打容易损伤钻杆接头等弊端而研制的绳索钻杆拧、卸扣专用设备。

SQ114/8型液压动力钳广泛适用S59、S75、S95钻杆以及各种口径的地质套管，可以适配各种型号的深孔全液压钻机和立轴钻机。

本产品有以下特点：1) 动力钳是由主钳和背钳组成，结构紧凑，重量轻、效率高；2) 主钳和背钳实现联动，操纵主钳上的手动换向阀，背钳即可同步夹紧、同步松开管柱，动作灵活可靠；3) 两档变速级差大，高档速度快，低档扭矩大；4) 动力钳有一体化的制动盘，使颚板夹紧接头更有效；5) 钳头制动机构及转向控制机构设置在钳头的上部，性能可知，安装、调整、使用、维修极为方便；6) 悬吊主钳，背钳浮动于主钳之下，背钳通过快速接头与主钳相联，主钳和背钳易于组合使用，也易于分离使用、搬迁。

2. 技术参数1) 应用范围：57mm、73mm、92mm、114.3mm（绳索钻杆接头）2) 高档额定扭矩：1.5 kN.m3) 低档额定扭矩：8 kN.m4) 高档最大转速：85r/min5) 低档最大转速：20r/min6) 钳头开口尺寸：118 mm7) 重量：220 kg8) 额定系统压力：11MPa9) 最大供油量： 100 L/min10)外型尺寸：750×500×600㎜4、安装4.1悬吊将吊筒与主钳悬吊杆相连接，把动力钳悬吊于井架上，悬吊点离井口大约15米以上。

在自由悬吊状态下，动力钳钳头中心离井口约0.5米，悬吊高度以背钳能卡到钻管接头为宜。

4.2调平调整悬吊杆上螺丝，使动力钳保持水平，如不水平，会使夹持失效。

4.3地尾绳尾绳一端结在井架上，另一端结在动力钳的后导杆座上，尾绳应能承受20KN负荷。

当动力钳处于上扣状态时，尾绳应与动力钳保持垂直，从而保证通常站在操纵手柄一侧的操作者的安全。

毕业设计说明书论文(全套CAD图纸) QQ 36396305摘要在人类的机械创新的不断进步，使机械代替了人。

以前在油田修井时或者下油管时，管与管连接时是用管钳来上扣和卸扣，现在使用这种液压钳，就给人类带来很多方便，使工作效率和安全系数提高，也减少了很多井口的工作人员，因此这是油田经常使用的卸管工具。

针对修井作业中人力上卸抽油杆螺纹效率低,劳动强度大,又不能保证不同规格抽油杆所要求的上扣扭矩等问题,研制了ZQ-100型液压抽油杆钳,这种抽油杆钳由主钳,手动换向阀,液压马达,底钳,弹簧吊筒和调节弹簧等组成,在设计中省掉了转速换挡机构,同时通过改变制动板上压簧螺栓的结构,解决了制动板减薄时颚板滚子爬坡力量不足这一技术难题，介绍了这种抽油杆钳的工作原理。

目前，国外钻杆动力钳的种类很多，而且产品性能及质量都相对稳定，特别是他们产品的体积与输出扭矩不会成比例变化，即使动力钳输出扭矩相当大时，其产品的体积也不会增加多少，因而适用于现场需要。

而国内产品还处在研发和改进阶段，产品性能及质量都有待进一步提高，国内产品的体积和重量都随输出扭矩的增大而增大，从而导致无法适用于某些大型钻管。

近10年来，中国国内生产动力钳有所增长，但相比国外我国动力钳结构复杂不方便使用与维护，使用期短等缺点，所以我国正大力发展动力钳设计改造，达到世界水平。

关键词：石油；机械创新；性能；转杆动力钳；研发改进；设计AbstractIn recent years, with continued rapid growth of our national economy, petroleum volume of consumption of our country increase year by year. The rank has already exceeded Japan, has become the second largest petroleum following U.S.A. and consumed the country. On being pole required to pump oil, pump the oil pole pincers after developing the hydraulic pressure of Model ZQ-100, this kind pumps the oil pole pincers by the main pincers , the manual reversing valve, hydraulic motor, bottom pincers , the spring hangs tube and regulates spring ,etc. to make up , save rotational speed shift gears organization , at the same time through change , apply the brake board pigeonhole reed structure of bolt in design, solve , apply the brake board jaw board roll sub climbing strength insufficient technological difficult problem this reduce thin ,, recommend this kind pump oil pole operation principle of pincers! Main technical parameter and experimental situation in the room, employ the result to indicate live, adopt Model ZQ-100 hydraulic pressure pump oil pole pincers can reduce , release oil pole take off number of times of spiking greatly, improve and build the quality of the well and build the pace of the well. Let out difficult to avoid and fluid have a sure one but compression, so, transmission than unable and invariable, suitable for transmission than requiring strict occasion. Energy caused to leak lose, hydraulic transmission main energy is lost, in addition resistance and machinery that fluid receive among pipeline rub etc., cause sure energy to lose, cause the efficiency of hydraulic transmission to be relatively low. The viscosity of the fluid changes with temperature, as the warm change of oil, will influence the working performance of the actuator directly. In addition, have greater difficulties to adopt hydraulic transmission under the low-temperature condition or high-temperature condition. Fluid through air, will produce noise is apt to cause vibration, the ones that influenced transmission are steady. It is relatively difficult to maintain, the work load is large. At the trouble of producing, trouble reason difficult to look for, get rid of getting difficult through design, optimize, reduce, shoulder, influence as hydraulic system. At present, the kind of the motive force pincers of foreign drilling rod is numerous, and properties of product and quality are all relatively stable, especially they the products one volume and output torsion can changes proportional, even if power, when毕业设计说明书论文(全套CAD图纸) QQ 36396305pincers quite heavy to export torsion, volume of product its how much does it increase either, suitable for needing at the scene. The domestic products are still at the stage of researching and developing and improving, properties of product and quality all remain to further improve, volume and weight of the domestic products all export the increase of the torsion to increase at the same time, thus it is unable to be suitable for some to cause and bore managing large-scaly. The past 10 years, produce power pincers increase to some extent, compare foreign of our country power pincers structure complicated to use and maintain while being inconvenient in China, the shortcoming such as being short of service time, so our country is developing the motive force pincers to design and transform in a more cost-effective manner, reach the world standard. Transfer to ZQ100 type to pole power pincers carry pincers go on, design , realize, it is safe to apply the brake, it is reliable and durable. Make the hydraulic pressure control and drive the rack to clamp the steel tube effectively.Key words: Petroleum; Machinery innovates; Performance ; Transfer to the pole motive force pincers ; Research and develop and improve; Design目录1 绪论 11.1液压动力钳概述 (6)1.1.1 液压动力钳的发展状况 61.1.2 液压动力钳的应用71.2液压动力钳的结构及工作原理 (8)1.2.1 液压动力钳的结构及特点81.2.2 液压动力钳的工作原理91.3液压动力钳技术参数及特点 (10)1.3.1 ZQ-100型液压动力钳的技术参数101.3.2 液压动力钳的技术特点101.4液压动力钳的的操作说明 (11)1.4.1 液压动力钳的的安装111.4.2 液压动力钳的操作121.4.3 液压动力钳的维护与润滑121.4.4 液压动力钳的常见故障及排除方法132 ZQ-100型钻杆动力钳的背钳总体设计142.1ZQ-100型钻杆动力钳的背钳概述 (14)2.2ZQ-100型钻杆动力钳的背钳结构设计 (14)2.3背钳结构设计中的问题 (15)3 ZQ-100型钻杆动力钳的背钳液压缸设计173.1液压缸的类型和结构形式选择 (17)3.2液压缸基本参数确定 (17)3.2.1 液压缸工作负载及工作压力183.2.2 缸筒内径及柱塞杆直径183.2.3 液压缸最大工作行程和最小导向长度21毕业设计说明书论文(全套CAD图纸) QQ 363963053.3液压缸的强度及刚度校核 (22)3.3.1 缸筒壁厚的校核及外径计算223.3.2 液压缸柱塞杆强度验算233.4液压缸稳定性验算 (23)3.5液压缸的安装试验与维护 (24)4 ZQ-100型杆动力钳的背钳传动设计264.1背钳传动概述 (26)4.2背钳传动设计 (26)4.3轴的设计 (28)4.3.1 轴的结构设计284.3.2 轴的强度计算284.3.3 轴的刚度计算284.3.4 轴的稳定性324.4齿轮系的设计 (32)4.4.1 齿轮系的传动比324.4.2 齿轮的强度计算335 结论506 技术经济分析44致谢 52参考文献 53附录A译文55附录B英文文献611 绪论在人类的机械创新的不断进步，使机械代替了人。

钻杆动力钳使用说明书概况ZQ203—125钻杆动力钳为ZQl00钻杆动力钳的换代产品，可广泛适用于石油矿场钻井(修井)作业，其钳头系开口型，能自由脱开钻杆，机动性强。

本钳为旋扣钳和扭矩钳一体结构，使用本钳上卸扣，不需猫头、吊钳和旋绳(或旋链)，操作简便、安全、省力，作业效率高，特别适用于起下钻频繁，钻井周期长的场合。

ZQ203—125钻杆动力钳比原ZQl00钻杆动力钳有较大的改进，其扭矩更大，结构新颖，并安装了自动门和低档上扣自动卸荷等装置，对下钳夹紧和门栓关启、钳身移送等进行了联动控制，机械化程度更高。

ZQ203—125钻杆动力钳所具有的特点：1、采用液气联合控制系统，对钳子夹紧作业和门栓关启、气缸移送等动作进行联动控制，增强了工作的可靠性：2、采用上下钳合体结构，避免钻柱在大扭矩作用下弯曲的可能性，并防止钻柱在卡瓦中打滑：3、采用轻便灵活的钳头浮动方案，使吊装大大简化：自动对中夹紧机构可保证新旧接头卡紧可靠：4、增强型的钳身和与夹紧联动的自动门，有效限制了大扭矩作业时钳头的变形：5、钳头中独特的坡板与堵头联接结构，拆装维护极为方便；6、气胎离合器不停车换档机构，操作简便，扭矩与速度均能控制，正反方向都可产生最大扭矩和速度：7、实现低档上扣大扭矩自动卸荷，有效地保护了钻柱接头丝扣；8、上下钳夹紧分别采用刹带和夹紧缸，结构简单，采用气缸移送钳身，不需人推拉钳子。

1、液压系统额定流量最高工作压力2、气压系统1作压力一、钻杆动力钳的性能1 14Lrain 20MPa 0．5—1MPa 3、在不同流量下，钳头转速如下表：4、在不同压力下，钳头扭矩如下表：5、适用管径1)钳头颚板有5种规格尺寸选用。

颚板种类：8Ⅳ、512Ⅳ、5Ⅳ、412rr．,312t7 适用范围：8Ⅳ钻铤(0203—0193mm)，5w钻杆接头(0178—0168mm)，5Ⅳ钻杆接头(0162—0152mm)，412，7钻杆接头(0146—0136mm)，312，7钻杆接头(0121—01 11mm)。

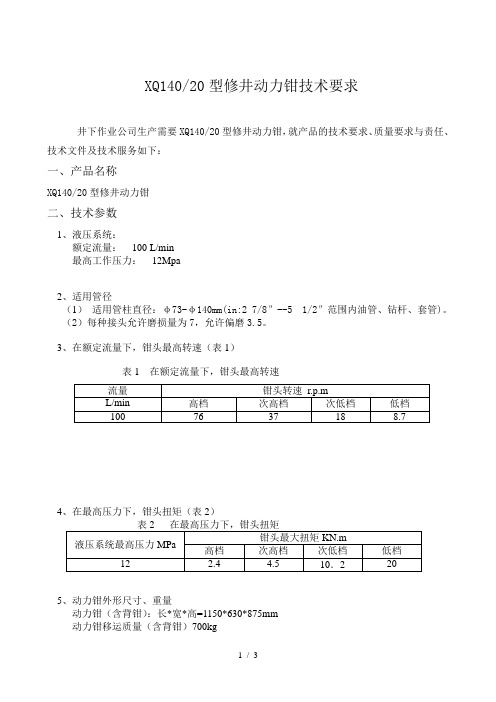

XQ140/20型修井动力钳技术要求井下作业公司生产需要XQ140/20型修井动力钳，就产品的技术要求、质量要求与责任、技术文件及技术服务如下：一、产品名称XQ140/20型修井动力钳二、技术参数1、液压系统：额定流量： 100 L/min最高工作压力： 12Mpa2、适用管径（1） 适用管柱直径：φ73-φ140mm(in:2 7/8″--5 1/2″范围内油管、钻杆、套管)。

（2）每种接头允许磨损量为7，允许偏磨3.5。

3、在额定流量下，钳头最高转速（表1）表1 在额定流量下，钳头最高转速4、在最高压力下，钳头扭矩（表2）5、动力钳外形尺寸、重量动力钳（含背钳）：长*宽*高=1150*630*875mm动力钳移运质量（含背钳）700kg三、总体技术要求1、本协议中产品的设计、制造、验收，均需符合SY/T 5074-2012《石油钻井和修井用动力钳》行业标准。

2、若供方所提供设备与本协议书要求不符，用户将有权要求整改。

3、回油畅通，无憋压现象。

4、管线的连接高压进油管---3/4或36*2接口与动力站来的高压软管相连低压回油管---3/4或36*2接口与动力站来的低压软管相连5、表面处理、防腐处理及涂料。

6、铭牌表示清楚正确。

四、供货范围1.XQ140/20型修井动力钳；2.动力钳配备一套牙座：φ105颚板总成（2 7/8″小钻杆）3.动力钳每台随机附件及备件:1.附件:1)液压吊筒一只；2)牙座总成φ89（2只）φ114（2只）3）工具包一套；五、技术文件1.产品使用说明书一份2.产品检验合格证一份3.装箱单一份4.发货清单一份六、产品的质量要求、质量控制、质量承诺、产品验收（一）质量要求1、产品的设计符合有关的标准和规范。

产品的制造符合设计图纸和相应的技术文件。

2、单机产品在生产制造厂内进行单机的试车及检验，合格后方可现场进行安装调试。

（二）质量控制1、按ISO9000《质量管理和质量保证体系》进行质量管理，并负责对产品生产试验、服务全过程的质量保证。

ZQ127-25Y型中文说明书新改070922 ZQ127/25Y型钻杆动力钳使用讲明书（出口用）厂址：中国.江苏.建湖县恒济镇邮编：224763目录1. 概述2. 技术参数3. 安装4. 操作讲明5. 爱护与润滑6. 常见故障及排除方法7. 附图及零件明细表8. 易损件明细表1.概述ZQ127/25Y型钻杆钳是在油田修井作业中用来上卸23/8"-31/2"钻杆、3 1/2"-41/2"油管及41/2"-51/2"套管的一种开口式动力钳。

2.技术参数2.1适应范畴23/8"-31/2"钻杆、31/2"-41/2"油管及41/2"-51/ 2"套管2.2额定供油压力16 MPa2.3额定供油量? 120 lpm2.4额定高档扭矩 5.1 kN.m2.5额定低档扭矩25 kN.m2.6额定高档转速43 rpm2.7额定低档转速8 rpm2.8移运质量? 680 kg2.9组合钳外形尺寸1300×770×850 mm3.安装3.1悬吊。

将吊筒与主钳悬吊杆相联，把钻杆钳悬吊于修井机井架上。

悬吊点离井口15m以上。

在自由悬吊状态下，钳头中心离井口约0.5m。

悬吊高度以背钳恰好卡着钻杆接头、油管或套管接箍为宜。

3.2调平。

调整悬吊杆上的调剂螺钉，使钻杆钳保持水平。

如不保持水平，会使夹持失效。

3.3结尾绳。

?尾绳一端结在井架上，另一端结在钻杆钳的后导杆座上，尾绳拉力应能承担50kN负荷。

当钻杆钳处于上扣状态时，尾绳应与钻杆钳保持垂直。

从而保证通常站在操纵手柄一侧的操作者的安全。

4.操作讲明4.1牙座的选用零件代号零件名适用范畴钢号备注称ZQ25.1.1-7（1）牙座(1) 23/8"钻杆、31/2"油管31/2" ZQ25.1.1-7（2）牙座(2) 27/8"钻杆、4"油管4"ZQ25.1.1-7（3）牙座(3) 41/2"油管、31/2"油管接箍、41/2"套管41/2" 选用件ZQ25.1.1-7（4）牙座(4) 31/2"钻杆、4"油管接箍、5"套管、41/2"套管接箍5"ZQ25.1.1-7（5）牙座(5) 41/2"油管接箍、51/2"套管、5"套管接箍51/2"ZQ25.1.1-7（6）牙座(6) 51/2"套管接箍61/8" 选用件选用牙座以其上面的钢号和零件号为准。
