土钉墙支护技术交底

4、基坑降排水
1）高水位地区深基坑内必须设置有效的降水措施；
2）深基坑边界周围地面必须设置排水沟；
3）基坑施工必须设置有效的排水措施；
4）深基坑降水施工必须有防止临近建筑及管线沉降的措施。
5、坑边荷载
1）基坑边缘堆置建筑材料等，距槽边最小距离必须满足设计规定，禁止基坑边堆置弃土，施工机械施工行走路线必须按方案执行。
8、土钉支护质量控制应遵守下列规定：
（1）注浆材料宜用水泥净浆或水泥砂浆，水泥净浆的水灰比宜为?1:1～1:0.5；水泥砂浆的水灰比宜为?0.4～0.?5，灰砂比宜为?1:1～1:2。
（2）钻孔的误差应符合下表?6.8.8?的要求：
（3）土钉筋体保护层厚度不应小于?25mm。
（4）当成孔过程中遇到障碍需调整孔位时，不得降低原有支护设计的安全度。
技术交底记录
编号
工程名称
国润翠湖4#商住楼及车库工程
交底日期
年月日
施工单位
陕西昱升建设工程有限公司
分部工程名称
基础支护
交底提要
土钉墙施工技术交底
交底内容：
1、劳动力准备：
建立各施工部的管理组织，集结施工力量、组织劳动力进场，做好施工人员入场教育等工作。
2、施工机具、工具准备：
根据相关的设计图纸和施工预算，编制详细的材料、机械设备需要量计划；施工机具、工具包括成孔钻机、射流真空泵、空压机、反铲挖土机、翻斗车、空压机、混凝土喷射泵、锚杆机、正铲装载机、张拉设备、注浆设备、卷扬机、钢筋弯曲机、电焊机、钢筋切割机等。
（6）临时设施的搭设；
（7）现场照明设备的安装。
2施工工艺流程及操作要点：
依据《建筑地基基础工程施工规范》GB?5104-2015

土钉墙支护施工安全技术交底一、工程概述在进行土钉墙支护施工前，首先需要对工程的基本情况有清晰的了解。

本次施工的项目位于_____，场地的地质条件较为复杂，周边环境存在一定的限制因素。

为了确保施工过程的安全与稳定，特进行本次安全技术交底。

二、施工准备1、技术准备施工前应熟悉施工图纸和地质勘察报告，了解土钉墙支护的设计要求和技术参数。

制定详细的施工方案，并经过技术负责人审批。

对施工人员进行技术交底，确保其掌握施工工艺和质量要求。

2、材料准备土钉：选用符合设计要求的钢筋，其质量应符合国家标准。

钢筋网：采用规格合适的钢筋，间距应符合设计要求。

喷射混凝土材料：包括水泥、砂、石子等，其质量和配合比应符合设计要求。

3、设备准备钻孔设备：根据地质条件选择合适的钻孔机，如洛阳铲、锚杆钻机等。

注浆设备：包括注浆泵、搅拌机等。

喷射混凝土设备：如混凝土喷射机、空压机等。

4、现场准备清理施工现场的障碍物，确保施工场地平整。

按照设计要求进行测量放线，确定土钉墙的位置和尺寸。

设置好排水系统，防止地表水和地下水对施工的影响。

三、施工工艺流程1、边坡修整采用人工或机械的方式对边坡进行修整，使其坡度符合设计要求。

清除坡面上的松动土石，确保坡面平整。

2、钻孔根据设计的土钉间距和角度进行钻孔。

钻孔过程中要控制好钻孔的深度和垂直度。

钻孔完成后，用压缩空气将孔内的残渣清理干净。

3、土钉制作与安装按照设计要求制作土钉，土钉的长度和直径应符合要求。

将土钉插入孔内，确保土钉的位置和角度正确。

4、注浆采用压力注浆的方式将浆液注入孔内。

注浆压力应符合设计要求，确保浆液充满孔内。

5、铺设钢筋网在坡面上铺设钢筋网，钢筋网的间距应符合设计要求。

钢筋网之间的连接应牢固，采用绑扎或焊接的方式。

6、喷射混凝土喷射混凝土前，应先对坡面进行湿润。

按照设计要求的配合比搅拌混凝土，然后通过喷射机将混凝土喷射到坡面上。

喷射混凝土的厚度应符合设计要求，分多次喷射，每次喷射厚度不宜过大。

8注浆作业要求
（1）、注浆前应将孔内残留或松动的杂土清除干净；注浆开始或中途停止超过30min时，应用水或稀水泥浆润滑注浆泵及其管路
（2）、注浆时，注浆管应插至据孔底250~500mm处，孔口部位宜设置止浆塞及排气管
（3）、土钉钢筋应设定位支架
补充：施工监测
1监测内容和方法
鉴于岩土工程的复杂性及本基坑工程的重要性,本工程采用信息化施工方法,边施工边监测,及时反馈监测结果,掌握基坑边坡及周边建筑物的情况,做到心中有数,确保基坑及周边环境的安全.基坑工程施工及地下结构施工期间,应对基坑支护结构受力和变形、周边建筑物、重要道路及地下管线等保护对象进行系统的监测，通过监测，及时掌握基坑开挖及施工过程中支护结构的实际状况及周边环境的变化情况，做到及时预报，为基坑边坡和周边环境的安全与稳定提供监控数据，防患于未然，通过监测资料与设计参数的对比，可以分析设计的正确性与合理性，科学合理的安排下一步工序，必要时及时修改设计，使设计更加合理，施工更加安全。
（1）、孔深允许偏差±50mm
（2）、孔径允许偏差±5mm
（3）、孔径允许偏差±100mm
（4）、成孔倾角偏差±1%
5、喷射混凝土作业应分段进行，同一分段内喷射顺序应自上而下，一次喷射厚度不宜小于40mm。喷射混凝土时，喷头与受喷面应保持垂直，距离为0.6~1.0m。喷射混凝土终凝2h后，应喷水养护，养护时间根据气温确定，宜为3~7h。
⑷、测放土钉位置
根据建设单位提供测量控制点，测量放线确定土钉位置，并在第一层混凝土上做出明显标识。
⑸、安装土钉

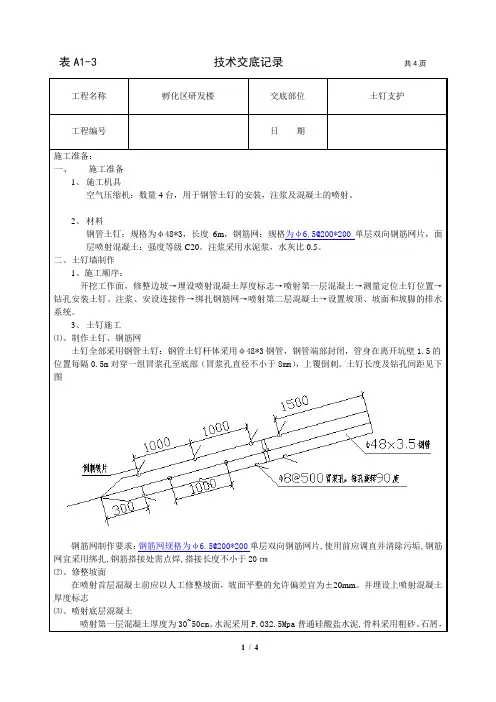

用空压机将土钉打入指定位置，方向斜向下15°。成孔倾角允许偏差±1°。土钉上下侧焊接2φ14加强筋和L=70mm的2φ20锁定筋，锁定筋在加强筋的外侧。详见下图

钢花管土钉墙支护施工技术交底一、施工准备（一）作业条件1、具备详细的施工图，并已熟悉图纸。

2、基坑支护桩及水泥土止水帷幕桩已经施工完成。

3、具备主要施工机械及其配套设备的技术性能资料。

4、土钉墙的施工方案已经得到监理及业主认可。

5、试验土钉已完成，并有相关的数据资料及工艺参数。

6、已有有效的排、截水方案并实施。

7、土方第一层开挖作业面已完成，且场地已经平整。

8、根据施工图纸对土钉进行编号并测量放出土钉定位点并标记。

9、按照施工方案选择和确定土钉的施工顺序及开挖作业面。

10、具备建筑场地和邻近区域内的地下管线、地下构筑物、危房、精密仪器车间等的调查资料。

（二）材料要求1、水泥：宜选用早强型硅酸盐水泥或普通硅酸盐水泥。

2、砂：喷射混凝土宜选用中粗砂，细度模数不大于2.5，砂子中小于0.075mm的颗粒不应超过20%。

3、石子：选用粒径不大于15mm碎石，含泥量不应超过3%。

4、水：使用自来水或不含有害物质的洁净水。

5、外加剂：选用速凝剂，速凝剂应含有碳酸钠、铝酸钠和氢氧化钙等可溶盐，呈粉末状初凝时间在3min以内，终凝时间在12min以内，8h后的强度不应小于0.3Mp，28d强度不应低于不加速凝剂的试件强度的70%。

6、钢筋：钢筋的品种、级别或规格必须符合设计要求，有产品合格证、出厂检验报告和进场复验报告。

7、钢花管锚杆或钢筋锚杆按照设计要求采购、加工制作。

（三）施工机具气动潜孔锤、注浆泵、输料管、喷射机、空气压缩机、供水设施、铁锹、线绳、洛阳铲等。

二、施工流程开挖工作面→→修整坡面→→喷射第一层混凝土→→土钉定位→→打入钢花管→→浆液制备、注浆→→加工钢筋、绑扎钢筋网→→安装泄水管→→喷射第二层混凝土→→养护→→开挖下一层工作面，重复以上工作直到完成。

三、操作工艺（一）开挖工作面在前期的各项准备工作已经到位，按照施工方案确定的开挖顺序、分层开挖深度进行施工，在完成上层作业面的土钉支护之前不得进行下层土方开挖；开挖的深度及作业顺序应保证裸露的边坡能在规定的时间内保持自立并在限定的时间内完成支护，即及时设置土钉喷射混凝土面层。
