《柴油电喷发动机电路图集大全》附电脑针脚端子图页数: 500 页年代: 2015 年第一版目录前言(序)博世(BOSCH高)压共轨系统电路图与故障码表 (1)解放J6 发动机与整车电路图 (6)解放载货汽车(电装系统)电路图与针脚图 (14)康明斯ISDe-Cm2150发动机电控系统电路图 (22)康明斯ISBE(6 缸)电路图电控系统电路图 (24)康明斯ISBE(4 缸)电路图电控系统电路图 (29)康明斯ISB4/ISBe 发动机电控系统电路图 (34)康明斯ISDE(6 缸)发动机电控系统电路图 (36)康明斯ISDE(4 缸)电路图电控系统电路图 (39)康明斯ISLE(6 缸)电路图电控系统电路图 (42)康明斯ISLE(4 缸)电路图电控系统电路图 (45)康明斯CM570发动机电控系统电路图 (48)康明斯ISC 发动机电控系统电路 (50)日野P11C发动机电控系统电气资料 (54)日野E13C发动机电控系统电气资料 (65)日野J05E/J08E 发动机电控系统电气资料 (77)日野J05 发动机ECU电控系统电路图与针脚图 (81)日野J08 发动机ECU电控系统电路图与针脚图 (82)陕汽德龙F2000 整车电气线路图 (85)陕汽德龙F3000 整车电气线路图 (92)陕汽德龙F3000 WP10/WP12发动机电控系统 (97)陕汽德御整车电气线路图 (103)陕汽奥龙整车电气线路图 (111)上柴8DK发动机ECU电控电路图 (119)潍柴WD615国四(DENSO系统)电路图带SCR尿素系统123潍柴国四发动机BOSCH EDC1系7 统电路图与针脚图 (125)潍柴WP10电控系统线路图 (129)锡柴(BOSCH EDC 7共)轨电路图与ECU针脚义 (132)锡柴6DE发动机(单体泵)系统电路图 (135)锡柴CA4DF3发动机电控系统电气资料 (136)锡柴CA4DL发动机电控系统电气资料 (142)锡柴CA6DL发动机电控系统电气资料 (149)锡柴CA6DL1发动机电控系统电气资料 (159)锡柴CA6DL2发动机电控系统电路图 (163)锡柴CA6DL32发动机电控系统电气资料 (165)锡柴4DL 发动机电控系统电路图 (166)锡柴6DL1 发动机电控系统电路图 (167)锡柴CA6DL1-E3 发动机电装共轨系统电控原理图 (168)锡柴CA6DL1-32E3发动机电装共轨系统电控原理图(带继电器)169锡柴CA6DL1-32E3发动机电装共轨系统电控原理图(不带继电器)170锡柴CA4DL1-20E3发动机电控系统电路(带继电器) (171)锡柴CA4DL1-20E3发动机电控系统电路(不带继电器) (172)锡柴CA4DF3-13E3发动机电控系统电路图 (173)锡柴CA6DL2-35E3发动机电控系统电路图 (174)锡柴6DF3、6DL2 (电装BOSCH共轨)电控系统电路图 (175)玉柴(国四)YC6L-40 柴油机SCR 整车线束电路图 (176)玉柴BOSCH共轨发动机线路图与针脚定义 (179)玉柴YC4FA EDC16博世共轨电控系统电路图 (181)玉柴YC4F 德尔福共轨系统电控系统电路图 (183)玉柴YC6G240-30 (德尔福单体泵)电控系统电路 (185)玉柴欧四发动机系统电路图(添蓝)SCR部件针脚图 (187)重汽豪沃EGR车型全车电气线路图 (192)重汽豪沃共轨车型全车电气线路图 (203)重汽豪沃A7 EGR车型全车电气线路图 (211)重汽豪沃WD615国(三)发动机电控系统电路图+针脚定义222重汽豪沃D12发动机电控系统电路图+故障码 (227)大柴道依茨BFM1013/2012/2013发动机电控系统电气资料.. 232大柴道依茨发动机(单体泵)电控系统图+针脚图.. 235大柴道依茨发动机BOSCH EDC16UC4单0 体泵系统( 6 缸)电路图241大柴道依茨发动机BOSCH EDC16UC4单0 体泵系统( 4 缸)电路图243朝柴BOSCH共轨电控系统电脑ECU端子和电路图 (245)德尔福(DELPHI)高压共轨DCM 3.1系统针脚电路图+故障码.. 247电装(DENSO高)压共轨4DL 6DL系统电气电路图 (251)电装(DENSO高)压共轨电控系统针脚资料 (255)电装(DENSO高)压共轨系统故障码表 (259)东风天龙DFL1203A整车电气线路图 (261)东风天锦D530整车电气线路图 (264)东风柳汽霸龙507 电气线路图 (268)东风大力神DFL3251A整车电气线路图 (269)北汽福田欧曼整车电路图 (271)北汽福田欧曼雄狮电路图 (273)北汽福田欧曼上柴发动机电控系统+端子图 (276)北汽福田欧曼上柴SC9DF发动机电控系统与故障码 (280)依维柯索菲姆SOFIM 发动机BOSCH EDC-MS6.共3 轨系统线路图. 284依维柯IV012-2 NEF 发动机电控系统线路图 (287)依维柯SOFIM 8140.43S3 博世共轨EDC16电控系统电路 (291)依维柯EV01 红岩发动机BOSCH EDC7UC3电1 控系统电路 (293)云内动力D16TcI/D19TcI 发动机电气资料 (295)云内动力YN33 30 发动机电控系统电路图 (299)杭发电装发动机电控系统电路图 (301)杭发欧三(徐工吊车)原理图 (303)金龙斗山DV10发动机电控系统线束电气资料 (304)斗山大宇DV11 发动机ECU 电控系统电路图 (312)斗山大宇DL06 发动机电控系统电路图 (315)斗山大宇DL08 发动机ECU 电控系统电路图 (317)南岳单体泵电磁曲轴发动机ECU电路图( 4 缸 5 线油门踏板)320南岳单体泵电磁曲轴发动机ECU电路图( 6 缸 5 线油门踏板)322南岳单体泵电磁曲轴发动机ECU电路图(4缸6 线油门踏板)... 324南岳单体泵电磁曲轴发动机ECU电路图(6缸6 线油门踏板) (326)南岳单体泵霍尔曲轴发动机ECU电路图(4缸5 线油门踏板) (328)南岳单体泵霍尔曲轴发动机ECU电路图(6缸5 线油门踏板) (330)南岳单体泵霍尔曲轴发动机ECU电路图(4缸6 线油门踏板) (332)南岳单体泵霍尔曲轴发动机ECU电路图(6缸6 线油门踏板)... 334五十铃6wAl—Tc 发动机电控系统电气资料 (336)五十铃6wGl一Tc 发动机电控系统电气资料 (340)江铃N 系列全顺Jx493ZLQ发动机电控系统电气资料 (344)江铃T 系列欧Ⅲ发动机电控系统电气资料 (349)庆铃600P发动机4KHl —Tc电控系统 (350)五十铃6HK1 电路电控系统电路图 (355)五十铃6HK1(带GVNR线束)发动机电控系统电路图 (358)五十铃6WA1-TC电路图与针脚定义 (360)五十铃6WG1发动机电控系统电路图 (364)五十铃4JH1-TC 发动机电控系统电路图 (367)五十铃100P 4JB1 发动机电控系统电路图 (373)五十铃4JJ1 发动机电控系统电路图 (375)五十铃6HE1 发动机电控系统电路图 (377)五十铃4HE1 发动机电控系统电路图 (378)五十铃6SD1 发动机电控系统电路图 (379)江铃BOSCH电控EDC16C39H电路图 (380)江淮FA140发动机电路图 (382)江淮瑞风FA080 2.8L 柴油发动机电控系统电路图 (283)长城哈弗4D28TC 发动机电控系统电路图 (385)现代特拉卡aCovec2.5 发动机电路图与针脚图(AT) (389)现代特拉卡aCovec2.5 发动机电路图与针脚图(MT) (391)威特WP2000单体泵电控系统电气资料 (393)威特单体泵(东风乘龙)发动机电控系统电路图.. 399威特单体泵(玉柴)电路图 (401)住友机械五十铃发动机4HK1 电控系统电路图及ECU 端子定义 . 405日立挖机ZX200-3、ZX240-3、ZX270-3 电控系统电路图 (408)日立挖机EC210B-07 发动机电控系统电路 (410)神钢SK330 电控系统电路 (413)神钢SK200 电控系统电路图 (414)神钢SK350LC-8 电控系统电路 (416)神钢SK210LC-8 电控系统电路图 (418)三菱FUSO 4M50发动机电控系统电路图 (420)三菱FUSO 6M70发动机电控系统电路图 (421)卡特C-9 发动机ECU 电控系统接线图 (422)卡特325C 挖掘机发动机电控系统电路图 (423)卡特330C 挖掘机发动机电控系统电路图 (424)加藤HD820V发动机电控系统电路图 (425)天然气玉柴EPR 6G 发动机电控线路图 (428)天然气玉柴EPR 6M 6J 4G 发动机电控线路图 (429)伍德沃德天然气发动机ECU 线路图 (430)天然气(玉柴 6 缸)电路图 (432)天然气(玉柴ECI系统)4 缸 6 缸CNG增压发动机电路图. 433天然气(玉柴ECI系统)4 缸 6 缸LNG增压发动机电路图. 435天然气(玉柴ECI系统)6M 6J 4G 整车线路图 (437)华菱重卡货车汽车灯光系统电气线路图 (440)北京BJ493ZQ3发动机电路图 (452)三菱6M60 电装发动机电路图与ECU端子 (453)雷诺DCI11 发动机ECU 端子定义 (455)日产UD GE1(3 I 型)电控系统电路图 (458)日产UD GE1(3 II 型)电控系统电路图 (461)日产UD-FE6TC( A 型)电控系统线路图 (464)日产UD-FE6TC( B 型)电控系统线路图 (466)日产UD MD9、L MD9M发动机电控系统电路图 (468)日产UD MD9L/MD9发M 动机电控系统针脚资料 (472)MAN发动机BOSCH EDC MS发5 动机电路图 (474)斯堪尼亚BOSCH EDC MS发5 动机电控系统电路 (475)沃尔沃单体泵发动机电控系统电路图 (476)EDC17尿素单元电路图 (478)自主品牌+天纳克系统电路图 (479)三合一电脑+1.5 代天纳克尿素单元电路图 (480)常用车型诊断座位置--OBD端子说明 (481)柴油电控发动机(数据流)标准值-博世福田上柴潍柴锡柴等 (490)常用汽车仪表(报警标志)示意图 (497)电话QQ: 网址潍柴锡柴玉柴朝柴上柴康明斯依维柯大柴道依茨江铃威特南岳云内三菱庆铃江淮北汽杭发日野日产等随着柴油技术日益发展,人们越来越发现柴油机的无穷魅力、高扭矩、高寿命、低油耗、低排放,柴油机成为解决汽车能源问题最现实和最可靠的手段,先后从国二机械喷射, 到国三电喷, 如今发展到国四排放标准.为环保,减少汽车尾气排放污染,工信部定于2014年12 月31 日废止适用于国家第三阶段汽车排放标准柴油车产品《公告》,2015年1月1日起国Ⅲ柴油车产品将不得销售,国家实行国Ⅳ 排放,在国Ⅲ发动机EGR(大泵),共轨的,单体泵的基础上,演变成国Ⅳ发动机,电控系统类似不变, 只是在排气系统上加装了一套SCR尾气处理系统(俗称尿素罐),燃烧尿素,控制对象是NOx和颗粒物PM,达到净化尾气保护环境的目的.对于维修人员而言,市面上存在大量电控机车处于维修阶段,急需掌握电喷发动机有下面几种技术:1. 电控高压共轨技术2. 电控单体泵技术3. 电控泵喷嘴技术4. 涡轮增压、EGR废气循环、中冷技术5. 尾气净化SCR原理特此本部精心收集整理了本套电路图集,配合光盘视频与图文教程,让修理人员在技术上得心应手后续推出: 第二版(加Q期待2016 版)2015.10 (第一版)。

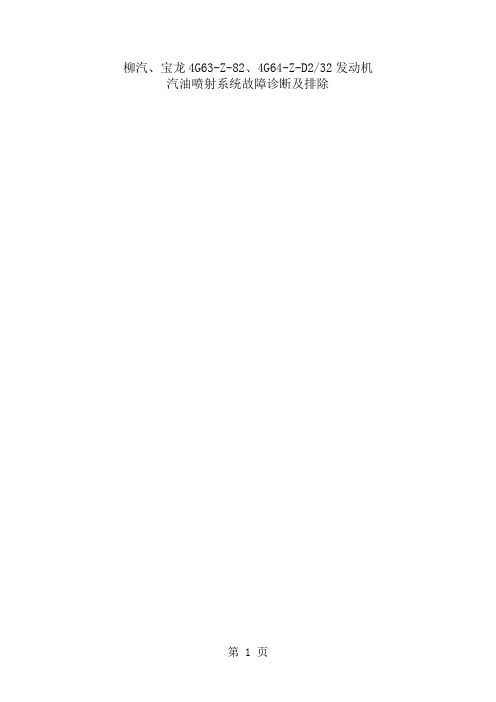

柳汽、宝龙4G63-Z-82、4G64-Z-D2/32发动机汽油喷射系统故障诊断及排除目录一. 概论 (3)二. 多点燃油喷射系统图 (4)三.检修调整要领 (5)四.故障诊断与排除 (16)一.概论电子控制多点喷射系统(MPI),是以一个电子控制装置(又称电脑或ECU)为控制中心,利用安装在发动机不同部位上的各种传感器,测得发动机的各种工作参数,按预先在电脑中设定的控制程序,通过控制喷油器,精确地控制喷油量,使发动机在各种工况下都能获得最佳浓度的混合气。
此外,电子控制汽油喷射系统通过电脑中的控制程序,还能实现起动加浓、暖机加浓、加速加浓、全负荷加浓、减速调稀、强制怠速断油、自动怠速速度控制等功能,满足发动机特殊工况对混合气的要求,使发动机获得良好的燃料经济性和排放性,同时也提高了汽车的使用性能。
另外ECU也有几种故障诊断模式,可以简化寻找故障的工作。
燃油喷射控制ECU控制喷油器驱动时间和喷油正时,使发动机在各种工况下都能获得最佳浓度的混合气。
每个缸的进气口均装有一只喷油器,燃油箱内的燃油泵将燃油泵出,送到燃油分配管内,燃油压力调节器使喷油压力保持稳定,喷油器将燃油直接喷射到每缸的气道内。
在发动机的每个工作循环中(曲轴每转两圈),各缸喷油一次(喷油顺序为1-3-4-2),这种喷射方式称为顺序喷射。
当发动机在冷车或高负荷状态下运转时,为保持良好的性能,ECU进行开环控制,提供较浓的混合气;当发动机在正常工作状态下(中小负荷),ECU通过氧传感器反馈的信号,进行闭环控制,以得到最佳的空燃比,使三元催化转换器达到最佳的净化效率。
怠速速度控制根据怠速状况和怠速时发动机负荷的变化控制节气门的旁通空气量,使怠速速度保持在最佳的转速上。
根据发动机冷却液温度和空调负荷,ECU驱动怠速速度控制马达(ISC),使发动机在预设的目标怠速转速下运转。
另外,当发动机在怠速运转时,将空调开关打开或关闭,ISC 马达将根据发动机的负荷状况调整旁通空气量,避免怠速不稳。
Q/LQB 东风柳州汽车有限公司企业标准Q/LQB C-5027—2019 东风风行CM5EVB系列车型整车技术条件2019-09-24发布2019-09-27实施东风柳州汽车有限公司发布Q/LQB C-5027—2019目 次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 主要技术参数 (1)4 技术要求 (2)5 试验方法 (2)6 检验规则 (3)7 标志、随车技术文件、运输和贮存 (3)8 质量保证 (3)附录A(规范性附录) 整车主要技术参数 (4)附录B(规范性附录) 主要总成的技术参数和简要结构特征 (6)IQ/LQB C-5027—2019II 前言本标准按GB/T 1.1-2009 《标准化工作导则 第1部分:标准的结构和编写》给的规则编写。
本标准由东风柳州汽车有限公司提出。
本标准由东风柳州汽车有限公司归口。
本标准起草单位:东风柳州汽车有限公司。
本标准主要起草人:袁贵龙、原海妮、蒋中洲、何超兰、黄真、王文成、梁冬妮、何佳健、蒙顺金、梁宝梯、刘洋、覃琳、罗校军、李卓、陆海婷、彭水生。
Q/LQB C-5027—2019 东风风行CM5EVB系列车型整车技术条件1 范围本技术标准规定了风行菱智CM5EVB系列车型的主要技术参数、技术要求、试验方法及检验规则。
本技术标准适用于CM5EVB系列多用途乘用车及变型车。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4094.2 电动汽车操纵件、指示器及信号装置的标志GB/T 18384.1 电动汽车 安全要求 第1部分:车载可充电储能系统(REESS)GB/T 18384.2 电动汽车 安全要求 第2部分:操作安全和故障防护GB/T 18384.3 电动汽车 安全要求 第3部分:人员触电防护GB/T 18385 电动汽车 动力性能 试验方法GB/T 18386 电动汽车能量消耗率和续驶里程 试验方法GB/T 18388 电动汽车 定型试验规程GB/T 18487.1 电动汽车传导充电系统 第1部分:通用要求GB/T 18488.1 电动汽车用驱动电机系统 第1部分:技术条件GB/T 18488.2 电动汽车用驱动电机系统 第2部分:试验方法GB/T 19836 电动汽车用仪表GB/T 20234 电动汽车传导充电用连接装置GB/T 24347 电动汽车DC/DC变换器GB/T 27930电动汽车非车载传导式充电机与电池管理系统之间的通信协议GB/T 28382 纯电动乘用车 技术条件GB/T 29307 电动汽车用驱动电机系统可靠性试验方法GB/T 31467.2 电动汽车用锂离子动力蓄电池包和系统 第2部分:高能量应用测试规程GB/T 31467.3 电动汽车用锂离子动力蓄电池包和系统 第3部分:安全性要求与测试方法GB/T 31484 电动汽车用动力蓄电池循环寿命要求及试验方法GB/T 31485 电动汽车用动力蓄电池安全要求及试验方法GB/T 31486 电动汽车用动力蓄电池电性能要求及试验方法GB/T 34658 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试QC/T 743 电动汽车用锂离子蓄电池QC/T 897 电动汽车用电池管理系统技术条件Q/LQB C-116 东风牌乘用车通用技术条件3 主要技术参数1Q/LQB C-5027—20193.1 整车主要技术参数整车主要技术参数见附录A,包括:a)主要尺寸参数;b)通过性参数;c)整车质量参数;d)主要性能指标。
乘龙汽车国Ⅳ排放车型使用指南东风柳汽乘龙汽车国Ⅳ排放车型使用指南说明本使用指南对东风柳汽乘龙牌国Ⅳ排放车型的新增功能、车用燃油及尿素溶液规格、故障排除等方面进行了详细说明。
同时也对用户的正确使用,排放系统改装规范进行了介绍。
本使用指南侧重后处理系统的应用,用户在使用车辆前请仔细阅读该使用指南,并按照本指南要求正确使用车辆,以免对车辆造成损害。
东风柳汽乘龙汽车国Ⅳ排放车型使用指南使整车排放达到国Ⅳ排放法规要求,主要有SCR技术路线和EGR+PDF技术路线(见图1)。
柳汽乘龙中型载货车国四车型采用SCR技术路线,整车相关变化主要涉及排气后处理系统、电器系统。
一、国Ⅳ标准相关技术介绍柴油车主要排放一氧化碳(CO)、碳氢化合物(HC)、氮氧化物(NOx)和颗粒(PM)污染物等,控制的重点是氮氧化物(NOx)和颗粒污染物。
1.1国Ⅳ排放实现途径图1 国Ⅳ技术路线1.2车辆尾气排放法规标准表 1 法规标准要求1.3 国Ⅳ排放车型燃油要求:1.4 SCR 系统SCR (SelectiveCatalytic Reduction)选择性催化还原是一项控制柴油发动机排气中 NOx 的技术。
将尿素喷射到到催化器中,氨与排气中的NOx 在催化器中反应,生成无害的氮气 (N 2) 和水 (H 2O)。
1.5 OBD 系统OBD 是英文On-Board Diagnostics 的缩写,中文翻译为“车载自动诊断系统”。
OBD 诊断系统具备监测和分析与排放相关故障的功能,一旦监测到汽车尾气超标,仪表上的故障(MIL)指示灯点亮,告知驾驶员。
当出现严重故障时,发动机扭矩限制器将被激活。
发动机电控单元(EECU )记录故障信息和相关代码,并在仪表的液晶屏上显示相关故障,维修人员能迅速准确地确定故障的性质和部位。
二、整车各个系统的变化(相比国Ⅲ排放车型)1. 电气系统(此部分以电器系统提供的为准)增加OBD 诊断接口。
见图2。
图2 OBD 诊断接口及盖板(红色圈标识部位)应用诊断仪通过整车配备的OBD 诊断接口可以对故障信息进行访问,OBD 诊断接口位于驾驶员侧的左腿线束护板处,打开盖板将诊断仪接口与OBD诊断接口对接即可实现对车辆的诊断。
