第八章 受压构件承载力计算
七、偏心受压构件的界限受压承载力 设计值及界限偏心距
将 = b 代入基本公式可得
界限受压承载力设计值如下：
Nb = α1 fcξbbh0 + fyAs - fy As 对截面形心取矩（如图） 可得界限弯矩如下：
对矩形、T形、I形等截面偏心受压构件，其偏心 矩增大系数可按下列公式计算：
第22页/共230页
24
第八章 受压构件承载力计算
1 η = 1+
1400 ei
(
l0 h
)2
ζ
1ζ
2
h0
1 –––偏心受压构件的截面曲率修正系数，
1 = 0.2 + 2.7ei / h0
当 1 ＞1.0时取 1 = 1.0
Mb
=
1 2
α1
fcξbh0
h
-
ξb h0
+
fyAs + fy As
h0 - as
第30页/共230页
32
第八章 受压构件承载力计算
界限偏心距eib=
Mb Nb
则
eib
=
1 2
α1
fcξbh0 h - ξbh0 +
α1 fcξbh0 +
fyAs + fy As fyAs - fy As
当 < b ––– 大偏心受压 > b ––– 小偏心受压 = b ––– 界限破坏状态
第19页/共230页
21
第八章 受压构件承载力计算

次 梁 ：（4~6）m 主 梁 ：（5~8）m
2020/5/27
11 11
第六章 钢筋混凝土梁板结构
三、确定板、次梁和主梁的结构计算简图 1.荷载计算
作用在楼盖上的荷载通常为均布恒载和活载。 板、次梁及主梁的荷载计算范围如图所示。
2020/5/27
12 12
第六章 钢筋混凝土梁板结构
板、次梁承受均布荷载，主梁பைடு நூலகம்受由次梁传 来的集中荷载及其自重折算的集中荷载。
两跨布置活荷载，然后向左右每隔一跨布置活荷载。 4）求某支座左、右截面最大剪力时，应在该支座
荷载。
2020/5/27
19 19
第六章 钢筋混凝土梁板结构
4.内力包络图 首先计算恒荷载作用下各控制截面的内力
（弯矩、剪力），然后分别叠加各种最不利活荷 载布置时相应截面的内力（弯矩、剪力），即可 得到各控制截面可能出现的最不利内力，其外包 线即为内力包络图。
4）Lc / Ld 3时，宜按沿短边方向受力的单
向板计算。
2020/5/27
99
第六章 钢筋混凝土梁板结构
3.单向板的荷载传递路线 荷载→板→次梁 →主梁→ 柱或墙。
4.单向板肋梁楼盖的设计内容 1）结构平面布置； 2）确定板、次梁和主梁的结构计算简图； 3）内力计算； 4）截面承载力计算，配筋及构造； 5）绘制楼盖结构施工图。
2020/5/27
14 14
第六章 钢筋混凝土梁板结构
板
g
g
1q
2
q
1q 2
次梁
g g 1 q 4
q 3 q 4
2020/5/27
15 15
第六章 钢筋混凝土梁板结构
3.计算跨度l0 计算跨度l0是指在计算内力时所采用的跨长，

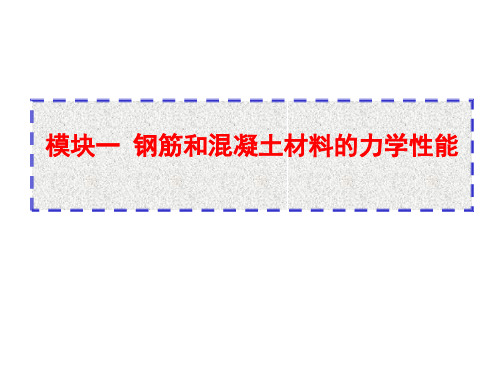

模块一 钢筋和混凝土材料的力学性能
1.2 钢 筋 Steel Reinforcement
1.2.1钢筋的品种、级别与形式
热轧钢筋、中高强钢丝和钢绞线、热处理钢筋和冷加工钢筋
பைடு நூலகம்
D —公称直径
A — 3 股钢绞线量测尺寸
钢绞线
刻痕钢丝 螺旋肋钢丝
混凝土结构中使用的钢材按化学成分，可分为碳素钢及普通低 合金钢两大类。
HPB300级(Ⅰ级)钢筋多为光面钢筋（Plain Bar）， 多作为现浇楼板的受力钢筋和箍筋
HRB335级(Ⅱ级)和 HRB400级(Ⅲ级)钢筋强度较高， 多作为钢筋混凝土构件的受力钢筋，尺寸较大的构件， 也有用Ⅱ级钢筋作箍筋的为增强与混凝土的粘结 （Bond），外形制作成月牙肋或等高肋的变形钢筋 （Deformed Bar）。
(1) 保证最小搭接长度和锚固长度。 (2) 满足钢筋最小间距和混凝土保护层最小厚度的要求。 (3) 钢筋的搭接接头范围内应加密箍筋。 (4) 钢筋端部应设置弯钩。 (5) 在浇注大深度混凝土构件时，应分层浇注或二次浇捣。 (6) 一般除重锈钢筋外，可不必除锈。
编辑人： XXX时 间 ： x x 月 x x 年
编辑人： XXX时 间 ： x x 月 x x 年
2.粘结强度及影响因素 (l) 混凝土强度 (2) 保护层厚度 (3) 钢筋净间距 (4) 横向配筋 (5) 侧向压应力 (6) 浇筑混疑土时钢筋的位置
3.保证钢筋与混凝土间的粘结措施 《混凝土结构设计规范GB 50 010—2 010》采用不进行粘 结计算，用构造措施来保证混凝土与钢筋粘结。保证粘 结的构造措施有如下几个方面：
Ⅳ级钢筋强度太高，不适宜作为钢筋混凝土构件中的 配筋，一般冷拉后作预应力筋

17
第七章 受扭构件承载力计算
2.承载力计算 受扭承载力
T Tu 0.35 t f tWt 1.2
受剪承载力
f yv Ast1 s
Acor
V Vu 0.7(1.5 t ) f t bh0 f yv
对集中荷载作用下独立剪扭构件：
Asv h0 s
Asv 1.75 V Vu (1.5 t ) f t bh0 f yv h0 1 s
第七章 受扭构件承载力计算
第七章 受扭构件承载力计算

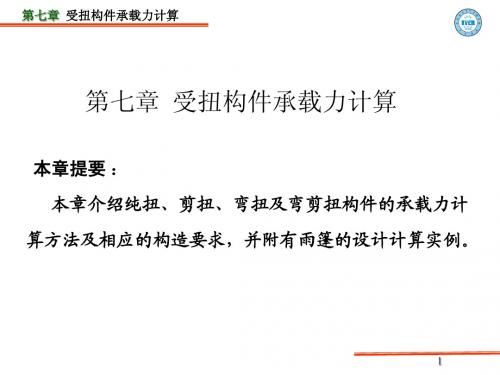

本章提要 ：
本章介绍纯扭、剪扭、弯扭及弯剪扭构件的承载力计
算方法及相应的构造要求，并附有雨篷的设计计算实例。
1
第七章 受扭构件承载力计算
第一节 概述
第二节 矩形截面纯扭构件承载力计算 第三节 弯剪扭构件承载力计算
第四节 雨 篷
2
第七章 受扭构件承载力计算
bh0 Wt
0.7 f t
可不进行剪扭承载力计算，按构造配置箍筋和受扭钢 筋，但需进行受弯纵筋的计算。 2）当剪力小于无腹筋梁所能承担剪力的一半时，即
V 0.35 f t bh0
0.875 V f t bh0 1
或集中荷载为主的构件，符合下式要求时，
可忽略剪力，按受弯承载力和受扭承载力分别进行计算。
所需纵筋，然后叠加的简化方法。
15
第七章 受扭构件承载力计算
2）对剪扭构件，采用混凝土受扭承载力降低系数 t 来考 虑剪扭共同作用的影响。 t 的计算公式为
1.5 t VWt 1 0.5 Tbh0
对集中荷载作用下的独立剪扭构件，应考虑剪跨比 的影响，计算公式为 1.5 t VWt 1 0.2( 1) Tbh0

由可变荷载效应控制的组合：
S=γGSGK+γQ1SQ1K+ΣγQiψciSQiK
由永久荷载效应控制的组合： S=γGSGK+ΣγQiψciSQiK 恒载的分项系数γG：对结构不利时，1式中， 取1.2，2式中，取1.35活载的分项系数 γQ1，一般 取1.4（1.3）
分项系数
永久荷载（恒载）：对结构承载能力不利时， 一般取1.2，以永久荷载为主的，取1.35 对结构承载能力有利时，取1.0 抗倾覆验算时，取0.9 可变荷载（活载）：一般取1.4，楼面均布活 载大于4kN/m2取1.3，对结构有利时， 取0
建筑结构设计的基本目的，就是要采取最经 济的手段，使结构在设计基准期内，具有各 种预期的功能
设计基准期
可靠度和时间有关 结构的使用期－－设计基准期 我国的设计基准期为50年 超过基准期后，结构的可靠度将逐渐 降低
设计使用年限（新规范）
定义：设计规定的一个期限，在这期限内，结构或 构件只需进行正常的维护即可达到预期目的的 使用。 设计使用年限分类： 类别 1 2 设计使用年限 1～5年 25年 使用范围 临时性建筑 易于替换的结构构件
可变荷载
永久荷载 直接作用 间接作用
作用效应、结构抗力
作用效应是指结构上的各种作用在结构内产 生的内力（M、N、V）和变形的总称 是随机变量 结构抗力是指结构或结构构件承受内力和变 形的能力(如构件的承载能力、刚度等)
也是随机变量
极限状态方程
作用效应－－S 结构抗力－－R R－S>0，可靠 R－S<0，失效 R－S＝0，极限状态

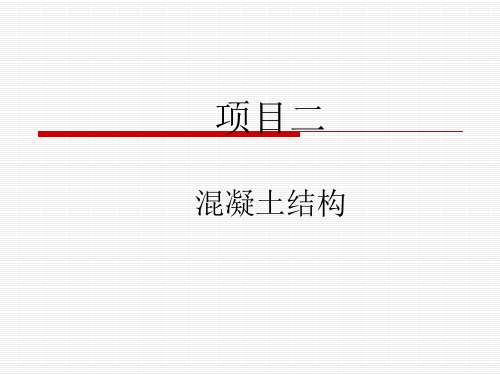

项目二
混凝土结构
情境一
钢筋混凝土板
学习目标：
1.读取与设计有关的关键信息； 2.进行板的内力分析； 3.进行板的正截面计算；

第一节钢筋混凝土平面楼盖概述
•
按是否预加应力情况，楼盖可分为钢筋混凝土楼盖和预应力混凝土楼盖两种。预应力混凝土楼盖
用得最普遍的是无黏结预应力混凝土平板楼盖;当柱网尺寸较大时，预应力楼盖可有效2页
上一页 返回
第二节单向板肋梁楼盖设计
•
按受力特点，混凝土楼盖中的周边支撑板可分为单向板和双向板两类。只在一个方向弯曲或者
第2页/共82页
下一页 返回
第二节单向板肋梁楼盖设计
•
的情况，分布钢筋的截面面积应适当增加，其间距不宜大于200 mm。实践中有可靠的措施时，预制
单向板的分布钢筋，可不受本条的限制。
• 2.单向板截面选择
• (1)板的厚度应由设计计算确定，即应满足承载力、刚度和裂缝控制的要求。
• (2)板的厚度应满足使用要求(包括防火要求)、施工方便要求及经济要求。
•
第4页/共82页
上一页 下一页 返回
第二节单向板肋梁楼盖设计
•
(4)对和支撑结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板，应沿支撑周边配置上部构造钢筋，
其直径不宜小于8 mm，间距不宜大于200 mm。
• 二、结构内力计算
• 1.计算简述
•
现浇肋形楼盖中板、次梁、主梁一般为多跨连续梁。设计连续梁时，内力计算是主要内容，而
上一页 下一页 返回
第二节单向板肋梁楼盖设计
• 1)支座可以自由转动，但没有竖向位移;
• 2)不考虑薄膜效应对板内力的影响;
• 3)在确定板传给次梁的荷载以及次梁传给主梁的荷载时，分别忽略板、按简支构件计算支座竖向反力;
• 4)跨数超过五跨的连续梁、板，当各跨荷载相同，且跨度相差不超过10%时，可按五跨的等跨连续梁、 板计算。

6
第八章 受压构件承载力计算
4）当柱截面短边尺 寸大于400mm且各 边纵向钢筋多于3根 时，或当柱截面短边 尺寸不大于400mm 但各边纵向受力钢筋 多于4根时，应设置 复合箍筋，复合箍筋 的直径和间距与普通 箍筋要求相同，如图 8-2所示。
7
第八章 受压构件承载力计算
5）柱中全部纵向受力钢筋的配筋率大于3%时，箍筋 直径不应小于8mm，间距不应大于10d，且不应大于 200 mm。箍筋末端应做成135°弯钩，且弯钩末端平 直段长度不应小于10d，d为纵向受力钢筋的最小直径。 6）在配有螺旋式或焊接环式箍筋的柱中，如在正截面 受压承载力计算中考虑间接钢筋的作用时，箍筋间距 不应大于80 mm及dcor/5,且不宜小于40 mm，dcor为按 箍筋内表面确定的核心截面直径。
8
第八章 受压构件承载力计算
4.工字形截面柱 工字形截面柱还需满足以下要求： 翼缘厚度不宜小于120mm，腹板厚度不宜小于 100mm，其箍筋设置如图示。
9
第八章 受压构件承载力计算
第二节 轴心受压构件承载力计算
一、普通箍筋柱 1.试验研究 轴心受压柱：短柱L0/b ≤ 8 长柱L0/b ＞8。
14
第八章 受压构件承载力计算
当遇到下列任意一种情况时，不计间接钢筋的影响， 仍按普通箍筋柱计算： 1）L0/d＞12时; 2）按上式计算出的Nu小于按普通箍筋柱算出的N时； 3）Ass0 ＜0.25A?s。
15
第八章 受压构件承载力计算
第三节 偏心受压构件正截面承载力计算
一、试验研究及破坏特征 1）破坏是由混凝土的压碎造成的。 2）破坏特征与轴向力的偏心距和配筋量有关。 3）破坏形态介于轴心受压构件和受弯构件之间。
第一节 受压构件的计算分类及配筋构造

6
第二章
结构设计基本原则
三、作用效应
作用效应：指由各种作用引起的结构或构件的反
应，用Ｓ表示。例如，内力、变形和裂缝等。 作用效应 Ｓ 通过统计分析确定。一般结构上的荷 载效应Ｓ与荷载Q之间可近似按线性关系考虑，即
Ｓ＝CQ C为荷载效应系数，可通过结构力学分析确定，
对承受均布荷载作用的简支梁C= 1 / 8 l 0 2 。
结构设计基本原则
第一节 基本概念
一、结构上的作用
1.作用的概念
作用：使结构产生内力或变形的原因,一般用Q表示。 直接作用：指施加在结构上的集中力或分布力，如结构自 重、楼（屋）面活荷载、风荷载等。
间接作用：指能够引起结构外加变形或约束变形的原因，
如温度变化、混凝土收缩与徐变、地基变形、地震等原因引起 的作用。
设计使用年限。
表2-4 类别 1 2 3 建筑结构设计使用年限分类 设计使用年（年） 示例 5 25 50 临时性建筑结构 易于替换的结构构件 普通房屋和构筑物
4
100
标志性建筑和特别重要的建筑结构
10
结构的功能包括以下三个方面的内容：
第二章
结构设计基本原则
1）安全性
①建筑结构在正常设计、施工和维护条件下，应能承受在施工
7
第二章
结构设计基本原则
四、结构抗力
结构抗力：指结构或构件承受作用效应的能力，用 R表示。 例如，构件的承载力、刚度、抗裂度等。 影响结构抗力的因素：结构的材料性能、几何尺寸、配筋情 况和抗力的计算假定、计算公式等。通常，结构抗力主要取决 于材料性能。 材料强度标准值：材料性能的基本代表值。一般取符合规 定质量的具有不小于95%保证率的材料强度下分位值作为材料 强度标准值，即 fk=fm（1－1.645δf） 式中 fk——材料强度标准值； fm——材料强度平均值； δf——材料强度变异系数，δf =σf / fm； σf——材料强度标准差。 8

考 虑 情 况
按计算跨度 l0 考虑
按梁（肋）净距 Sn 考虑
按翼缘高度 h f 考虑
取三者的最小值
T 形截面
肋形梁
独立梁
1
（板）
l0
1
l0
3
b Sn
—
b 12 h f
b
3
倒 L 形截面
肋形梁
1
（板）
l0
6
b
1
Sn
2
b 5h f
单元5 混凝土基本构件
项目一 受弯构件
四、T形截面梁正截面承载力计算
脆性破坏。
剪压破坏
P
f
单元5 混凝土基本构件
项目一 受弯构件
五、受弯构件斜截面承载力计算
2.斜截面受剪破坏的三种主要形态
（c）斜拉破坏
▲发生条件：l >3。
▲破坏特征：
一旦裂缝出现，就很快形成
临界斜裂缝，承载力急剧下
降，构件破坏。
承载力主要取决于混凝土的
抗拉强度。
脆性显著。
P
斜拉破坏
f
单元5 混凝土基本构件
f
脆性相对好些。
单元5 混凝土基本构件
项目一 受弯构件
五、受弯构件斜截面承载力计算
2.斜截面受剪破坏的三种主要形态
（2）有腹筋梁的斜截面受剪破坏形态
破坏形态主要由剪跨比和箍筋配置量决定
配箍率
剪跨比
l <1
1< l <3
l >3
无腹筋
斜压破坏
剪压破坏
斜拉破坏
sv很小
斜压破坏
剪压破坏
斜拉破坏
sv适量
斜压破坏
剪压破坏

PPT课件
18
3.钢筋的连接
焊接、机械连接或绑扎连接。
钢筋的焊接：直接承受动力荷载的结构构件中，纵向钢筋不宜 采用焊接接头。
机械连接：直径大于16mm的螺纹钢。
钢筋绑扎连接(或搭接)：当受拉钢筋直径大于28mm、受压钢筋 直径大于32mm时；直接承受动力荷载的纵向钢筋不宜采用绑 扎搭接接头。
钢筋接头位置宜设置在受力较小处。同一纵向受力钢筋不宜设 置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小 于钢筋直径的10倍。
(3)混凝土泵或泵车应尽可能靠近浇筑地点，浇筑时由远至近进 行。
PPT课件
24
（三）混凝土浇筑
（1）混凝土输送宜采用泵送方式。 （2）竖向结构(墙、柱等)浇筑混凝土前，底部应先填 50~l00mm厚与混凝土内砂浆成分相同的水泥砂浆； （3）自由倾落高度： 1)粗骨料粒径大于25mm时，不宜超过3m； 2)粗骨料粒径不大于25mm时，不宜超过6m。 否则，应加设串筒、溜管、溜槽等装置
PPT课件
7
(二)模板工程设计的主要原则
1.实用性：构造简单、支拆方便、表面平整、接缝严密。 2.安全性：要具有足够的强度、刚度和稳定性。 3.经济性：尽量减少一次性投入，增加模板周转。
PPT课件
8
（三）安装拆除
1.其支架必须有足够的支承面积，底座必须有足够的承载力。 2.接缝不应漏浆，浇筑前木模板应浇水湿润，但不能积水。 3.模板与混凝土接触面应刷隔离剂。 4.对跨度不小于4m的梁、板，其模板应按设计要求起拱，无设 计要求时起拱高度为跨度的1/1000~3/1000。
（5）板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居 中，主梁的钢筋在下；当有圈梁或垫梁时，主梁的钢筋在上。
