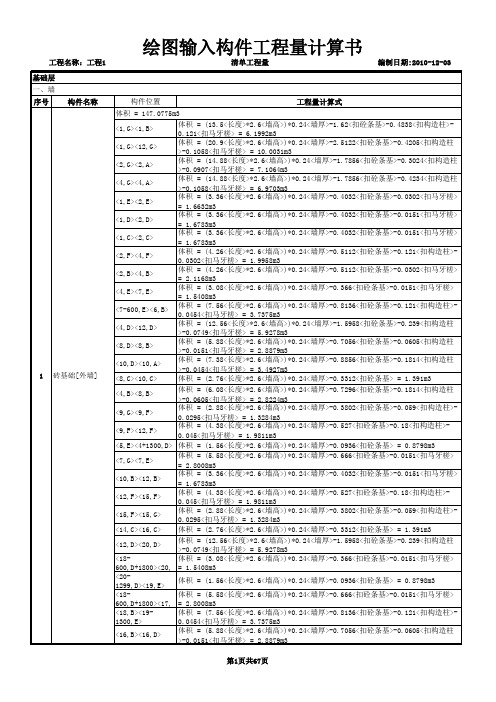

序号构件名称构件位置工程量计算式<1,G><1,B>体积 = (13.5<长度>*2.6<墙高>)*0.24<墙厚>-1.62<扣砼条基>-0.4838<扣构造柱>-0.121<扣马牙槎> = 6.1992m3<1,G><12,G>体积 = (20.9<长度>*2.6<墙高>)*0.24<墙厚>-2.5122<扣砼条基>-0.4205<扣构造柱>-0.1058<扣马牙槎> = 10.0031m3<2,G><2,A>体积 = (14.88<长度>*2.6<墙高>)*0.24<墙厚>-1.7856<扣砼条基>-0.3024<扣构造柱>-0.0907<扣马牙槎> = 7.1064m3<4,G><4,A>体积 = (14.88<长度>*2.6<墙高>)*0.24<墙厚>-1.7856<扣砼条基>-0.4234<扣构造柱>-0.1058<扣马牙槎> = 6.9703m3<1,E><2,E>体积 = (3.36<长度>*2.6<墙高>)*0.24<墙厚>-0.4032<扣砼条基>-0.0302<扣马牙槎> = 1.6632m3<1,D><2,D>体积 = (3.36<长度>*2.6<墙高>)*0.24<墙厚>-0.4032<扣砼条基>-0.0151<扣马牙槎> = 1.6783m3<1,C><2,C>体积 = (3.36<长度>*2.6<墙高>)*0.24<墙厚>-0.4032<扣砼条基>-0.0151<扣马牙槎> = 1.6783m3<2,F><4,F>体积 = (4.26<长度>*2.6<墙高>)*0.24<墙厚>-0.5112<扣砼条基>-0.121<扣构造柱>-0.0302<扣马牙槎> = 1.9958m3<2,B><4,B>体积 = (4.26<长度>*2.6<墙高>)*0.24<墙厚>-0.5112<扣砼条基>-0.0302<扣马牙槎> = 2.1168m3<4,E><7,E>体积 = (3.08<长度>*2.6<墙高>)*0.24<墙厚>-0.366<扣砼条基>-0.0151<扣马牙槎> = 1.5408m3<7-600,E><6,B>体积 = (7.56<长度>*2.6<墙高>)*0.24<墙厚>-0.8136<扣砼条基>-0.121<扣构造柱>-0.0454<扣马牙槎> = 3.7375m3<4,D><12,D>体积 = (12.56<长度>*2.6<墙高>)*0.24<墙厚>-1.5958<扣砼条基>-0.239<扣构造柱>-0.0749<扣马牙槎> = 5.9278m3<8,D><8,B>体积 = (5.88<长度>*2.6<墙高>)*0.24<墙厚>-0.7056<扣砼条基>-0.0605<扣构造柱>-0.0151<扣马牙槎> = 2.8879m3<10,D><10,A>体积 = (7.38<长度>*2.6<墙高>)*0.24<墙厚>-0.8856<扣砼条基>-0.1814<扣构造柱>-0.0454<扣马牙槎> = 3.4927m3<8,C><10,C>体积 = (2.76<长度>*2.6<墙高>)*0.24<墙厚>-0.3312<扣砼条基> = 1.391m3<4,B><8,B>体积 = (6.08<长度>*2.6<墙高>)*0.24<墙厚>-0.7296<扣砼条基>-0.1814<扣构造柱>-0.0605<扣马牙槎> = 2.8224m3<9,G><9,F>体积 = (2.88<长度>*2.6<墙高>)*0.24<墙厚>-0.3802<扣砼条基>-0.059<扣构造柱>-0.0295<扣马牙槎> = 1.3284m3<9,F><12,F>体积 = (4.38<长度>*2.6<墙高>)*0.24<墙厚>-0.527<扣砼条基>-0.18<扣构造柱>-0.045<扣马牙槎> = 1.9811m3<5,E><4+1300,D>体积 = (1.56<长度>*2.6<墙高>)*0.24<墙厚>-0.0936<扣砼条基> = 0.8798m3<7,G><7,E>体积 = (5.58<长度>*2.6<墙高>)*0.24<墙厚>-0.666<扣砼条基>-0.0151<扣马牙槎> = 2.8008m3<10,B><12,B>体积 = (3.36<长度>*2.6<墙高>)*0.24<墙厚>-0.4032<扣砼条基>-0.0151<扣马牙槎> = 1.6783m3<12,F><15,F>体积 = (4.38<长度>*2.6<墙高>)*0.24<墙厚>-0.527<扣砼条基>-0.18<扣构造柱>-0.045<扣马牙槎> = 1.9811m3<15,F><15,G>体积 = (2.88<长度>*2.6<墙高>)*0.24<墙厚>-0.3802<扣砼条基>-0.059<扣构造柱>-0.0295<扣马牙槎> = 1.3284m3<14,C><16,C>体积 = (2.76<长度>*2.6<墙高>)*0.24<墙厚>-0.3312<扣砼条基> = 1.391m3<12,D><20,D>体积 = (12.56<长度>*2.6<墙高>)*0.24<墙厚>-1.5958<扣砼条基>-0.239<扣构造柱>-0.0749<扣马牙槎> = 5.9278m3<18-600,D+1800><20,体积 = (3.08<长度>*2.6<墙高>)*0.24<墙厚>-0.366<扣砼条基>-0.0151<扣马牙槎> = 1.5408m3<20-1299,D><19,E>体积 = (1.56<长度>*2.6<墙高>)*0.24<墙厚>-0.0936<扣砼条基> = 0.8798m3<18-600,D+1800><17,体积 = (5.58<长度>*2.6<墙高>)*0.24<墙厚>-0.666<扣砼条基>-0.0151<扣马牙槎> = 2.8008m3<18,B><19-1300,E>体积 = (7.56<长度>*2.6<墙高>)*0.24<墙厚>-0.8136<扣砼条基>-0.121<扣构造柱>-0.0454<扣马牙槎> = 3.7375m3<16,B><16,D>体积 = (5.88<长度>*2.6<墙高>)*0.24<墙厚>-0.7056<扣砼条基>-0.0605<扣构造柱>-0.0151<扣马牙槎> = 2.8879m3基础层一、墙1砖基础[外墙]体积 = 147.0775m3。
毕业设计工程图绘制标准及要求绘图要求采用AutoCAD2007版本，或另存为AutoCAD2007版本的文件。
1.图幅要求图纸要求有外边框和内边框。
外边框即图纸幅面，指图纸的宽度与长度(B×L)组成的图纸面积，用细实线表示。
内边框即图框，是图纸上限定绘图区域的线框，用粗实线表示，图样画在图框内部。
图框格式分为留装订边和不留装订边两种，因为毕业设计不需要装订，因此建议采用不留装订边的格式，如图1所示。
图中的B，L，e尺寸大小根据图纸幅面大小不同而不同。
其尺寸规格详见表1。
表1 图纸幅面尺寸和图框尺寸幅面代号A0 A1 A2 A3 A4B╳L 841╳1189594╳841420╳594297╳420210╳297e 20 10图1 不留装订边的图框格式2.标题栏要求不管图幅图框多大，标题栏统一采用图2所示格式。
四周的线用粗实线，内部的线、文字均采用细实线。
图2 标题栏格式3.明细栏要求装配图必须有明细栏，明细栏格式如图3所示。
横线（包括顶部的横线）全部为细实线，竖线只有左右两侧为粗实线，其余为细实线。
图3 明细栏格式4.图层设置要求绘图时注意使用图层。
绘图开始时，先设置图层，尽量将不同图形文件的图层名称、线型、线宽设置保持一致。
图层设置时，粗实线线宽设为0.5mm，其他线型线宽为0.2mm。
绘图过程中，图形的颜色、线型、线宽均采用“Bylayer”。
图层设置可参照表2。
表2 图层设置层名颜色线型线宽粗实线黑/白色Continue 0.50mm细实线绿色Continue 0.20mm中心线红色Center 0.20mm虚线蓝色Hidden 0.20mm 双点划线紫色Phantom 0.20mm尺寸线青色Continue 0.20mm文字黑/白色Continue 0.20mm 另外，文件中自带的Defpoints图层里面的东西不能打印，所以任何图元都不要绘制在该图层中。
细实线、尺寸线、文字可以用一个图层，各图层颜色也可以根据个人习惯进行选择。
49毕业设计（论文）中图、表、公式的说明一、图的说明格式说明：图居中，图名居中并位于图下，图编号可以全文统一编号，也可以分章编号，全文的编号原则要一致。
图与上文应空一行，图名格式为宋体小四加粗（图名中的数字、字母和符号为Times New Roman 小四加粗）、段前0.5行、段后0.5行、行距20磅，图号与图名称之间空一个汉字符。
必要时，应将图上的符号、标记、代码，以及实验条件等，用最简练的文字，横排于图下方，作为图例说明。
图例说明列在图名下方，格式为宋体五号居中（数字、字母和符号为Times New Roman 五号）。
曲线图的纵横坐标必须标注“量、标准规定符号、单位”，坐标上标注的量的符号和缩略词必须与正文中一致。
当没有图例说明时，图名所在段落之后可以直接后接其他段落；当有图例说明时，图例说明所在段落与下文段落应空一行。
具体示例如下：直线电动机及安装结构图……。
图3-18 直线电动机及安装结构a) 直线电动机b) 直线电动机安装结构1—位置检测器2—转子3—定子4—床身5、8—辅助导轨7、14—冷却板6、13—次级9、10—测量系统11—托链12、17—导轨15—工作台16—防护上图为直线电动机及安装结构图……。
二、表的说明格式说明：表居中，表名位于表格上方并居左，表编号可以全文统一编号，也可以分章编号，全文的表编号原则要一致。
表名的格式为宋体小四加粗（表名中的数字、字母和符号为Times New Roman小四加粗）、段前1行、段后0.5行、行距20磅，表号与表名称之间空一个汉字符，表名所在段落之后就可以直接后接表格，表格与下文应空一行。
表格内的文字格式应与正文的文字格式一致，且水平、垂直均居中，若表格列数、内容较多，可以将表内文字调整为五号字。
表格的宽度不能超过页边距。
必要时，应将表中的符号、标记、代码，以及需要说明事项，以最简练的文字，横排于表格下方，说明文字的格式为宋体五号首行缩进2字符。
毕业设计计算书与图纸格式毕业设计－计算书与图纸－(参考内容与格式) 2006-2-12目录第一章设计任务及要求第一节设计原始资料一、工程概况（说明建筑物的总体要求）二、设计条件1、建设地带、地形及周边条件（环境）2、气象3、水文、地质（常规数据按上海地区采用，如风荷载等）第二节建筑设计任务及要求（说明建筑设计的内容，只写自己做的部分）第三节结构设计任务及要求（说明结构设计的内容，只写自己做的部分）第二章建筑设计第一节建筑设计总说明（建筑设计的依据、部分建筑材料说明）第二节平面设计一、建筑总平面布置（说明设计建筑物位置以及与周围建筑及道路的平面关系）二、柱网布置（说明结构形式）三、建筑平面布置（说明平面各部分的功能）第三节剖面设计一、楼层层高与房间净高二、室内外高差三、门、窗宽度及高度四、各种用途房间的楼、地面做法及说明五、屋面构造做法及说明六、内外墙体及细部构造说明第四节立面设计一、立面设计说明二、外墙面做法第三章结构设计第一节结构方案的选择及结构布置一、结构方案的确定二、基础类型的确定（说明基础类型选择的理由，与后面的基础设计对应）三、结构布置1、柱网尺寸2、平面尺寸（设置次梁等）3、变形缝（设置或不设置变形缝的理由）四、结构基本构件尺寸确定确定板、梁、柱的尺寸第二节板的内力及配筋计算一、板荷载导算二、内力计算三、配筋计算第三节横向平面框架的内力计算（只算有代表性的一榀横向框架，必须注明是哪一榀，本节内力计算按荷载标准值）一、框架梁、柱几何参数计算二、静荷载作用下框架内力计算1、框架静荷载导算2、静荷载作用下框架内力计算及内力图绘制三、活荷载作用下框架内力计算1、框架活荷载导算2、活荷载作用下框架内力计算及内力图绘制（在静、活荷载中，注意纵向梁传来的集中力）四、风荷载作用下框架内力计算1、框架风荷载导算2、风荷载作用下框架内力计算（D值法）及内力图绘制五、地震作用下框架内力计算1、框架地震荷载导算（按简化方法计算）2、地震荷载作用下框架内力计算（D值法）及内力图绘制六、水平荷载作用下框架的侧移验算第四节横向平面框架的内力组合与配筋计算一、框架内力组合计算算以下4种内力组合①1.2静＋1.4活②1.2静＋1.4风③1.2静＋0.9×(1.4活＋1.4风)④1.2静＋0.7活＋1.3震静、活、风、震分别为上节二、三、四、五中按标准值计算的内力（找出梁、柱控制截面的最不利内力。
毕业设计（论文）计算书题目: XXXXXXX教学楼设计系别：土木与建筑工程学院专业：工民建方向姓名：XX班级 XXXX学号：XXX指导教师：XXX二零一四年四月XXXXXXX教学楼设计design of Teaching building总计毕业设计（论文） 52 页表格 18 个插图 13 幅第1章工程概况 (1)1.1 设计资料 (1)第2章荷载计算 (2)第3章楼板计算 (2)第4章框架设计 (5)4.1截面初选 (5)4.2框架结构分析 (11)第5章内力计算 (15)第6章内力组合 (21)6.1框架梁内力组合 (21)6.2框架柱内力组合 (23)第7章框架构件设计 (23)7.1框架梁截面计算 (23)7.2框架柱截面计算 (25)第8章节点设计 (29)8.1柱脚节点设计 (29)8.2框架梁柱边节点设计 (35)第9章混凝土基础设计 (38)第10章楼梯设计 (41)参考文献 (48)致谢第一章工程概况1.设计资料（1）工程概况XXXXXX（钢结构）教学楼设计（a University Teaching building of Jingdezhen Ceramic Institute ）（2）建设地点：XXXXXXX（3）建筑介绍：本工程为XXXXX大学教学楼，建筑面积约3000平方米，建筑物从室内地面至女儿墙高度为15.6m，层高均为3.9m。
室内外高差450mm，室内设计标高±0.000，主体结构为钢框架结构，层数为5层，属二类建筑，二级耐火等级，抗震设防烈度为6度，设计使用年限50年，室外有停车场及绿化布置。
（4）建筑做法说明外墙做法：采用240mm加气混凝土砌块，双面粉刷。
抹灰厚20mm，外墙涂料。
内墙做法：采用200mm加气混凝土砌块，双面粉刷。
抹灰厚20mm，内墙涂料。
楼面做法：20mm厚水泥砂浆找平，10mm厚水磨石地面，底板为混凝土楼板。
屋面做法：25mm厚水泥砂浆找平，65厚挤塑聚苯保温，4+3油毡防水层（包括沥青防水卷材），底板为混凝土楼板。
建工学院毕业设计计算书的基本内容毕业设计计算书要求内容完整、文理通顺、条理清晰，能反映设计者的设计思想、理论概念和计算过程。
计算步骤应条理分明、应用数据有可靠依据，计算结果正确合理。
构件编号、计算结果与图纸一致。
计算书应附有必要的简图、图表和说明。
毕业设计计算书的纸张一律采用长安大学毕业设计（论文）报告纸（见附件3）。
毕业设计计算书主要由以下八个部分内容组成：一、毕业设计任务书毕业设计任务书的书写格式按长安大学要求编排（见附件1），封面上要有指导教师的签字，封皮格式见附件2。
二、开题报告开题报告要求写出毕业设计的详细安排，字数不少于2000字。
指导老师签字认可。
三、前言四、目录五、摘要（包括中英文）摘要不少于300汉字。
六、正文（一）建筑部分建筑设计的基本内容有：确定建筑方案, 进行平面, 立面及剖面设计及构造设计, 选用内外装修材料。
计算书中要求写出本人所做设计的有关依据、思想及设计过程的详细介绍，包括平面形状；房间功能的划分；防火（消防、疏散等）设计；采光通风设计；屋面排水设计；建筑节能设计；立面设计构思；立面处理（墙面、玻璃幕墙、悬挑、女儿墙等手法）；工程做法（楼面、地面、屋面、内外墙面、散水、勒脚、踢脚、檐口等）；并相应的画出平面图、立面图、剖面图。
（二）结构部分结构设计的基本内容如下：房屋的结构选型，房屋的结构方案及结构布臵；计算书中要阐述常用房屋的结构类型，其各自的特点。
说明设计本人所选择结构方案的依据和原因。
并画出结构布臵简图。
结构计算(1) 标准构件的选用，各个构件截面尺寸的确定；计算书中要反映出选用标准构件的依据，以及构件截面尺寸确定的依据和方法。
(2) 计算简图的确定包括跨度、层高等参数的确定和依据。
(3) 荷载计算荷载的计算包括：重力荷载的计算、风荷载的计算、水平地震作用等计算的全过程。
并画出相应的计算简图和表格。
(4) 水平荷载（包括水平地震作用和风荷载）作用下, 结构的位移验算；位移计算应满足《规范》要求。
毕业论⽂、毕业设计计算书、说明书计算书格式要求--2011毕业设计说明书/计算书及毕业论⽂格式要求⽔利⽔电⼯程系⼀、开本和体例1．开本为A4、纸张⼤⼩210mm ×297mm （图集例外），版⼼150mm ×237mm （边距：左30mm ，右30mm ，上30mm ，下30mm ）。
版⼼字体⼩四号、宋体，⾏距1.25倍。
要求计算书/说明书中的格式、⽤词、符号等统⼀。
2．页眉/页脚边距20mm ，字体5号、宋体。
页眉内容为：单页码——“⽔利⽔电⼯程专业毕业设计”；双页码——毕业设计题⽬。
3．标题体例统⼀如下：标题1：⿊体，3号，居中，前后空1⾏，如：1 概述标题2：楷体，⼩3号，左齐，前后空0.5⾏，如：1.1 ⼯程概况标题3：⿊体，4号，左齐，前后空0.5⾏，如：1.1.1 计算⽅法标题4：仿宋体，⼩4号，左齐，前后空0.5⾏，如：1.1.1.1 技术路线标题5：⿊体，⼩4号，左齐，前后空0.5⾏，如：(1) ⼤坝图名：宋体，⼩4号，图正下⽅居中，段前后空0.5⾏，如：图2-1 断层分布图表名：宋体，⼩4号，表正上⽅居中，段前后空0.5⾏，如：表2-1 断层特征表页码：宋体，5号，居中，如：–23–⼆、公式⽤公式编辑器书写，居中，并按章连续编号，如：γpz H += （2-1）式中 H ——⽔头，m ；z ——位置坐标，m ；p——压⼒，kPa；——⽔的重度，kN/m-3三、插图1．插图按章编号。
例如图1-1，依次类推。
2．插图⼤⼩应尽量控制在版⼼内，不做插页。
例如：图3-3 正常蓄⽔⼯况溢流坝断⾯的扬压⼒分布图（上游⽔位Hu=214.00，下游⽔位Hd=180.00m）(坐标：坝踵x=-2.4m，坝趾x=39.1m)四、表格1．表格按章连续编号。
例如表1-l，依次类推。
2．表格要求排成150毫⽶宽，不加左右边线。
当表格横向内容太多，版⼼内排不下时，可排成横排表；当表格横向内容太少时，可排成串⽂表。
摘要本设计为汇锦集团写字楼（B座）设计，设计层数为7层，结构形式选用多层混凝土框架结构，建筑总面积5987.522m。
钢筋混凝土多层框架结构作为一种常用的结构形式, 具有传力明确、结构布置灵活、抗震性和整体性好的优点, 目前已被广泛地应用于各类多层的工业与民用建筑中。
建筑设计部分包括平面设计、立面设计、剖面设计，楼梯设计，屋面设计及建筑构造。
本设计为商务写字楼设计，一层除设门厅、办公室外，还设有消防控制室、打印室、配电室、电话总机房等功能房间；二层以上多为办公室、配有资料室、茶水休息间、一般会议室及功能会议室，每层设有两部双跑普通楼梯、两部消防电梯等，并要满足防火要求。
屋面为上人屋面。
结构计算部分包括横向水平地震作用下的框架设计和基础设计。
在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构弯矩、剪力、轴力。
接着计算竖向恒载及活荷载作用下的结构内力，找出最不利的一组或几组内力组合，内力的组合可以使用excel、力学计算器软件计算。
选取最安全的结果计算配筋并绘图。
梁的配筋尽量一致，柱的配筋尽量一致。
结合本设计结构的实际特点，基础选用桩基础，楼梯则采用板式楼梯。
通过本积极、独立的完成本次毕业设计使我能系统地总结，综合地运用所学的理论知识和专业知识来解决实际的工程设计问题，并能进一步加强我的建筑设计和结构设计的能力，是为今后的实际工作做出的必要的准备。
关键词：商务写字楼；钢筋混凝土；框架结构；抗震设计ABSTRACTThis design is the Huijin Group’s Office Building ,it is 7-floor. The total architectural area is about 6000 square meters and the structure of this building is steel reinforced concrete frame structure.Multi-storey reinforced concrete frame structure is a common structure form, has definite force transmission structure, flexible layout, seismic resistance and good integrity advantages, industrial and civil construction has been widely used in various layers of.During the architectural design stage, the plane design, vertical plane design, the cross-section design, the stair design, the roof design and architect structure are made. his design is business office design, a layer except set Hall, and Office outside, also has fire control room, and print room, and distribution room, and phone switchboard room, features Room; II layer above more is Office, and enjoy has library, and tea rest between, and General room and the features room, each layer has two Department double run General stairs, and two Department fire elevator,, and to meet fire requirements. Roofing is can touch the roof.The structural calculation and design part includes the calculation and design of one floor concrete plate namely beam and column, one staircase and foundation. When the direction of the frames is determined, firstly the weight of each floor is calculated. Then the vibrate cycle is calculated by utilizing the peak- displacement method, then the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal bending moment, shearing force and axial force in the structure under the horizontal loads can be easily calculated. After thedetermination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software，Mechanical calculator, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The steel design of beams and columns are adjusted to be the same as soon as possible. According to the structural characteristic of this building, the strip foundation is used because of its good integrity. The stair case adopts concrete plate stair case.Through the active, independent completion of the graduation design, so that I can systematically summarized, design to solve the problem of the practical application of the theory of knowledge and expertise in engineering comprehensively, and to further strengthen the capacity building design and structure design of mine, was made for practical work in the future the necessary preparations.KEY WORDS:Commercial Office；reinforced concrete structure；frame structure目录前言 (1)第1节建筑设计总说明 (2)1.1 工程概况 (2)1.2设计依据 (2)1.3 模型初设 (3)1.4 门窗设计 (4)1.5 装饰做法 (5)1.5.1屋面做法 (5)1.5.2 楼面做法 (5)1.5.3 墙面装饰 (6)第2节结构设计 (7)2.1 设计条件 (7)2.2 设计依据 (7)2.3 结构选型 (7)2.4 承重方案 (8)2.5 施工方法 (9)2.6 结构布置 (10)第3节荷载计算 (12)3.1 荷载标准值 (12)3.1.1 屋面荷载 (12)3.1.2 楼面荷载 (13)3.1.3 墙荷载 (14)3.1.4 梁柱自重 (15)3.1.5门窗自重 (15)3.2 面积计算 (15)3.2.1上人屋顶 (15)3.2.2 三至七层 (16)3.2.3 二层 (17)3.2.4 一层 (18)3.3 重力荷载代表值确定 (19)3.3.1 顶层 (19)3.3.2 三至六层 (20)3.3.3 二层 (20)3.3.4 一层 (20)3.3.5 重力荷载代表值示意图 (21)3.4梁、柱的线刚度 (21)3.4.1 梁的线刚度 (21)3.4.2 柱线刚度 (22)第4节 框架自振周期及位移计算 (26)4.1 横向框架顶点位移 (26)4.1.1 位移计算 (26)4.1.2风荷载计算 (28)4.2 水平地震作用下框架柱剪力和弯矩计算 (28)4.2.2 柱端弯矩c M 计算 (30)4.2.3 梁端弯矩b M 、剪力b V 、柱轴力N 计算 (32)第5节 框架在竖向荷载作用下的内力分析 (36)5.1 计算方法 (36)5.2 荷载传递路线示意图 (36)5.3 竖向荷载标准值计算 (37)5.4 次梁荷载计算 (38)5.4.1 受均布荷载作用 (39)4.4.2 受均布荷载和集中力作用 (40)5.5 主梁计算 (42)5.5.1 屋面主梁 (42)5.5.2 楼面主梁（二至六层） (43)5.5.3 楼面主梁（一层） (43)第6节梁固端弯矩计算 (48)6.1 固端弯矩计算规则 (48)6.2 弯矩分配系数 (49)6.3 恒载产生弯矩分配与传递 (50)第7节内力组合 (58)7.1 梁端剪力 (58)7.2 柱端轴力 (59)7.3 内力组合 (60)7.3.1 弯矩调幅 (60)第8节截面设计 (80)8.1 框架梁截面设计 (80)8.1.1 支座处正截面承载力计算 (81)8.1.2 梁跨中的正截面承载力计算 (82)8.1.3 梁斜截面受压承载力计算 (83)8.2 框架柱截面设计 (95)8.2.1轴压比验算 (95)8.2.2 正截面承载力计算 (97)第9节楼梯设计计算 (115)9.1 楼梯结构布置 (115)9.2 楼梯板设计 (115)9.3 平台板设计 (116)9.4 平台梁设计 (117)第10节桩基础设计 (119)10.1 设计依据 (119)10.2 计算信息 (119)10.2.1 几何参数 (120)1 0.2.2 材料信息 (120)10.2.3 计算信息 (120)10.3 计算参数 (120)10.4 内力计算 (121)10.5 承台的冲切验算 (122)10.5.1 柱对承台的冲切验算 (122)10.5.2 角桩对承台的冲切验算 (122)10.5.3 承台斜截面受剪验算 (123)10.7 其他验算 (126)附录 (127)1 总信息 (127)2 周期、地震力与振型输出文件 (131)3 结构位移 (135)小结 (149)致谢 (150)参考文献 (151)前言毕业设计是一个总结性的教学环节，是学生全面系统地融汇所学理论知识和专业技能并运用于解决实际问题的过程。
计算书格式说明1、计算书内容安排1）扉页2）中文摘要3）英文摘要4）目录5）正文6）参考文献7）致谢8）附录（可选项）2、扉页、评阅页按学校统一发放格式3、中英文摘要（Abstract）标题小二，汉字黑体加粗，英文Times new roman，加粗；内容：字数500-600字（1页），小四，1.25倍行距，中文为宋体，英文times new roman（12）。
关键词（Key words）3-5个。
摘要需介绍设计工程简况、建筑设计内容（平面、立面、功能布置、采光、人流组织、防火组织、简要装饰设计等）、结构设计方法及步骤（场地条件、抗震等级、结构选型、材料及等级、竖向荷载及水平荷载内力分析方法、楼板、次梁、主梁设计方法、基础形式）等简介。
4、目录章节编号统一为阿拉伯数字，目录中列出三级标题及相应页码，如：1 建筑设计 (1)1.1 建筑设计说明 (2)1.1.1 建筑说明1.1.2 功能布置说明：标题小三，黑体加粗，内容小四，行距1.3，各级标题对齐。
5、正文章节按三级编号，如：2 结构设计（小三，黑体加粗，居中，段前段后空0.5行）2.1 楼板设计（四号，黑体加粗，居中，段前段后空0.5行）2.1.1 荷载统计（左顶格，小四，黑体加粗）（1）恒荷载（空两格，小四，宋体，加粗）1）楼面做法及荷载（空两格，小四，宋体）（2）活荷载以下正文的排列采用如下形式：③②③正文：宋体小四（英文用新罗马体12）；1.25倍行距计算公式左对齐（见样例）荷载统计时，名称左对齐，荷载右对齐（见样例）公式变量为斜体，在公式编辑器中编辑，单位（如kN）为正体，word中编辑，全文统一，如：14.0 2.028.0==⨯=k N.mM Fl表格：表按章编号，名称在表格之上，五号宋体，加粗，居中，1.25倍行距，段前段后空0.5倍行距。
表中文字五号宋体，上下居中，左右居中。
插图：按章编号，名称在图名之下，插图及图名居中，图名五号宋体，加粗，段前段后空0.5倍行距，1.25倍行距。
正文内容：1建筑设计（20-30页）1）总平面设计（介绍建筑的总平面设计要求，具体的指标，规范要求，方案特点，周围环境、交通关系，附总平面简图）2）建筑平面设计（平面形状，功能分区及布置思路，房间大小，人流组织，防火组织说明，楼梯宽度和布置，采光等说明）3）立面设计（层高，造型，门窗，外墙装饰等说明）4）剖面设计（层数，层高确定依据，楼梯设计）5）建筑材料、装饰设计、构造等说明2结构设计（60页以上）包括以下内容（可调整）：2.1板的计算2.1.1设计资料2.1.2荷载计算2.1.3按塑性理论配筋计算2.2连系梁计算2.2.1荷载计算2.2.2内力计算2.2.3截面配筋计算2.3框架计算2.3.1设计资料2.3.2结构布置2.3.3荷载统计2.3.4内力计算2.3.5内力组合2.3.6截面配筋2.4雨蓬计算2.4.1雨蓬尺寸2.4.2雨蓬抗弯计算2.4.3雨蓬梁计算2.5基础设计2.5.1荷载统计2.5.2基础设计资料2.5.3基础尺寸2.5.4地基承载力计算2.5.5验算基础的高度2.5.6基础底板配筋2.6楼梯计算2.6.1设计资料2.6.2梯段板计算2.6.3平台板计算2.6.4平台梁计算要求：每步计算列出相应公式，代入数据计算，数据准确；附相应计算简图；步骤清晰；数据表格完整。
6、参考文献（四号，黑体加粗，居中）参考文献（即引文出处）的类型以单字母方式标识：M—专著，C—论文集，N—报纸文章，J—期刊文章，D—学位论文，R—报告，S—标准，P—专利；对于不属于上述的文献类型，采用字母“Z”标识。
参考文献格式为（连续编号）：（一）专著[1] 程文瀼，康谷贻，等，混凝土结构（上册）[M]. 北京：中国建筑工业出版社，2001.[2] 沈聚敏，周锡元，抗震工程学[M]. 北京：中国建筑工业出版社，2000.（二）论文集[1] 伍蠡甫.西方文论选[C]. 上海：上海译文出版社，1979.（三）报纸文章[1] 李大伦.经济全球化的重要性[N]. 光明日报，1998-12-27，（3）（四）期刊文章[1] 郭英德.元明文学史观散论[J]. 北京师范大学学报（社会科学版），1995（3）.[2] T.T. Soong, B.F. Spencer Jr., Supplementary energy dissipation: State-of-the-art andstate-of-the-practice, Engineering Structures, 2002,24（五）国家标准[1] 国家标准，建筑结构荷载规范（GB 50009-2001）[S][2] 国家标准，高层建筑混凝土结构技术规程（JGJ 3-2002）[S0]（六）学位论文[1] 刘伟.汉字不同视觉识别方式的理论和实证研究[D]. 北京：北京师范大学心理系，1998.（七）报告[1] 白秀水，刘敢，任保平. 西安金融、人才、技术三大要素市场培育与发展研究[R].西安：陕西师范大学西北经济发展研究中心，1998.7、致谢（四号，黑体加粗，居中）小四，宋体，1.25倍行距。
对给予指导的老师、参考文献作者等表示感谢。
页眉小三，宋体，边距1.75cm页脚1.5cm边距，页码居中页面：B5，页边距：上、左2.5cm，下、右2.0cm，页数用小五号字下居中标明。
施工图格式说明1、内容包括建筑施工图和结构施工图，根据任务书要求。
2、图框：根据建筑制图标准。
图签：如下图。
3、线型：要求层次分明特粗线：宽1.0mm（图名底线，图框线，地坪线）粗线：宽0.5mm（钢筋）中粗线：0.25-0.3mm（被剖墙线，轮廓线）中粗线：0.2mm（未剖梁边）细线：0.15mm（轴线、尺寸线）4、轴号圆圈直径8mm，字高4.5mm；字体选用complex.shx，宽高比为0.7；建筑详图圆圈直径10mm，字高7mm。
5、图中标注文字高度5mm，宋体，宽高比0.7，细线6、图名10mm，宋体，宽高比0.7，下划线粗1.0mm；图的比例字高7mm7、每张图附简要说明文字：如：设计说明：（宋体，字高7mm，宽高比0.7）1. 混凝土强度等级为C30；（字高4.5mm，宋体，宽高比0.7，行距1.5mm）2. 钢筋为HPB235；8、三道尺寸线，第一道间隔约10mm（可适当调大），尺寸线间距8-10mm。
尺寸线上数字高3.5mm，字体为simplex.shx，高宽比为0.7。
9、图框、图签见电子文件10kN m==⋅M ba样例部分：2 结构设计2.1 板的计算2.1.1 现浇双向板计算说明板的类型、厚度、跨度、计算原理等。
（简要介绍）（1) 荷载计算100mm厚现浇混凝土板0.01×25=2.5 kN/m²荷载总设计值 P1=4.54+2.8=7.34 kN/m² P2=4.54+4.9=9.44 k N/m²P3=4.54+6.5=11.04 kN/m²（2）按塑性理论计算（弯矩的计算）（1）中间区格C类板计算跨度：l01=3-0.55+0.2=2.65 m ，l02=5.4-0.3=5.1 m由于各板C四周与梁整体连接，内力折减系数为0.82 M1 + 2 M2 +M1′+ M1"+ M2′+ M2"=P2l01²/12×(3l02-l01)35.22m1=61.67m1 =1.75 kN·m/mm2= am1 = 0.3×1.75 = 0.52 kN·m/mm1′= m1"=βm1=2×1.75=3.5 kN·m/mm2′= m2"=βm2=2×0.52=1.04 kN·m/m边区格G类板，其计算简图、约束情况和C类板一致，所以其计算过程与C类相同，此处不在重复计算。
其与C类板的编号不同是由其构造钢筋不同决定的。
（3）配筋计算各区格板跨中及支座弯矩即已求得，取截面有效高度为h01=100mm-20mm=80mm,h02=80mm-10mm=70mmAs=M/0.95fyh0计算钢筋有效截面积，其截面配筋计算过程见表2.1、表2.2。
表2.1 板配筋计算表2.2支座配筋计算2.1.2 现浇单向板的计算（1）荷载卫生间板的荷载标准值：10mm厚防滑地砖面层25×0.01=0.25 kN/m²20mm厚水泥砂浆结合层20×0.02=0.4 kN/m2 2mm厚防水层（刷四道）10×0.002=0.02 kN/m2 8mm厚聚合物水泥砂浆20×0.08=0.16 kN/m2 80m m厚现浇混凝土板25×0.08=2k N/m2 15mm厚混合砂浆粉刷层18×0.015=0.27k N/m2合计 3.1k N/m2恒载设计值g=1.2×3.1=3.72 kN/m2板的活载标准值 2.0 kN/m2板的活在设计值q=2.0×1.4=2.8 kN/m2荷载总设计值g+q=3.72+2.8=6.52 kN/m2（2）弯矩设计值次梁截面为200mm×400mm,板在墙上支承长度为120mm,取1m板宽作为计算单元，板的计算跨度为边跨l01=1800-250=1550mm 1m宽板上线荷载为g+q=6.6 kN/m2因跨度差小于10%，故可按等跨连续板计算，计算简图见图2.1。
连续梁和连续单向板考虑塑性内力重分布，其板的弯矩设计值计算过程见表2.3。
Ag+q=6.6KN/m图2.1 单向板计算简图。
