1 工程概况
1、鲁南高铁花果峪特大桥DK212+220.5处跨S241省道，道路与线路为斜交，角度约30。，采用一联三孔(60+112+60)m 的预应力混凝土双线连续箱梁跨越，梁全长233.5m 。S241省道路面宽度为15米，公路交叉里程K13+747。桥型布置如图1-1所示。 11#墩12#墩10#墩13#墩
6011260
图1-1 （60+112+60）m 连续梁桥型布置图
（1）下部结构
本连续梁10#、13#边墩基础采用8-φ1.5m 钻孔灌注桩，桩长分别为20.5m 、15.0m ，11#主墩基础采用12-φ1.8m 钻孔灌注桩，桩长为15.0m ，12#主墩基础采用12-φ1.8m 钻孔灌注桩，桩长为13.0m ；10#、13#边墩承台尺寸:12.4×6.5×3m ，边墩高度：10#墩10米；13#墩13.5米；11#主墩尺寸：14.0×10.3×4.0m ，12#主墩尺寸：14.0×11.3×4.0m ，桥墩采用圆端形实体直坡墩，10#、13#边墩高10.0m 、13.5m ，11#、12#主墩高9.0m 、12.0m 。

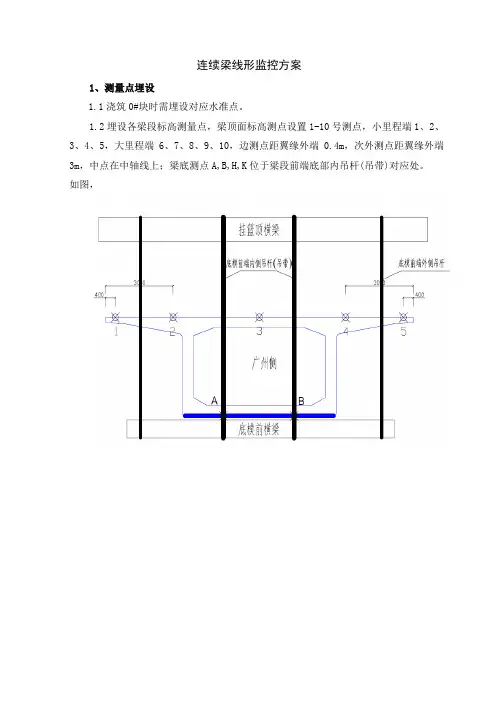

（2）梁部结构
箱梁为单箱单室、变高度、变截面箱梁，梁底、腹板、顶板局部向内侧加厚，均按直线线性变化。全联在端支点，中支点处设横隔板，横隔板设有孔洞，供检查人员通过。中支点处梁高9.017m ，边支点处梁高5.017m 。边支点中心线至梁端0.75m ，梁缝分界线至梁端0.1m ，边支座横桥向中心距离6.0m ，中支座横桥向中心距离6.0m 。桥面防护墙内侧净宽7.6m ，桥梁宽12.6m ，桥梁建筑总宽12.9m ，底板宽7.0m 。顶板厚度43.5-73.5cm ，腹板厚度50cm ～95cm ，底板厚度50cm ～90cm ，腹、底板厚度均按折线变化。在梁体边支点、中支点共设4个横隔板，隔板中部设有孔洞，供检查人员通过。在0#段中跨梁侧底板处设φ1.0m 进人洞，作为梁部桥墩检查通道。
梁体分11#、12#墩2个对称T 构，单个T 构分13个悬臂浇筑段，1（1'）#段到4（4'）#节段长度3.0m ，5（5'）#段到9（9'）#节段长度3.5m ，10（10'）#节段到13（13'）#节段长度 4.0m ，14#边跨合龙段、14'#中跨合龙段节段长度均为 2.0m ；0#段节段长度19.0m ，重量1833.51t ，15#边跨现浇段节段长3.75m ，重量274t 。连续梁悬臂段采用挂
篮悬臂浇筑施工，0#段现浇段采用托架现浇法施工，15#边跨现浇段采用支架现浇法施工。
（3）预应力体系
梁体二期恒载按直线108KN/m设计，梁内设置了纵、横、竖三向预应力筋体系。腹板纵向束为16-φ15.2mm预应力钢绞线，采用内径φ90mm镀锌金属波纹管成孔，M15A-16锚具配套三瓣式自锚夹片锚固；顶板纵向束为13-φ15.2mm预应力钢绞线，采用内径φ90mm镀锌金属波纹管成孔，M15A-13锚具配套三瓣式自锚夹片锚固，设计张拉控制应力1302Mpa底板纵向束为15-φ15.2mm预应力钢绞线，采用内径φ90mm镀锌金属波纹管成孔，M15A-15锚具配套三瓣式自锚夹片锚固。合龙段处纵向预应力筋采用增强型镀锌金属波纹管，其余各处采用标注型。镀锌金属波纹管管道摩擦系数取0.26,管道偏差系数取0.003。钢绞线采用抗拉强度标准值fpk=1860 Mpa,弹性模量为Ep=195Gpa，预应力采用先成孔后穿钢绞线法施工。纵向预应力张拉配5台穿心式YDC400型双作用千斤顶（1台备用）, 两端对称张拉真空辅助压浆工艺；梁体在顶板设横向预应力张拉束，采用3-15.2mm钢绞线，扁型波纹管成孔，U1=60mm，U2=22mm，S=3.5mm；采用单端张拉，张拉端采用BM15-3扁型锚具锚固，固定端采用BM15P-3扁型锚具锚固，张拉端与锚固端沿梁长方向布置；采用QYC250型千斤顶单端张拉，张拉端采用BM15-3扁形锚具锚固，固定端采用BM15P-3扁形锚具锚固，张拉端与固定端沿梁长方向交错布置。梁体腹板中的竖向预应力采用外径16mm的预应力砼用钢棒(ф16-2),外径ф18.5mm，壁厚1mm护套成孔，YGD-350-70型穿心式专用千斤顶张拉，PSU16-2锚具锚固。
2、鲁南高铁赵庄特大桥DK200+575处跨S240省道，道路与线路为斜交，角度大约85度，采用一联三孔(40+56+40)m的预应力混凝土双线连续箱梁跨越，梁全长137.5m。S240省道路面宽度为35米，交点里程DK200+575。桥型布置如图1-2所示。
405640
图1-2 （40+56+40）m连续梁桥型布置图
（1）下部结构
本连续梁24#、27#边墩基础采用8-φ1.25m钻孔灌注桩，桩长分别为15.0m、6.0m，25#主墩基础采用8-φ1.5m钻孔灌注桩，桩长为13.0m，26#主墩基础采用8-φ1.5m钻孔灌注桩，桩长为12.0m；24#、27#边墩承台尺寸:10.4×6.8×2.5m， 25#、26#主墩尺寸：12.1×7.4×3.0m，桥墩采用圆端形实体斜坡墩，24#、27#边墩高11.0m、9.5m，25#、26#
主墩高9.5m、8.0m。
（2）梁部结构
箱梁为单箱单室、变高度、变截面箱梁，梁底、腹板、顶板局部向内侧加厚，均按直线线性变化。全联在端支点，中支点处设横隔板，横隔板设有孔洞，供检查人员通过。中支点处梁高4.335m，边支点处梁高3.035m。边支点中心线至梁端0.75m，梁缝分界线至梁端0.1m，边支座横桥向中心距离5.6m，中支座横桥向中心距离5.9m。桥面防护墙内侧净宽7.6m，桥梁宽12.6m，桥梁建筑总宽12.9m，底板宽6.7m。顶板厚度38.5cm，腹板厚度48cm～90cm，底板厚度40cm～900cm，腹、底板厚度均按折线变化。在梁体边支点、中支点共设4个横隔板，隔板中部设有孔洞，供检查人员通过。在0#段中跨梁侧底板处设φ1.0m进人洞，作为梁部桥墩检查通道。
梁体分25#、26#墩2个对称T构，单个T构分6个悬臂浇筑段，1（1'）#段、2（2'）#节段，3（3'）#段长度3.5m，4（4'）#节段、5（5'）#6（6'）#节段长度4.0m，7#边跨合龙段、7'#中跨合龙段节段长度均为2.0m；0#段节段长度9.0m，重量370t，8#边跨现浇段节段长11.75m，重量330t。连续梁悬臂段采用挂篮悬臂浇筑施工，0#段现浇段采用托架托架现浇法施工，8#边跨现浇段采用钢管柱支架现浇法施工。
（3）预应力体系
梁体二期恒载按直线100KN/m～120KN/m设计，梁内设置了纵、横双向预应力筋体系。腹板纵向束为7-φ15.2mm预应力钢绞线，采用内径φ70mm镀锌金属波纹管成孔，M15-7锚具配套三瓣式自锚夹片锚固，设计张拉控制应力1260Mpa；顶板纵向束为14-φ15.2mm 预应力钢绞线，采用内径φ90mm镀锌金属波纹管成孔，M15-14锚具配套三瓣式自锚夹片锚固，设计张拉控制应力1260Mpa底板纵向束为12-φ15.2mm、13-φ15.2mm预应力钢绞线，采用内径φ90mm镀锌金属波纹管成孔，M15-12、M15-13锚具配套三瓣式自锚夹片锚固。合龙段处纵向预应力筋采用增强型镀锌金属波纹管，其余各处采用标注型。镀锌金属波纹管管道摩擦系数取0.26,管道偏差系数取0.003。钢绞线采用抗拉强度标准值fpk=1860 Mpa,弹性模量为Ep=195Gpa，预应力采用先成孔后穿钢绞线法施工。纵向预应力张拉配5台穿心式YDC400型双作用千斤顶（1台备用）, 两端对称张拉真空辅助压浆工艺；梁体在中支点处设横向预应力束，中隔板部位M1、M2束采用4-φ15.2mm、5-φ15.2mm预应力钢绞线，19×70mm扁镀锌金属波纹管成孔，中跨侧底板进人洞部位M3、M4束采用5-φ15.2mm预应力钢绞线，19×90mm扁金属波纹管成孔。采用QYC250型千斤顶单端张拉，张拉端采用BM15-4、BM15-5扁形锚具锚固，固定端采用BM15P-4、BM15P-5扁形锚具锚固，张拉端与固定端沿梁长方向交错布置。
