MACH2系统运行作业指导书
——主机、板卡重启
为了规范宜都换流站MACH2控制保护系统的故障处理工作，避免工作过程
中造成设备损坏、直流系统强迫停运以及开关跳闸等事故的发生，确保交、直流
输电系统的安全稳定运行，依据《换流站MACH2控制保护系统故障处理细则》，
结合本站的实际情况，编制了MACH2系统运行作业指导书。

MACH2系统发生故障时，运行人员应尽快将MACH2系统主机状态及信息收集起来，并迅速正确的作出判断，进行处理。

若需要重启主机或板卡，则进行主机或板卡重启。

MACH2系统主机重启主具体步骤如下：
1. 在OWS上将该主机打至“Test”状态或确认该主机处于“Test”状态（对于宜都换
流站的LFL主机，由于是单系统主机，在重启LFL主机时可以直接按第2项的要求
开始进行重启）；
2. 就地关闭MACH2主机上运行的main.exe程序(打开主机显示器，按“Ctrl+Alt+Del”键，点击打开“Task Manager（任务管理器）”如下图窗口，关闭main.exe程序)；
3. 通过关机对话框选择Shut Down选项进行关机，如下图窗口，当就地显示器
上出现可以安全关闭主机电源的提示信息后，按下黑色的主机电源按钮。

4. 关闭主机，待3分钟后重启主机。

5．查主机重启后，主机上的程序均已启动。

6．查MACH2系统板卡上无报警灯亮。

7．查直流系统无极闭锁相关报警信号。

MACH2系统板卡重启具体步骤如下：
1. 将故障板卡所在系统打至“Test”状态或确认本系统处于“Test”状态；
2. 戴上防静电手腕，同时关闭板卡所在层两侧的电源开关；
3. 等待1分钟后，合上板卡所在层两侧电源重新启动。

4. 观察所有板卡指示恢复正常，无“STALL”指示灯，故障消除后将相应系统打至Service状态，确认其自动切换至Standby状态。

注意事项：
1. 在MACH2系统主机上工作、关闭主机电源和重启主机前，需将该主机所在MACH2系统打至“Test”状态或确认处于“Test”状态。

2. 正常关机顺序为：先确认本系统处于“Test”状态，通过任务管理器关闭“Main”
程序，通过关机对话框选择Shut Down选项进行关机，在出现可以安全关闭主机电源的提示信息后，按下黑色的主机电源按钮。

3. 在BFTA+2、BFTB+2盘内的H5、H10、H15、H20、H25层板卡上工作、关闭板卡电源和重启板卡前，应分别将极I PCPA、B系统打至“Test”状态。

4. 在BFTA+5、BFTB+5盘内的H5、H10、H15、H20、H25层板卡上工作、关闭板卡电源和重启板卡前，应分别将极II PCPA、B系统打至“Test”状态。

5. 在APT盘内板卡上工作、关闭板卡电源和重启板卡前，应将相应API系统打至“Test”状态。

6. 在MACH2系统上进行接触电子元器件的工作时，要有防止静电放电的措施（戴防静电护腕）。

7．重启主机和板卡后，查直流系统无极闭锁相关信号。

合集下载

换流站服务器系统

换流站服务器系统


下面为利用数据库监视程序查看到的 MainCPU_Event进程向数据库请求事件插入的TSQL语句。 declare @p1 int set @p1=2129275 exec sp_prepexecrpc @p1 output,N'LogEvent','GG.S1.A.FP1.1..PCIB.NODE.50.0','A','2011.05.10','00:48: 57:087','1','2',251,1,0,0,0,3,709,1,'0','0','1',0,1,'1' select @p1
操作员站
操作员站
操作员站
工程师站
数据服务器
数据服务器 调度中心
Switch device
保护及故障录波信 谐波及极线监视 计量工作站 息管理子站 工作站
站长站 Color Laser Color Laser Printer Color Laser Color Laser Printer Printer
5.服务器常见故障分析及处理方法

MACH2主机事件的传递过程需经过板卡至主 机，主机至服务器，服务器至运行人员工作站 这3个过程。任一过程出现故障均会导致事件 异常。下面将以2011年5月10日江陵换流站出 现的一次运行人员工作站事件刷新异常为例， 对整个事件流故障排查方法做详细的介绍。
1 HMI程序至SQL Server服务器事件流检查 2011年5月10日00：25，江陵换流站Intouch 界面事件列表内出现大量异常事件，事件列表 出现刷屏现象，影响正常监盘。刷屏故障如下 图。
生料DJC—II微机系统操作规程

生料DJC—II微机系统操作规程

生料DJC—II微机系统操作规程1. 前言生料DJC—II微机系统是工业自动化控制中常见的一种，被广泛应用于多个领域中。

由于其具有自动化、高效、安全等特点，让各个生产场所得以更好地实现自动化生产，提高生产效率。

为了更好地应用和掌握生料DJC—II微机系统，本文主要介绍生料DJC—II微机系统的相关操作规程。

本文主要包括五个部分，分别是启动、登录、操作、关闭和退出。

2. 启动对于新手用户，首先需要学会正确地启动生料DJC—II微机系统。

操作步骤如下：1.打开电脑电源，并确认生料DJC—II微机系统连接正常。

2.插上生料DJC—II微机系统电源，并开启系统开关。

3.检查各个系统指示灯，确认系统控制器正确工作。

4.启动电脑，确认无误后，打开生料DJC—II微机系统应用程序。

5.初始化生料DJC—II微机系统，等待加载到主页面即可开始操作。

3. 登录在打开生料DJC—II微机系统应用程序后，需要进行登录操作，登录主要是为了保证系统安全和操作权限问题。

生料DJC—II微机系统需要输入正确的用户名和密码才能进入主页面。

登录操作步骤如下：1.打开应用程序后，系统会弹出登录窗口。

2.在登录窗口中输入正确的用户名和密码，点击登录进入系统。

3.如果用户名或密码错误，系统会给出错误提示，需要重新输入登录信息。

4. 操作操作是使用生料DJC—II微机系统最常见的任务，它与各种传感器、执行器和其他自动化设备的整合是实现自动化流程和生产活动的基础。

本章节将介绍如何使用生料DJC—II微机系统进行操作。

4.1 系统配置系统配置是操作过程中最重要的步骤之一，它决定了系统的工作方式和计算方法。

生料DJC—II微机系统通常可通过以下方式进行系统配置：1.选择界面上的“系统配置”按钮。

2.系统会显示出相关的配置选项，根据需要进行选择和设置。

3.单击“保存”按钮以保存配置并返回主界面。

4.2 查看数据生料DJC—II微机系统中提供了数据查询功能，用户可以随时查看相应的数据信息，以便更好地掌握生产活动情况。

马扎克面板

马扎克面板

数控机床工二级（技师）职业培训指导讲义面板介绍1电源打开按钮2电源关闭按钮3 主菜单4 扩展键5 菜单键6光标键7 翻页键(PAGE) 8 数据取消键(CANCEL)9 EOB键10 字母/数值键11上档键(SHIFT) 12 确定键(INPUT)13 删除键(CLEAR) 14 复位键(RESET)15 手轮倍率键16 快速进给键(RAPID)17 回零点键(HOME) 18 自动运行键(MEMORY)19 单段键(SINGLE BLOCK) 20 MDI键21 执行外部程序键(TAPE) 22 冷却液停止键(COOLANT STOP)23 G00速度修调键(RAPID) 24 S转速修调键(SPINDLE)25 G01速度修调键(FEED) 26 VFC键（加工时用于修调S和F，人机对话有效）27切换键(TAB) 28辅助键(MF1)29 冷却液菜单键(COOLANT) 30 维修键(MACHINE)39 紧急停止按钮40 主轴反转键(SPINDLE REV)灯亮，反转。

灯灭，正转。

41 主轴启动键(SPINDLE START) 42 主轴停止键(SPINDLE STOP)43 刀具选择按键(TOOL SELECT) 44 轴移动按键45 选择XZC键(AXIS SELECT) 46 手轮47 尾座主轴用按键(TAIL SPINDLE）48 进给停止按钮(红色)(FEED HOLD)49 启动按钮(绿色)(CYCLE START) 50 开门操作(MACHINE SETUP)51 排屑器启动键(CHIP CONVEYOR) 52 程序改写开关(带钥匙)53 门开锁按键(DOOR UNLOCK) 54 GL/CF 切换按键卡爪的设置以上是调整卡爪外夹紧和内加紧的的方法。

至于卡爪夹持直径的调整，需手动调节卡爪的啮合齿的位置。

通常卡爪与卡盘外圆齐平时，夹持棒料外圆为40mm，根据此基准调节啮合齿的位置，注意每齿啮合位置要一致，否则工件转动起来为偏心状态。

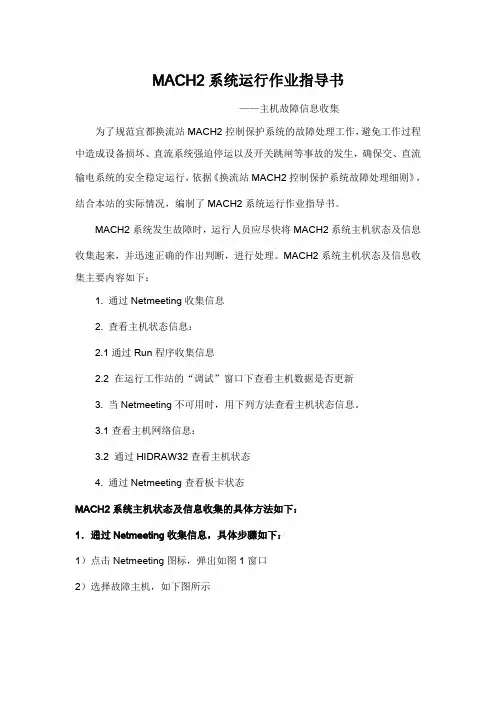

MACH2系统运行作业指导书(信息收集)
