主分机设置方法

目录一、概述 (2)二、仪器平面图及说明 (3)2.1主分机 (3)2.2键盘功能说明 (4)2.3附件： (5)三、技术参数 (6)四、功能特点 (7)五、功能及接线示意图 (9)5.1查台区(电压模式) (9)5.2大台区识别(电压模式) (10)5.3分开关(电流模式) (11)5.4串户识别 (12)六、操作说明 (13)6.1台区测试 (13)6.2分支测试 (15)6.3共线台区测试 (18)6.4串户测试 (18)6.5U盘 (21)6.6设置 (21)6.6.1设置时间日期 (22)6.6.2台区调试 (22)6.6.3分支调试 (23)6.6.4设置零线阻抗虚接值 (24)GSTQ-100多功能低压台区识别仪一、概述用电管理部门为实现营销精细化管理，完成降耗减损目标及远程停电等管理要求，需要将用户所属台区普查清楚，或查清每个用户所属开关及相别。

要求在相邻台变共零、地、共电缆沟的情况下也能准确测试。

查清每个用户所属开关及相别，此时分机在过零点附近，在谐波频率外，改变负荷产生电流。

此信号电流由于是负荷产生，信号电流理论上只能从电源处(变压器出口) 提供，在电源和分机间才有信号电流流过。

据此理论，在电源处接主机，测试信号电流，即可查清分机所属的开关。

由于信号频率刚好在最高谐波频率外，即5-10KHz，不会受到电流谐波的影响，也不会串扰到其它台区，也没有距离限制。

信号电流的大小与台区的负荷大小无关。

对于只要求查清台区的现场，可在台区的不同地方安装主机，采用电压方式，此信号电压没有方向性，可在整个台区和三相电压上检测到，也可测试所属相别。

二、仪器平面图及说明2.1主分机既可以作为主机，又可以做为分机。

在台区、分支、串户的相应界面里切换。

例如：测试台区界面如下：按键盘的“0”键进行主分机切换。

2.2键盘功能说明功能键删除键数字键：键盘上的0~9数字，输入数字或选择功能菜单功能键：退出当前界面，返回到上一界面光标键：键盘上的四个箭头，输入时移到光标删除键：在输入状态时，删除光标处字符2.3附件：标准配件：主机三相电压线分机单相电压线鳄鱼钳光标键数字键确认键可选配件：柔性钳500A电流钳三、技术参数项目指标测量电压范围AC 100V-456V工作电源范围AC 100V-264V通讯速率100BPS信号平均功率<2W通讯方式无主从、透明方式信号输入方式电压通道、500A钳、柔性钳信号质量范围0-255显示屏 4.3寸工业级TFT彩屏电快速瞬变脉冲群差模 4.0KV电快速瞬变脉冲群共模 4.0KV浪涌差模 2.0KV浪涌共模 4.0KV工作温度-25℃-+70℃工作湿度40%~95%重量0.8Kg尺寸190x140x50mm四、功能特点● 仪器采用工程塑料便携式箱体设计，具有良好的机械性能和防腐性能，整机重量轻。

说明书智能楼宇可视对讲分机使用说明：使用本机之前，请先详读本说明书，然后妥善保存以备将来参考之用。

Version:1.0①音量调节钮②亮度调节钮③对比度调节钮④Ω天关75⑤系统接线接口⑥门前机接口注布防键、放像键、校时键为可选，仅具有图像存储功能的分，才有该三键:扬声器指示灯咪头1-8防区灯④Ω：接紧急报警按钮的一端（另一端接地）：接门前机电锁开锁器的信号端子⑥门前机接口：R1~R4相应接到门前机的R1~R4端口L+：接门前机电锁开锁器的信号端子⑤系统接线接口:18V+:接ZS-P18正极GND:.接ZS-980系统的2#线.频接ZS-980系统的3#线.接ZS-980系统的4#线.呼叫：接ZS-980M3(或ZS-980BMA)的5#线.三方通话：接ZS-980M3(或ZS-980BMA)的6#线接正极ZS-P18.75匹配开关：视频阻抗匹配，可消除重影；SOS L+. 1.视频：接ZS-980系统的1#线2地线：3音：4控制：56接线端子说明:状态指示功能：指示灯状态的变化，指示出分机所处的状态。

1、、“”、本机所处的系统忙时，占线指示灯亮；2若有尚未提取的信息，则信息指示灯亮；3按住紧急键时，紧急键上的灯亮；4、处于撤防状态时，相应防区指示灯灭；5、处于布防等待和监控状态但无警情发生时，相应防区指示灯慢闪亮；6、处于布防状态且有警情发生时，相应防区指示灯快闪亮。

系统静态时，按监视键，显示屏显示主机图像，可与主机通话，通话期间，按“监视”键可关机。

呼叫管理中心：系统静态时，按“呼叫”键，显示屏打开。

如果管理中心忙，则听到语音提示“现在线路正忙，请稍后再拨”；如果管理中心空闲，则显示管理中心的图像（在管理中心配置摄像机的情况下），管理中心应答后可与之双向通话，通话期间，按“监视”键可关机。

如果系统占线时呼叫管理中心，则仅将本机号码传送到管理中心。

呼叫内线分机：本机静态时，监视键，则同一台门前机所带的其它分机振铃。

户户可视分机使用说明书1．分机与主机和隔离器的接线说明门口主机隔离器（SUB端）室内分机接线柱七芯插座红12V I 红红（12V OUT）白DT1 II 白白（DT1 OUT）黑GND III 黑黑（GND）绿DT2 IV 绿绿（DT2 OUT）蓝AF V 蓝蓝（AF OUT）黄V+ V1 黄棕V- —棕橙STATE 接控制器的状态线⊙内正外负，接电源18V注：①采用JB-2702KD开关电源18V为分机视频供电，如CRT为国产管，15台分机配接1台电源；如程CRT为索尼管，20~25台分机配接1台电源；②门口主机的“接线柱”为不锈钢主机和拉铝主机I型；“七芯插座”为拉铝主机II型。

2.功能特点2.1采用剪地址码和输号的形式来编号；2.2能接收门口主机的呼叫,并可视对讲及开锁；2.3 户与户之间可双向呼叫、对讲；2.4能与管理中心实现双向呼叫、对讲;2.5 具有二次门铃功能；（须定做）2.6可并1台同一号码副分机。

3.技术参数显示屏：4〞黑白（CRT）扫描频率：15625H Z 50H Z视频输入：1V P-P/75Ω分辨率：400TV线门铃声：“叮咚”声视频工作电压：DC18V工作电压：DC12V工作温度：-10℃~+55℃外置调节钮：亮度、对比度4.使用方法4.1分机编号方法分机编号方法采用两个步骤第一步骤：剪分机地址码分机地址码采用剪断跳线来代表，即256、128、64、32、16、8、4、2、1有选择相加，最大号码为336。

分机地址码应按顺序剪号，且与主机编号顺序一一对应。

分机跳线01020408163264128256例如：1号分机——剪断01即可；10号分机——剪断02、08即可；30号分机——剪断02、04、08、16即可；331号分机——剪断01、02、08、64、256即可。

第二步骤：主机输号主机进入编程将P###项清空，在键盘上输入1号分机要编的号码，提起分机手柄按住开锁键，然后按主机上的保安键进行确认。

玖龍湖社区发展项目荔枝园北区（E区）弱电工程可视对讲系统户内可视对讲分机使用说明书C101系列彩色报警分机说明书型号与名称技术规格1.工作电压：DC18V~30V2.电流：静态时，≤15mA (30V)。

工作时，≤140mA (30V)功能介绍C101系列分机可与D2009系列主机联接成单元总线系统。

通过管理中心又可将单元总线系统联网成小区总线系统，从而实现住户分机、单元门主机以及管理中心之间的通话、监看等安防管理功能。

C101系列分机高贵出众的外形和齐备的功能可以使它为您提供一流的安防服务，是现代家居的理想选择。

最新的C101 D2009系列分机，在造型上别致新颖，充满现代感。

在功能上则集成了系统各种不同的功能。

用户可根据自己的需要进行选择。

外观及端子说明（C101系列）外观及端子说明（C102系列）安装方式功能说明1.设置和操作1.1.设置和操作防打扰设置：待机时调振铃音量旋钮，当通话指示灯亮红灯时，是防打扰模式，有呼入时分机不响铃声；待机时调振铃音量旋钮，当通话指示灯亮蓝灯时，为正常模式，有呼入时分机响铃声。

注释：待机指分机没有处于对讲状态。

1.2.参数设置1.2.1设置主菜单进入：待机时输入密码，然后按＃键；如果密码错误，有短声；如果密码正确，有1长声，进入设置主菜单状态。

出厂默认密码是2000。

1.2.2设置状态退出：在设置子菜单状态下，按键返回设置主菜单状态。

在设置主菜单状态下，按键退出主菜单设置状态，返回待机状态。

在任何设置状态下，如秒后无任何数字键（0－9数字键和*，＃，一键布防键）按键按下，短声后自动退出设置状态，返回待机状态。

1.2.3更改密码设置：进入设置主菜单后，输入99#，有1长声，进入更改密码设置子菜单设置，输入新的4位密码，按＃键，然后第二次输入新的4位密码，再按＃，如两次密码相同，有1长声，表示密码修改成功；如不同，有3短声，表示密码修改失败。

设置中按返回设置主菜单。

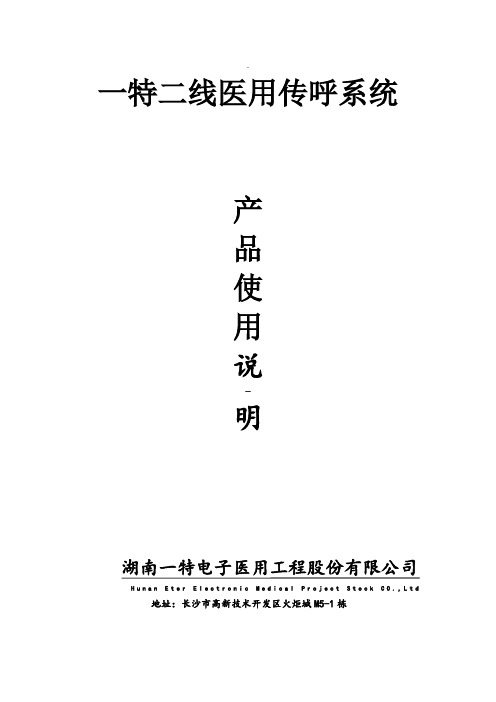

~一特二线医用传呼系统产品使用说—明湖南一特电子医用工程股份有限公司H u n a n E t e r E l e c t r o n i c M e d i c a l P r o j e c t S t o c k C O.,L t d地址：长沙市高新技术开发区火炬城M5-1栋）））目录一、概述——————————————————二、系统组成————————————————三、$四、系统工作原理——————————————五、操作使用————————————————（1）主机设置（2）分机设置（3）门灯设置（4）音量调节一一、、系系统统概概述述二线传呼系统是用于医院住院部为方便病人与护士进行交流的双向传呼对讲系统，系统由主机、显示屏、分机（含手柄）、厕所分机、门灯、副机等构成。

各部分之间通过2根线连接，可管理98个病床分机和63个厕所分机。

2ZB （208B ）无“护理”级别，不带一览表。

2ZD （208D ）带一览表，有4个“护理”级别，“护理”级别高的分机发出呼叫时优先受理。

主机附有电话机用于同分机双向呼叫和对讲。

(主机按键用于设置“护理”级别、时间、调节音量、在线编号等。

面板右上部可显示实时时钟和床号。

左方一览表区可显示各床的护理级别和呼叫状况（有呼叫的床位则指示灯绿光闪烁），还可插放病员卡片。

主机具有语音报号功能。

分机面板上的按键可用于呼叫、消号和挂机，手柄的按键用于呼叫和挂机。

手柄内含麦克风。

安装在走廊的显示屏平时显示实时时钟，有分机呼叫则显示床号。

二、系统组成呼叫主机~呼叫分机（嵌入式分机、明装式分机）厕所分机（防水）走廊显示屏门灯三、系统的工作原理方框图：—《四、操作使用1、ETC-2Z系列操作使用将主机电源插头插入Ac220V 50Hz插座内，此时，主机一览表的指示灯会全屏闪亮，随即熄灭，床号区显示“000”，日期、时间显示窗口有对应数字信息，即主机为正常状态。

、时间的设定与修改$按主机面板上的[时间]键，时间区闪动，进入时间设定，按键盘上的数字键输入当前时间，从时到分设定好之后，再按[时间]，日期区闪动，输入当前日期，从月到日设定，设定好之后，按[时间]键，进入年份设定，设定好之后，按[确认]键结束设定并退出。

CRT系统如何进行软件设置？
1.安装CRT设计软件,将安装目录下的design.exe拷贝到“C:\Program Files\Tanda\CRT Design\”目录下并覆盖原文件。

2.安装CRT监控软件，将安装目录下的monitor.exe拷贝到“C:\Program Files\Tanda\CRT 监控”目录下并覆盖原文件。

3.打开CRT设计软件时系统要求输入注册码，请联系我们：电话—4006781993；将040主机的通讯模式设置为CRT方式（菜单7、6主分机模式设置菜单里可以选择设置）后关闭主机并重新开机。

4.打开“C:\Program Files\Tanda\CRT监控”目录下的SETUP.INI文件，将内容里面的Port=COM4更改为COM1或COM2或COM3或COM4（具体以现场配置主机为准，一般电脑集成的端口号为为COM1或COM2，USB转232输出线为COM3、COM4或以上，可以在我的电脑属性中进行查看确定）；先将“C:\Program Files\Tanda\CRT Design”里面设计的数据库文件拷贝到“C:\Program Files\Tanda\CRT监控”目录下，将“File=汉泰世家.mdb”中的“汉泰世家”文件名更改为“C:\Program Files\Tanda\CRT Design”里面设计的数据库文件名。

5.CRT监控软件运行前电脑插上软件狗（类似优盘大小）并用CRT 接线卡连接控制器和电脑。

6. CRT具体软件使用说明请参考相关的说明文件。

户户对讲系统使用说明书1．系统组成本系统可分为联网对讲系统和不联网对讲系统，在配置时可根据工程实际要求灵活配置，具体如下：1.1联网对讲系统组成序号型号名称说明1 JB-2000IIIML 户户可视联网主机黑白可视联网型2 JB-2000IIIMGL 户户可视联网刷卡主机黑白可视联网型带门禁3 JB-2000IIIMF 户户可视副主机黑白可视4 JB-2000IIIMGF 户户可视刷卡副主机黑白可视带门禁5 JB-2000IIIL 户户联网主机非可视联网型6 JB-2000IIIGL 户户联网刷卡主机联网型带门禁7 JB-2000IIIF 户户副主机非可视8 JB-2000IIIGF 户户刷卡副主机非可视带门禁9 JB-2004V-4/7 户户安保可视分机黑白可视10 JB-2003V 户户可视分机黑白可视11 JB-2003VW 外挂式免提可视分机黑白可视12 JB-2003VQ 嵌入式免提可视分机黑白可视13 JB-2004VW-4/7 外挂式免提安保可视分机黑白可视14 JB-2004VQ-4/7 嵌入式免提安保可视分机黑白可视15 JB-2004VF 户户安保可视副分机黑白可视16 JB-2003VF 户户可视副分机黑白可视17 JB-2004-4/7 户户安保分机非可视18 JB-2003 户户分机非可视19 JB-2004F 户户安保副分机非可视20 JB-2003F 户户副分机非可视21 JB-2000IIIG 户户隔离器 12V供电22 JB-2000F-3/5/9/13 视频分配放大器 18V供电23 JB-2000D 电源12V（带电池）功率30W，带UPS24 JB-2701KD 开关电源12V（带电池）功率60W，带UPS25 JB-2000DF 可视分机电源18V 功率40W，不带UPS26 JB-2702KD 开关电源18V 功率80W，不带UPS27 JB-2000DS 双路电源功率40W、DC12、DC18V28 JB-2400V 小区可视管理机带开关电源29 JB-2400 小区管理机带开关电源，16位LCD显示30 JB-2400F 小区副管理机带开关电源，四位LED显示31 JB-2400IIMF 社区围墙可视主机黑白可视（户户型）32 JB-2400IIF 社区围墙主机非可视33 JB-2400IIMGF 社区围墙可视刷卡主机黑白可视带门禁34 JB-2400IIGF 社区围墙刷卡主机非可视带门禁35 JB-2001S-2/9 视频切换器 12V供电36 JB-2001SZ-2 视频切换器以主机控制信号方式注：门口主机在型号后面加“C”即为彩色门口主机；室内分机型号后面加“C”即为彩色可视分机。

.智能楼宇可视对讲系统(分机自带解码及防区功能)操作说明简述本智能楼宇对讲系统，在同类产品中，技术处于领先地位；数据通信采用复合对接通信方式，加密的数据包，确保数据的传输有效性，使系统在复杂的环境下依然可靠使用；中间设备采用微处理器，整套系统处于智能控制工作状态，控制中心使用电脑管理，对整个小区楼宇设备使用进行实时记录与管理。

使本智能楼宇对讲系统更加人性化。

◆可适用于小、中、大型小区楼宇对讲◆系统结构灵活，联网，非联网都可使用◆使用液晶显示主机时，通过电脑管理中心可发布当天天气情况◆具有防区功能◆特色的信息发布功能◆实用型的楼宇对讲方案，价格合理，实用方便◆一个单元可以并接多台主机，可满足多个单元门的需要◆先进的通信协议，确保了系统的可靠性◆自主研发的楼宇对讲管理软件，操作简明、合理、标准、规范◆所有线路使用4芯加视频，节约线材目录简述 (3)目录 (4)一、数码主机操作说明 (5)二、楼层保护器使用说明 (9)三、分机的使用说明 (10)四、二次确认主机使用说明 (11)五、联网转换器的使用说明 (12)七、中心管理机 (13)八、系统配制 (14)一、数码主机操作说明功能特点：◆具有并机功能。

◆支持房号软编功能。

◆4芯加视频，◆设置简单。

主要参数说明◆工作电压：DC18V。

◆静态电流：≤50mA◆湿度：45%-95%◆温度：-20℃～+50℃。

一、使用说明：1、呼叫分机：输入4位房号，按#，便可呼叫分机，与之通话。

2、密码开锁：按#，输入4位房号，和4位密码，并可开启电锁。

管理员直接输入密码，便可开锁。

3、分机监视主机：在分机上按监视键，便可监视主机。

4、呼中心机：0#。

5、待机下显示：“- - - -”。

二、设置说明：进入设置：按# # ，显示（P- - -）输入4位密码（出厂密码为0000），便可进入设置选项。

显示（P-）其中有8个选项，输入1-8不同选项，便可进入不同设置。

1、设置主机地址。
