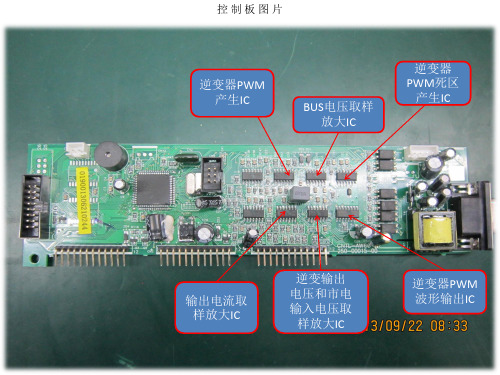

山特MT拆机报告

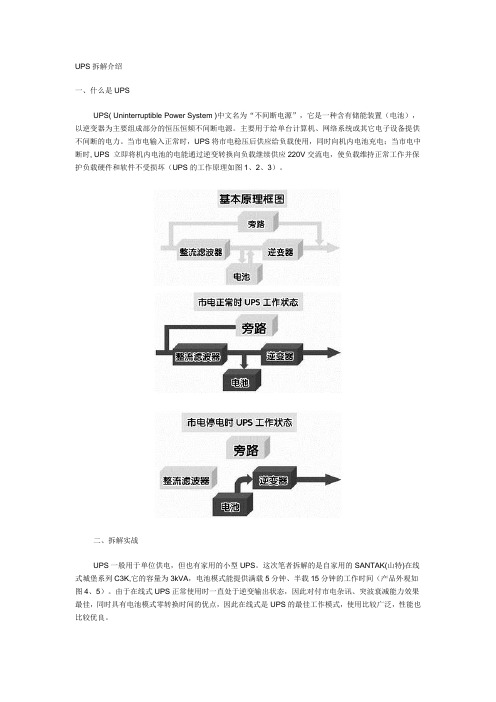

UPS拆解介绍一、什么是UPSUPS( Uninterruptible Power System )中文名为“不间断电源”，它是一种含有储能装置（电池），以逆变器为主要组成部分的恒压恒频不间断电源。

主要用于给单台计算机、网络系统或其它电子设备提供不间断的电力。

当市电输入正常时，UPS将市电稳压后供应给负载使用，同时向机内电池充电；当市电中断时, UPS 立即将机内电池的电能通过逆变转换向负载继续供应220V交流电，使负载维持正常工作并保护负载硬件和软件不受损坏（UPS的工作原理如图1、2、3）。

二、拆解实战UPS一般用于单位供电，但也有家用的小型UPS。

这次笔者拆解的是自家用的SANTAK(山特)在线式城堡系列C3K,它的容量为3kVA，电池模式能提供满载5分钟、半载15分钟的工作时间（产品外观如图4、5）。

由于在线式UPS正常使用时一直处于逆变输出状态，因此对付市电杂讯、突波衰减能力效果最佳，同时具有电池模式零转换时间的优点，因此在线式是UPS的最佳工作模式，使用比较广泛，性能也比较优良。

第一步：拆外壳该UPS的外壳比较好拆，有点类似较早之前的电脑主机箱，不同的是，它除了背部有四个固定螺丝外，两侧还各有两个。

拆掉这8个螺丝钉后，即可拿掉外壳，露出UPS的内脏了。

UPS的纵深空间被从中间一分为二，正对UPS望去，左侧为几乎和整个机箱一样大的电路板（图6），右侧则为电池组和输出滤波部分（图7）。

第二步：拆周边小部件这些小部件挡在电路板之前，因此得先拆掉它们。

1．首先一步也是最重要的一步是要找到电池组的输出电线，因为它接在电路板上，使电路板带电，如果不小心误碰到，除了可能烧毁电路之外，还有被电击的危险（96V直流电压）。

从机器右侧的电池组可以看出，红色和褐色电线为电池输出线，将它们拔下。

2．拆切换器。

切换器的作用是当市电停电时，转换为电池供电模式。

在UPS背部可以看见固定切换器的两个螺丝钉，将它们拧下即可取出切换器（图8）。

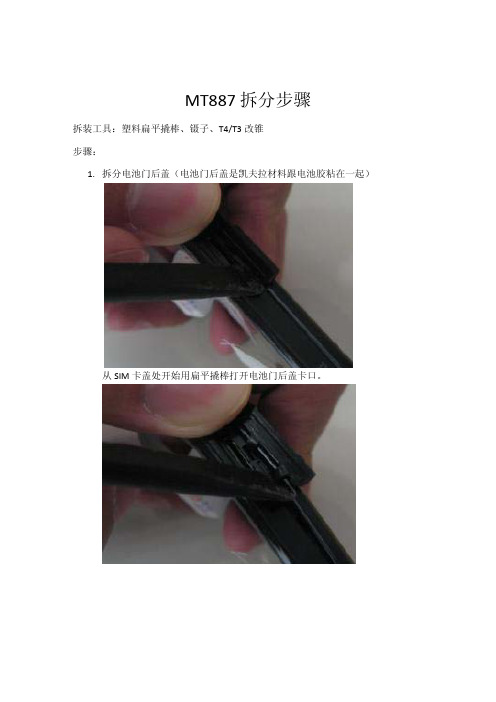

MT887 拆分步骤
拆装工具：塑料扁平撬棒、镊子、T4/T3改锥
步骤：
1.拆分电池门后盖（电池门后盖是凯夫拉材料跟电池胶粘在一起）
从SIM卡盖处开始用扁平撬棒打开电池门后盖卡口。

注意别用撬棒拆分这边（SIM卡门到顶端USB接口），因为这边有排线，容易损伤排线：
2.拆下两颗电池螺丝，并取下电池：
3.拧下两头的5个螺丝，及两边的8个螺丝：
4.用撬棒沿着侧边分离后壳：
5.拆分主板上的排线接口：
6.从图示位置开始轻轻取出主板：
注意：主板上有螺母柱过孔，容易卡住主板造成损坏。

7.取下USB橡皮罩：
8.拆分前置、后置照相机：
9.从前壳取出显示屏：。

山特(Santak)牌UPS电源工作原理及维修方法UPS的品牌较多，这里以山特(Santak)牌C系列3kVA在线式UPS为例叙述其工作原理及维修方法，供电源技术工程人员参考。

1 性能参数与系统框图(1) 性能参数如表1所示，这里同时把该系列1kVA及2kVA产品的性能参数一并列出，供比较用。

表1 山特C1kVA/ C2kVA/ C3kVA性能参数:型号 项目 C1k C2k C3k额定容量 （输出） 1kVA 2kVA 3kVA电压 160～276V输入频率 50Hz±5%电压 220V频率 50Hz电压稳定度 ±2%频率稳定度 ±0.5%（电池供电）输出超载能力 110%(10s)130%(200ms)直流电压 36V 96V密封免维护电池12V/7.2Ah×3 2V/6.5Ah×8 2V/7.2Ah×8电池备用时间（满载/半载）7分钟/17分钟8分钟/25分钟 5分钟/20分钟 充电时间 回充至90% 8h转换时间 停电或复电 零中断噪音 1m距离 <45dB <50dB批示灯 负载、电池供电及UPS运转状态批示灯等电池放电 当输入断电时每4s发出警告声，当电池将用尽时每秒发警告声警报声音UPS异常 连续声 输出插座 4个通讯接口（DB-9P） NOVELL及RS232接口断电、电池低电压，遥控UPS开、关 温度 0℃~40℃环境湿度 10%~90%（不结露）重量（净重） 14.5kg 35kg 36kg 外形尺寸（mm） W×D×H 145×405×220195×455×330(2) 系统框图上图所示，当市电正常时，主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压，再经逆变器将直流转换为交流输出；另一路市电经充电器电路产生110V的直流电压对蓄电池充电；当市电中断时，蓄电池所储存的能量经DC/DC变换器转换为±400V的直流电压作为逆变器输入，使输出实现不间断供电。

拆机报告编号：一、二、图一：电源主体电瓶4个MOS管K2608电瓶充电控制TX12个HRF3205升压电四、电路原理图 可编程控制器 双运算放大器 LM358：市电检测稳压PWM 控制IC ：SG3525AN 电瓶充电控制IC ：U3843BN 蜂鸣器 逆变电LM358双运放反馈电路：市电检测电路 电源开关控制电路及指示灯控制电电源启动控制开关管：电容后侧有一稳压管：7805 Q27:蜂鸣器驱动三防雷击浪涌保护电路 RS232接口电路，可以与计算机相连进行模式转换控制电路 UPS+稳压输出控制电路充电控制辅助电路市电正常时市电异常时五、工作原理1、市电正常时，市电经EMI电路滤波后，一路经继电器与负载连接，由市电直接为负载供电；另一路在电池充电控制电路作用下，经充电电路为电池充电，其电路主体由充电控制ICUC3848BN、MOS管K2608以及外围电路组成。

同时，市电经采样电路输入给市电检测电路进行市电检测，检测电路主要由双运放LM358及外围电路组成。

2、当市电异常时，市电检测电路将信号传递给处理器U01，由U01发出指令，继电器断开市电通路，切换到电池供电状态。

电池电源经PWM控制ICSG3525AN进行PWM调制后的信号，经两只MOS管HRF3205组成的推挽电路和TX1、D04、D05组成它激式逆变电源电路升压到约330V后，经Q04~Q07组成的逆变电路转换为交流市电为负载供电。

输出为方波交流。

3、该电源逆变部分使用4支MOS管IRF740组成全桥逆变电路，逆变电源部分升压前级使用两支MOS管HRF3205组成推挽电路，充电控制部分使用1支MOS管K2608。

4、该UPS电源带有防雷击浪涌保护电路，采用瞬变抑制二极管和压敏电阻组成突波抑制电路。

可以接插网络设备/MODEM的数据线，对其进行突波保护。

六、主要元器件的规格书。

SANTAK-山特中小UPS使用说明指南1.一台后备式500VA机器，其工作正常，但输出用表测发现其值为175V，为什么不是220V？假设UPS是工作在逆变状态，由于后备式机器输出的是方波，当客户使用的是平均值万用表时棗该表视方波为失真较大的正弦波处理而不准，故只有175V。

必须用带有真均方根值(TURE RMS)标志的万用表测量，才能测试出实际的输出电压。

故机器属正常工作。

2.后备式是采用何种方式进行高压保护的？①.市电电压超过UPS的输入范围上限后，将自动转电池状态②.在市电工作时，如果瞬间电压超过机器规格，则机内突波吸收元件会起保护作用。

3. UPS电池放电时能否消除报警声？大部分机种只需按测试键或开机键一下即可。

具体为：只需重复按开机键（ON键）一次即可消音的有棗城堡系列（C系列）；需按TEST/静音键消音的有棗K750S/1050S、M500W/1000W、N系列；而TG系列、Pro系列、MT系列、K500、K1000等机种则无法实现。

4.我使用的K500VA机器现无法正常工作，机器一直鸣叫，且红灯亮，是否机器故障？我有电子技术基础，能否提供一份电路图。

只有经过培训、考试合格并认证的代理维修人员才可维修UPS，所以不能提供维修线路图。

如有维修需求，可以先留下联系电话，再由当地服务站或授权维修代理商与之联络。

5.TG500相比K500有哪些改进？(1)、TG500除保留K500的主要功能外，采用SMD(表面贴片)技术和在线机所使用的40KHZ高频技术，创下UPS后备机技术革新的里程碑；(2)、TG500外壳采用全塑流线型设计，体积小、外型美观，为一次成型。

(3)、由于在接发电机性能方面进行了优化，故TG500较K500而言，可适应更多品牌的发电机。

6.TG500有无防雷击功能？抗高频干扰能力如何？TG系列UPS具有良好的抗高压、抗高频能力，可防止高压浪涌(雷击电压)通过UPS进入计算机等设备，从而保护您的计算机系统。

Emachines D725清灰和整机拆机步骤详解电脑正面电脑背面第一步把后面电池，大后盖(下面有内存条)，小后盖（下面应该是显卡）等上面的螺丝，和四周固定用的所有螺丝都拧掉。

取下硬盘（向外一推就掉下来了），内存条（向外搬开两侧的白铁片，会自动把内存条弹起来），显卡（小后壳内的东西，把螺丝拧下卸下来），注意有一根白线，一根黑线要先卸下来，用手指甲掐住，向上转动着拔，记住黑线白线的插孔对应哪一个空，然后拧下螺丝，取下显卡（我认为的显卡）。

硬盘硬盘内存条显卡位置图（黑白线）显卡（我认为的显卡，具体什么我不太清楚）第二步，拆掉电源按钮的上壳，从两侧用壁纸刀撬开，下手要狠。

注意屏幕要放平180度角。

因为那两个耳朵似的东西也要连着下来。

未拆卸前状态拆卸后电源按钮盖第三步，从两侧弯起键盘，把卡住他的挡片躲开，取下键盘。

注意键盘很软，弯度大也不要紧，断不了，但是卸下之后，轻轻抬起，因为下面有一排软排线。

Emachines D725笔记本排线压板是上翻式的，所以不要向外拽，把那个黑色的压板用手指甲轻轻搬起，排线自然就拽出来了。

（键盘排线和那个小排线都是一个道理）。

键盘压板特写（本人的直接把两侧的白侧边干坏，不过还能用），只要把黑压板向上搬起，自动会转动，进而松开排线（右侧小排线一个道理）第四步，拆除屏幕。

注意也有排线（一个音响，一个屏幕排线），但是这是抽屉式的，只要向外拉，就可以轻松的下来，但还有一个电源按钮排线，这个也是上翻式的，道理同上，再松下喇叭上的螺丝，取下音响。

卸下固定屏幕的螺丝，并将那两根线（白色，黑色，上面显卡卸下来的黑白线）抽过来，屏幕卸下完毕。

再把看到的所有螺丝，都全部拆下来，记住位置，放好螺丝。

这俩个排线取下屏幕前取下屏幕后喇叭卸下来的屏幕第五步，先把屏幕下方有两个小圆盖子下面有两个螺丝拧下来，用壁纸刀把塑料软盖翘起来，在拧下面的螺丝。

软盖（壁纸刀翘起）翘起后看到的螺丝，拧下第六步，翘起上盖，注意，从侧面翘起，哪里好下手从哪里下手，但是在光驱上面那里特别薄，注意力度，（我的一个小窍门就是，连同光驱底壳带起，然后用螺丝刀抵着倒牙，向内顶，很ease就开了，还不会把那个细边搞断，等你拆到这里就明白了），去除上壳，撤出光驱后，露出主板光驱光驱拧下固定主板的两个螺丝拿下主板，清理风扇及有灰尘的地方。

山特UPS（1K-3K）系统结构框图
山特UPS(1K-3K)系统结构框图
核心提示：UPS电源系统结构框图，如图所示。

当市电正常时，主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压，再经逆变器将直流转换为交流输出；另一路市电经充电器电路产生110V
的直流电压对蓄电池充电...
UPS电源系统结构框图，如图所示。

当市电正常时，主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压，再经逆变器将直流转换为交流输出；另一路市电经充电器电路产生110V的直流电压对蓄电池充电；当市电中断时，蓄电池所储存的能量经DC/DC变换器转换为±400V的直流电压作为逆变器输入，使输出实现不间断供电。

山特C（1K--3K）系统结构框图。
