先准备好工具：我使用的螺丝刀来自于钟表批。
这种钟表批很轻，而且是很硬的塑料做的，不需要担心电的问题，当时文具店里买是14元静电手套和魔力胶拆机棒，硅脂，润滑油，以及自制的螺丝盒（用的游戏王卡片的盒子，哇咔咔）下面开始拆了：1 首先将后盖上能看见的螺丝全都拆下来。
2 接下来拆那个小块折形的挡板，先从左边拉起来，其他地方再用拆机棒慢慢撬开。
拆下来后入下图所示便能看见内存插糟了，拆下内存条--用手按住两边铁片，然后轻轻往两边推即可3 先把能看见的螺丝全都拧掉，放好。
接下来便是拆掉硬盘，这里的照片是后来换了SSD后补拍的，就将就一下了拆硬盘就是拿掉硬盘与主板的接线即可，这里要用小一字螺丝刀，分别从两边，把接线插头撬起来，然后拔出来即可，不可硬来4 拆光驱。
先看一下光驱的那个螺丝有没有下下来，藏得比较深的嘿嘿。
确认下下来后，把光驱轻轻往后一抽，就下下来了。
下图是已经抽下来的光驱。
PS：这个电脑的光驱实在是烂到家了，是TSST的，读取速度分外之慢。
5 接下来，发挥拆机棒的巨大功能，慢慢的，把整个后壳边上所有的卡子全部撬起来，就能拿下来后壳了。
电池那里比较难撬，要有耐心。
下图便是拆下了后壳的全视图6 看风扇有点脏了，接下来拆风扇清理一下吧。
这个很简单，同样用一字螺丝刀撬起插头然后拧下两颗固定螺丝即可。
清理风扇时，先用皮老虎吹，发现能吹掉一些灰尘，但是还有很多附着在上面吹不掉，然后想到用棉签擦，发现也擦不干净。
最后瞥到了魔力胶，然后就用了一下，感觉效果非常好。
使用方法很简单，弄一小团魔力胶，然后按到风扇扇叶上，再拿起来就可以了。
一次成型，多次加工，很方便。
然后给轴加了点润滑剂，这个无需赘言。
清理干净的风扇接着我就把散热片什么的拿下来也清理了一下。
这个要下CPU旁边的四颗螺丝，和显卡旁边的螺丝。
但是散热片情理不要用魔力胶，胶会卡在里面出不来，我弄了好半天才弄出来。
后来发现直接用皮老虎吹比较好。
散热片下下来后的CPU和GPU7 拆cpu。
5.拆卸和重新组装5.1拆卸通用注意事项拆卸和重新组装部件时必须格外小心电缆与运动零件非常接近所以必须正确布线拆除部件时在拆除步骤中弄乱的电缆必须尽量恢复原位从本机拆卸部件前请注意受影响的电缆的布线情况无论何时维修本机必须按下列步骤进行1检查确认存储器中未存有文件 2拆卸部件前必须拆除墨盒 3拔下电源线4使用平整和干净的表面 5只可用允许使用的部件更换 6不可对塑料部件用力 7 必须保证所有部件置于原位 松开塑料锁扣许多零件用塑料锁扣固定到位锁扣很容易断裂应小心松开锁扣如欲拆除这些零件应按下锁扣的钩端从锁扣锁定的零件脱开5.2多用托盘1.打开前盖2.松开墨盒3.抓住多用托盘并朝箭头方向推多用托盘5.3拾取辊1.在拆除拾取辊之前应该拆除-多用托盘参照5.22.如欲更换拾取海绵一边按下拾取外壳B 两侧的钩了一边拉开拾取外壳U5.4前盖1.打开前盖2.如欲拆除前盖首先朝箭头方向左侧用轻微的压力拉前盖右侧下面的部分5.5纸盒托盘1.打开纸盒托盘2.如下图所示如欲拆除纸盒托盘一边按住本机左侧一边用轻微的压力朝箭头方向提起旋钮5.6后盖1.拆除紧固后盖的四个螺钉并拆除后盖2.打开卡紧盖3.如下图所示如欲拆除后盖必须保证右电源开关不会卡住4.必要时如下图所示朝箭头方向拆除卡紧盖5.7右盖1.在拆除右盖之前应该拆除 -前盖参照5.4 -后盖参照5.62.拆除紧固右盖的一个螺钉3.如下图所示对右盖背部轻轻用力并朝箭头方向向右侧推右盖5.8左盖1.在拆除左盖之前应该拆除 -前盖参照5.4 -后盖参照5.62.拆除紧固左盖的一个螺钉3.如下图所示对左盖背部轻轻用力并朝箭头方向向左侧推左盖4.从主印刷电路板组件拔下扬声器连接器5.必要时拆除紧固扬声器的两个螺钉并拆除扬声器5.9扫描组件1.在拆除扫描组件之前应该拆除-后盖参照5.6-右盖参照5.7-左盖参照5.82.从中盖拆除两个螺钉并拆除紧固接地电缆的螺钉3.如下图所示拔下三个连接器ADF扫描电动机OPE4.如下图所示朝箭头方向松开扫描组件5.10 ADF 外壳1.在拆除ADF外壳之前应该拆除 -扫描组件参照5.92.如下图所示打开ADF 外壳并将一字形螺丝刀插入槽中并从压盘外壳和ADF外壳拆除合页盖3.从压盘外壳拆除ADF 外壳此时如下图所示小心从压盘外壳松开ADF电动机线束4.拆除紧固ADF 组件的两个螺钉并拆除ADF组件此时如下图所示小心从压盘盖松开ADF 电动机线束5.必要时如下图所示拆除紧固TX 码纸板组件的两个螺钉并拆除码纸板组件6.如下图所示打开敞开盖并朝箭头方向拆除敞开盖7.如下图所示拉衬套然后旋转衬套直到转到槽为止然后提起拾取组件8.如下图所示拆除紧固上ADF 的两个螺钉并将一字形螺丝刀插入槽中并拆除上ADF9.如下图所示从ADF 印刷电路板组件拔下连接器拆除紧固ADF 电动机外壳的四个螺钉并朝箭头方向拆除ADF电动机外壳5.11 OPE 组件*当拆卸和组装SCX-4321时请参照本步骤1.如下图所示打开ADF 外壳并将一字形螺丝刀插入开缝中并从压盘外壳拆除OPE 组件2.如下图所示拔下三个连接器电池OPE 全部传感器3.拆除紧固OPE 印刷电路板组件的五个螺钉并拆除OPE 印刷电路板组件4.如下图所示松开接触橡胶5.如下图所示松开按键5.12压盘外壳1.在拆除压盘外壳之前应该拆除 -扫描组件参照5.9 -ADF外壳参照5.10 -OPE 组件参照5.112.如下图所示从上扫描组件拆除五个螺钉并从下扫描组件拆除上扫描组件3.取出电池4.如下图所示朝箭头方向推支座并拆除皮带同时取出CIS5.从CIS松开皮带和扁平电缆6.拆除紧固扫描电动机组件的两个螺钉并拆除扫描电动机组件7.必要时拆除紧固扫描电动机的两个螺钉并拆除扫描电动机8.如下图所示使用一字形螺丝刀拆除整个传感器5.13中盖1.拆除中盖之前应该拆除 -扫描组件参照5.92.如下图所示拆除紧固中盖的五个螺钉3.如下图所示小心从主印刷电路板组件松开中盖4.必要时取出码纸板5.14 HVPS1.拆除HVPS 之前应该拆除 -扫描组件参照5.9 -中盖参照5.132.拆除紧固护板的三个螺钉并拆除护板3.如下图所示拆除紧固HVPS 的三个螺钉并随HVPS 接地板一起拆除HVPS4.从HVPS拔下连接器5.15主印刷主印刷电路板组件电路板组件1.在拆除主印刷电路板组件之前,应该拆除 -扫描组件参照5.9 -中盖参照5.132.如下图所示从主印刷电路板组件拔下所有连接器3.拆除紧固主印刷电路板组件的六个螺钉并拆除主印刷电路板组件5.16 RX 驱动装置1.在拆除RX驱动装置之前应该拆除 -扫描组件参照5.9 -中盖参照5.13-主印刷电路板组件参照5.152.必要时如下图所示拆除两个支架端口主印刷电路板组件和接地板3.如下图所示拆除紧固引擎板的两个螺钉并拆除紧固机架的六个螺钉然后朝箭头方向拆除RX 驱动装置4.如下图所示拆除连接器5.如下图所示从机架松开四个齿轮RDCN OPC 定影单元进纸6.拆除紧固电动机支架的四个螺钉并拆除电动机支架然后拆除紧固电动机的两个螺钉并拆除电动机5.17定影单元1.拆除定影单元之前应该拆除 -扫描组件参照5.9 -中盖参照5.132.如下图所示从SMPS 和主印刷电路板组件拔下两个连接器3.如下图所示拆除紧固定影单元的四个螺钉并拆除定影单元4.如下图所示朝箭头方向拆除出纸动作中杆5.如下图所示拆除安全中盖6.如下图所示拆除出纸导向中盖7.如下图所示朝附到F/下出纸辊和出纸齿轮DRV17上的箭头的方向旋转支座主辊FR 辊F/下支座弹簧同时弹出注意如果未遵循上述说明弹簧将弹出推动机架组件内的主辊FR 辊F/下支座8.拆除紧固加热盖的两个螺钉并拆除加热盖9.如下图所示取出恒温器然后松开CFB 线束10.拆除紧固线束的螺钉并拆除线束然后如下图所示取出热敏电阻11.如下图所示从卤素灯松开CBF 线束并拆除紧固卤素灯的两个螺钉12.拆除紧固中盖的两个螺钉并拆除中盖13.如下图所示朝箭头方向取出卤素灯维修手册三星电子5.18引擎板LIU PBASMPS1.在拆除引擎板之前应该拆除 -扫描组件参照5.9 -中盖参照5.132.从SMPS 和LIU 印刷电路板组件拔下所有连接器3.如下图所示拆除紧固引擎板的六个螺钉并松开线束然后小心从进纸传感器致动器杆松开引擎板4.当只拆除SMPS 时首先拆除后盖参照5.6拔下定影单元连接器并拆除紧固SMPS 的六个螺钉然后如下图所示从主印刷电路板组件拔下连接器并小心松开SMPS5.当只拆除LIU 印刷电路板组件时首先拆除后盖参照5.6并拆除紧固LIU 印刷电路板组件的两个螺钉然后如下图所示从主印刷电路板组件拔下连接器并松开LIU印刷电路板组件维修手册 三星电子5.19激光扫描器1 拆除激光扫描器之前应该拆除-扫描组件参照5.9 -中盖参照5.132 除紧固激光扫描器的三个螺钉并拆除激光扫描器然后从激光扫描器拔下两个连接器维修手册三星电子5.20纸张路径机架1 拆除纸张路径机架之前应该拆除-扫描组件参照5.9 -中盖参照5.13-定影单元参照5.17 -引擎板参照5.182.下图所示拆除紧固纸张路径机架的四个螺钉并朝箭头方向拆除该机架3.如下图所示从机架拆除转印辊4.如下图所示拆除紧固多用电磁线圈的螺钉并拆除该电磁线圈。

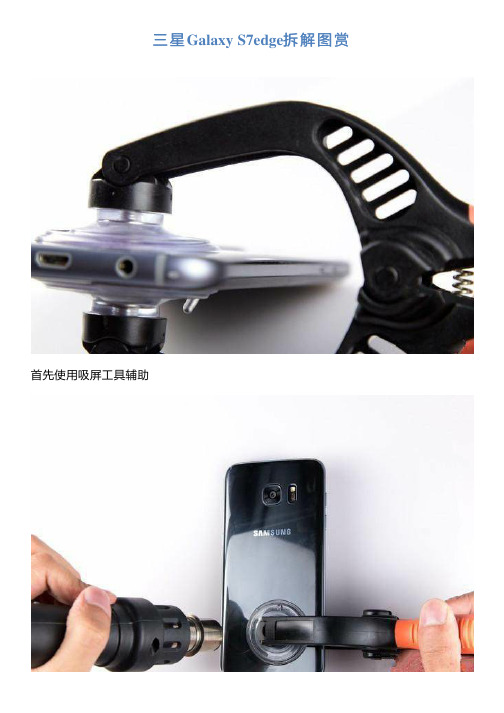

三星Galaxy S7edge拆解图赏
首先使用吸屏工具辅助
使用风墙加热
使用风墙加热
使用撬棒插入辅助
使用撬棒和吸盘辅助开启后盖
使用工具辅助分开的机壳
分开的机壳
分开的机壳
分离后的机体
用螺丝刀卸掉顶部天线固定支架
用撬棒辅助撬开天线支架并取出
取下天线支架后的主板
卸掉固定主板支架上的螺丝并取出
取出后的主板支架
用绝缘撬棒断开电源btb
用绝缘撬棒断开底部小板音腔box支架
取下后的底部音腔box支架正面
取下后的底部音腔box支架反面
主板顶部特写
电源键btb特写
底部小板特写
用镊子断开RF同轴电缆线
用绝缘撬棒断开小板btb
用绝缘撬棒断开按键btb
用绝缘撬棒断开屏幕btb
用绝缘撬棒断开前摄btb
用镊子取出前摄
用绝缘撬棒断开听筒光感btb
取出的听筒正面
取出的听筒背面
用撬棒辅助翘出主板并取出
用手取出主板
取下的主板正面
取下的主板背面
断开取出主板上摄像头
取下的后置摄像头
用镊子取出按键
取下的电源按键
用镊子取下按键
机身边框特写
用工具辅助取下电池
取出后电池正面
取出电池背面
取出电池的机身
用手撕开绝缘胶布排线
用手撕开绝缘胶布排线
机身上的震子，用镊子辅助取下
取出后的震子
取出后的震子
用撬棒取下3.5mm耳机座
取下的耳机座
取下耳机座机身底部特写
拆解部件全家福本文作者：洋仔007。
三星手机拆机教程图解
三星手机拆机教程图解
工具/原料
十字螺丝刀镊子
三星i9500 手机一台
方法/步骤
首先将手机的后盖跟电池都卸下来，然后用十字螺丝刀扭开手机背后的9颗螺丝；
用镊子先取下手机下方的.铃声下巴条，然后用指甲楔入手机边缘的缝隙，小心将手机后板取下；
用十字螺丝刀扭开手机右上方的小螺丝，并扳开上面的六处排线位；
再用十字螺丝刀扭开手机正上方的小螺丝，并依次取下四个小零部件分别是耳机孔、听筒、前摄像头、振动器；
最后用镊子小心取下手机下方的大排线，大功告成！
注意事项
注意：每个步骤都得小心操作不可硬拉硬拽，不然会伤到排线；。
创新型曲面屏幕设计作者：梁景裕来源：《消费电子》2015年第03期喜欢三星Note 系列手机的朋友相信之前都会留意到GALAXY Note Edge这款非常创新的产品。
它最大的特色在于屏幕右侧弯曲部分，将传统操作习惯打破，是一款非常创新的智能手机。
本期《消费电子》评测室也迎来了这款产品的体验评测机会。
曲面屏幕是最大亮点操控手感创新外观部分，GALAXY Note Edge看上去和一起发布的GALAXY Note 4没有太大区别，背部同样采用类似三星Note 3的仿皮质材料，手感较舒适。
并且依然使用了一块3000毫安时可拆卸式电池，如果用户担心电池容量不够用，可以额外备一块电池即可。
此外，采用金属材质设计的边框也质感十足，机身左侧音量键与机身上方电源键同样也采用金属材质设计，按键反馈十分明显。
当然最引人注目的还是其机身右侧曲面屏幕的弯曲设计，这也是其与GALAXY Note 4的主要区别。
这种弯曲式的屏幕为一体化设计，弯曲部分并没有单独做分开切割，一体化感觉十分漂亮，而弯曲部分用软分屏模式让大家看上去就像两款分开的屏幕一样，手机主屏幕下方的常用应用底栏挪到了弯曲侧屏上，这样不仅右手操作习惯，不占用多余空间，其功能还很丰富，不仅仅是快捷应用，弯曲屏部分还可以做到消息提醒、新闻标签阅读、计步器、小游戏等多种丰富功能。
手感方面，由于GALAXY Note Edge 5.6英寸屏幕面积大的原因，并不十分适合单手操作，日常使用时还是需要双手共同操作配合完成。
曲屏快捷菜单栏实用性高与其它手机不一样，三星GALAXY Note Edge的最大卖点当然是一块分辨率为2560×160的曲面屏幕，其在曲面屏部分加入了一些基本工具的集合，比如尺子、秒表、计时器、手电筒以及录音功能，用户在使用时无需进入相应的APP，通过侧边屏幕便可以快速启动这些应用。
使用过程中用户只需进入曲面屏的下拉菜单便可以直接进入相应应用，使用起来十分简便。
三星笔记本拆机详解
1、先把电池卸下来，接着把笔记本内存与硬盘的挡板上的螺丝拧开，拿开挡板。
2、拧开硬盘上面的螺丝，顺着硬盘上面箭头指示的方向推动硬盘，这样即可卸下硬盘。
（如有连接线，把连接线也拆下来）
3、分别用两手的大拇指掰开内存的卡扣，这样即可卸下内存。
4、拧开固定光驱的螺丝，这样即可把光驱卸下来。
（有时可以借住一字螺丝刀往外推动光驱）
5、把背面固定键盘的螺丝都拧开，打开笔记本，从键盘的底部将键盘扣起，拿下键盘，并拆开键盘的连接线。
（拿键盘的时候注意键盘的卡扣，以防弄断）
6、拆下触摸板的连接线，拿下整个大的C壳。
（注意C壳的卡扣，拿的时候要注意，不能使用蛮力）
7、拧开固定屏幕的螺丝，并拆下屏线，这样即可卸下屏幕。
8、拆下主板上的电源连接线。
9、拆下无线网卡的连接线，并拧开无线网卡的螺丝，这样即可卸下无线网卡。
10、拆下主板上的所有连接线。
11、拧开固定主板的螺丝，这样即可卸下主板。
（注意卸下主板的时候不要用蛮力，要轻拿轻放）
12、拧开固定风扇的螺丝，并拆下风扇与主板的连接线。
13、拿开风扇以后即可看到CPU，拧开固定CPU的螺丝，垂直向上拿起CPU。
（注意手不要碰到CPU的针脚，以防氧化）
1/ 1。
一款中低端智能机拆机结构分析以下教程建议在WIFI环境下阅读前期已经做了部分的材料认识分享，建模思路分享，结构设计思路分享等，大体上已经对结构设计整体框架熟知了。
其实这些都是属于书面上的理论知识与经验总结，很多朋友其实都没怎么认真的去看，毕竟要我去看书学习，我也只能保证3分钟热度，无法做到持之以恒的每篇每字都去熟记。
何况好几万字，密密麻麻的这么多。
这期为大家分享一款13年很火的三星智能手机拆机图，在当时可是属于中端机型哦，现在看只能属于低端中的废品机了，不过对于需要入行做手机，或者已经在手机行业的朋友来说，还是有可以借鉴的地方。
下面我们一步一步的来将它分解，看看在整体结构布局，装配上有那些可以借鉴的。
以下为整机效果图没错，是我用手机拍的，而且还是旧手机，型号也早忘记了，外形蛮，脏脏的，黑黑的，千万别嫌弃外形尺寸为：长110.5mm 宽57.4mm 厚12.4mm （尺寸都是用卡尺卡的，与广告宣传的肯定有差别，千万摸笑我手抖）以下为大体工艺说明：•面壳，后壳，电池盖均采用塑胶件+喷涂+丝印的方式。
•听筒网，摄像头装饰件，耳机孔装饰件，则采用的是不锈钢材料+抛光电镀。
•侧键采用的是P+R双色注塑，表面采用喷涂+丝印的方式。
•TP是G+G的方式以下为电池盖打开图•首先根据上图A扣手位打开电池盖，便可以看到左侧整机面底壳有用4颗螺丝锁，中间2颗螺丝排布上并不规则，这个应该是由侧键空间导致，但是看整机外观并没有出现段差，张口等问题，等下拆开看内部的卡扣排布。
•再看右侧电池盖部分卡扣排布，箭头所指位置，目测可以看出，排布也不规格，甚至不均衡，但是装上后也没有出现段差，张口，起翘，松动等问题。
那么在这样的排布上，需要做到装配起来没有问题，在模具设计与成型需要很高的精度控制。
下面是电池盖的厚度以及部分特征•电池盖整体平均厚度0.97mm，材料用的是纯PC，由于拍的角度问题，字符不清晰，单独贴了一张。
右侧的图，B为卡扣部分厚度0.82mm，C为筋位壁厚0.41mm。
三星Galaxy Note7拆解：新机皇的“内芯”很傲娇
三星在八月初带来下半年旗舰级手机Galaxy Note7，颜值相比Galaxy S7 edge 有过之而无不及，现在有外媒在拿到三星Galaxy Note7后，便进行一番拆解，看看三星大屏新机皇的美，是否有存在内心。
这次Galaxy Note7为双侧曲面屏，在屏幕尺寸加大的情况下，机身并没有比Galaxy S7 edge 要大多少，而更圆润精致的设计，整体有着很高的颜值。
iFixit祭出黑又粗加热了手机一段时间，再用工具分离开后2.5D玻璃盖，可以看到后玻璃盖上没有零件，通过胶水与机身粘合，看似简单粗暴，但Galaxy Note7可是有着IP68防防尘水能力。
这部分为无线充电线圈，支持快速无线充电，可以兼容原来Galaxy S7/S7 edge的充电底座。
另外NFC天线也似乎在这里面。
这是电池的连接排线，电池为长条状用胶水黏在中框，电池容量为3500mAh，13.48Wh，其实这比Galaxy S7 edge上的13.86Wh要小那么丁点。
主板为L型，摄像头都是模块连接在主板上，重要芯片部分都带有屏障罩。
Galaxy Note7有两个前置摄像头，但其中一个为虹膜识别用（照片右边那个），而自拍用的摄像头为500万像素。
