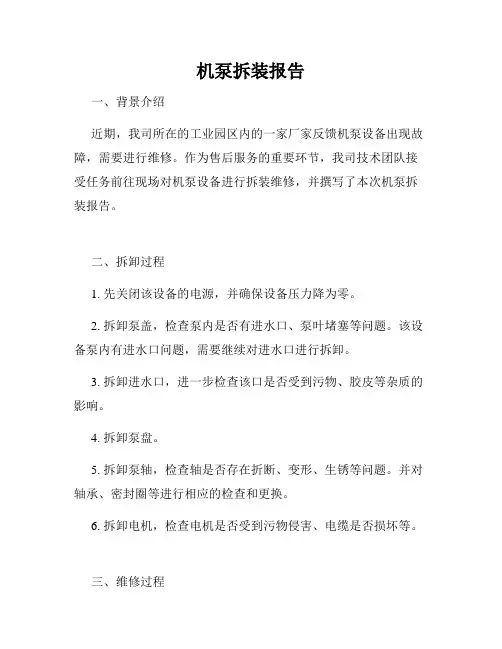

机泵拆装报告一、背景介绍近期，我司所在的工业园区内的一家厂家反馈机泵设备出现故障，需要进行维修。
作为售后服务的重要环节，我司技术团队接受任务前往现场对机泵设备进行拆装维修，并撰写了本次机泵拆装报告。
二、拆卸过程1. 先关闭该设备的电源，并确保设备压力降为零。
2. 拆卸泵盖，检查泵内是否有进水口、泵叶堵塞等问题。
该设备泵内有进水口问题，需要继续对进水口进行拆卸。
3. 拆卸进水口，进一步检查该口是否受到污物、胶皮等杂质的影响。
4. 拆卸泵盘。
5. 拆卸泵轴，检查轴是否存在折断、变形、生锈等问题。
并对轴承、密封圈等进行相应的检查和更换。
6. 拆卸电机，检查电机是否受到污物侵害、电缆是否损坏等。
三、维修过程1. 将拆卸下来的设备进行清洗彻底。
2. 针对设备故障点进行专业修复工作，并严格按照设备维修手册进行操作。
3. 更换部分有损件，如轴承、密封圈等。
4. 将维修后的设备进行组装，并逐级进行调试检查。
确保机泵设备可以正常启停，无异常现象。
四、调试过程1. 执行空载试运转，观察设备运行是否正常，如有异常及时排除。
2. 执行负载试运转，观察机泵设备在正常工作条件下所具有的可承载能力，以及功率、流量、压力等参数是否符合要求。
3. 检查机泵设备在运行过程中产生的颤动、噪音等异常情况，及时处理。
五、检验验收经过调试检查，机泵设备正常运转，无异常现象，能够投入生产使用。
六、总结机泵设备是工业生产中不可或缺的设备，其正常运行对于生产的安全、效益有着至关重要的作用。
本次机泵拆装工作中，我们根据设备维修手册进行操作，针对故障点进行了专业修复，同时注重了调试过程中的监测和检查。
最终使机泵设备顺利复产，充分满足了客户需求。
一、实验目的1. 了解机泵的结构和工作原理。
2. 掌握机泵的拆装方法和步骤。
3. 培养动手操作能力和实践技能。
4. 增强对机械设备的认识，提高工程实践能力。
二、实验设备与材料1. 实验台：1台2. 机泵：1台（例如：齿轮泵、离心泵等）3. 工具：扳手、螺丝刀、钳子、防尘罩等4. 配件：密封垫、轴承、轴套等三、实验原理机泵是一种将流体从低压区域输送到高压区域的机械设备。
其工作原理是利用叶轮或齿轮等旋转元件的旋转，使流体产生压力和流量。
本实验以齿轮泵为例，通过拆装齿轮泵，了解其结构和工作原理。
四、实验步骤1. 拆卸泵体- 关闭泵的进、出口阀门，确保泵内无介质流动。
- 使用扳手拆卸泵体上的螺钉，将泵体与泵盖分离。
- 观察泵体内的结构，记录各个部件的名称和位置。
2. 拆卸泵盖- 使用扳手拆卸泵盖上的螺钉，将泵盖与泵体分离。
- 观察泵盖内部的轴承、轴套等部件，记录其名称和位置。
3. 拆卸齿轮- 使用钳子拆卸齿轮与轴套之间的连接螺栓。
- 将齿轮从轴上拆卸下来，观察齿轮的磨损情况。
4. 检查密封件- 观察密封垫、轴承等密封件的磨损情况，如有损坏，及时更换。
5. 清洗和组装- 使用清洗剂清洗各个部件，去除污垢和油脂。
- 将清洗干净的部件按原位组装，确保各个部件的配合紧密。
6. 测试- 启动泵，观察其运行情况，检查泵的流量和压力是否符合要求。
五、实验结果与分析1. 通过拆装齿轮泵，了解了其结构和工作原理，掌握了机泵的拆装方法和步骤。
2. 在拆卸过程中，发现了泵体内轴承、轴套等部件的磨损情况，及时进行了更换。
3. 组装后的泵运行正常，流量和压力符合要求。
六、实验总结本次机泵拆装实验，使我们对机泵的结构和工作原理有了更深入的了解，提高了我们的动手操作能力和实践技能。
在实验过程中，我们掌握了以下要点：1. 拆装机泵时，要注意安全，佩戴防护眼镜和手套。
2. 拆卸过程中，要记录各个部件的名称和位置，以便组装时能准确复位。
3. 定期检查和更换磨损的密封件，确保泵的正常运行。

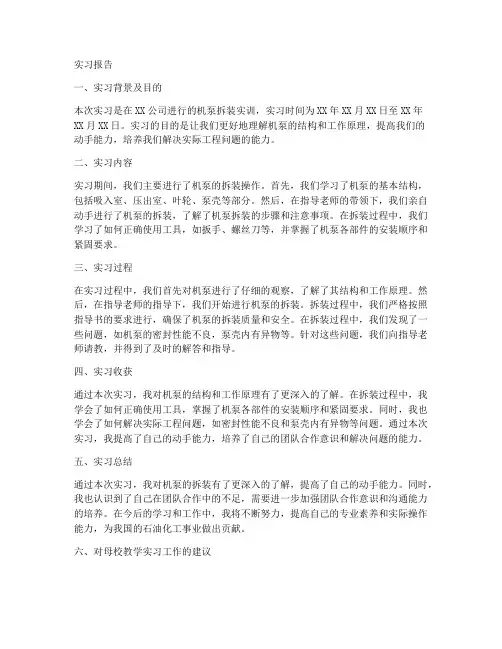

实习报告一、实习背景及目的本次实习是在XX公司进行的机泵拆装实训，实习时间为XX年XX月XX日至XX年XX月XX日。
实习的目的是让我们更好地理解机泵的结构和工作原理，提高我们的动手能力，培养我们解决实际工程问题的能力。
二、实习内容实习期间，我们主要进行了机泵的拆装操作。
首先，我们学习了机泵的基本结构，包括吸入室、压出室、叶轮、泵壳等部分。
然后，在指导老师的带领下，我们亲自动手进行了机泵的拆装，了解了机泵拆装的步骤和注意事项。
在拆装过程中，我们学习了如何正确使用工具，如扳手、螺丝刀等，并掌握了机泵各部件的安装顺序和紧固要求。
三、实习过程在实习过程中，我们首先对机泵进行了仔细的观察，了解了其结构和工作原理。
然后，在指导老师的指导下，我们开始进行机泵的拆装。
拆装过程中，我们严格按照指导书的要求进行，确保了机泵的拆装质量和安全。
在拆装过程中，我们发现了一些问题，如机泵的密封性能不良，泵壳内有异物等。
针对这些问题，我们向指导老师请教，并得到了及时的解答和指导。
四、实习收获通过本次实习，我对机泵的结构和工作原理有了更深入的了解。
在拆装过程中，我学会了如何正确使用工具，掌握了机泵各部件的安装顺序和紧固要求。
同时，我也学会了如何解决实际工程问题，如密封性能不良和泵壳内有异物等问题。
通过本次实习，我提高了自己的动手能力，培养了自己的团队合作意识和解决问题的能力。
五、实习总结通过本次实习，我对机泵的拆装有了更深入的了解，提高了自己的动手能力。
同时，我也认识到了自己在团队合作中的不足，需要进一步加强团队合作意识和沟通能力的培养。
在今后的学习和工作中，我将不断努力，提高自己的专业素养和实际操作能力，为我国的石油化工事业做出贡献。
六、对母校教学实习工作的建议通过本次实习，我认为母校在教学实习工作中可以进一步加强实践教学环节，提高学生的实际操作能力。
同时，可以加强与企业合作，提供更多的实习机会给学生，让学生更好地了解和掌握专业知识。

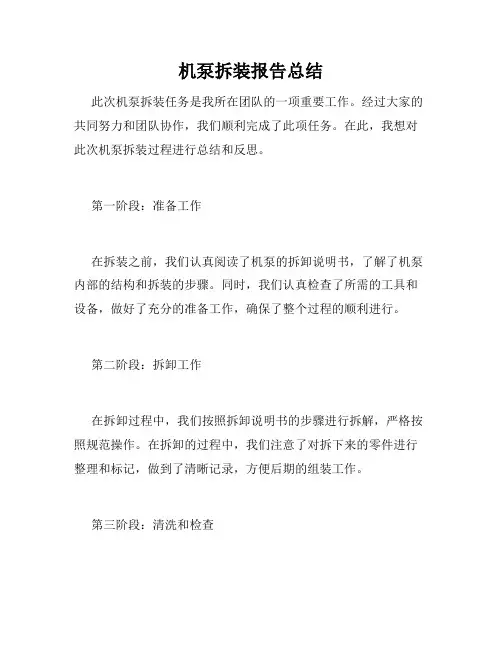

机泵拆装报告总结
此次机泵拆装任务是我所在团队的一项重要工作。
经过大家的共同努力和团队协作，我们顺利完成了此项任务。
在此，我想对此次机泵拆装过程进行总结和反思。
第一阶段：准备工作
在拆装之前，我们认真阅读了机泵的拆卸说明书，了解了机泵内部的结构和拆装的步骤。
同时，我们认真检查了所需的工具和设备，做好了充分的准备工作，确保了整个过程的顺利进行。
第二阶段：拆卸工作
在拆卸过程中，我们按照拆卸说明书的步骤进行拆解，严格按照规范操作。
在拆卸的过程中，我们注意了对拆下来的零件进行整理和标记，做到了清晰记录，方便后期的组装工作。
第三阶段：清洗和检查
在拆卸完成后，我们对机泵内部进行了彻底的清洗工作。
并认真检查了机泵内部的所有零部件，特别是关键部位，确保了每个零件的质量和功能正常。
第四阶段：组装工作
在清洗和检查结束后，我们开始了机泵的组装工作。
在组装过程中，我们根据拆卸时记录的清单进行安装，保证了每个零件的位置和方向的正确性。
第五阶段：试运转和检查
在组装完成后，我们对机泵进行了试运转和检查工作。
通过运行试验，我们检查保证了机泵的质量和性能。
我们还对机泵的密封性进行了检查和测试，以保证机泵能够正常运行。
结论：
在此次机泵拆装工作中，我们通过团队协作、严格操作、认真负责的态度，协调一致地完成了此项任务。
我们深刻地意识到，
机泵拆装工作不仅需要技能和知识，还需要团队间的高效协作和配合，才能够顺利完成。
我们将继续秉承这种团队协作的精神，努力提高技能和知识水平，不断完善我们的工作流程与方法，为客户提供更高品质的服务。

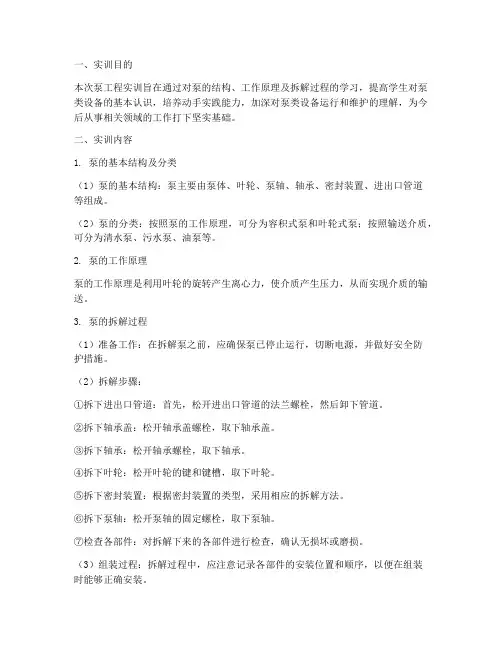

一、实训目的本次泵工程实训旨在通过对泵的结构、工作原理及拆解过程的学习，提高学生对泵类设备的基本认识，培养动手实践能力，加深对泵类设备运行和维护的理解，为今后从事相关领域的工作打下坚实基础。
二、实训内容1. 泵的基本结构及分类（1）泵的基本结构：泵主要由泵体、叶轮、泵轴、轴承、密封装置、进出口管道等组成。
（2）泵的分类：按照泵的工作原理，可分为容积式泵和叶轮式泵；按照输送介质，可分为清水泵、污水泵、油泵等。
2. 泵的工作原理泵的工作原理是利用叶轮的旋转产生离心力，使介质产生压力，从而实现介质的输送。
3. 泵的拆解过程（1）准备工作：在拆解泵之前，应确保泵已停止运行，切断电源，并做好安全防护措施。
（2）拆解步骤：①拆下进出口管道：首先，松开进出口管道的法兰螺栓，然后卸下管道。
②拆下轴承盖：松开轴承盖螺栓，取下轴承盖。
③拆下轴承：松开轴承螺栓，取下轴承。
④拆下叶轮：松开叶轮的键和键槽，取下叶轮。
⑤拆下密封装置：根据密封装置的类型，采用相应的拆解方法。
⑥拆下泵轴：松开泵轴的固定螺栓，取下泵轴。
⑦检查各部件：对拆解下来的各部件进行检查，确认无损坏或磨损。
（3）组装过程：拆解过程中，应注意记录各部件的安装位置和顺序，以便在组装时能够正确安装。
三、实训过程及结果1. 实训过程本次实训过程中，我们按照拆解步骤对泵进行了拆解和组装。
在拆解过程中，我们注意观察各部件的结构和连接方式，了解泵的工作原理。
在组装过程中，我们严格按照拆解过程中的记录进行组装，确保泵的正常运行。
2. 实训结果通过本次实训，我们成功拆解和组装了泵，掌握了泵的拆解步骤和组装方法。
同时，我们对泵的结构、工作原理及拆解过程有了更深入的了解，提高了自己的动手实践能力。
四、实训体会1. 实践是检验真理的唯一标准。
通过本次实训，我们认识到理论知识与实际操作相结合的重要性。
2. 安全第一。
在进行拆解和组装过程中，我们要严格遵守安全操作规程，确保自身和他人的安全。

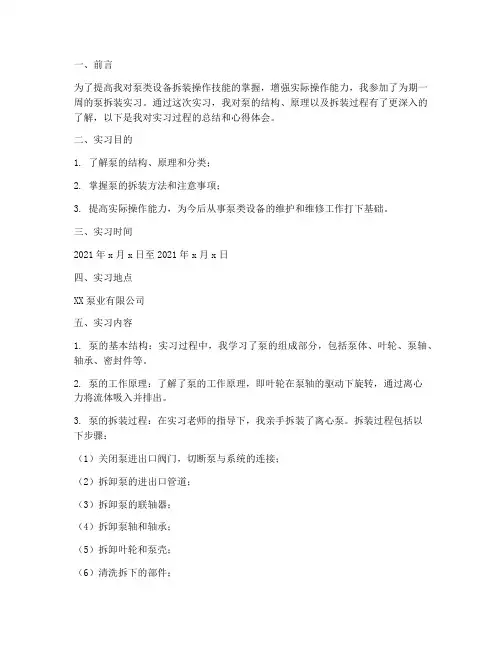

一、前言为了提高我对泵类设备拆装操作技能的掌握，增强实际操作能力，我参加了为期一周的泵拆装实习。
通过这次实习，我对泵的结构、原理以及拆装过程有了更深入的了解，以下是我对实习过程的总结和心得体会。
二、实习目的1. 了解泵的结构、原理和分类；2. 掌握泵的拆装方法和注意事项；3. 提高实际操作能力，为今后从事泵类设备的维护和维修工作打下基础。
三、实习时间2021年x月x日至2021年x月x日四、实习地点XX泵业有限公司五、实习内容1. 泵的基本结构：实习过程中，我学习了泵的组成部分，包括泵体、叶轮、泵轴、轴承、密封件等。
2. 泵的工作原理：了解了泵的工作原理，即叶轮在泵轴的驱动下旋转，通过离心力将流体吸入并排出。
3. 泵的拆装过程：在实习老师的指导下，我亲手拆装了离心泵。
拆装过程包括以下步骤：（1）关闭泵进出口阀门，切断泵与系统的连接；（2）拆卸泵的进出口管道；（3）拆卸泵的联轴器；（4）拆卸泵轴和轴承；（5）拆卸叶轮和泵壳；（6）清洗拆下的部件；（7）检查部件磨损情况；（8）更换磨损的部件；（9）按照拆卸的相反顺序组装泵。
4. 泵的组装过程：在拆装过程中，我学习了泵的组装步骤，包括检查部件是否完好、清洗部件、组装部件等。
六、实习心得体会1. 通过实习，我对泵的结构、原理和拆装过程有了更深入的了解，为今后从事泵类设备的维护和维修工作打下了基础。
2. 实习过程中，我学会了拆装泵的技巧，提高了实际操作能力。
同时，我也认识到了泵类设备在工业生产中的重要性。
3. 在实习过程中，我深刻体会到了理论与实践相结合的重要性。
只有将理论知识与实际操作相结合，才能更好地掌握泵的拆装技能。
4. 实习过程中，我学会了如何与同事协作，共同完成任务。
这对我今后在团队中工作具有重要意义。
七、总结通过本次泵拆装实习，我对泵的结构、原理和拆装过程有了更深入的了解，提高了实际操作能力。
在今后的学习和工作中，我将继续努力，不断提高自己的技能水平，为我国泵类设备的发展贡献自己的力量。
一、实训目的本次实训旨在通过实际操作，使学生了解和掌握泵的拆装工艺流程，熟悉各种泵的结构特点、拆装方法以及注意事项，提高学生的实际操作能力和故障排除能力。
二、实训内容1. 泵的结构及分类泵是输送流体介质的机械设备，按照输送介质的种类和作用原理，可分为离心泵、轴流泵、混流泵、旋涡泵、齿轮泵、螺杆泵等。
2. 泵的拆装工艺流程（1）拆卸前的准备工作1）了解泵的结构和拆装要求；2）准备拆装工具，如扳手、螺丝刀、撬棍等；3）清理工作现场，确保安全。
（2）拆卸步骤1）关闭泵的进出口阀门，切断介质；2）松开泵的进出口法兰螺栓，拆卸法兰；3）拆卸轴承座、联轴器等部件；4）拆卸叶轮、泵盖等主要部件；5）拆卸轴承、密封件等易损件。
（3）清洗与检查1）清洗拆卸下来的零部件，去除污垢；2）检查零部件是否有损坏，如磨损、裂纹等；3）检查轴承、密封件等易损件的磨损情况。
（4）组装步骤1）按照拆卸的相反顺序组装零部件；2）组装过程中，注意各部件的安装位置和方向；3）组装完成后，进行试运转，检查泵的运行情况。
3. 拆装注意事项（1）拆卸前，确保泵已停止运转，并切断电源；（2）拆卸过程中，注意保护零部件，避免损坏；（3）清洗零部件时，使用合适的清洗剂，避免腐蚀；（4）组装过程中，确保各部件的安装位置和方向正确；（5）组装完成后，进行试运转，检查泵的运行情况。
三、实训总结通过本次实训，我了解了泵的拆装工艺流程，掌握了泵的拆卸、清洗、检查、组装等基本操作。
以下是我对本次实训的总结：1. 拆卸前的准备工作非常重要，了解泵的结构和拆装要求，准备好拆装工具，清理工作现场，确保安全。
2. 拆卸过程中，注意保护零部件，避免损坏。
使用合适的拆装工具，按照拆卸的相反顺序组装零部件。
3. 清洗零部件时，使用合适的清洗剂，避免腐蚀。
检查零部件是否有损坏，如磨损、裂纹等。
4. 组装过程中，确保各部件的安装位置和方向正确。
组装完成后，进行试运转，检查泵的运行情况。
常用液压泵的拆装实验报告液压泵这玩意儿，听起来就特别高大上，感觉像是在操控什么超级精密的机械巨兽似的。
其实啊，真到自己动手拆装的时候，那可真是状况百出又趣味满满。
一拿到这个液压泵，就感觉像是拿到了一个神秘的大盒子，心里想着这里面到底是啥构造呢？小心翼翼地开始拆，那感觉就像是在给一个超级害羞的小动物脱衣服，得轻手轻脚的。
螺丝一颗颗拧下来，还得按照顺序放好，这时候就像在整理宝贝一样，可不能把它们弄丢了。
拆开之后，哇塞，里面的结构看得我眼花缭乱。
那些小零件，一个挨着一个，就像一群小矮人住在一个小房子里，各有各的位置，各有各的作用。
我就像一个好奇的小探险家，眼睛瞪得大大的，想把每个角落都看清楚。
这时候要是能跟这些小零件说说话就好了，问问它们在这个液压泵里每天都干些啥。
不过拆装的过程也不是一帆风顺的。
有个小零件就像调皮的小精灵，怎么都拆不下来，我都想跟它商量商量了，“小零件呀小零件，你就乖乖听话吧，别这么调皮啦。
”费了好大的劲儿才把它搞定。
这就像生活里遇到的小麻烦一样，虽然有点恼人，但解决之后又特别有成就感。
在装回去的时候，就更考验人啦。
就像拼一个超级复杂的拼图，每个零件都得找到它正确的位置。
有时候装错了，就得重新来，这时候心里就有点小沮丧，但是又想着一定要把它弄好。
装螺丝的时候，拧紧的程度也得把握好，不能太紧也不能太松，就像走钢丝一样，得小心翼翼地保持平衡。
整个拆装实验做完之后，我对液压泵的理解可就不是停留在书本上那些干巴巴的知识了。
我感觉自己像是跟这个液压泵交了个朋友，了解了它的小秘密。
这也让我明白了，机械这东西虽然看起来冷冰冰的，但是当你真正去探索它的时候，就像打开了一个充满惊喜的魔法盒子。
这一趟拆装之旅，就像是一场奇妙的冒险，让我收获满满，也让我对这些机械玩意儿更加着迷啦。
一、实习目的通过本次油泵的拆装实习，使学生掌握油泵的结构、工作原理以及拆装方法，提高学生的实际动手能力，培养学生的独立思考、分析问题和解决问题的能力。
同时，通过实习，使学生了解机械拆装的基本程序，理解机床装配工艺，为今后从事相关工作打下实践基础。
二、实习内容1. 油泵的结构与工作原理油泵是输送油液的动力装置，广泛应用于液压系统和润滑系统中。
本次实习主要针对齿轮油泵进行拆装。
齿轮油泵主要由主动齿轮、从动齿轮、泵体、泵盖、轴承、密封件等组成。
其工作原理是：主动齿轮带动从动齿轮旋转，使油液在泵腔内产生压力，通过出口排出。
2. 油泵的拆装步骤（1）准备工作1）检查油泵的外观，确认无损伤、变形等异常情况。
2）准备好拆装所需的工具，如扳手、螺丝刀、锤子、油石等。
（2）拆卸步骤1）松开油泵的固定螺母，取下油泵。
2）拆卸油泵的泵盖，取出轴承、密封件等部件。
3）拆卸主动齿轮和从动齿轮，注意保持齿轮的相对位置。
4）拆卸泵体，取出剩余的密封件、轴承等部件。
（3）清洗与检查1）用煤油或汽油清洗油泵的各个部件，去除油污和杂质。
2）检查各个部件的磨损、损坏情况，如有损坏，应及时更换。
（4）装配步骤1）将清洗干净的泵体、齿轮、轴承、密封件等部件进行装配。
2）装配过程中，注意保持部件的相对位置，确保装配质量。
3）装配完成后，进行试运转，检查油泵的工作状态。
（5）安装油泵1）将油泵安装到指定的位置。
2）拧紧固定螺母，确保油泵安装牢固。
三、实习收获1. 掌握了齿轮油泵的结构、工作原理以及拆装方法。
2. 提高了实际动手能力，学会了如何进行机械拆装。
3. 培养了独立思考、分析问题和解决问题的能力。
4. 深入了解了机械拆装的基本程序，理解了机床装配工艺。
5. 增强了对液压系统和润滑系统的认识，为今后从事相关工作打下了实践基础。
四、实习总结本次油泵的拆装实习，使我对油泵的结构、工作原理以及拆装方法有了更深入的了解。
在实习过程中，我学会了如何进行机械拆装，提高了实际动手能力。

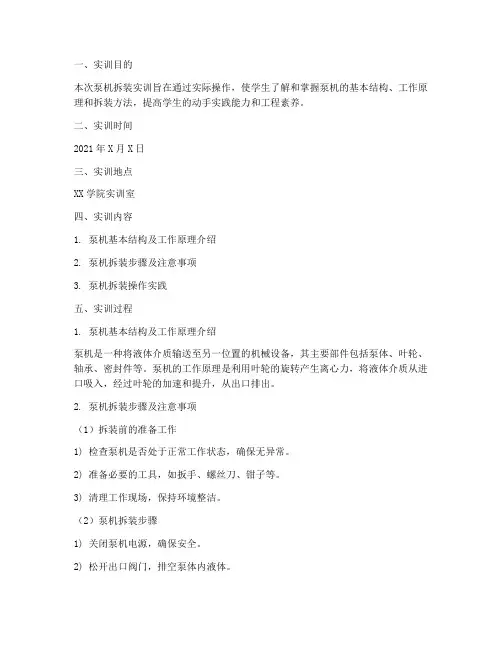

一、实训目的本次泵机拆装实训旨在通过实际操作，使学生了解和掌握泵机的基本结构、工作原理和拆装方法，提高学生的动手实践能力和工程素养。
二、实训时间2021年X月X日三、实训地点XX学院实训室四、实训内容1. 泵机基本结构及工作原理介绍2. 泵机拆装步骤及注意事项3. 泵机拆装操作实践五、实训过程1. 泵机基本结构及工作原理介绍泵机是一种将液体介质输送至另一位置的机械设备，其主要部件包括泵体、叶轮、轴承、密封件等。
泵机的工作原理是利用叶轮的旋转产生离心力，将液体介质从进口吸入，经过叶轮的加速和提升，从出口排出。
2. 泵机拆装步骤及注意事项（1）拆装前的准备工作1) 检查泵机是否处于正常工作状态，确保无异常。
2) 准备必要的工具，如扳手、螺丝刀、钳子等。
3) 清理工作现场，保持环境整洁。
（2）泵机拆装步骤1) 关闭泵机电源，确保安全。
2) 松开出口阀门，排空泵体内液体。
3) 断开进出口管道，防止液体泄漏。
4) 拆卸泵机底座，取出泵体。
5) 拆卸叶轮、轴承、密封件等部件。
6) 检查各部件磨损情况，必要时进行更换。
7) 按照拆卸的相反顺序进行装配。
（3）注意事项1) 拆卸过程中，注意保护泵机内部零件，避免损坏。
2) 严禁在拆装过程中使用蛮力，以免损坏部件。
3) 更换零部件时，确保规格型号正确。
4) 拆卸过程中，注意观察各部件的连接方式，以便在装配时准确无误。
3. 泵机拆装操作实践在实训过程中，学生按照拆装步骤进行实际操作。
在拆装过程中，教师巡回指导，纠正学生的错误操作，确保实训效果。
六、实训总结通过本次泵机拆装实训，学生掌握了泵机的基本结构、工作原理和拆装方法，提高了动手实践能力和工程素养。
以下是实训过程中的一些心得体会：1. 拆装泵机需要耐心和细心，每一步都要认真操作，避免损坏部件。
2. 拆卸过程中，注意观察各部件的连接方式，为装配提供方便。
3. 实训过程中，教师指导作用至关重要，学生的动手能力需要不断加强。
贝朗医疗注射泵拆解分析报告文件编码：版本-修订号：A--01贝朗医疗注射泵拆解分析报告通过对贝朗Perfusor® Space医疗注射泵的拆解分析和详细测绘，对该注射泵的功能原理及结构特点有了初步了解。
现将注射泵的整体结构划分为机壳组件、电池模块、丝杠传动组件、注射器夹持结构、推注座总成、显示与操作单元、主驱动单元等7个组成部分，下面对这7个组成部分的主要功能、性能指标及结构特点等进行详细描述。
1.机壳组件主要功能：形成注射泵整体外观风格；用于保护和固定内部电子及机械部件，承载泵运行时的内作用力，配置注射泵联机插槽及联机锁扣，固定注射泵电源及通讯接口等。
主要性能指标：外观小巧时尚，外形尺寸249× 68 ×152 mm (W×H×D)；防护等级IP22；外壳采用PBT-PC 材料，耐化学性及尺寸稳定性良好。
（PBT-PC是一种塑料合金，它保持了结晶材料PBT的耐化学性、易于成型和热稳定性等特点，有兼备了非结晶材料PC的高韧性和尺寸稳定性。
）主要零件组成：上壳体、下壳体、电池后盖、PCA锁、联机锁扣、机箱地脚、左右铰板、螺钉堵帽等。
主要优点：外观小巧、时尚；卧式结构便于用户操作及观察运行状态；设备联机方便，联机结构紧凑；PCA 偏心锁结构设计简单、操作方便可靠、易于实现。
对于丝杠传动组件的定位和固定，上下壳体不仅提供了用于丝杠传动组件紧固的螺钉安装孔，同时还设置了用于该组件定位的定位孔，以及多处辅助丝杠传动组件定位和固定的定位槽和定位面。
这种设计方式既可以减少紧固螺钉的数量，使得拆装非常方便，同时也大大提高了丝杠传动组件定位的可靠性，最重要的是设计者无需在为减速机构支撑这一钣金件的刚度问题担心，为丝杠传动组件的整体设计减小了压力。
涉及的主要工艺：注塑成型工艺、冲压工艺、精铸不锈钢工艺等。
实现应无难度。
主要工艺难点：上壳体与透明面罩的连接以及联机锁支撑与联机锁板簧的连接，都是通过零件组装后将塑料定位柱热压变形的方式进行固定。
该方式虽然简单可靠，但可操作性较差，如没有专门工装，每个人操作的效果会有很大差异，甚至会造成零件损伤或报废。
（如下图所示的6个亮点，为热压变形成球面的定位柱）2.电池模块主要功能：供电功能。
主要性能指标： 11—16V直流电压输出。
持续供电时间：16.8小时@ 1毫升/小时、16小时@ 5毫升/小时、14小时@ 20毫升/小时。
充电时间：Approx. 3 hours for 80 % ；6 hours for 100 % 。
（数据来源于贝朗产品性能参数表）主要零件组成：电池上壳、电池下壳、电池安装锁、镍氢电池4组、电池充电电路等。
主要优点：电池外壳防护严密；上下壳导向槽及电池安装锁结构使电池模块安装简易，定位准确；下壳上粘贴的拖拽条便于用户对电池的拆卸、拖出；电池充电电路板上设有感应电池开盖的霍尔传感器，设备上电运行时，当出现电池盖脱离扣合位置的情况，设备会发出报警提示。
贝朗医疗注射泵拆解分析报告文件编码：版本-修订号：A--01 涉及的主要工艺：注塑成型工艺、冲压工艺。
主要工艺难点：电池下壳采用注塑成型工艺，将5个电源触片注塑在壳体内部。
难点在于5个电源触片在注塑过程中的定位问题，需要通过与模具制造厂家咨询、沟通。
（电池下壳模型图如下）3.丝杠传动组件主要功能：提供注射泵工作的原动力，在主驱动板的控制下驱动推注座推动及打开，从而完成注射器的推注或装卡。
主要性能指标：性能指标（数据来源于贝朗产品性能参数表）贝朗技术指标值功能性能分析指标值满行程长度120 mm ≥100mm机械精度±0.5% ≤±2%注射速度0.01-1800 ml/h 0.01ml/h—1200ml/h 报警压力范围10—120KPa 9级可调尺寸参数（数据来源于贝朗注射泵测绘）减速机构传动比5:1减速齿轮模数m=0.6两级减速齿轮的齿数及材质电机齿轮：齿数为11，材料为锡青铜。
中间齿轮：齿数为36，材料为尼龙丝杠齿轮：齿数为55，材料为聚甲醛丝杠公称直径M6丝杠螺距P=1mm丝杠有效螺纹长度140mm设计计算电机的极限转速max 222.5r/min 待定电机的极限转速min （因暂无2ml规格注射器，所以暂未计算）待定最大推力87N 待定丝杠传动的机械效率60%（根据国外配件的工艺水平）待定电机最大输出扭矩0.023N.m 待定贝朗医疗注射泵拆解分析报告文件编码：版本-修订号：A--01 计算方法：电机极限速度计算：根据参数性能表可知注射泵最快注射速度为 1800ml/h=30ml/min考虑到此时选用的注射器规格应为 60ml实测60ml注射器满行程长度 89mm（粗测内径为30mm，由此换算满行程长度为84.5mm，考虑到内径测试结果不一定很准确因此以满行程89mm为准）根据注射泵的最快注射速度30ml/min，可推算出丝杠的行程速度为：30ml÷60ml×89mm÷1min=44.5mm/min 44.5mm/min贝朗丝杠公称直径为M6螺距为 1mm传动系统的减速比为 5：1此时电机的转速为：44.5mm/min÷1mm×5=222.5r/min 222.5r/min（max）最大推力计算：计算状态为使用60ml注射器时，输出压力为0.12MPa的情况下。
由上可知60ml注射器内径为30mm，骑截面积为 706.86mm2此时注射液体对注射器活塞的反作用力为：0.12MPa×706.86mm2=84.8N 84.8N实测注射器空载时活塞摩擦力约为 2N由此可知此时丝杠提供的线性最大推力应为：84.8+2≈87N 87N电机最大输出扭矩计算：根据公式T=（F×P）÷（2×3.14）÷60%F为丝杠线性推力，P为丝杠螺距由此计算出电机最大输出扭矩为T=（87N×1mm）÷（2×3.14）÷60% 0.023N.m主要零件组成：1 导杆，2 丝杠齿轮，3 紧固螺钉，4 中间齿轮，5 电机齿轮，6 步进电机，7 码盘，8 减速机构支撑，9 丝杠，10 丝杠螺母，11 驱动滑块。
主要优点：减速机构支撑采用钣金冲压与注塑成型相结合的工艺方式，以钣金材料为支撑骨架，以注塑材料为丝杠、导杆等需要精确定位的零件的配合支撑，使得整个减速的结构形式得以简化，大大减少了零件数量，并且避免了精密加工的难度和组装难度，是整个贝朗注射泵产品机械设计框架中最大的亮点。
丝杠采用一端固定另一端悬浮的设计模式，避免了丝杠组装因同轴度偏差而造成传动效率的损伤，同时也不会对丝杠传动精度造成影响。
导套及丝杠齿轮的定位方式也比较精巧。
贝朗医疗注射泵拆解分析报告文件编码：版本-修订号：A--01 涉及的主要工艺：冲压工艺、注塑成型工艺、机加工艺主要工艺难点：钣金冲压与注塑成型相结合的工艺方式对我们来说是一个新工艺，以往从未接触过，而且从零件的结构复杂程度上看，要达到使用要求应该是有一定难度的，目前该问题正与相关厂家沟通中。
丝杠的加工也是该部件中的一个难点，因为我们目前一直没有找到一个合适的厂家加工丝杠，而且所采购到的丝杠成本都很高，该问题需要今后想办法破解。
4.注射器夹持机构主要功能：主要用于注射器的夹持和固定，识别注射器规格，并检测注射器是否装卡到位。
主要性能指标：活动卡座拉伸行程35mm，最小夹持直径8mm（对应2ml—60ml注射器）最大夹持力为20N，最小夹持力为5N拉伸弹簧自由高度15mm，安装高度20mm，钢丝直径1mm，有效圈数14.5实现原理：夹持力来源于拉伸弹簧的拉力。
注射器识别，依靠活动卡座打开时带动划线电阻位移，从而产生的电阻变化信号，来测定注射器直径从而起到识别注射器的目的。
注射器是否装卡到位检测该部件中共有两处检测，固定卡座依靠注射器凸缘夹持块的开合触发行程开关，从而感知注射器凸缘是否装卡到位。
再有，活动卡座内部含有感应刀片，由专门电机进行驱动，通过刀片与注射器活塞杆接触，从而感知注射器装卡到位。
主要零件组成：（见下图）固定卡座：活动卡座：贝朗医疗注射泵拆解分析报告文件编码：版本-修订号：A--01 主要优点：注射器装卡、固定效果可靠，注射器规格识别效果准确、原理简单。
注射器装卡是否到位检测设计周全，但对同一装卡位置进行2处检测，目的是提高可靠性的允余设计，同时也带来了传动机构及零配件数量的增加。
涉及的主要工艺：注塑工艺、冲压工艺，注塑与冲压结合工艺、机加工艺主要工艺难点：工艺上应不存在大的难点。
5.推注座总成主要功能：在丝杠驱动下推动注射器按照设定的指令完成注射任务。
实时检测注射压力，对超限状态进行反馈报警，并停止运行。
检测注射器装卡是否到位。
通过夹持钳调整注射器活塞杆，使之不会偏离轴线方向。
主要性能指标：推注器最大行程120mm，最大输出推力87N，报警压力设定范围10—120KPa，9级可调。
（丝杠传动结构中已经详述）具体应变片感应压力及夹持钳接触角度应与不同规格、不同内径的注射器建立系列换算关系。
因目前我们注射器规格及品牌不全，该数据暂不罗列。
实现原理：推注器总成通过传动卡销与丝杠驱动滑块相连接，并将电机驱动力传递给推注器。
注射器装卡是否到位是通过推注器前壳上的承压块推动零位码盘，通过光耦检测并结合应变片信号反馈进行判断。
压力值反馈是通过承压快推动应变片，使之发生变形，从而采集其电信号变化量结合函数运算关系进行超限判断。
注射器装卡后活动卡座的感应刀片将注射器推杆推向注射泵内侧，夹持钳向中间扣合形成一个倒V字形，再使注射器推杆向注射泵外侧运动，再加上注射器推杆自身有自动调整的内部作用力，从而将注射器推杆调整到注射器轴线上。
主要零件组成：主要优点：夹持钳的辅助调整及辅助检测使注射器的推注可靠性大大加强。
夹持钳的离合、调整机构设计比较巧妙。
承压块的随形设计更加符合不同规格注射器的外形尺寸要求。
贝朗医疗注射泵拆解分析报告文件编码：版本-修订号：A--01 涉及的主要工艺：注塑工艺、冲压工艺、注塑与冲压结合工艺、双料注塑工艺、压铸铝工艺等。
工艺难点：注塑与冲压结合工艺和双料注塑工艺是我们从未接触过的新工艺，需要我们进一步深入学习和了解。
设计难点：该功能模块在医疗注射泵的整体设计中应该是难度最高的。
首先，在一个狭小的空间范围内集中了3级齿轮减速机构，实现了9个零件的配合联动。
同时还有承压块按入和弹出的双向复位机构，以及承压块触发应变片的力传导机构，还有检测承压块位置的光耦检测机构。
除此之外还有用于夹持钳角度调整的离合机构及复位机构。
再加上电路板，以及为上述机构提供支撑和定位的零件，使整个推注器总成自成一个复杂的运动和检测系统。
