工程制图期末考试复习试题

工程制图期末考试题b及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线通常采用什么颜色？A. 红色B. 蓝色C. 黑色D. 绿色答案：C2. 以下哪个视图不是第一角投影法的基本视图？A. 前视图B. 俯视图C. 左视图D. 右视图答案：D3. 在工程制图中，公差等级分为多少级？A. 10级B. 12级C. 14级D. 16级答案：C4. 螺纹的基本要素不包括以下哪一项？A. 螺距B. 螺纹直径C. 螺纹长度D. 螺纹方向答案：C5. 以下哪个符号不是工程制图中的标准符号？A. 焊接符号B. 表面粗糙度符号C. 尺寸符号D. 颜色代码答案：D6. 工程制图中，剖面图的剖切面通常采用什么线型表示？A. 实线B. 虚线C. 点划线D. 双点划线答案：B7. 以下哪个不是工程制图中的尺寸标注要求？A. 尺寸线应清晰B. 尺寸数字应位于尺寸线上方C. 尺寸数字应与尺寸线垂直D. 尺寸数字应小于尺寸线答案：D8. 在工程制图中，哪个符号表示倒角？A. ⌒B. ⊥C. ∠D. ∟答案：A9. 工程制图中，中心线通常采用什么线型？A. 实线B. 虚线C. 点划线D. 双点划线答案：D10. 工程制图中，以下哪个不是装配图的特点？A. 表示多个零件的组合关系B. 表示零件的内部结构C. 表示零件之间的相对位置D. 表示零件之间的连接方式答案：B二、简答题（每题10分，共30分）1. 简述工程制图中尺寸标注的基本规则。

答案：尺寸标注应遵循“三线一数”原则，即尺寸线、尺寸界线、尺寸数字和尺寸线间距。

尺寸线应清晰，尺寸数字应位于尺寸线上方，与尺寸线垂直，尺寸数字的字体大小应与图纸尺寸相匹配。

2. 解释什么是剖面图，并说明其在工程制图中的作用。

答案：剖面图是一种通过假想的剖切面将物体剖开，只画出剖切面一侧的图形。

它的作用是清晰地展示物体内部结构，帮助设计者和制造者理解复杂零件的内部构造。

3. 描述工程制图中焊接符号的表示方法及其意义。

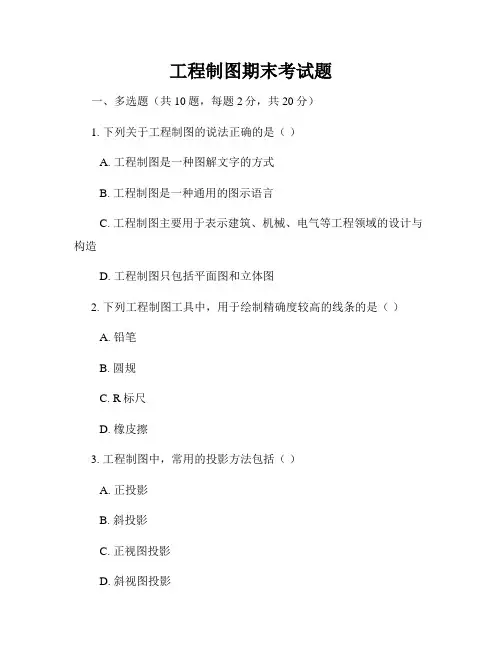

工程制图期末考试题一、多选题（共10题，每题2分，共20分）1. 下列关于工程制图的说法正确的是（）A. 工程制图是一种图解文字的方式B. 工程制图是一种通用的图示语言C. 工程制图主要用于表示建筑、机械、电气等工程领域的设计与构造D. 工程制图只包括平面图和立体图2. 下列工程制图工具中，用于绘制精确度较高的线条的是（）A. 铅笔B. 圆规C. R标尺D. 橡皮擦3. 工程制图中，常用的投影方法包括（）A. 正投影B. 斜投影C. 正视图投影D. 斜视图投影4. 构成工程制图的基本要素包括（）A. 线条B. 符号C. 比例D. 颜色5. 下列关于平面图与立体图的说法正确的是（）A. 平面图是立体图的简化表示B. 立体图比平面图更容易理解C. 平面图只包括二维信息，立体图包括三维信息D. 平面图和立体图在工程制图中具有同等重要性6. 工程制图中，常用的图纸规格有（）A. A0、A1、A2、A3、A4等B. 1:1、1:2、1:5等C. 横向、纵向、正方形等D. 工程制图中没有规定的图纸规格7. 下列关于尺寸标注的说法正确的是（）A. 尺寸标注用于标示对象的尺寸大小B. 要避免尺寸标注的重叠和遮挡C. 尺寸标注可以使用文字或符号标记D. 尺寸标注只需要标明长度，宽度和高度可以省略8. 在工程制图中，常用的投影视图包括（）A. 正投影视图和侧投影视图B. 正投影视图和俯视图C. 俯视图和侧投影视图D. 正投影视图、俯视图和侧投影视图9. 工程制图中，常用的图纸线型包括（）A. 实线、虚线、粗实线、细实线等B. 直线、曲线、折线、多边形等C. 横线、竖线、斜线、直线等D. 水平线、垂直线、斜线、曲线等10. 下列关于工程制图的说法错误的是（）A. 工程制图是一种专业技能，需要专业的培训和实践B. 工程制图可以替代书面文字进行沟通和交流C. 工程制图的质量对工程设计具有重要影响D. 工程制图只涉及机械工程领域，与其他工程领域无关二、填空题（共5题，每题4分，共20分）1. 在工程制图中，常用的三视图投影方法是________。

工程制图期末考试题一、选择题（每题2分，共20分）1. 在工程制图中，下列哪个符号表示螺纹连接？A. ⌒B. @C. ∅D. ⌀2. 标准A4纸的尺寸是多少？A. 210mm x 297mmB. 220mm x 310mmC. 200mm x 290mmD. 210mm x 290mm3. 以下哪种投影法不适用于工程制图？A. 正投影B. 斜投影C. 透视投影D. 轴测投影4. 在工程图中，尺寸线通常使用哪种线型？A. 实线B. 虚线C. 点划线D. 细实线5. 以下哪个视图表示物体的顶面？A. 主视图B. 侧视图C. 俯视图D. 后视图6. 工程图中的断面符号是用来表示什么？A. 材料的类型B. 断面的形状C. 内部结构D. 表面处理7. 在工程制图中，比例尺的作用是什么？A. 表示图形与实物的大小关系B. 表示图形与实物的详细程度C. 表示图形与实物的材质差异D. 表示图形与实物的重量比例8. 以下哪种材料通常不用于制作工程图纸？A. 纸张B. 塑料C. 布D. 木材9. 在工程制图中，尺寸标注的起点通常是哪里？A. 中心线B. 基准线C. 轮廓线D. 轴线10. 以下哪个不是工程制图中常用的尺寸标注？A. 长度B. 宽度C. 面积D. 直径二、填空题（每空1分，共20分）1. 在工程制图中，______线用于表示物体的对称轴或中心线。

2. 工程图中的______是指图形与实物的尺寸比例关系。

3. ______投影法可以直观地展示物体的三个面。

4. 在工程图中，______是用来表示物体表面粗糙度的一种图形符号。

5. ______是指用一系列视图和剖视图来表达物体形状的方法。

6. 工程图中的______是指从一个或多个特定角度观察物体所得到的图形。

7. ______是指在工程图中用来表示物体内部结构的视图。

8. 在工程制图中，______是用来表示物体的外形轮廓。

9. ______是指在工程图中用来表示物体长度、角度等尺寸的标注。

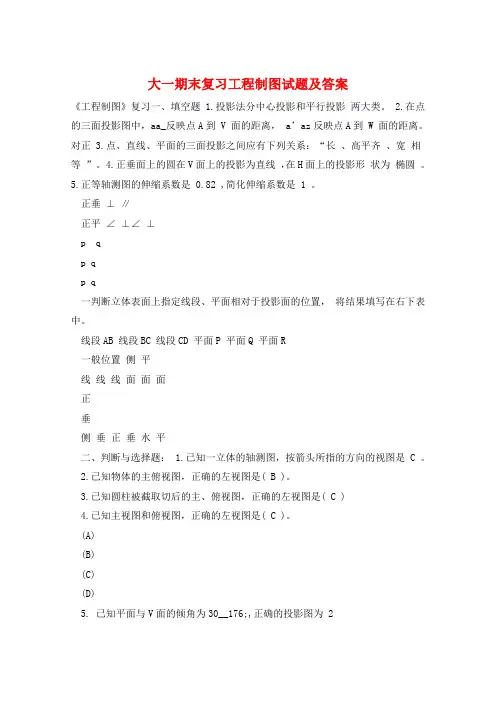

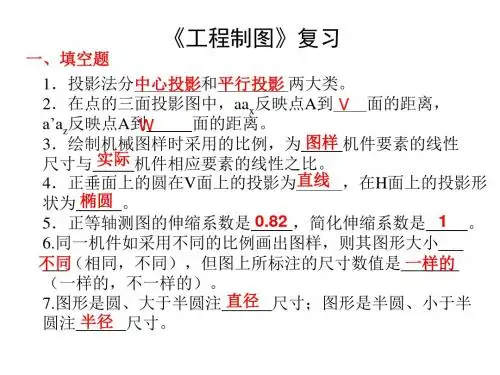

大一期末复习工程制图试题及答案《工程制图》复习一、填空题 1.投影法分中心投影和平行投影两大类。

2.在点的三面投影图中，aa_反映点A到 V 面的距离， a’az反映点A到 W 面的距离。

对正 3.点、直线、平面的三面投影之间应有下列关系：“长、高平齐、宽相等”。

4.正垂面上的圆在V面上的投影为直线，在H面上的投影形状为椭圆。

5.正等轴测图的伸缩系数是 0.82 ,简化伸缩系数是 1 。

正垂⊥ ∥正平∠ ⊥∠ ⊥p qp qp q一判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。

线段AB 线段BC 线段CD 平面P 平面Q 平面R一般位置侧平线线线面面面正垂侧垂正垂水平二、判断与选择题： 1.已知一立体的轴测图，按箭头所指的方向的视图是 C 。

2.已知物体的主俯视图，正确的左视图是( B )。

3.已知圆柱被截取切后的主、俯视图，正确的左视图是( C )4.已知主视图和俯视图，正确的左视图是( C )。

(A)(B)(C)(D)5. 已知平面与V面的倾角为30__176;,正确的投影图为 2。

(1)(2)(3)(4)6. 已知圆锥面上点A、点B、点C和线EF的一个投影，试求其另外两个投影。

7.判断下列各图是否表示平面。

是否 8.正确的左视图是( D )。

否否三、点线面题：1d c10 – 42已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。

b′a′ _c′acb四、立体部分1a (b ) ● c (d ) ● e (f )●●b da●1 (2 )2 f●c ● 3 ●g ●3 (4 )●4 g1 ey1 4● g f 2 ● b(d) y1FⅡ●B ⅢD● ●● ● ● ●Ⅳ●Ⅰ● ●A CE3●e1●a(c)G●2.五、组合体与轴测图z Z_ _o oOyY _3.4六、表达方法1.补全剖视图中所缺轮廓线及剖面线.(2) 将主视图改画成全剖视图，采用适当的剖切平面，并标注剖切位置。

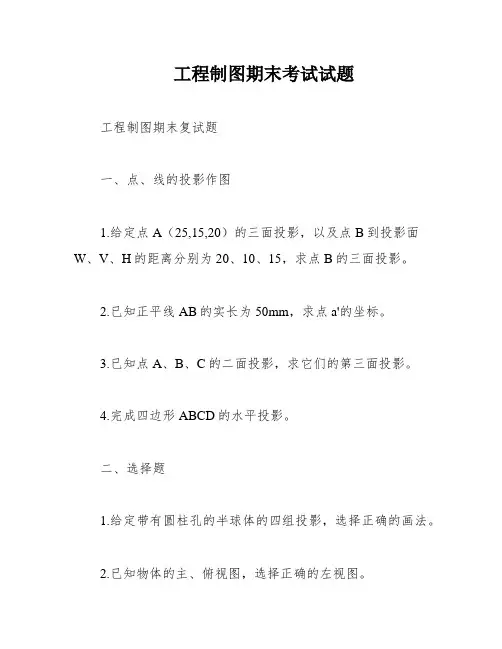

工程制图期末考试试题
工程制图期末复试题
一、点、线的投影作图
1.给定点A（25,15,20）的三面投影，以及点B到投影面W、V、H的距离分别为20、10、15，求点B的三面投影。

2.已知正平线AB的实长为50mm，求点a'的坐标。

3.已知点A、B、C的二面投影，求它们的第三面投影。

4.完成四边形ABCD的水平投影。

二、选择题
1.给定带有圆柱孔的半球体的四组投影，选择正确的画法。

2.已知物体的主、俯视图，选择正确的左视图。

3.给定点A在圆柱表面上，选择正确的一组视图。

4.根据主、俯视图，选择正确的主视图的剖视图。

5.已知圆柱切割后的主、俯视图，选择正确的左视图。

三、相贯线、剖视图、圆弧连接、表面粗糙度
已知圆锥面上点A、点B的一个投影，求它们的另外两个投影。

四、图形作图
补画已知立体的第三视图。

补画平面立体被截切后的水平投影和侧面投影。

补全圆柱被截切后的侧面投影（保留作图线）。

补全相贯线正面投影（保留作图线）。

补画机件三视图所缺的线条（保留作图线）。

五、标注尺寸
标注给定形体的尺寸（按图上实际量取，取整）。

补全组合体的尺寸。

标注组合体的尺寸（按图上实际量取，取整）。

将主视图改为适当的全剖视图。

在中间的图形上，将主视图合适的地方改为全剖视图。

工程制图期末考试笔试题及答案一、选择题（每题2分，共20分）1. 工程制图中，第一角投影法与第三角投影法的主要区别是什么？A. 视图的放置顺序B. 投影线的方向C. 视图的表达方式D. 视图的数量答案：C2. 在工程制图中，尺寸标注应遵循的原则是什么？A. 尺寸线应垂直于所标注的线段B. 尺寸数字应放在尺寸线的上方或外侧C. 尺寸线应与所标注的线段平行D. 所有以上选项答案：D3. 以下哪个不是工程制图中常见的图线类型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，剖面图的作用是什么？A. 表示物体的内部结构B. 表示物体的外部形状C. 表示物体的尺寸D. 表示物体的材料答案：A5. 工程制图中，局部视图与全视图的区别是什么？A. 局部视图只显示物体的一部分B. 全视图显示物体的全部C. 局部视图通常用于复杂物体的表示D. 所有以上选项答案：D6. 工程制图中，尺寸标注的“三要素”是指什么？A. 尺寸线、尺寸数字、尺寸界线B. 长度、宽度、高度C. 直径、半径、角度D. 线性尺寸、角度尺寸、曲线尺寸答案：A7. 在工程制图中，什么是“三视图”？A. 俯视图、侧视图、仰视图B. 正视图、俯视图、侧视图C. 正视图、背视图、侧视图D. 正视图、俯视图、背视图答案：B8. 工程制图中，什么是“剖视图”？A. 用来表示物体内部结构的视图B. 用来表示物体外部形状的视图C. 用来表示物体尺寸的视图D. 用来表示物体材料的视图答案：A9. 在工程制图中，什么是“断面图”？A. 用来表示物体的内部结构的视图B. 用来表示物体的外部形状的视图C. 用来表示物体的尺寸的视图D. 用来表示物体材料的视图答案：A10. 工程制图中，什么是“装配图”？A. 用来表示单个零件的视图B. 用来表示多个零件组合在一起的视图C. 用来表示零件的尺寸的视图D. 用来表示零件的材料的视图答案：B二、简答题（每题10分，共30分）1. 请简述工程制图中尺寸标注的基本规则。

工程制图期末考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线一般不应：A. 与被标注的线段平行B. 与被标注的线段垂直C. 穿过其他尺寸线D. 穿过图线2. 以下哪项不是工程图样的基本要求？A. 清晰B. 准确C. 随意D. 完整3. 投影法中，第一角法和第三角法的区别在于：A. 投影方向不同B. 投影距离不同C. 投影角度不同D. 投影平面不同4. 在工程制图中，剖面图是用来表示：A. 物体的外部形状B. 物体的内部结构C. 物体的尺寸大小D. 物体的材质5. 以下哪种线型表示虚线？A. 细实线B. 粗实线C. 细虚线D. 粗虚线6. 工程制图中，尺寸标注应遵循的原则是：A. 尺寸线应尽可能长B. 尺寸线应尽可能短C. 尺寸线应穿过图线D. 尺寸线应避开图线7. 以下哪个符号表示螺纹？A. ∅B. φC. MD. ∇8. 在工程制图中，以下哪个符号表示焊接符号？A. ∟B. ∵C. ∽D. ∪9. 工程制图中，剖面线通常用于表示：A. 物体的外部轮廓B. 物体的内部结构C. 物体的表面粗糙度D. 物体的尺寸公差10. 以下哪种标注方法不属于尺寸标注？A. 线性尺寸B. 角度尺寸C. 半径尺寸D. 颜色标注二、判断题（每题1分，共10分）1. 工程制图中，图线应尽可能使用粗实线。

（错误）2. 工程制图中，尺寸标注应清晰、准确，不应有歧义。

（正确）3. 工程制图中，剖面线应与剖面线相交。

（错误）4. 工程制图中，虚线表示物体的可见部分。

（错误）5. 工程制图中，焊接符号通常用来表示焊接的类型和位置。

（正确）6. 工程制图中，螺纹的标注应包括螺纹的直径和螺距。

（正确）7. 工程制图中，剖视图可以用来表示物体的内部结构。

（正确）8. 工程制图中，尺寸线应穿过图线。

（错误）9. 工程制图中，剖面线应平行于剖面线。

（错误）10. 工程制图中，尺寸标注应避免尺寸线相交。

（正确）三、简答题（每题5分，共30分）1. 简述工程制图中尺寸标注的重要性。

工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。

答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。

答案：毫米3. 工程制图中，表示物体对称性的符号是________。

答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。

答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。

答案：度符号6. 工程制图中，表示物体厚度的线型是________。

《工程制图》期末考试试卷附答案
一、填空题（总分20分，每空2分）
1.圆规是用来画及圆弧的工具。

2.投影的分类分为投影和平行投影两大类。

3.三面正投影图的作图方法中三等关系是、高平齐和宽相等。

4.两点的相对位置是指空间两个点的、左右、前后的关系。

5.投影面垂直线的投影特性：垂直于某一投影面，与另外两投影面都的直线。

6.求平面立体截交线的方法有和交线法两种。

7.局部投影图只是基本视图的一部分，其断裂边界应当用表示。

8.建筑形体的尺寸分为、定位尺寸、总体尺寸三类。

9.坐标系统有坐标系统和建筑坐标系统两种形式。

10.建筑详图可分为、房间详图和构配件详图三类。

二、作图题（总分80分）
1.已知直线的两面投影，求作第三面投影。

2.已知平面的两面投影，求作第三面投影。

3.已知四棱柱表面上M点的正面投影，求其另外两个投影。

4.已知物体的三视图，画出它的正等轴测图。

5.已知凹槽的三视图，画出它的正等轴测图。

6.已知物体的三视图，画出它的正等轴测图。

7.已知物体的三视图，画出它的斜二轴测图。

8. 已知物体的两视图，补画第三视图。

工程制图参考答案
一、填空题
1.圆
2.中心
3.长对正
4.上下
5.平行
6.交点法
7.波浪线
8.定形尺寸
9.测量
10.节点详图
二、作图题（共80分）
1.
2.
3.
4.
5.
6.
7.
8.。

工程制图的期末试题及答案一、选择题（每题2分，共40分）1. 工程制图的基本要求是（）。

A.准确性B.美观性C.可读性D.全部选项2. 在工程制图中，常用的比例尺有（）。

A.1:100B.1:500C.1:1000D.全部选项3. 下列哪个平行投影是工程制图中常用的投影方法（）。

A.正投影B.轴测透视C.斜投影D.全部选项4. 工程制图中标注尺寸的目的是（）。

A.表达尺寸大小B.用于制造C.进行装配D.全部选项5. 下列哪个符号是表示图纸尺寸的标识（）。

A.A0B.B0C.A4D.全部选项6. 下列哪个线型在工程制图中表示投影线（）。

A.实线B.虚线C.点线D.全部选项7. 标准符号（代码）GB/T 1202-2001中规定了（）多种线型。

A.13种B.15种C.17种D.20种8. 下列哪种标注方法常用于表示标准尺寸（）。

A.阴影线标注B.尺寸线标注C.线性标注D.角度标注9. 在工程制图中，常用的曲线有（）。

A.直线B.圆弧C.椭圆D.全部选项10. 下列哪个工程图形可以用来表示物体外观（）。

A.立体图B.剖视图C.缩小图D.全部选项11. 在三视图中，正视图通常用（）表示。

A.右侧视角B.左侧视角C.俯视角D.全部选项12. 工程制图常用的标线方式有（）。

A.直线标线B.波浪线标线C.切线标线D.全部选项13. 视图之间的关系是（）。

A.相对关系B.绝对关系C.相对与绝对两者都有关系D.以上都不是14. 下列哪个工程制图视图是指物体被正视而得到的图形（）。

A.主视图B.副视图C.内视图D.俯视图15. 制图常见的线宽有（）。

A.0.5mmB.0.7mmC.1mmD.全部选项二、填空题（每题5分，共30分）1. 工程制图中缩小比是指绘图时图形的尺寸___比物体实际尺寸小。

2. 平行投影是指物体与作图平面之间的___关系保持，绘制出的图形逼真性较差。

3. 标准符号（代码）GB/T 1185-1982是___符号表示。

《工程制图》期末考试复习题一、判断题，分别判断A—A，B—B，C—C的正确答案，结果填入括号内二、尺寸标注题，标出图中漏标的尺寸(大小直接从图中量取)1.普通细牙螺纹，大径20mm，螺距为1.5，右旋，螺纹公差带代号为5g 6g2.梯形螺纹，大径20mm，螺距为4mm，双线左旋，公差带代号7e试完成三角形ABC的三面投影。

2.求直线AB的真长。

(方法不限)五、截交线与相贯线1.画出侧面投影(6分)2.画出正面投影(6分)六、组合体与剖视图1.补画左视图2.补画左视图3.补画左视图并作全剖视图。

七、读懂微动机构装配图，拆画零件图(共31分)1.工作原理：该机构通过手轮1的旋转，由于螺杆6上螺纹的作用，带动导杆10作左右的微小移动，键12用来限止导杆的转动。

2.回答下列问题，将正确答案填入空格内：(6分)(1)螺杆6作_________________运动；(2)支座8的材料是_______________；(3) 2087Hf是装配图中的________________尺寸，H8是_______________的公差带代号，f7是___________的公差带代号；(4)尺寸190～210的含义是____________。

3.根据装配图拆画支座8的零件图，要求：(25分)(1)根据已给的视图轮廓，补全视图，主视图为半剖视图加局部剖视图，左、俯视图均为半剖视图；(2)补画视图的大小，根据装配图的大小，按1∶1直接量取；(3)不标注尺寸。

参考答案一、判断题(b) (a) (d)二、尺寸标注题三、螺纹标注题(6分)1.五、截交线与相贯线六、组合体与剖视图1. 2.3.七、读懂微动机构装配图，拆画零件图(1)旋转运动(2)铸铝(3)配合孔轴(4)导杆10直线运动的范围3.(25分)一、填空题(每小题1分，共10分)1.工程上常用的图示形式有：正投影图、标高投影图、透视图以及______图。

2.正平面的______投影反映实形。

工程制图期末考试试卷一、选择题（每题2分，共20分）1. 工程制图中，尺寸标注的基本原则是（）。

A. 清晰、准确B. 完整、合理C. 简洁、明了D. 统一、规范2. 在工程制图中，三视图包括（）。

A. 主视图、左视图、俯视图B. 前视图、右视图、顶视图C. 正视图、侧视图、仰视图D. 正视图、俯视图、侧视图3. 以下哪个符号不是工程制图中常用的几何公差符号（）。

A. 直线度符号B. 圆度符号C. 平行度符号D. 正弦度符号4. 工程制图中，线型表示的含义是（）。

A. 材料的硬度B. 材料的厚度C. 材料的粗糙度D. 材料的密度5. 在工程制图中，标注尺寸时，尺寸线应（）。

A. 垂直于被标注的表面B. 平行于被标注的表面C. 与被标注的表面成45度角D. 与被标注的表面成60度角6. 工程制图中，标注角度时，角度的起点应（）。

A. 从尺寸线的起点开始B. 从尺寸线的终点开始C. 从被标注角度的顶点开始D. 从被标注角度的任意一点开始7. 在工程制图中，如果一个零件的表面粗糙度要求较高，应使用（）线型来表示。

A. 细实线B. 粗实线C. 点划线D. 虚线8. 工程制图中，标注尺寸时，尺寸数字应（）。

A. 放在尺寸线的上方B. 放在尺寸线的下方C. 放在尺寸线的左侧D. 放在尺寸线的右侧9. 在工程制图中，如果需要表示一个零件的对称性，可以使用（）。

A. 镜像线B. 对称线C. 虚线D. 点划线10. 工程制图中，标注公差时，公差值应（）。

A. 放在尺寸数字的上方B. 放在尺寸数字的下方C. 放在尺寸数字的左侧D. 放在尺寸数字的右侧二、填空题（每空1分，共20分）1. 在工程制图中，一个完整的尺寸标注应包括尺寸线、尺寸数字和______。

2. 工程制图中，表示零件长度的尺寸通常使用______线型。

3. 当需要表示零件的对称性时，可以使用______线，并在对称线上标注对称符号。

4. 在工程制图中，角度的标注应使用______符号，并从被标注角度的顶点开始。

工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（）√求棱锥面上点的投影，可以利用素线法来做。

（）╳平面立体相贯，相贯线可能是一组也可能是两组。

（）√曲线的投影只能是曲线。

（）╳直线的投影只能是直线。

（）╳平面截割圆柱，截交线有可能是矩形。

（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

工程制图期末考试题及答案机械一、选择题（每题2分，共20分）1. 工程制图中，主视图通常表示物体的哪个面？A. 顶面B. 正面C. 侧面D. 底面答案：B2. 以下哪个不是工程制图中常用的投影法？A. 正投影法B. 斜投影法C. 透视投影法D. 斜二等轴投影法答案：C3. 在工程制图中，尺寸线通常使用什么颜色？A. 黑色B. 蓝色C. 红色D. 绿色答案：A4. 工程制图中，剖面图是用来表示什么？A. 物体的内部结构B. 物体的外部轮廓C. 物体的尺寸D. 物体的装配关系答案：A5. 以下哪个符号不是工程制图中的公差符号？A. ±B. ∅C. ∽D. ∑答案：D6. 工程制图中，螺纹的表示方法是什么？A. 直接用实线表示B. 用虚线表示C. 用点画线表示D. 用双点画线表示答案：C7. 工程制图中，焊接符号通常表示在哪个视图上？A. 主视图B. 俯视图C. 左视图D. 任意视图答案：D8. 在工程制图中，哪个符号用来表示倒角？A. ⊥B. ∟C. ∪D. ∩答案：B9. 工程制图中，虚线表示什么？A. 可见轮廓线B. 不可见轮廓线C. 轴线D. 尺寸线答案：B10. 工程制图中，局部视图的作用是什么？A. 表示物体的局部细节B. 表示物体的外部轮廓C. 表示物体的尺寸D. 表示物体的装配关系答案：A二、填空题（每空2分，共20分）1. 在工程制图中，尺寸标注应遵循的原则是________。

答案：清晰、准确、完整2. 工程制图中，剖面线通常用于表示________。

答案：物体的内部结构3. 在工程制图中，中心线表示________。

答案：物体的对称中心或轴线4. 工程制图中，当两个平面相交时，它们的交线称为________。

答案：边缘线5. 工程制图中，局部放大图的作用是________。

答案：更清晰地展示物体的局部细节6. 工程制图中，圆的直径通常用________表示。

答案：∅7. 工程制图中，螺纹的标注通常包括________。

工程制图期末复习试题
一、点、线的投影作图。

1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。

3、已知：正平线AB的实长为50mm。

求作：a′(一解即可)
4、已知：A、B、C点的二面投影。

求作：A、B、C的第三面投影。

5、完成四边形ABCD的水平投影。

二、选择题：
1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。

2、已知物体的主、俯视图，正确的左视图是（）图。

3、点A在圆柱表面上，正确的一组视图是（）
4、根据主、俯视图，选择正确的主视图的剖视图。

（）
5、已知圆柱切割后的主、俯视图，正确的左视图是（）图。

3、相贯线：
4、剖视图：
5、圆弧连接：
6、表面粗糙度：
四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。

x
z
y H y W
(b')
a'
五、由已知立体的两个视图，补画第三视图。

六、补画平面立体被截切后的水平投影和侧面投影。

八、补全相贯线正面投影。

（保留作图线）
九、补画机件三视图所缺的线条。

（保留作图线）
十三、将主视图改为改为适当的全剖视图。

十四、在中间的图形上，将主视图合适的地方改为全剖视图。
