1 工程制图期末考试试卷

工程制图期末考试题b及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线通常采用什么颜色？A. 红色B. 蓝色C. 黑色D. 绿色答案：C2. 以下哪个视图不是第一角投影法的基本视图？A. 前视图B. 俯视图C. 左视图D. 右视图答案：D3. 在工程制图中，公差等级分为多少级？A. 10级B. 12级C. 14级D. 16级答案：C4. 螺纹的基本要素不包括以下哪一项？A. 螺距B. 螺纹直径C. 螺纹长度D. 螺纹方向答案：C5. 以下哪个符号不是工程制图中的标准符号？A. 焊接符号B. 表面粗糙度符号C. 尺寸符号D. 颜色代码答案：D6. 工程制图中，剖面图的剖切面通常采用什么线型表示？A. 实线B. 虚线C. 点划线D. 双点划线答案：B7. 以下哪个不是工程制图中的尺寸标注要求？A. 尺寸线应清晰B. 尺寸数字应位于尺寸线上方C. 尺寸数字应与尺寸线垂直D. 尺寸数字应小于尺寸线答案：D8. 在工程制图中，哪个符号表示倒角？A. ⌒B. ⊥C. ∠D. ∟答案：A9. 工程制图中，中心线通常采用什么线型？A. 实线B. 虚线C. 点划线D. 双点划线答案：D10. 工程制图中，以下哪个不是装配图的特点？A. 表示多个零件的组合关系B. 表示零件的内部结构C. 表示零件之间的相对位置D. 表示零件之间的连接方式答案：B二、简答题（每题10分，共30分）1. 简述工程制图中尺寸标注的基本规则。

答案：尺寸标注应遵循“三线一数”原则，即尺寸线、尺寸界线、尺寸数字和尺寸线间距。

尺寸线应清晰，尺寸数字应位于尺寸线上方，与尺寸线垂直，尺寸数字的字体大小应与图纸尺寸相匹配。

2. 解释什么是剖面图，并说明其在工程制图中的作用。

答案：剖面图是一种通过假想的剖切面将物体剖开，只画出剖切面一侧的图形。

它的作用是清晰地展示物体内部结构，帮助设计者和制造者理解复杂零件的内部构造。

3. 描述工程制图中焊接符号的表示方法及其意义。

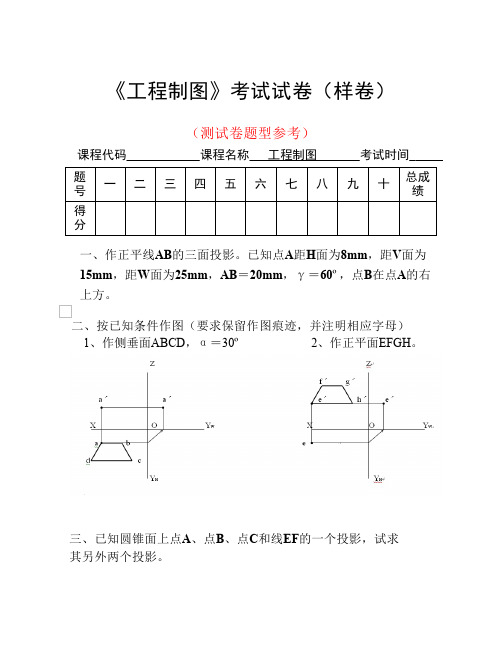

《工程制图》考试试卷（样卷）
（测试卷题型参考）
课程代码 课程名称 工程制图 考试时间
题号一二三四五六七八九十
总成
绩
得
分
一、作正平线AB的三面投影。

已知点A距H面为8mm，距V面为15mm，距W面为25mm，AB＝20mm，γ＝60º，点B在点A的右上方。

二、按已知条件作图（要求保留作图痕迹，并注明相应字母）
1、作侧垂面ABCD，α＝30º
2、作正平面EFGH。

三、已知圆锥面上点A、点B、点C和线EF的一个投影，试求
其另外两个投影。

四、补画平面立体被截切后的水平投影和侧面投影。

五、求圆柱被截切后的侧面投影。

六、补画机件三视图所缺的线条。

（保留作图线）
七、分析图中相贯线是由什么形体相交而成的，并画出其投影。

八、由已知立体的两个视图，补画第三视图。

九、看懂组合体视图，补画出左视图。

十、在指定位置，将主视图改为全剖视图。

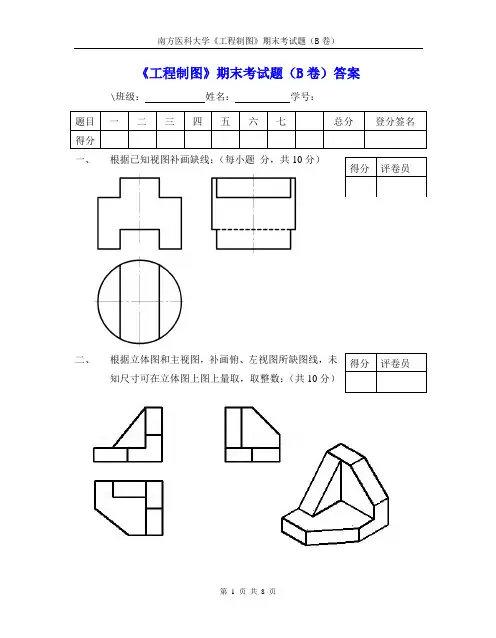

《工程制图》期末考试题（B卷）答案\班级：姓名：学号：_____________题目一二三四五六七总分登分签名得分一、根据已知视图补画缺线：（每小题分，共10分）二、根据立体图和主视图，补画俯、左视图所缺图线，未知尺寸可在立体图上图上量取，取整数：（共10分）得分评卷员得分评卷员三、（一）将主视图改画为全剖视图，左视图画为半剖视得分评卷员图：（共15 分）（二）补齐遗漏尺寸(按1:1的比例从图中量取后取整) （10分）四、填空（每小题1分，共5分）得分评卷员1）画在视图之内的断面图称为重合断面图。

2）标题栏位于图纸的右下角。

3）内、外形都需要表达，而形状又基本对称时，采用半剖视图。

半剖视图的标注方法与全剖视图相同。

4）为了把物体上某些结构在视图上表达清楚，可以将这些结构用大于原图形所采用的比例画出，这种图形称为局部放大图。

五、找出图中的错误，并改正(画在图指定的位置上：（共10 分）外螺纹 内螺纹六、看图回答问题（共40分）（一）选出正确的移出断面（2分）（ a ） （ d ）得分 评卷员得分 评卷员（二）上图所示零件上有 3 个螺纹孔和 2 几锥形孔；零件长、宽、高三个方向的最大尺寸是230 、30 、270 ；A-A剖视图是用 2 个平行剖切平面剖切后得到的全剖视图；主视图①处所指两个圆的直径分别是Ф104和Ф20。

（10分）（三）看懂下面所示的油缸下盖零件图，完成下列问题：（8分）1、主视图采用旋转剖切方法，右边的图形是左视图；2、零件右右两端面比较，加工精度较高的是右端面；3、主视图图内下部画出的阶梯孔，其大孔直径为14 ，深度为8 ；小孔直径为9 ，这种孔共有 4 个。

4、图中尺寸 50r6，查表可知其上下偏差为+0.05、+0.034，其公差为0.016 。

（四）看懂最后页图所示的齿轮轴零件，完成下列问题（每小题分，共20分）1、在指定位置补图中所缺移出断面图，键槽深3mm。

（3分）2、齿轮轴零件图使用的表达方法有：局部剖主视图，局部放大图，移出断面图，尺寸标注等（4分）3、已知与φ20f7 （es=-0.02mm,ei=-0.041mm）相配合的孔为φ20H8，其上下偏差为ES=+0.033mm，EI=0mm，分别画出轴、孔的公差带图，指出二者的配合制度，并求出最大间隙和最小间隙或最大过盈和最小过盈；公差带图：配合制度：基孔制的间隙配合；最大间隙0.074 ；或最大过盈\ ；最小间隙0.021 ；或最小过盈\ ；（8分）4、用“▼”在图中标出长度方向和径向的尺寸主要基准：（2分）5、图中I、II、III处的表面粗糙度是、、。

页眉
《工程制图》课程期末考试试卷参考答案
一、根据立体图，补齐三视图中所缺的图线。

(6分)
页脚
页眉
二、看懂两视图，画出第三视图。

（每题7分，共14分）
1、
2、
页脚
页眉
三、完成下列截断体的三面投影。

(15分)
页脚
页眉
四、画出被截切回转体的第三视图。

(10分)
页脚
页眉
五、根据两视图，求作左视图（15分）
六、标注出下列组合体的尺寸（尺寸数值从图中按1：1量取，并取整数）（12分）
页脚
页眉
七、在指定位置，将主视图改画成全剖视图。

(10分)
页脚
页眉
八、根据立体图，画组合体的三视图，尺寸从立体图中按1：1量取。

（18分）
欢迎您的光临，word文档下载后可以修改编辑。

双击可以删除页眉页脚。

谢谢！单纯的课本内容，并不能满足学生的需要，通过补充，达到内容的完善
页脚。

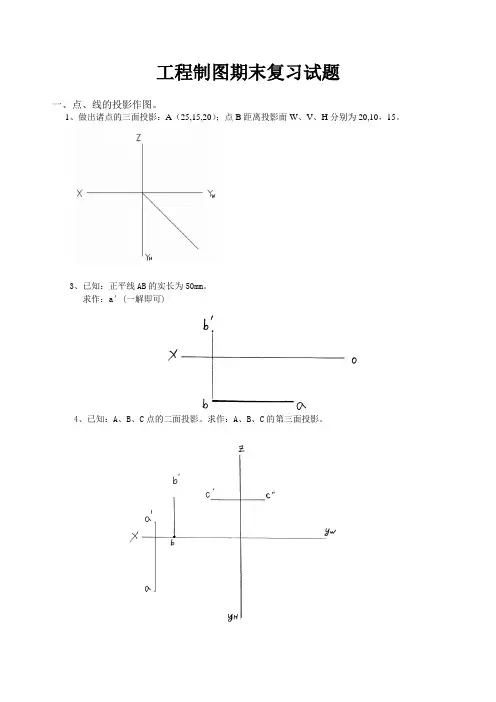

工程制图期末复习试题一、点、线的投影作图。
