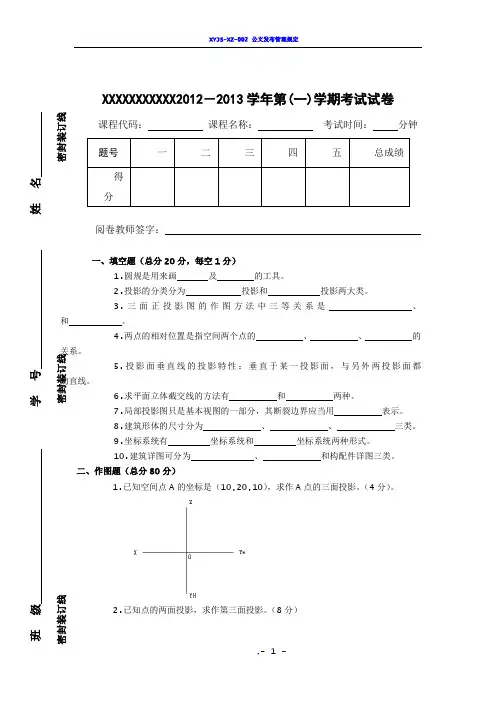

X X X X X X X X X X X 2012－2013学年第(一)学期考试试卷 课程代码： 课程名称： 考试时间： 分钟
阅卷教师签字： 一、填空题（总分20分，每空1分）
1.圆规是用来画 及 的工具。
2.投影的分类分为 投影和 投影两大类。
3.三面正投影图的作图方法中三等关系是 、 和 。
4.两点的相对位置是指空间两个点的 、 、 的关系。
5.投影面垂直线的投影特性：垂直于某一投影面，与另外两投影面都 的直线。
6.求平面立体截交线的方法有 和 两种。
7.局部投影图只是基本视图的一部分，其断裂边界应当用 表示。
8.建筑形体的尺寸分为 、 、 三类。
9.坐标系统有 坐标系统和 坐标系统两种形式。
10.建筑详图可分为 、 和构配件详图三类。
二、作图题（总分80分）
1.已知空间点A 的坐标是（10,20,10），求作A 点的三面投影。（4分）。
2.已知点的两面投影，求作第三面投影。（8分）
3.已知直线的两面投影，求作第三面投影。（6分）
4.已知平面的两面投影，求作第三面投影。(8分)
5.已知四棱柱表面上M 点的正面投影，求其另外两个投影。（8分）
6.已知物体的三视图，画出它的正等轴测图。（8分）
7.已知凹槽的三视图，画出它的正等轴测图。（8分）
8.已知物体的三视图，画出它的正等轴测图。（10分）
9.已知物体的三视图，画出它的斜二轴测图。（10分）
10.已知物体的两视图，补画第三视图。（10分）
工程制图（B ）卷参考答案
一、填空题（总分20分，每空1分）
1.圆 圆弧
2.中心 平行
3.长对正 高平齐 宽相等
4.上下 左右 前后
5.平行
6.交点法 交线法
7.波浪线
8.定形尺寸 定位尺寸 总体尺寸
9.测量
建筑 10.节点详图 房间详图
二、作图题（共80分）
1.(4分）
2.（8分）
班 级 学 号 姓 名
密封
装订线
密
封装
订线
密封
装订线
3.（6分）
4.（8分）
5.（8分）
6.（8分）
7.（8分）
8.（10分）
9.（10分）
10.（10分）
