第八章标准件和常用件【内容概要】本章的重点介绍了螺纹连接、键联结、齿轮、轴承、弹簧等常用件和标准件的规定画法。
难点是螺纹连接和轴承的规定画法，学习本章时要注意对国家标准的正确理解和一些标准数据的查阅方法。
此外，本章中的螺纹连接、齿轮啮合、键联结等所涉及的知识已不是单独的零件，而是逐渐向部件过渡的典型装配结构，其目的是为下一步学习装配图打下基础，要熟练掌握这些装配结构的规定画法。
第一讲螺纹及螺纹联结（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形，牙型角为60°。
②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。
在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。
(如图8-1所示)图8-1 螺纹参数③线数：形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
（2）螺纹的规定画法①外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。

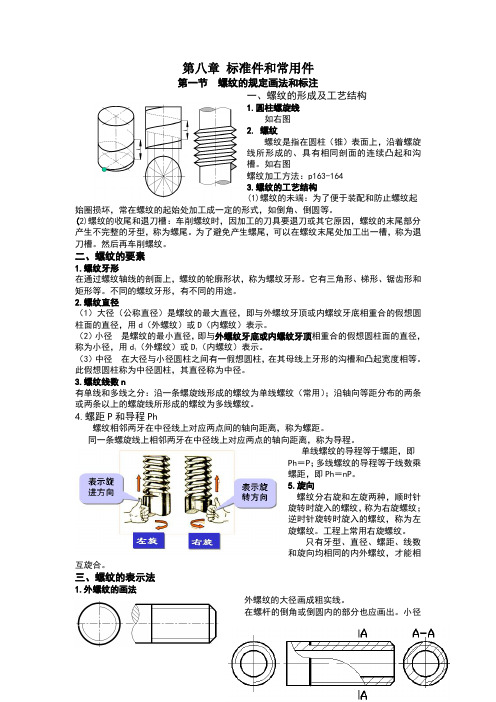

第八章标准件和常用件第一节螺纹的规定画法和标注一、螺纹的形成及工艺结构1.圆柱螺旋线如右图2. 螺纹螺纹是指在圆柱（锥）表面上，沿着螺旋线所形成的、具有相同剖面的连续凸起和沟槽。
如右图螺纹加工方法：p163-1643.螺纹的工艺结构(1)螺纹的未端：为了便于装配和防止螺纹起始圈损坏，常在螺纹的起始处加工成一定的形式，如倒角、倒圆等。
(2)螺纹的收尾和退刀槽：车削螺纹时，因加工的刀具要退刀或其它原因，螺纹的末尾部分产生不完整的牙型，称为螺尾。
为了避免产生螺尾，可以在螺纹末尾处加工出一槽，称为退刀槽。
然后再车削螺纹。
二、螺纹的要素1.螺纹牙形在通过螺纹轴线的剖面上，螺纹的轮廓形状，称为螺纹牙形。
它有三角形、梯形、锯齿形和矩形等。
不同的螺纹牙形，有不同的用途。
2.螺纹直径（1）大径（公称直径）是螺纹的最大直径，即与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，用d（外螺纹）或D（内螺纹）表示。
（2）小径是螺纹的最小直径，即与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径，称为小径，用d1（外螺纹）或D1（内螺纹）表示。
（3）中径在大径与小径圆柱之间有一假想圆柱，在其母线上牙形的沟槽和凸起宽度相等。
此假想圆柱称为中径圆柱，其直径称为中径。
3.螺纹线数n有单线和多线之分：沿一条螺旋线形成的螺纹为单线螺纹（常用）；沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为多线螺纹。
4.螺距P和导程Ph螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。
同一条螺旋线上相邻两牙在中径线上对应两点的轴向距离，称为导程。
单线螺纹的导程等于螺距，即Ph＝P；多线螺纹的导程等于线数乘螺距，即Ph＝nP。
5.旋向螺纹分右旋和左旋两种，顺时针旋转时旋入的螺纹，称为右旋螺纹；逆时针旋转时旋入的螺纹，称为左旋螺纹。
工程上常用右旋螺纹。
只有牙型、直径、螺距、线数和旋向均相同的内外螺纹，才能相互旋合。
三、螺纹的表示法1.外螺纹的画法外螺纹的大径画成粗实线。
