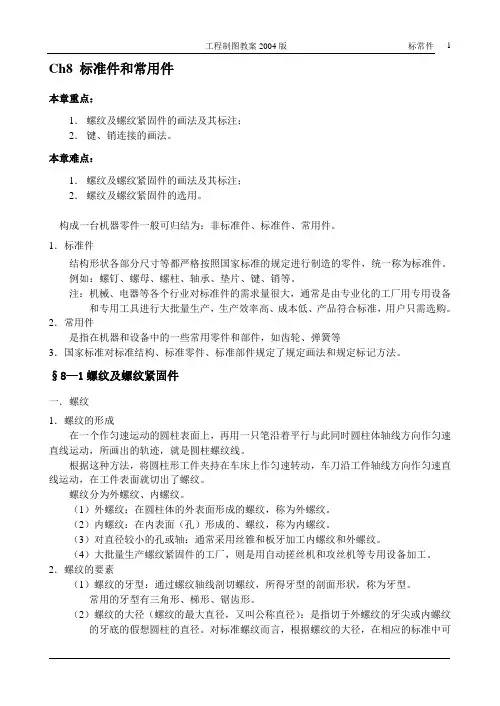

Ch8 标准件和常用件本章重点：1．螺纹及螺纹紧固件的画法及其标注；2．键、销连接的画法。
本章难点：1．螺纹及螺纹紧固件的画法及其标注；2．螺纹及螺纹紧固件的选用。

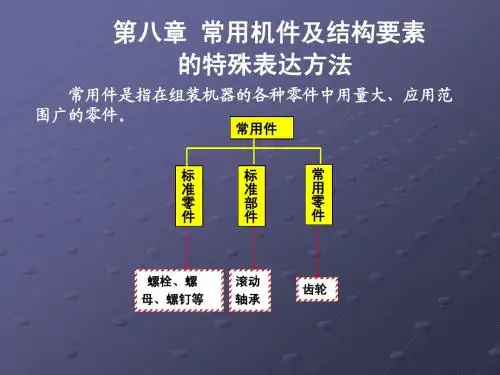

构成一台机器零件一般可归结为：非标准件、标准件、常用件。
1．标准件结构形状各部分尺寸等都严格按照国家标准的规定进行制造的零件，统一称为标准件。
例如：螺钉、螺母、螺柱、轴承、垫片、键、销等。
注：机械、电器等各个行业对标准件的需求量很大，通常是由专业化的工厂用专用设备和专用工具进行大批量生产，生产效率高、成本低、产品符合标准，用户只需选购。
2．常用件是指在机器和设备中的一些常用零件和部件，如齿轮、弹簧等3．国家标准对标准结构、标准零件、标准部件规定了规定画法和规定标记方法。
§8—1螺纹及螺纹紧固件一．螺纹1．螺纹的形成在一个作匀速运动的圆柱表面上，再用一只笔沿着平行与此同时圆柱体轴线方向作匀速直线运动，所画出的轨迹，就是圆柱螺纹线。
根据这种方法，将圆柱形工件夹持在车床上作匀速转动，车刀沿工件轴线方向作匀速直线运动，在工件表面就切出了螺纹。
螺纹分为外螺纹、内螺纹。
（1）外螺纹：在圆柱体的外表面形成的螺纹，称为外螺纹。
（2）内螺纹：在内表面（孔）形成的、螺纹，称为内螺纹。
（3）对直径较小的孔或轴：通常采用丝锥和板牙加工内螺纹和外螺纹。
（4）大批量生产螺纹紧固件的工厂，则是用自动搓丝机和攻丝机等专用设备加工。
2．螺纹的要素（1）螺纹的牙型：通过螺纹轴线剖切螺纹，所得牙型的剖面形状，称为牙型。
常用的牙型有三角形、梯形、锯齿形。
（2）螺纹的大径（螺纹的最大直径，又叫公称直径）：是指切于外螺纹的牙尖或内螺纹的牙底的假想圆柱的直径。
对标准螺纹而言，根据螺纹的大径，在相应的标准中可以查到这种螺纹的小径和中径（中径是指一假想圆柱表面的直径，在大径和小径之间，其母线通过牙型上的沟槽和凸起宽度相等的假想圆柱面的直径）等尺寸，所以通常只标注大径。
（3）螺纹的旋向：螺纹的旋向可分为左旋和右旋两种。
