变频器培训班资料

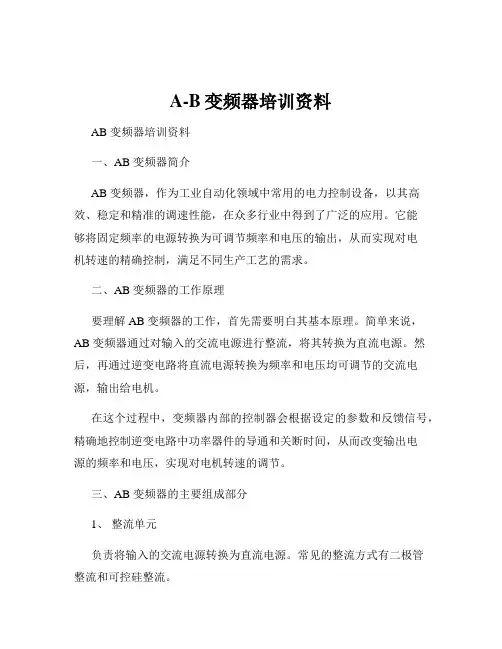

A-B变频器培训资料AB 变频器培训资料一、AB 变频器简介AB 变频器，作为工业自动化领域中常用的电力控制设备，以其高效、稳定和精准的调速性能，在众多行业中得到了广泛的应用。

它能够将固定频率的电源转换为可调节频率和电压的输出，从而实现对电机转速的精确控制，满足不同生产工艺的需求。

二、AB 变频器的工作原理要理解 AB 变频器的工作，首先需要明白其基本原理。

简单来说，AB 变频器通过对输入的交流电源进行整流，将其转换为直流电源。

然后，再通过逆变电路将直流电源转换为频率和电压均可调节的交流电源，输出给电机。

在这个过程中，变频器内部的控制器会根据设定的参数和反馈信号，精确地控制逆变电路中功率器件的导通和关断时间，从而改变输出电源的频率和电压，实现对电机转速的调节。

三、AB 变频器的主要组成部分1、整流单元负责将输入的交流电源转换为直流电源。

常见的整流方式有二极管整流和可控硅整流。

2、滤波单元对整流后的直流电源进行滤波，以减少电压波动和纹波，提供稳定的直流电压。

3、逆变单元这是变频器的核心部分，由多个功率器件（如 IGBT）组成。

通过控制功率器件的开关状态，将直流电源转换为交流电源。

4、控制单元包括硬件和软件两部分，负责接收各种输入信号（如速度给定、电机反馈等），进行运算处理，并输出控制信号来控制逆变单元，实现对电机的调速控制。

5、驱动单元为逆变单元中的功率器件提供驱动信号，确保其正常工作。

6、保护单元用于监测变频器的工作状态，如过流、过压、过热等，并在出现异常情况时及时采取保护措施，以保护变频器和电机的安全。

四、AB 变频器的参数设置正确设置变频器的参数是确保其正常运行和满足工艺要求的关键。

以下是一些常见的参数设置：1、基本参数电机参数：如电机额定功率、额定电压、额定电流、额定转速等。

变频器额定参数：变频器的额定容量、额定输入电压、额定输出电压等。

2、控制参数控制方式：选择合适的控制方式，如 V/F 控制、矢量控制等。

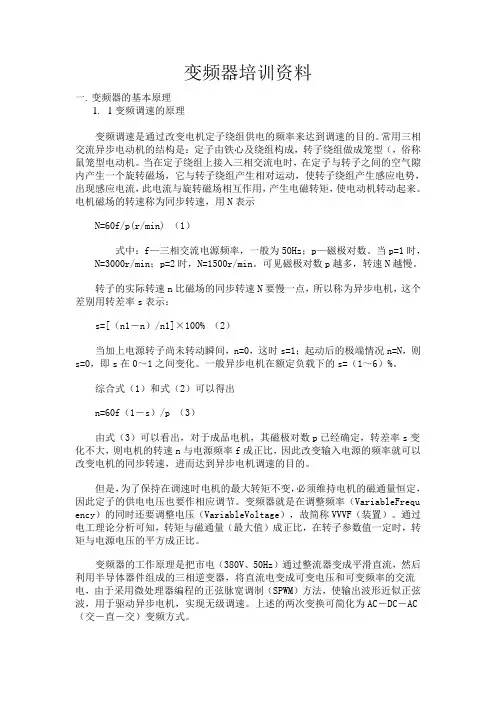

变频器培训资料一.变频器的基本原理1.1变频调速的原理变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。

常用三相交流异步电动机的结构是：定子由铁心及绕组构成，转子绕组做成笼型（，俗称鼠笼型电动机。

当在定子绕组上接入三相交流电时，在定子与转子之间的空气隙内产生一个旋转磁场，它与转子绕组产生相对运动，使转子绕组产生感应电势，出现感应电流，此电流与旋转磁场相互作用，产生电磁转矩，使电动机转动起来。

电机磁场的转速称为同步转速，用N表示N=60f/p(r/min) （1）式中：f—三相交流电源频率，一般为50Hz；p—磁极对数。

当p=1时，N=3000r/min；p=2时，N=1500r/min。

可见磁极对数p越多，转速N越慢。

转子的实际转速n比磁场的同步转速N要慢一点，所以称为异步电机，这个差别用转差率s表示：s=[（n1－n）/n1]×100% （2）当加上电源转子尚未转动瞬间，n=0，这时s=1；起动后的极端情况n=N，则s=0，即s在0～1之间变化。

一般异步电机在额定负载下的s=（1～6）%。

综合式（1）和式（2）可以得出n=60f（1－s）/p （3）由式（3）可以看出，对于成品电机，其磁极对数p已经确定，转差率s变化不大，则电机的转速n与电源频率f成正比，因此改变输入电源的频率就可以改变电机的同步转速，进而达到异步电机调速的目的。

但是，为了保持在调速时电机的最大转矩不变，必须维持电机的磁通量恒定，因此定子的供电电压也要作相应调节。

变频器就是在调整频率（VariableFrequ ency）的同时还要调整电压（VariableVoltage），故简称VVVF（装置）。

通过电工理论分析可知，转矩与磁通量（最大值）成正比，在转子参数值一定时，转矩与电源电压的平方成正比。

变频器的工作原理是把市电（380V、50Hz）通过整流器变成平滑直流，然后利用半导体器件组成的三相逆变器，将直流电变成可变电压和可变频率的交流电，由于采用微处理器编程的正弦脉宽调制（SPWM）方法，使输出波形近似正弦波，用于驱动异步电机，实现无级调速。

汇报人：日期:CATALOGUE目录•变频器基础概念•变频器技术特性与性能•变频器的应用案例•变频器的安装、调试与维护•变频器的发展趋势与前沿技术•总结与展望01变频器基础概念定义变频器是一种电力调节设备，用于改变交流电机的电源频率和电压，从而实现对电机速度的精确控制。

工作原理变频器通过接收控制信号，调整内部电力电子器件的开关状态，从而改变输出电源的频率和电压。

通过调整电源的频率，可以精确控制电机的转速。

同时，变频器还可以提供过载、过流等保护功能，确保电机的安全运行。

变频器定义与工作原理按电压等级分类可分为V/F控制变频器、矢量控制变频器和直接转矩控制变频器等，各具有不同的控制精度和应用范围。

按控制方式分类按用途分类变频器的分类节能降耗提高生产效率延长设备使用寿命易于实现自动化变频器在工业应用中的重要性02变频器技术特性与性能调速范围宽调速精度高调速平稳030201能量回馈部分变频器支持能量回馈功能，将电动机在制动过程中产生的能量回馈到电网，进一步提高节能效果。

节能效果显著通过调节电动机的运行速度，使其与负载需求相匹配，从而降低电动机的能耗。

高效运行变频器可优化电动机的运行状态，降低其运行电流和铜损，提高运行效率。

短路保护当变频器输出端发生短路时，变频器会迅速切断输出，保护电路免受损坏。

同时，还会发出报警信号，提醒操作人员及时处理故障。

过载能力强变频器通常具有一定的过载能力，能够在短时间内承受超过额定电流的负载，保证电动机正常运行。

过流保护当电动机电流超过设定值时，变频器会自动降低输出频率或切断输出，保护电动机免受损坏。

过热保护变频器内部设有温度传感器，当变频器温度过高时，会自动降低输出频率或切断输出，防止设备过热损坏。

变频器的过载能力及保护特性03变频器的应用案例变频器在风机、泵类负载中的应用节能效果显著运行平稳高精度控制动态响应快简化操作流程变频器在机床主轴控制中的应用故障自诊断网络化控制实现同步控制变频器在自动化生产线中的应用04变频器的安装、调试与维护电源要求安装步骤调试前准备调试步骤日常维护故障排除变频器的日常维护和故障排除05变频器的发展趋势与前沿技术03典型案例分析01高压大容量技术概述02技术挑战与解决方案高压大容量变频器技术1 2 3数字化技术网络化技术智能化技术数字化、网络化与智能化技术模块化设计集成化与模块化的结合集成化设计集成化与模块化设计技术06总结与展望变频器基本原理变频器安装与调试变频器参数设置与优化变频器故障诊断与排除培训内容总结变频器技术应用展望01020304高效节能自动化与智能化行业应用拓展高性能与小型化持续学习实践操作拓展相关知识交流与合作未来学习与发展建议WATCHING。

•培训背景与目的•高压变频器基础知识•高压变频器选型与配置•高压变频器安装调试与操作维护目录•故障诊断与排除方法•应用案例分析与讨论•总结回顾与展望未来发展趋势01培训背景与目的广泛应用技术发展市场需求030201高压变频器应用现状培训目标与意义通过培训，使学员掌握高压变频器的基本原理、结构组成和工作原理。

熟悉高压变频器的操作、调试、维护及故障排除方法。

提高学员对高压变频器选型、安装、调试、运行和维护的实际操作能力。

通过培训，推广高压变频器在节能降耗方面的应用，促进节能减排事业的发展。

掌握基本原理熟悉操作维护提升技能水平推广节能技术培训对象及要求培训对象培训要求02高压变频器基础知识高压变频器定义及分类定义分类工作原理与结构组成工作原理高压变频器采用交-直-交的工作方式。

首先将工频交流电源通过整流器转换成直流电源，然后再将直流电源转换成频率、电压均可控制的交流电源以供给电动机。

结构组成高压变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

额定输入电压额定输出电压额定输出电流额定输出频率功率因数效率主要性能指标参数03高压变频器选型与配置选型原则及注意事项01020304负载类型额定功率电压等级环境条件主电路控制电路参数设置通讯接口硬件配置与参数设置选择适合的控制方式，如V/F 控制、矢量控制等，实现电机的精确控制。

控制方式保护功能调速范围人机界面根据需要选择保护功能，如过流保护、过压保护、欠压保护等，确保电机的安全运行。

根据负载特性和控制要求，设置合适的调速范围，满足生产工艺要求。

选择适合的人机界面，方便操作人员进行参数设置和监控。

软件功能选择及优化04高压变频器安装调试与操作维护安装前准备工作及注意事项确认安装环境准备安装工具检查设备注意事项调试过程检查项目清单电源检查通讯检查参数设置功能测试注意事项在操作过程中，应注意安全，避免触电、烫伤等危险情况的发生。

变频器培训资料一、概述变频器是一种能够调节电机电源频率和电压的电子装置，广泛应用于工业生产中的电机控制领域。

本文将为读者介绍变频器的基本原理、应用领域以及培训资料的内容。

二、变频器的基本原理变频器通过改变输入电源的频率和电压来控制电机的转速，进而实现电机运行的控制。

其基本原理可以分为三个过程：输入电路、逆变器和输出电路。

1. 输入电路：接入电网的交流电源经过整流后，得到直流电源供应给逆变器。

2. 逆变器：逆变器将直流电源转换成高频交流电源，控制输出电源的频率和电压。

3. 输出电路：输出电路将逆变器产生的高频交流电源转换成所需要的低频交流电源，供给电机运行。

三、变频器的应用领域1. 工业生产变频器在工业生产中广泛应用于电机的运行控制，具有节能、调速范围广、运行平稳等优点。

例如，在风机、水泵、空压机等设备中，通过变频器的控制可以实现根据需求调整运行速度，达到节能的目的。

2. 交通运输变频器也可以应用于交通领域，如电动汽车、地铁等交通运输工具。

通过变频器的控制，可以调节马达的转速，实现车速的调节和控制，提高交通工具的性能和舒适度。

3. 家用电器家用电器中的电机控制也可以采用变频器来实现。

例如空调、冰箱、洗衣机等家电产品，在变频器的调控下，可以根据不同的使用需求实现不同的运行模式，提升产品的智能化程度和用户体验。

四、变频器培训资料内容变频器培训资料通常包括以下方面的内容：1. 变频器的工作原理和基本组成：全面介绍变频器的结构、原理以及各个模块之间的关联。

2. 变频器的安装和调试：详细说明变频器的安装方法、接线要求，并介绍变频器的参数设置和调试过程。

3. 变频器的故障诊断与维修：指导读者如何快速定位和排除变频器故障，并介绍常见的故障类型及其解决方法。

4. 变频器的参数调整与优化：提供调整变频器参数以达到最佳运行效果的方法和技巧，发挥变频器的最大潜力。

5. 变频器的应用案例分析：通过实际应用案例，展示变频器在不同领域和行业中的成功应用，启发读者的创新思维和应用能力。
