变频器基础讲座【PPT】

变频器基础讲座【PPT】

（一）变频器的基本概念
（1）VVVF：改变电压、改变频率（Variable Voltage and Variable Frequency）的缩写。
（2）CVCF：恒电压、恒频率（Constant Voltage and Constant Frequency）的缩写。各国使用的交流供电电源， 无论是用于家庭还是用于工厂，其电压和频率均为 400V/50Hz或200V/60Hz（50Hz），等等。 通常，把电压 和频率固定不变的交流电变换为电压或频率可变的交流电的 装置称作“变频器”。为了产生可变的电压和频率，该设备 首先要把电源的交流电变换为直流电（DC）。 把直流电 （DC）变换为交流电（AC）的装置，其科学术语为 “inverter”(逆变器)。由于变频器设备中产生变化的电压或频 率的主要装置叫“inverter”，故该产品本身就被命名为 “inverter”，即变频器。变频器也可用于家电等领域。用于 电机控制的变频器，既可以改变电压，又可以改变频率。
（一）变频器的基本概念
2. 部分常用术语中英文对照变频器：
inverter (日本常用)，AC Drive (欧美常用)，Frequency Converter (欧州常用)变流器 converters整流 rectifyingrectification 整流器 rectifier逆变 inverting-inversion 逆变 器inverter 转矩脉动 torque pulsation 脉宽调制 (PWM) pulse width modulation 谐波 harmonic 矢量控制(VC) vector control 直接转矩控制(DTC) direct torque control 四象限运行 Four quadrant operation再生(制动) Regeneration直流制动 d.c braking漏电流 leak current滤 波器 filter电抗器 reactor电位器 potentiometer编码器 encoder, PLG (pulse generator)定子 stator转子rotor

变频器基础知识培训PPT课件

变频器基础知识培训PPT课件

2、功率柜
功率柜中主要包括网侧逆变 器、转子侧逆变器以及 Crowbar电路，网侧逆变器 和转子侧逆变器是由两个结 构相同的以背靠背连接的三 相PWM逆变器构成，同时逆 变器之间并联有直流母线滤 波电容。Crowbar电路实现 了电网故障时对变频器和发 电机的保护，同时保证顺利 通过电网低电压穿越。
步骤如下： 第一步：网侧逆变器上电（此时直流母线电压为900到1000V） 第二步：网侧逆变器控制（此时直流母线电压显示为100%） 第三步：同步 第四步：并网发电（此时可手动给定有功功率，不宜过大） 第五步：转子侧停机（注意：操作此步骤之前，须将有功功率设置为0） 第六步：网侧停机 手动停止风机后，本地手动运行测试完毕，可交与远程控制。 注：本地自动运行须在手动运行成功后方可操作。
直接接触电路板。 14、在处理光纤时要非常小心。在拔下光纤时，要抓住连接头，而不是光纤本身。 由于光纤对灰尘
非常敏感，请不要用手触摸光纤的端部。光纤允许的最小弯曲半径是35 mm。
2、双馈变频器主电路单线图
三、变频器结构及各模块介绍
REN双馈变频器分以下四部分：
1、并网柜 2、功率柜 3、控制柜 4、电抗器柜
1、并网柜
1.1、网侧开关 1.2、充电开关 1.3、铝壳电阻 1.4、刀熔开关 1.5、并网开关（主断路器） 1.6、定子接触器 1.7、电压传感器（包括电网侧和定子侧） 1.8、防雷器
用于变频器外围开关 器件逻辑顺序控制， 与主控进行远程通讯 控制，与DSP进行内 部通讯控制，以完成 变频器的故障保护和 启停控制。
3.3、微型断路器
二次回路控制开关 包括控制柜总电源、柜内
照明灯、24V直流电源、 散热风扇、UPS、加热器 等。
3.4、接触器

2024版变频器技术培训课件pptx

2024版变频器技术培训课件pptx
详细讲解程序调试的步骤和方法，包括单步执行、断点调试、实 时监视等。
调试技巧与经验分享
分享在调试过程中积累的技巧和经验，如如何快速定位问题、如 何解决常见错误等。
17
04
变频器选型、安装与 调试
2024/1/25
18
选型原则及注意事项
负载特性
根据负载类型（如恒转矩、变转矩）、 负载变化范围及启动频率等选择合适 的变频器。
逐一测试各项功能，如正反转、多段速、模 拟量输入/输出等，确保功能正常。
负载试车
常见问题处理
在空载试车正常后，逐步增加负载进行试车， 观察变频器运行情况和负载响应。
针对调试过程中出现的常见问题，如过流、 过压、欠压等，分析原因并采取相应的处理 措施。
2024/1/25
21
05
变频器维护保养与故 障排除
2024/1/25
8
变频器分类及应用领域
新能源领域
如风力发电、太阳能发电等新能源设备的驱动和控制。
其他领域
如楼宇自动化、智能家居等领域的驱动和控制。
2024/1/25
9
02
变频器硬件组成与结 构
2024/1/25
10
主电路结构
整流电路
将交流电转换为直流电， 通常采用三相桥式不可控 整流电路。
2024/1/25
和腐蚀性气体。
2024/1/25
安装空间
预留足够的空间以便于 散热和维护。
电源连接
通讯接口
按照规范连接电源，确 保接地良好，避免电磁
干扰。
根据需要连接通讯接口， 如RS485、CAN等，以 便实现远程控制和监控。
20
调试过程及常见问题处理
参数设置

《变频器使用培训》课件

《变频器使用培训》课件

带载调试
在电机带载的情况下，启 动变频器并检查其运行状 态和电机性能。
参数设置
根据实际需求，通过操作 面板或通讯接口对变频器 的参数进行设置和调整。
变频器的调试方法与参数设置
频率设置
设置变频器的输出频率，以满足电机转速的要求。
控制模式设置
选择适合的控制模式，如速度控制、转矩控制等。
变频器的调试方法与参数设置
恢复正常。
05
安全注意事项
操作变频器的安全规范
01
操作前确保电源已断开 ，避免带电操作引发触 电事故。
02
操作时应佩戴合适的防 护眼镜和手套，防止飞 溅物伤害。
03
操作时禁止吸烟、吃东 西，避免意外事故发生 。
04
操作时应遵循先启动后 加负载的原则，避免设 备损坏或人员伤亡。
安全防护措施与设备
03
变频器的使用与维护
变频器的操作面板介绍
操作面板概述
介绍操作面板的组成和功能，包括显 示屏幕、按键、旋钮等。
按键功能说明
显示屏幕内容解读
解释显示屏幕上的各种参数和状态信 息，如频率、电流、电压、故障代码 等。
详细解释每个按键的功能和使用方法 ，如启动、停止、加速、减速等。
变频器的常用功能与参数设置
电缆连接
按照接线图正确连接电源 和电机电缆，确保接线牢 固、安全。
变频器的安装步骤与注意事项
• 接地处理：按照安全规定进行接地处理，确保设备安全运 行。
变频器的安装步骤与注意事项
注意安全
在安装过程中，务必注意安全， 避免触电等事故发生。
遵守规定
遵守相关国家和地区的电气安全 法规和标准。
变频器的安装步骤与注意事项
某工厂操作工在操作变频器时未断开电源，导致 触电事故发生，造成人员伤亡。

变频器技术培训资料(PPT33页)

变频器技术培训资料(PPT33页)
5
• 变频器 • 变频器是交流电气传动系统的一种,是将交流工频
电源转换成电压、频率均可 变的适合交流电机调 速的电力电子变换装置，英文简称VVVF ( Variable • Voltage Variable Frequency） • 变频器的控制对象 • 三相交流异步电机和三相交流同步电机
6
变频调速的优势
10
停车方式
减速停车 变频器接到停止命令后按照减速时间对应曲线逐渐减小输出频率，到0后停机。 注：这种方式最常用，当直流母线电压过高时会自动启动能耗制动，此时需 配置制动单元，否则会报减速过电压 自由停车 变频器接到运行停止命令后，立刻中止输出，负载靠自然阻力停止。 注：变频器故障时的停车方式就是自由停车 减速＋直流制动停车 变频器接到运行停止命令后，按照减速时间对应曲线逐渐减少输出频率，当 到达某一预设频率，即开始直流制动（通脉冲直流）停车，防止电机爬行 注：对于大惯量负载或有定位要求的场合非常适用
– 民用场合，如：宾馆中央空调 – 电网品质恶劣或容量偏小的场合 – 如不选用可能会造成干扰、三相电流偏差大，变频器频繁炸机
• 以下情况要选用交流输出电抗器
– 变频器到电机线路超过100米（一般原则）
• 以下情况一般要选用制动单元和制动电阻
– 提升负载 – 频繁快速加减速 – 大惯量（自由停车需要1min以上，恒速运行电流小于加速电流的
熟较晚
• 模仿直流电机的控制方法，采用矢量坐标变换来实现对异 步电机定子励磁电流分量和转矩电流分量的解耦控制，保 持电机磁通的恒定，进而达到良好的 转矩控制性能，实现 高性能控制。性能优良，控制相同复杂
8
变频器控制算法

启动方式
功能说明
从启动频率启动 变频器输出由0直接变化为启动频率对应的交流电压，而后在此基础上按照 加速曲线逐步提高输出频率和输出电压直到设定频率到达。 注：启动频率不宜过大，否则会造成启动冲击或过流 先制动后从启动频率再启动 变频器先给电机通脉冲直流，使电机保持在停止状态，然后再按照从启动 频率方式直接启动。 注：一般应用在负载初始状态不确定的场合 转速跟踪启动 直接将正在自由旋转的电机或负载由当前速度驱动到预定速度 注：非常适用于水泵的工频变频切换或重要设备的异常停机后的快速恢复

2024版变频器培训PPT课件

2024版变频器培训PPT课件

常见类型及特点
01
02
03
按电压等级分类
高压变频器、中压变频器、 低压变频器。
按功能用途分类
通用变频器、专用变频器、 多功能变频器。
特点
调速范围广、精度高、动 态响应快、节能效果显著 等。
应用领域与市场前景
应用领域
电力、冶金、石油、化工、造纸、食品等各个工业领域。
市场前景
随着工业自动化程度的不断提高，变频器市场需求不断增长， 未来市场前景广阔。同时，变频器技术也在不断发展，更加智 能化、高效化、环保化是未来的发展趋势。
指变频器正常工作所需的电网电压和电流，应与现场供电条件相匹配。
控制精度与动态响应
反映变频器对电机速度、转矩等参数的控制能力，影响传动系统的稳定性。
功能与保护特性
包括过载保护、短路保护、过压/欠压保护等，确保设备安全可靠运行。
不同场景下选型策略
恒转矩负载
对于负载转矩基本恒定的场合，应选用通用 型变频器，满足基本调速要求。
01
技术创新
随着电力电子技术和控制理论的发展，变频器将实现更高效、更智能、
更环保的目标。
02 03
应用拓展
变频器将在更多领域得到应用，如新能源、环保、智能制造等；同时， 随着物联网和大数据技术的发展，变频器将实现远程监控和预测性维护 等功能。
产业政策
国家将继续加大对节能减排和绿色发展的支持力度，推动变频器等节能 技术的研发和应用；同时，各行业也将加强节能减排工作，提高能源利 用效率。
正确接线方法和检查流程
按照电气图纸接线
01
根据电气图纸要求，正确连接变频器的输入、输出、控制等线
路。
检查接线端子和紧固件
02

变频器知识培训PPT

变频器知识培训PPT

常见问题及故障处理
过压故障
引发变频器过电压故障的几个因素
4、变频器硬件问题引发的过电压 电压检测回路异常，导致过电压。 制动单元损坏、制动电阻烧断、制动电阻阻值选配不合适。 变频器逆变单元出现故障引发的过电压故障。
常见问题及故障处理
欠电压故障
通常变频器报欠电压故障，由网侧电压波动引发居多 交流电网电压偏低。 交流进线缺相、比如某一相快熔熔断。
变频器一般参数设置
参数 5 数字输入/输出
5-10 端子 18 数字输入 [8] 开始 针对启动/停止命令选择启动。
5-11 端子 19 数字输入 [10] 反向 更改电机主轴的旋转方向。选择逻辑 1 执行反向。反向信号只更改旋转方向。它并 不激活启动功能。
5-12 端子 27 数字输入 [2]惯性停车 电机保持自由运动模式。
6-60 端子 X30/8 输出 选项和功能与参数参数 6-50端子42输出同。
变频器一般参数设置
参数 14 特殊功能
14-22 工作模式 [2] 初始化 将所有参数值都复位为默认设置， 变频器将在下一次上电期间复位。参数 14-22 工作模式也会恢复为 默认设置。
14-52 风扇控制 [0]自动 如果选择 [0] 自动 ，则仅当变频器内部温度介于35 °C到大 约55 °C的范围内时，风扇才会运行。 [1] 启动 50%。 [2] 启动 75%。 [3] 启动 100%。
3、变频器启动初期正常，但在加速过程中报出过电流 其主要原因则多集中在变频器加速时间设置过短、电动机额定电流值设置于实际不符偏小，转矩补 偿）设定较高等参数设置欠妥上。
常见问题及故障处理
过压故障
引发变频器过电压故障的几个因素
1 、 设计选型不当引发的过电压问题 变频器输出侧电缆超出变频器允许长度，由于电缆分布电容的影响，电压反射造成变频器过电压。 变频器输出侧选配了不合适的滤波器件， 导致变频器过电压。 ２、 调试不当引发的过电压问题 电机减速时间设定过短，导致过电压（多见于负载惯量大的设备上）。 大功率通风机运行中，管道阀门突然变化情况，导致变频器过电压。 电机名牌数据设置不正确，也可能导致过电压。

《变频器的基本知识》课件

《变频器的基本知识》课件

02
变频器的应用
变频器在工业自动化中的应用
01
02
03
自动化生产线
变频器用于控制生产线上 各种电机的速度，实现生 产线的自动化运行。
机器人技术
变频器用于控制机器人的 运动速度，实现精确的位 置控制和动作控制。
包装机械
变频器用于控制包装机械 的电机速度，实现精确的 包装过程。
变频器在节能领域的应用
医疗器械
变频器用于控制医疗器械的运行速度 ，如CT机、核磁共振仪等。
0电机功率选择变频器
确保变频器的额定电流能够满足电机的需求 ，同时考虑到电机的启动电流。
考虑控制精度和动态响应
根据实际需要选择具有较高控制精度和动态 响应的变频器。
选择合适的电压等级
根据电源电压和电机电压选择合适的电压等 级，以确保变频器能够正常工作。
人工智能技术
人工智能技术将与变频器技术实现深度融合，进一步提高系统的自 适应性、预测性和智能性。
THANK YOU
定期检查和维护
定期检查变频器的运行状态，保持其 清洁、干燥，及时处理异常情况。
变频器的维护与保养
01
02
03
04
定期清理
定期清理变频器表面灰尘和杂 物，保持其清洁。
检查接线
定期检查变频器的接线是否松 动或破损，如有异常应及时处
理。
定期更换滤网
根据需要定期更换变频器散热 风扇的滤网，以保证散热效果
。
考虑环境因素
根据使用环境选择适应的变频器，如温度、 湿度、振动等。
变频器的使用注意事项
确保电源电压在规定范围内
变频器的电源电压应在规定范围内， 避免超出范围导致损坏。
避免在恶劣环境下使用

变频器技术讲座PPT培训课件

变频器技术讲座PPT培训课件

变频器的选型原则
根据电机功率选择变频器
确保变频器的额定电流大于或等于电机的额定电流。
根据控制精度选择变频器
如果需要精确控制速度，选择具有高控制精度的变频器。
根据负载类型选择变频器
根据不同的负载类型（如恒转矩负载、恒功率负载等）选择合适的 变频器。
变频器的使用方法
设置参数
根据实际需求，合理设置 变频器的参数，如频率、 电流、电压等。
启动与停止
按照规定的操作顺序启动 和停止变频器，避免因操 作不当导致设备损坏。
故障处理
当变频器出现故障时，应 立即停机检查，并根据故 障代码进行相应的处理。
变频器的维护与保养
定期检查
定期检查变频器的外观、接线、 散热风扇等是否正常。
清理灰尘
定期清理变频器内部和外部的灰 尘，保持设备清洁。
更换元件
根据需要，定期更换变频器内部 的元件，如电容、电阻等。
THANKS FOR WATCHING
感谢您的观看
变频器的主要应用领域
总结词
列举变频器在各行业的典型应用案例，如冶金、化工 、纺织等。
详细描述
变频器作为一种高效、智能的电力控制设备，广泛应用 于各个行业。在冶金行业，变频器可用于轧钢机的速度 控制，提高产品质量和节能降耗；在化工行业，变频器 可用于泵和风机的流量和压力控制，实现工艺流程的自 动化；在纺织行业，变频器可用于控制织机的转速，提 高织物质量和生产效率。此外，变频器还广泛应用于电 梯、空调、洗衣机等家电领域，改善用户体验和节能减 排。
过载保护
当电动机过载时，变频器会自动 降低输出频率或电压，以保护电
动机不受损坏。
过电流保护
当输出电流超过额定值时，变频器 会自动切断输出或降低输出频率， 以保护逆变器和电动机不受损坏。

变频器基础知识培训ppt课件完整版

变频器基础知识培训ppt课件完整版
变频器基础知识培训ppt 课件完整版
目录 CONTENT
• 变频器概述 • 变频器工作原理与结构 • 变频器参数设置与调试方法 • 变频器选型与应用案例分析 • 变频器维护保养与故障排除技巧 • 总结回顾与展望未来发展趋势
01
变频器概述
定义与发展历程
定义
变频器是一种电力电子设备，通过改 变电源频率来控制交流电动机的速度 和转矩。
直流中间电路的滤波是电感，直流中间电路 输出电流是脉动的直流电流，直流环节等效 于恒流源。
交-交变频器
交-直-交变频器
直接将固定频率的交流电变换成频率、电压 均可调的交流电。
先把工频交流电源通过整流器转换成直流电 源，然后再把直流电源转换成频率、电压均 可控制的交流电源以供给电动机。
03
变频器参数设置与调试 方法
和离网控制。
智能家居
如空调、冰箱、洗衣机 等家用电器的节能和智
能控制。
变频器市场现状及前景
市场现状
目前，全球变频器市场规模不断扩大，市场竞争日益激烈。同时，随着技术的不断进步和应用领域的不断拓展， 变频器产品的种类和功能也越来越丰富。
市场前景
未来，随着工业4.0、智能制造等概念的深入推广，以及新能源、智能家居等领域的快速发展，变频器市场将迎 来更加广阔的发展空间。同时，随着人工智能、大数据等技术的融合应用，变频器产品的智能化和网络化水平也 将不断提升。
过压故障
输入电压过高或减速时间过短引 起，应调整输入电压或延长减速 时间。
欠压故障
输入电压过低或缺相导致，应检 查输入电源及缺相保护。
过热故障
散热系统不良或环境温度过高造 成，应检查散热系统并改善环境
温度。
排除方法和预防措施分享

培训体系 变频器培训(PPT)

培训体系 变频器培训(PPT)

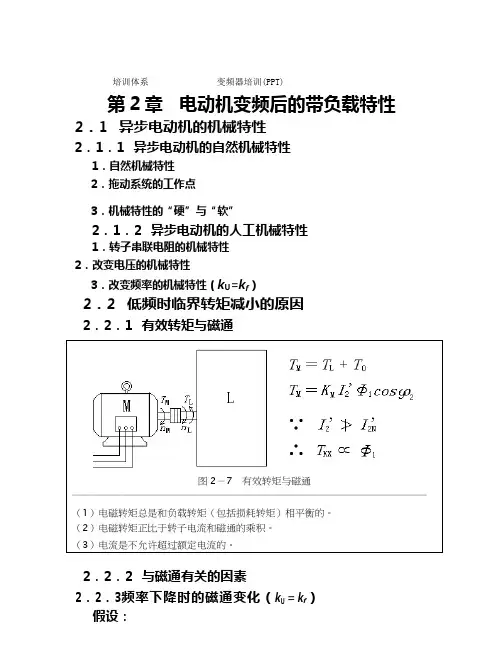

培训体系变频器培训(PPT)第 2 章电动机变频后的带负载特性2．1 异步电动机的机械特性2．1．1 异步电动机的自然机械特性1．自然机械特性2．拖动系统的工作点3．机械特性的“硬”与“软”2．1．2 异步电动机的人工机械特性1．转子串联电阻的机械特性2．改变电压的机械特性3．改变频率的机械特性（k U=k f）2．2 低频时临界转矩减小的原因2．2．1 有效转矩与磁通图2－7 有效转矩与磁通――――――――――――――――――――――――――――――――――――（1）电磁转矩总是和负载转矩（包括损耗转矩）相平衡的。

（2）电磁转矩正比于转子电流和磁通的乘积。

（3）电流是不允许超过额定电流的。

2．2．2 与磁通有关的因素2．2．3频率下降时的磁通变化（k U＝k f）假设：图 2－10 转矩提升量的定义 a ）基本 U ∕f 线 b ）转矩提升量――――――――――――――――――――――――――――――――――基本 U ∕f 线：k U ＝k f 时的 U ∕f 线。

基本频率：与最大输出电压对应的频率。

转矩提升量： U C %＝ UC ×100%（1）ΔU ＝30V ［I 1＝I 1N ］（约 30～40V ） （2）≈ U 1X －ΔU 1当 k U ＝k f ，I 1＝I 1N 时，在不同频率下的磁通量f X （Hz ） U 1X （V ） Φ1X （%） f X （Hz ） U 1X （V ） Φ1X （%）50 380 100 20 152 87 40 304 98 10 76 66 30 228 945 38 232．3．1 V ／F 控制的基本思想1．设置转矩提升功能 2．转矩提升后的 U ∕f 线3．转矩提升存在的问题2．3．2 变频器提供的 U ∕f 线1．U ∕f 线的类型之一 2．U ∕f 线的类型之二 3．U ∕f 线的类型之三4．自动转矩提升2．3．3 关于预置转矩提升功能的讨论1．转矩提升量的初定（1）满负荷时的最大提升量为：U C %＝10%（2）测量负载在运行过程中的最大负荷率： ξmax %＝×100%≈×100%（3）转矩提升量约为：U C %＝10%×ξmax %＝0.1ξmax %（4）根据运行情况进行调整。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

All Rights Reserved, Copyright 2004-2007 DongFang Hitachi., Ltd.
1- 2
变频器分类（1）
按电压等级分： 通用变频器：1kV以下 中压变频器：1kV~3kV 高压变频器：3kV以上
All Rights Reserved, Copyright 2004-2007 DongFang Hitachi., Ltd.
1- 2
形式
功率器件
电压源型与电流源型比较
电流源型
多电平串联电压源型
器件采用IGCT或SGCT，额定电压6500V，一般每个 器件采用IGBT，额定电压1700V，每个单元由两个模块 桥臂采用三只串联，总共需要18只；成本高，用量小 组成单向全桥，6kV/5级总共30只；用量大，技术成熟 18脉冲，输入谐波大 两电平，dv/dt大，需加电抗器，噪音大 30脉冲以上，谐波小于4% 多电平，准正弦，dv/dt小，无需电抗器，噪音小
1- 3
比如有一台泵, 带100%负载时所需的流 量为 700ton/h。 在电机由工频电流驱 动恒速运转的情况下, 用调节阀来控制流量, 这时, 扬程为图中的A （140m）, 耗电量为C点 （450kW）。
节能原理（4）
对泵、风机进行调速控 制, 可获得明显的节能 效果, 原理如右图所示。
All Rights Reserved, Copyright 2004-2007 DongFang Hitachi., Ltd.
1- 2
变频器分类（3）
按电平数分： 两电平变频器：输出波形只有两个电平 三电平变频器：中性点钳位，输出三个电平 多电平变频器：多个低压模块串联，多电平
两电平
三电平
多电平
All Rights Reserved, Copyright 2004-2007 DongFang Hitachi., Ltd.
1- 2
变频器分类（1）
按逆变中间环节分： 交 交 变频器：没有直流环节，通过可控整 流方式直接变频 交直交变频器：有直流环节，通过可控开关 逆变改变频率
直流回路
整流回路
（可控或不控）
逆变电路
All Rights Reserved, Copyright 2004-2007 DongFang Hitachi., Ltd.
1- 2
变频器分类（2）
按有无低压回路分： 高低高变频器：有低压环节，通过变压器降 压，逆变后再升压 高 高 变频器：用多个低压器件串联直接将 高压逆变，无低压环节
高低高变频器
高高变频器
All Rights Reserved, Copyright 2004-2007 DongFang Hitachi., Ltd.
1- 3
H
H2’ H1 H2 C
η2
节能原理（3）
R2
B A
R1
n1
η1
风机的正常工作点为A，当风量需要 从Q1调到Q2时，采用挡板调节，管网特 性曲线由R1改变为R2，其工作点调至B 点，其功率为OQ2BH2’所围成的面积， 其功率变化很小，而其效率却随之降低。 当采用变频调速时，可以按需要升 降电机转速，改变设备的性能曲线，图 中从n1到n2,其工作点调至C点，使其参 数满足工艺要求，其功率为OQ2BH2所 围成的面积，同时其效率曲线也随之平 移，依然工作在高效区。由于功率随转 速3次方变化，故节能效果显著。 节能量P＝（ H2’－H2）× Q2
1- 3
节能原理（5）
通过变频器进行 调速控制时, 扬程 为图中的 B点 （100m）, 耗电量 则为D点（340kW）。 可节省的功率为 450kW-340kW=110kW。
All Rights Reserved, Copyright 2004-2007 DongFang Hitachi., Ltd.
n2
Q
0
Q2
Q1
风机、水泵(平方根转矩负载) 的相似定律－变速前后流量、压 力、功率与转速之间关系为：
Q1/Q2=n1/n2
H1/H2=（n1/n2）2 P1/P2=（n1/n2）3
All Rights Reserved, Copyright 2004-2007 DongFang Hitachi., Ltd.
整流脉冲数 输出电平
效率
运行方式 控制方式 厂家
由于需要均压电阻，效率较低
四象限运行，能量可回馈 无速度传感器矢量控制 仅AB
模块之间串联，无需均压，效率较高
一、三象限运行，无法实现能量回馈 无速度传感器矢量控制/VF控制 国内外几十个品牌
电流型
电压型
All Rights Reserved, Copyright 2004-2007 DongFang Hitachi., Ltd.
东方日立（成都）电控设备有限公司
东方日立用户培训资料
变频器基础
赖成毅 2009年11月
东方日立（成都）电控设备有限公司
目录
1 2 3 4
变频器基本知识 变频器原理
变频器特殊功能 变频器故障保护
致力于中国变频事业的新发展
变频器基础知识
1
1- 1
变频器定义
将固定不变的工频交流电变换为电压或频率可变 的交流电的装置
1- 2
变频器分类（2）
按直流回路储能方式分： 电流型变频器：直流储能器件为电感，直接 控制电流 电压型变频器：直流储能器件为电容，控制 电压基波幅值和频率
相交流
交流3相 50Hz
电流源型
电压源型
All Rights Reserved, Copyright 2004-2007 DongFang Hitachi., Ltd.
变频调速节能的一般原理
风机性能曲线 Q－流量：单位时间内进入风 机的气体体积；H－压力：单 位气体通过风机后所获得的能 量；P－流体功率，P＝QH； η=流体功率/轴功率
管网特性曲线 管网阻力H＝KQ2
其中K为管网总阻力系数 风机在运行时，其工作点是风机 H-Q曲线与管网H-Q曲线的交点
All Rights Reserved, Copyright 2004-2007 DongFang Hitachi., Ltd.
1- 3
节能原理（1）
ห้องสมุดไป่ตู้
P=Kp*n3
P为负载功率 Kp为常数 n为电动机拖动负载的转速 对于风机、泵类平方转矩负 载，电机的输出功率与电机转 速的立方成正比
All Rights Reserved, Copyright 2004-2007 DongFang Hitachi., Ltd.
1- 3
节能原理（2）
