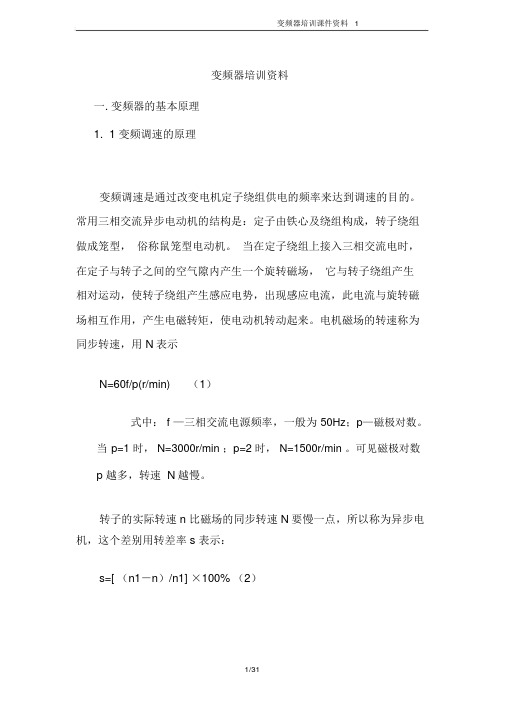

变频器培训资料一. 变频器的基本原理1. 1 变频调速的原理变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。
常用三相交流异步电动机的结构是：定子由铁心及绕组构成，转子绕组做成笼型，俗称鼠笼型电动机。
当在定子绕组上接入三相交流电时，在定子与转子之间的空气隙内产生一个旋转磁场，它与转子绕组产生相对运动，使转子绕组产生感应电势，出现感应电流，此电流与旋转磁场相互作用，产生电磁转矩，使电动机转动起来。
电机磁场的转速称为同步转速，用 N表示N=60f/p(r/min)（1）式中： f —三相交流电源频率，一般为50Hz；p—磁极对数。
当p=1 时， N=3000r/min ；p=2 时， N=1500r/min 。
可见磁极对数p 越多，转速 N越慢。
转子的实际转速 n 比磁场的同步转速 N要慢一点，所以称为异步电机，这个差别用转差率 s 表示：s=[ （n1－n）/n1] ×100% （2）当加上电源转子尚未转动瞬间，n=0，这时 s=1；起动后的极端情况 n=N，则 s=0，即 s 在 0～1 之间变化。
一般异步电机在额定负载下的 s=（1～6）%。
综合式（ 1）和式（ 2）可以得出n=60f （1－s）/p（3）由式（3）可以看出，对于成品电机，其磁极对数p 已经确定，转差率 s 变化不大，则电机的转速 n 与电源频率 f 成正比，因此改变输入电源的频率就可以改变电机的同步转速，进而达到异步电机调速的目的。
但是，为了保持在调速时电机的最大转矩不变，必须维持电机的磁通量恒定，因此定子的供电电压也要作相应调节。
变频器就是在调整频率（ VariableFrequency ）的同时还要调整电压（ VariableVolt age），故简称 VVVF（装置）。
通过电工理论分析可知，转矩与磁通量（最大值）成正比，在转子参数值一定时，转矩与电源电压的平方成正比。
变频器的工作原理是把市电（ 380V、50Hz）通过整流器变成平滑直流，然后利用半导体器件组成的三相逆变器，将直流电变成可变电压和可变频率的交流电，由于采用微处理器编程的正弦脉宽调制（ S PWM）方法，使输出波形近似正弦波，用于驱动异步电机，实现无级2/31调速。
•培训背景与目的•高压变频器基础知识•高压变频器选型与配置•高压变频器安装调试与操作维护目录•故障诊断与排除方法•应用案例分析与讨论•总结回顾与展望未来发展趋势01培训背景与目的广泛应用技术发展市场需求030201高压变频器应用现状培训目标与意义通过培训，使学员掌握高压变频器的基本原理、结构组成和工作原理。
熟悉高压变频器的操作、调试、维护及故障排除方法。
提高学员对高压变频器选型、安装、调试、运行和维护的实际操作能力。
通过培训，推广高压变频器在节能降耗方面的应用，促进节能减排事业的发展。
掌握基本原理熟悉操作维护提升技能水平推广节能技术培训对象及要求培训对象培训要求02高压变频器基础知识高压变频器定义及分类定义分类工作原理与结构组成工作原理高压变频器采用交-直-交的工作方式。
首先将工频交流电源通过整流器转换成直流电源，然后再将直流电源转换成频率、电压均可控制的交流电源以供给电动机。
结构组成高压变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
额定输入电压额定输出电压额定输出电流额定输出频率功率因数效率主要性能指标参数03高压变频器选型与配置选型原则及注意事项01020304负载类型额定功率电压等级环境条件主电路控制电路参数设置通讯接口硬件配置与参数设置选择适合的控制方式，如V/F 控制、矢量控制等，实现电机的精确控制。
控制方式保护功能调速范围人机界面根据需要选择保护功能，如过流保护、过压保护、欠压保护等，确保电机的安全运行。
根据负载特性和控制要求，设置合适的调速范围，满足生产工艺要求。
选择适合的人机界面，方便操作人员进行参数设置和监控。
软件功能选择及优化04高压变频器安装调试与操作维护安装前准备工作及注意事项确认安装环境准备安装工具检查设备注意事项调试过程检查项目清单电源检查通讯检查参数设置功能测试注意事项在操作过程中，应注意安全，避免触电、烫伤等危险情况的发生。
