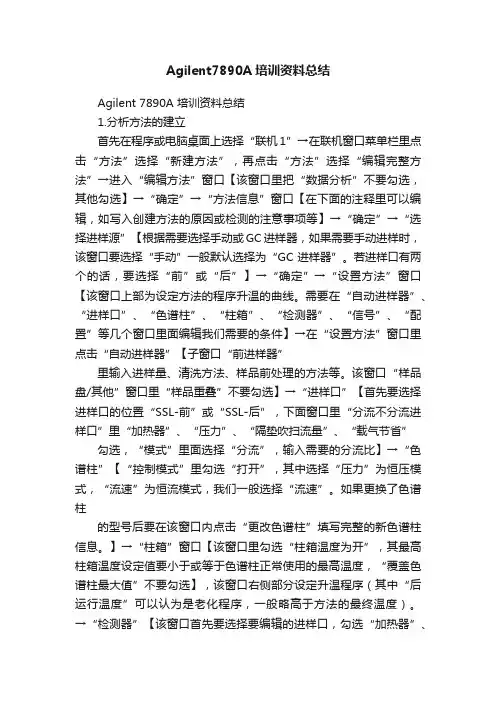

Agilent7890A培训资料总结Agilent 7890A 培训资料总结1.分析方法的建立首先在程序或电脑桌面上选择“联机1”→在联机窗口菜单栏里点击“方法”选择“新建方法”，再点击“方法”选择“编辑完整方法”→进入“编辑方法”窗口【该窗口里把“数据分析”不要勾选，其他勾选】→“确定”→“方法信息”窗口【在下面的注释里可以编辑，如写入创建方法的原因或检测的注意事项等】→“确定”→“选择进样源”【根据需要选择手动或GC进样器，如果需要手动进样时，该窗口要选择“手动”一般默认选择为“GC 进样器”。
若进样口有两个的话，要选择“前”或“后”】→“确定”→“设置方法”窗口【该窗口上部为设定方法的程序升温的曲线。
需要在“自动进样器”、“进样口”、“色谱柱”、“柱箱”、“检测器”、“信号”、“配置”等几个窗口里面编辑我们需要的条件】→在“设置方法”窗口里点击“自动进样器”【子窗口“前进样器”里输入进样量、清洗方法、样品前处理的方法等。
该窗口“样品盘/其他”窗口里“样品重叠”不要勾选】→“进样口”【首先要选择进样口的位置“SSL-前”或“SSL-后”，下面窗口里“分流不分流进样口”里“加热器”、“压力”、“隔垫吹扫流量”、“载气节省”勾选，“模式”里面选择“分流”，输入需要的分流比】→“色谱柱”【“控制模式”里勾选“打开”，其中选择“压力”为恒压模式，“流速”为恒流模式，我们一般选择“流速”。
如果更换了色谱柱的型号后要在该窗口内点击“更改色谱柱”填写完整的新色谱柱信息。
】→“柱箱”窗口【该窗口里勾选“柱箱温度为开”，其最高柱箱温度设定值要小于或等于色谱柱正常使用的最高温度，“覆盖色谱柱最大值”不要勾选】，该窗口右侧部分设定升温程序（其中“后运行温度”可以认为是老化程序，一般略高于方法的最终温度）。
→“检测器”【该窗口首先要选择要编辑的进样口，勾选“加热器”、“H2流量”、“空气流量”、“尾吹流量”、“火焰”，其中H2流量和空气流量比为1：10】→“信号”【“信号源”栏里下拉菜单里选择正确的信号源，如选择“前部信号FID”，“数据采集频率/最小峰宽”下拉菜单里选择合适的档位，我们一般选择“20HZ/.01min”，勾选“保存”】→“配置”【子菜单“其他”里勾选“低速风扇”，“模块”里“SS进样口”选择N2，“尾吹气”里选择N2，“点火补偿”为2.0-6.0PA，“自动进样器”里输入进样针的量程】→在窗口的空白处点击右键，选择“将方法下载的GC”→“确定”→“确定”→菜单里选择“方法”→“方法另存为”选择方法保存路径及命名方法→“确定”。

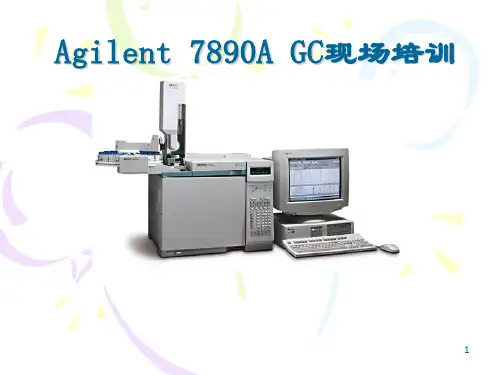

安捷伦7890A-⽓相⾊谱操作⼿册Agilent 7890A GC( For Chemstation B03.01)现场培训教材安捷伦科技有限公司化学分析与⽣命科学事业部⼀、培训⽬的:基本了解7890A硬件操作。
掌握化学⼯作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。
⼆、培训准备：1、仪器设备:Agilent 7890A GC进样⼝: 填充柱进样⼝(PP)；⽑细柱进样⼝(S/SL); 冷柱头进样⼝(COC); PTV进样⼝。
检测器：FID；TCD；u ECD; NPD；FPD。
⾊谱柱：P/N 19091J-433, HP-5⽑细柱：30m,ⅹ320µχ0.25µ注射器：⾃动液体进样器（ALS）⽤10ul注射器或⼿动进样⽤10ul注射器。
进样体积： 1 ul。
２、⽓体准备：FID，NPD，FPD ：⾼纯H2 (99.999%)，⼲燥⽆油压缩空⽓。
uECD:⾼纯N2 (99.999%)载⽓, ⾼纯N2 (99.999%)或⾼纯He (99.999%)。
7890A/GC 化学⼯作站基本操作步骤:(⼀)、开机:1、打开⽓源（按相应的所需⽓体）。
2、打开计算机，进⼊英⽂Windows XP画⾯。
3、打开7890A GC电源开关。
(7890A 的IP地址已通过其键盘提前输⼊进7890A)4、双击桌⾯的“Instrument 1 Online”图标；（或点击屏幕左下⾓“Start”，选择“Program”，选择“Agilent Chemstation”，选择“Instrument 1 Online”，则化学⼯作站⾃动与7890A通讯，进⼊的⼯作站界⾯如下图：（通讯成功后，7890A的Remote 灯亮）5、从“View”菜单中选择“Method and run control”画⾯，点击“Chemstation Status”, ，使其命令前有“√”标志，点击“Full menu”，使之显⽰为“Short menu”来调⽤所需的界⾯。
GC7890A基础知识培训今天学习的主要内容是：1、气相色谱简介；2、进样口；3、色谱柱；4、检测器。
在各个板块中，对气相色谱的基本组成部分进行了重新的学习和认识。
在第一部分“气相色谱简介”一章中，其学习的目的就是介绍气相色谱和安捷伦气相色谱仪的基本概念。
在今天的学习中，气相色谱主要由五个部分组成：载气，进样口，色谱柱，检测器，数据系统。
GC的第一个主要组成部分就是载气，我们常用的载气有氦气、氮气、氢气或者混有甲烷的氩气。
载气的主要作用就是将样品传输到整个系统，在选用载气的过程中，我们需要根据特定的要求及检测器的类型选用合适的载气，气体可以用钢瓶或者气体发生器提供。
在选用气体发生器时，我们需要对气体进行净化和干燥，通过捕集阱可以对气体进行干燥和纯化。
以除去其中的水分，烃类和氧。
这是因为如果气路中含有水分，则会损伤色谱柱，使得降低柱效，是分离效果下降，出现鬼峰等。
如果气路中含有烃类，则会提高检测器的本底输出，增大噪声，所以在做痕量分析的时候，要使用烃类捕集阱。
如果载气含有氧，那么在使用过程中，则会破坏色谱柱的固定相，在ECD中，氧气会降低检测器的性能；在TCD中，氧气会损伤钨丝，造成TCD热丝的永久性损坏，降低了其使用寿命。
所以在使用载气的时候，我们就需要对气体进行纯化和干燥。
例如我们可以用分子筛或者硅胶对水分进行捕集，可以用活性炭对烃类进行捕集，用金属络合物对样进行捕集。
在连接各个捕集阱的时候，气顺序一定要按照水分捕集阱，烃类捕集阱，氧捕集阱的顺序进行连接，千万不可将其顺序颠倒。
这主要是因为烃类捕集阱，氧捕集阱也具有捕集水分的功能，由于烃类捕集阱氧捕集阱很难再生，成本比水分捕集阱高的多，所以捕集阱一定要按顺序安装。
要值得注意的是，在更换安装氧捕集阱之前，要先吹扫管线，在安装时，一定要带气安装。
以防空气中的氧气进入捕集阱中，消耗新的氧捕集阱。
水分捕集阱，烃类捕集阱以及氧捕集阱都属于消耗品，需要定期更换。
Agilent 7890A GC( For Chemstation B03.01)现场培训教材安捷伦科技有限公司化学分析与生命科学事业部一、培训目的:•基本了解7890A硬件操作。
•掌握化学工作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。
二、培训准备：1、仪器设备:Agilent 7890A GC•进样口: 填充柱进样口(PP)；毛细柱进样口(S/SL); 冷柱头进样口(COC); PTV进样口。
•检测器：FID；TCD；u ECD; NPD；FPD。
•色谱柱：P/N 19091J-433, HP-5毛细柱：30m,ⅹ320μχ0.25μ•注射器：自动液体进样器（ALS）用10ul注射器或手动进样用10ul注射器。
•进样体积： 1 ul。
２、气体准备：•FID，NPD，FPD ：高纯H2 (99.999%)，干燥无油压缩空气。
•uECD:高纯N2 (99.999%)•载气, 高纯N2 (99.999%)或高纯He (99.999%)。
7890A/GC 化学工作站基本操作步骤:(一)、开机:1、打开气源（按相应的所需气体）。
2、打开计算机，进入英文Windows XP画面。
3、打开7890A GC电源开关。
(7890A 的IP地址已通过其键盘提前输入进7890A)4、双击桌面的“Instrument 1 Online”图标；（或点击屏幕左下角“Start”，选择“Program”，选择“Agilent Chemstation”，选择“Instrument 1 Online”，则化学工作站自动与7890A通讯，进入的工作站界面如下图：（通讯成功后，7890A的Remote 灯亮）5、从“View”菜单中选择“Method and run control”画面，点击“Chemstation Status”, ，使其命令前有“√”标志，点击“Full menu”，使之显示为“Short menu”来调用所需的界面。
Agilent 7890A 网络化气相色谱仪性能指标色谱性能*•保留时间重现性< 0.008% 或< 0.0008 min•峰面积重现性< 1% RSDAgilent 7890A气相色谱仪是代表最新技术发展水平的色谱仪，可为各种应用提供卓越的性能。
之所以如此，主要是因为使用先进的电子气路控制（EPC）和高精度的柱箱温度控制。
每个EPC 单元都使用专用的进样口和检测器选项进行了优化。
7890A柱温箱的温度控制可以满足快速准确地梯度控温。
总体的热性能提供了最佳的色谱性能，包括峰的对称性、保留时间的重现性和保留指数的准确性。
精确的气路压力控制和准确的温度控制相结合，可以得到出色的保留时间重现性的精度，这是所有色谱检测的基础。
安捷伦的专利微板流路控制技术为色谱分析开创了新的篇章，可靠、无泄漏、柱箱内的毛细管连接可以长期承受GC柱温箱程序升降温往复循环。
7890A GC具有增强的固件可以扩展微板流路控制的功能，以及增强的数据系统软件可简化设置并操作反吹。
这些新的技术使得复杂基质和未知物的分析更为容易，而且通过二维中心切割、检测器分流和色谱柱反吹为常规分析带来了个更高的工作效率和数据的完整性。
7890A GC有先进的监控系统资源（计数、电子记录和诊断）的内置功能。
众所周知Agilent GC 系统具有可靠、耐用和寿命长的特点，安捷伦承诺保证仪器使用十年，使仪器在使用期间低成本运行。
系统性能•支持同时安装：- 两个进样口- 三个检测器（第三个检测器是TCD）- 四个检测器信号•先进的检测器电子线路和全量程的数字化数据输出，使得一次进样中可以对检测器的整个浓度范围（FID为107）的峰实现定量分析•所有的进样口和检测器全面使用EPC，对特殊的进样口和检测器部件的控制范围和分离性能进行了优化•可以安装多达六个EPC模块，提供多达16个通道的EPC控制•压力设定值和控制精度达到0.001 psi，对于低压力的分析提供了更精确的保留时间锁定* 这里是使用带EPC（不分流进样），自动液体进样器和安捷伦的数据系统的7890A，分析十四烷（向柱中进样2 ng）得到的数据，如果使用其他样品或条件结果会有所不同。
Agilent 7890A GC(中文版B03.01C )现场培训教材安捷伦科技有限公司化学分析与生命科学事业部一、培训目的:•基本了解7890A硬件操作。
•掌握化学工作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。
二、培训准备：1、仪器设备:Agilent 7890A GC•进样口: 填充柱进样口(PP)；毛细柱进样口(S/SL); 冷柱头进样口(COC); PTV进样口。
•检测器：FID；TCD；u ECD; NPD；FPD。
•色谱柱：P/N 19091J-433, HP-5毛细柱：30m,ⅹ320μχ0.25μ•注射器：自动液体进样器（ALS）用10ul注射器或手动进样用10ul注射器。
•进样体积： 1 ul。
２、气体准备：•FID，NPD，FPD ：高纯H2 (99.999%)，干燥无油压缩空气。
•uECD:高纯N2 (99.999%)•载气, 高纯N2 (99.999%)或高纯He (99.999%)。
基本操作步骤:(一)、开机:1、打开气源（按相应的所需气体）。
2、打开计算机，进入中文Windows XP画面。
3、打开7890A GC电源开关。
(7890A 的IP地址已通过其键盘提前输入进7890A)4、双击桌面的“仪器1 联机”图标；（或点击屏幕左下角“开始”，选择“程序”，选择“安捷伦化学工作站”，选择“仪器1 联机”，则化学工作站自动与7890A通讯，进入的工作站界面如下图：（通讯成功后，7890A的遥控灯亮）5、从“视图”菜单中选择“方法和运行控制”画面，点击“化学工作站状态”，使其命令前有“√”标志，点击“全部菜单”，使之显示为“短菜单”来调用所需的界面。
（二）7890A配置编辑:1、点击“仪器”菜单,选择“GC 配置…”进入如图所示画面。
在“连接”画面下，输入GC名称：如“GC 7890”；可在“注释”处输入7890A的配置，如“7890GC with FID FPD”。
样品和载气经过柱子后进入87的氢气－空气火焰中。
氢气－空气焰本身只产生少许离子，但是当有机化合物燃烧时，产生的离子数量增加。
极化电压把这些离子吸引到火焰附近的收集极上。
产生的电流与燃烧的样品量在一定范围内成正比。
用一个电流计检测i st er edUn Re gi st er ed载气的选择影响灵敏度，气体的分子量越高，灵敏度越高，如氮气比氦气的灵敏度稍高。
随着氢气流量增加灵敏度会上升到一个值，然后又开始下降。
因此，最优的灵敏度是达到曲线顶点的值。
随着空气流量增加灵敏度上升，然后稳定。
应尽量在稳定开始时操作以节约空气。
实际值应由特定分析操作决定。
Un Re gi st er ed检测器不能操作的情况：Ø温度低于150度Ø空气或氢气流速设定在Off 或0.0Ø点火失败关闭检测器如果关键的检测器气体由于气路或点火失败而关闭，这时除检测器温度和尾吹气流量外，其他均处于关闭状态。
Un Re gi st er edUn Re gi st er ed有两种类型的93通用型FID 接头FID ：通用型管柱；通用型FID U n R e g e r edUn Re gi st er ed即使正常使用，在喷嘴和检测器中也会形成沉积物(通常由色谱柱流失产生的白色二氧化硅或黑色碳灰)。
这些沉积物降低灵敏度并产生色谱噪音和毛刺。
虽然可以清洗喷嘴，但通常更实用的方法时用新的喷嘴取代脏的喷嘴。
如果您确实要清洗喷嘴，一定要小心，不要划伤喷嘴内部，划痕会使FID 的性能下降。
Un Re gi st er ed清洗收集极步骤：1.将两个绝缘片和收集极置于水溶性洗涤剂中，超声5分钟。
2.用尼龙刷子清洗每一部分。
3. 再超声清洗5分钟。
4.用镊子将部件从浴槽中取出，先用热的自来水冲洗，然后用少量色谱级的甲醇冲洗。
5.把部件放在纸巾上晾干。
Un Re gi st er ed清洗喷嘴的步骤：1.用清洗金属丝从喷嘴顶部穿入。
安捷伦气相色谱78901.引言1.1 概述概述安捷伦气相色谱7890是一种广泛应用于化学分析领域的仪器。
它利用气相色谱技术，可以高效地对各种化合物进行分离和定量分析。
安捷伦气相色谱7890具有高灵敏度、高分辨率、宽线性范围以及良好的重现性和稳定性等特点，已成为化学分析领域不可或缺的重要工具。
安捷伦气相色谱7890的工作原理基于样品在气相载气流中的分配和吸附释放作用。
首先，样品通过进样系统被注入到气相色谱柱中，然后在柱子内进行分离。
柱子内部充填有吸附介质，通过调节柱温和流动相的组成，样品中的化合物在柱子中被分离，并通过检测器进行检测和定量。
安捷伦气相色谱7890在许多领域有着广泛的应用。
例如，它可以用于环境监测领域，通过对空气、水和土壤中存在的有机污染物进行分析，帮助我们了解环境中的污染程度。
此外，在食品安全领域，安捷伦气相色谱7890可以用于检测食品中的农药残留物和有害物质，确保食品的安全性。
此外，在药物分析和石油化工等领域，安捷伦气相色谱7890也有着广泛的应用。
相比于传统的色谱技术，安捷伦气相色谱7890具有许多优势。
首先，它具有高灵敏度，能够检测到样品中低浓度的化合物。
其次，它具有高分辨率，能够有效地将样品中的化合物分离出来，避免了复杂的基质干扰。
此外，安捷伦气相色谱7890还具有宽线性范围，能够在不同浓度范围内进行定量分析。
最后，它具有良好的重现性和稳定性，能够保证分析结果的准确性和可靠性。
综上所述，安捷伦气相色谱7890在化学分析领域具有重要的意义和价值。
它的原理和工作原理使其能够高效地对各种化合物进行分离和定量分析，并且在许多领域有着广泛的应用。
展望未来，随着科学技术的不断进步，安捷伦气相色谱7890的发展前景将更加广阔，将会为化学分析领域的研究和应用带来更多的机遇和挑战。
1.2文章结构文章结构部分可以包括以下内容：文章结构部分主要是对整篇文章进行了概述，介绍了文章的组织结构和主要内容安排。
