单级锥齿轮减速器课题设计

单级圆锥齿轮减速器课程设计小结单级圆锥齿轮减速器是机械传动领域中常见的一种传动装置，它通过圆锥齿轮的工作原理将输入轴的高速旋转转换为输出轴的低速旋转，从而实现减速传动的功能。

在工程设计领域，对单级圆锥齿轮减速器的认识和掌握，对于机械工程师和设计师来说是非常重要的。

因此，本文将围绕单级圆锥齿轮减速器的课程设计进行小结，以便读者对该主题有一个清晰的了解。

首先，单级圆锥齿轮减速器的课程设计需要对其工作原理和结构进行深入的研究和分析。

在工程设计领域中，对于任何一种机械装置来说，了解其工作原理和结构是至关重要的。

对于单级圆锥齿轮减速器来说，需要了解其由输入轴、输出轴、圆锥齿轮等部件组成，而圆锥齿轮的齿面设计、啮合角以及啮合线的设计对于减速器的性能有着重要的影响。

因此，在课程设计中，需要对这些内容进行深入的研究和分析，以便为后续的设计工作奠定良好的基础。

其次，单级圆锥齿轮减速器的课程设计还需要进行相关的计算和分析。

在工程设计中，对于机械装置的设计计算是至关重要的，而对于单级圆锥齿轮减速器来说，需要进行的计算内容包括但不限于齿轮的模数、分度圆直径、齿数等。

另外，还需要进行啮合角的计算以及齿轮啮合时的弯曲应力计算等。

这些计算内容对于减速器的设计和性能评估都具有很高的重要性，因此在课程设计中需要对这些内容进行详细的探讨和学习。

再次，单级圆锥齿轮减速器的课程设计还需要进行相关的实验研究。

在工程设计中，实验研究对于理论知识的验证和实际性能的评估具有着非常重要的意义。

对于单级圆锥齿轮减速器来说，可以通过建立相应的实验台来进行相关的实验研究，比如对于齿轮啮合角的测量以及齿轮啮合时的振动、噪音等性能进行测试。

这样可以更加全面地了解减速器的性能，并为后续的设计工作提供参考依据。

最后，单级圆锥齿轮减速器的课程设计还需要进行相关的设计应用。

在工程设计中，对于学到的知识要能够在实际的机械装置设计中得以应用，而对于单级圆锥齿轮减速器来说也不例外。

减速器设计说明书---单级圆锥齿轮减速器目录课程设计任务书（二） (1)第二节传动装置总体设计方案 (2)2.1传动方案 (2)第三节选择电动机 (3)3.1电动机类型的选择 (3)3.2确定传动装置的效率 (3)3.3选择电动机容量 (3)3.4确定传动装置的总传动比和分配传动比 (4)3.5动力学参数计算 (5)第四节V带传动计算 (7)4.1确定计算功率Pca (7)4.2选择V带的带型 (7)4.3确定带轮的基准直径dd并验算带速v (7)4.4确定V带的中心距a和基准长Ld 度 (7)4.5验算小带轮的包角αa (8)4.6计算带的根数z (8)4.7计算单根V带的初拉力F0 (8)4.8计算压轴力Fp (8)第五节减速器蜗杆副传动设计计算 (12)5.1选择材料 (12)5.2按齿面接触疲劳强度进行设计 (12)5.3蜗杆与蜗轮的主要参数与几何尺寸 (13)5.4校核齿根弯曲疲劳强度 (15)5.5验算效率η (15)5.6热平衡计算 (16)第六节轴的设计计算 (17)6.1输入轴设计计算 (17)6.2输出轴设计计算 (23)第七节轴承寿命计算 (31)7.1输入轴轴承 (31)7.2输出轴轴承 (32)第八节键的计算 (34)8.1输入轴与大带轮键连接校核 (34)8.2输出轴与蜗轮键连接校核 (34)8.3输出轴与联轴器键连接校核 (34)第九节联轴器选型 (35)9.1输出轴上联轴器 (35)第十节减速器箱体主要结构尺寸 (36)课程设计任务书（二）1－电动机 2－V带传动 3－单级锥齿轮减速器 4－联轴器5－卷筒6－运输带第二节传动装置总体设计方案2.1传动方案传动方案已给定，前置外传动为普通V带传动，减速器为一级涡轮蜗杆减速器器。

1)该方案的优缺点由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V 带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。

课程设计说明书班级：姓名：学号：0505231111指导教师：目录一、传动方案拟定 (2)二、电动机的选择 (2)三、计算总传动比及分配各级的传动比 (4)四、运动参数及动力参数计算 (5)五、传动零件的设计计算 (6)六、轴的设计计算 (8)七、滚动轴承的选择及校核计算 (10)八、键联接的选择及计算 (13)九、设计小结 (14)十、参考资料目录 (15)传动方案拟定第四组：设计单级圆锥齿轮减速器一、设计任务书设计一混料机传动及直齿圆锥齿轮减速器。

设计参数如下表所示。

1. 减速器输出轴转矩T=80（N•m ） 2．减速器输出轴转速n=140r/min运转方向不变，工作载荷平稳；工作寿命10年，每年300个工作日，每日工作8小时 部件：1电动机 2V 带传动 3减速器 4联轴器 5混料机 传动方案设计如下： 二、电动机选择1、电动机类型的选择： Y 系列三相异步电动机2、电动机功率选择：ηwP Pd =543221ηηηηηη=式中1η、2η、3η、4η、5η依次为V 带传动、齿轮传动轴承、锥齿轮传动、联轴器传动、滚子链轴承的效率。

取η1=0.96、η2=0.99、η3=0.95、η4=0.96、η5=0.99 n=1min 140-∙rKW P P wd 47.4'==ηKW P P d D 59.5'==3、电动机的转速w n 为1min 140-∙r ，按照推荐的合理传动比范围，取V带传动的传动比4~2'1=i ，单级锥齿轮传动的传动比3~2'2=i ，则合理传动比的范围12~4'=i ，故电动机转速的可选范围是'''wd n i n = 'dn =560~16801min -∙r 符合这一范围的同步转速有7501min -∙r 、10001min -∙r 、15001min -∙r ，再跟据计算出的功率，由《机械设计基础课程设计》附录2.1得三种电动机型号。

单级圆锥齿轮减速器设计首先，设计单级圆锥齿轮减速器需要确定传动比。

传动比是指输入轴转速与输出轴转速之比。

根据具体的应用需求，可以确定所需要的传动比。

传动比的确定主要依据工作负载性质和最大转矩要求等因素。

在确定传动比后，可以计算出输出轴的转速。

其次，确定输入轴和输出轴的位置。

单级圆锥齿轮减速器通常由两个圆锥齿轮组成，一个作为输入轴，一个作为输出轴。

因此，需要确定输入轴和输出轴的位置，以便进行齿轮的安装。

然后，根据传动比和输出轴转速，计算出输入轴的转速。

输入轴转速由传动比和输出轴转速决定，通过简单的数学计算即可得出。

接下来，根据输入轴的转速和输出轴的转速，计算出齿轮的模数和齿数。

模数是齿轮尺寸的重要参数，直接决定齿轮的尺寸。

齿数则决定了传动的效果和承载能力。

根据计算公式和材料的强度参数，可以得出合适的齿轮模数和齿数。

然后，根据齿轮的模数和齿数，计算出齿轮的基本尺寸。

齿轮的基本尺寸包括齿顶高度、齿根高度、齿宽等。

这些尺寸决定了齿轮的运动平稳性和承载能力。

在齿轮基本尺寸确定后，需要进行齿轮的强度校核。

强度校核是确保齿轮的安全可靠性的重要环节。

根据齿轮的载荷计算齿轮的接触应力和弯曲应力，然后与材料的强度参数进行比较，判断齿轮是否满足强度要求。

最后，根据齿轮设计的结果，进行齿轮的制造和组装。

制造齿轮时需要注意工艺要求和精度要求，确保齿轮的质量。

组装时需要注意齿轮的配合间隙和预紧力，以确保传动的精度和可靠性。

综上所述，单级圆锥齿轮减速器的设计包括传动比的确定、输入轴和输出轴的位置确定、齿轮模数和齿数的计算、齿轮的基本尺寸计算、齿轮强度校核以及齿轮的制造和组装。

这些步骤需要综合考虑传动效果、承载能力和齿轮制造工艺等多个因素，以得到一个合理可靠的设计方案。

单级圆锥齿轮减速器课程设计方案单级圆锥齿轮减速器是一种常见的精密减速装置，它通过两个相互啮合的齿轮来实现减速的作用，并且可以将输出轴的转速与输入轴的转速比例进行调整。

本文将介绍一种关于单级圆锥齿轮减速器的课程设计方案，旨在帮助学生们深入了解这个装置的工作原理以及设计方法。

1. 课程设计的目标本课程设计的主要目标是让学生了解单级圆锥齿轮减速器的工作原理，学会计算减速比例和啮合角度，以及设计出符合要求的减速装置。

2. 设计内容2.1 工作原理单级圆锥齿轮减速器是利用两个啮合的锥齿轮来实现减速的作用。

其中的一个锥齿轮为主动轮，另一个为从动轮，它们之间通过啮合来传递力量。

当主动轮转动时，从动轮会随之转动，但是输出轴的转速会比输入轴的转速慢。

减速比例可以通过改变输入输出轴的齿轮的大小比例来调整，即减速比=输入齿轮齿数/输出齿轮齿数。

2.2 计算减速比例和啮合角度减速比例和啮合角度是单级圆锥齿轮减速器设计的重要参数。

学生们需要学会如何利用设计公式计算这两个参数。

具体公式如下：减速比例=输入齿轮齿数/输出齿轮齿数啮合角度=arctan(D1/D2)其中，D1和D2分别为主动轮和从动轮的分度圆直径。

2.3 设计减速装置在学会了如何计算减速比例和啮合角度之后，学生们需要用这些参数去设计一个符合要求的减速装置。

具体的设计步骤如下：1）选择合适的主动轮和从动轮，计算减速比例和啮合角度。

2）计算主动轮和从动轮的模数、齿数和分度圆直径。

3）根据计算结果，制作出主动轮和从动轮的CAD模型，并进行三维打印。

4）将主动轮和从动轮进行啮合测试，并进行调整，确保减速装置的正常工作。

5）测试减速装置的性能，如扭矩传递、噪声、稳定性等。

3. 设计的实现本次课程设计可以通过以下步骤实现：1）介绍单级圆锥齿轮减速器的相关原理和设计方法。

2）让学生们分组进行减速装置的设计和制作。

3）给予学生们必要的指导和帮助，帮助其解决设计中的问题和困难。

机械设计基础课程设计一级锥齿轮减速器设计说明书机械设计基础课程设计目录一、传动方案拟定 (4)二、电动机的选择 (4)三、计算行动装置总传动比及分配各级传动比 (6)四、普通V带的设计 (6)五、直齿圆锥齿轮传动设计 (9)六、轴的结构设计 (10)七、轴承的选择及校核 (15)八、箱体的设计 (16)九、键的选择及校核 (18)十、联轴器的选择 (19)十一、减速器附件的选择 (19)十二、设计小结及参考文献 (34)三．技术条件1）传动装置的使用寿命预定为8年，单班制；2）工作机的载荷性质平稳，起动过载不大于5%，单向回转；3）电动机的电源为三相交流电，电压为380伏；4）允许鼓轮的速度误差为±5%；5）工作环境：室内。

四．设计要求6）减速器装配图一张；7）零件图2张：输出轴和输出轴上齿；8）设计说明书一份，按指导书的要求书写。

机械设计基础课程设计计算过程及计算说明:一、传动方案拟定第二组：设计单级圆锥齿轮减速器和一级带传动1.电动机2.带传动3.减速器4.联轴器5.鼓轮（1）工作条件：传送机单班制,连续单向回转，载荷平稳，空载起动，室内工作；传动装置的使用寿命预定为8年。

该机动力来源为三相交流电，电压为380 /220伏，传输带速度允许误差±5%。

（2）已知数据：鼓轮上的圆周力F = 4.2 kN,运输带速度V =1.1m/s,鼓轮直径D = 250 mm。

二、电动机选择1、电动机类型的选择：Y系列三相异步电动机，其结构简单，工作可靠，价格低廉，维护方便，具有适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。

2、电动机功率选择:(1)计算工作所需功率PwPw kw(2)计算电动机输出功率Pd按《常用机械传动效率简表》确定各部分效率为V带传动效率η1=0.96，滚动轴承效率η2=0.98，圆锥齿轮传动效率η3=0.96，弹性联轴器效率η4=0.99，卷筒轴滑动效率η5=0.98，卷筒效率η6=0.97。

（封面）XXXXXXX学院单级圆锥齿轮减速器设计报告题目：院（系）：专业班级：学生姓名：指导老师：时间：年月日目录一、设计任务书 (3)二、传动方案的拟定 (4)三、电动机的选择 (5)四、确定传动装置的总传动比和分配传动比 (6)五、计算传动装置的运动和动力参数 (6)六、传动零件的设计计算 (8)七、轴的设计计算 (12)八、键联接的选择及计算 (17)九、轴承的选择及计算 (18)十、箱体结构的设计 (19)十一、减速器附件的选择 (22)十二、润滑密封设计 (22)十三、联轴器设计 (23)十四、设计小结 (23)十五、参考文献 (24)一、设计任务书1.1、设计题目：设计一用于带式运输机上的单级圆锥齿轮减速器给定数据及要求已知条件：运输带工作拉力F=7.3 kN；运输带工作速度v=0.43 m/s（允许运输带速度误差为±5%）；滚筒直径D=383 mm；两班制，连续单向运转，载荷较平稳。

环境最高温度350C；小批量生产。

1.2、应完成的工作1.2.1、减速器装配图1张；1.2.2、零件工作图2张（从动轴）；1.2.3、设计说明书一份。

二、传动方案的拟定2.1、传动方案分析：机器一般是由原动机、传动装置和工作装置组成。

传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。

传动装置是否合理将直接影响机器的工作性能、重量和成本。

合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。

2.2、设计方案本设计中原动机为电动机，工作机为皮带输送机。

传动为单级圆锥齿轮减速器。

采用Ｖ带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲，吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。

a、带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可缓和冲击和振动，故布置在传动的高速级，以降低传递的转矩，减小带传动的结构尺寸。

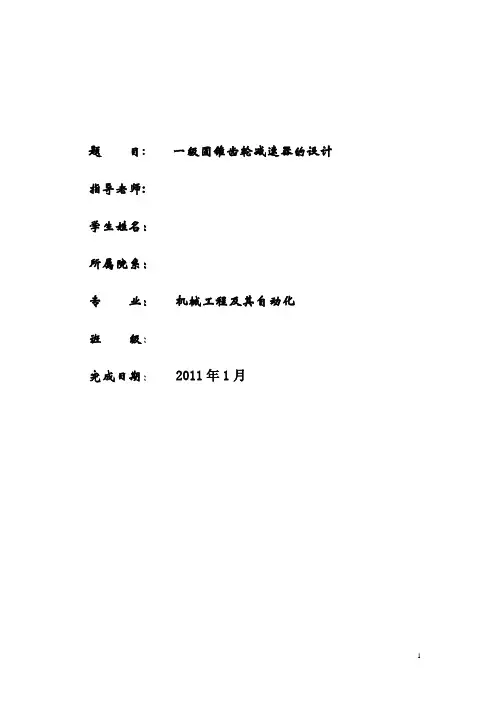

题目: 一级圆锥齿轮减速器的设计指导老师:学生姓名：所属院系：专业：机械工程及其自动化班级：完成日期：2011年1月目录第一章一级圆锥齿轮减速器的设计任务 (3)1-1设计题目 (3)1-2设计任务 (3)1-3具体作业 (3)第二章电动机的选择 (4)2-1 选择电动机类型和结构形式 (4)2-2选择电动机的容量 (4)2-3确定电动机的转速，总传动比与各级传动比 (5)2-4计算传动装置的运动和运动参数 (5)第三章圆锥齿轮传动的设计计算 (7)3-1圆锥齿轮传动的设计计算 (7)第四章轴的设计计算 (10)4-1轴一的设计 (10)4-2轴二的设计 (14)第五章滚动轴承的校核 (19)5-1 滚动轴承的校核 (19)第六章键的校核 (20)6-1轴一键的校核 (20)6-2轴二键的校核 (20)第七章润滑方式及密封方式的选择 (21)7-1润滑方式 (21)7-2密封方式及密封形式的选择 (21)第八章减速器箱体设计 (23)8-1箱体设计 (23)心得体会 (24)参考文献 (25)第一章一级圆锥齿轮减速器的设计1-1.设计题目用于带式运输机的一级圆锥齿轮减速器。

传动装置简图如右图所示。

（1）带式运输机数据见数据表格。

（2）工作条件两班制工作，空载启动，单向连续运转，载荷平稳。

运输带速度允许速度误差为±5%。

（3）使用期限工作期限为十年，每年工作300天；检修期间隔为三年。

（4）生产批量小批量生产。

2.设计任务1)选择电动机型号；2)确定链传动的主要参数及尺寸；3)设计减速器；4)选择联轴器。

3.具体作业1)减速器装配图一张；2)零件工作图二张（大齿轮，输出轴）；3)设计说明书一份。

运输带工作拉力F/N1500 1800 2000 2200 2400 2600 2800 2800 2700 2500 运输带工作速度v/(m/s)1.5 1.5 1.6 1.6 1.7 1.7 1.8 1.8 1.5 1.4运输带滚筒直径D/mm 250 260 270 280 300 320 320 300 300 3001—电动机2—联轴器3—圆锥齿轮减速器4—链传动5—带式运输机第二章 电动机的选择2-1选择电动机类型和结构型式由电动机工作电源，工作条件荷载和特点选择三相异步电动机。

机械设计课程设计说明书题目：一级圆锥齿轮减速器指导老师：目录第一章机械设计课程设计任务书1.1设计题目 (1)第二章电动机的选择22.1选择电动机类型 (2)2.2确定电动机的转速 (3)第三章各轴的运动及动力参数计算3.1 传动比的确定 (4)3.2 各轴的动力参数计算 (4)第四章锥齿轮的设计计算4.1选精度等级、材料及齿数 (5)4.2按齿面接触强度设计 (5)第五章链传动的设计 (8)第六章轴的结构设计6.1 轴1（高速轴）的设计与校核 (9)6.2 轴2（低速轴）的设计 (10)第七章对轴进行弯扭校核7.1输入轴的校核轴 (12)7.2输入轴的校核 (13)第八章轴承的校核8.1输入轴的校核 (14)8.2输出轴的校核 (15)第九章键的选择与校核 (16)第十章减速箱体结构设计10.1 箱体的尺寸计算 (18)10.2窥视孔及窥视孔 (20)设计小结 (23)参考文献 (24)（3）使用期限图1工作期限为十年，每年工作300天；检修期间隔为三年。

（4）生产批量小批量生产。

2.设计任务1)选择电动机型号；2)确定链传动的主要参数及尺寸；3)设计减速器；4)选择联轴器。

3.具体作业1)减速器装配图一张；2)零件工作图二张（大齿轮，输出轴）；3)设计说明书一份。

第二章电动机的选择2.1选择电动机类型因为本传动的工作状况是：载荷平稳、单向旋转。

所以选用常用的封闭式Y系列全封闭自冷式笼型三相异步电动机,电压380V。

1. 电动机容量的选择1）工作机所需功率p＝FV=2800×1.8=5.04KWw电动机的输出功率Pd＝p w/η2）效率:=0.99弹性连轴器工作效率η1=0.99圆锥滚子轴承工作效率η2锥齿轮(8级)工作效率η3=0.97滚子连工作效率η4=0.96传动滚筒工作效率η5=0.96传动装置总效率:η＝η1×η23×η3×η4×η 5＝0.99×0.993×0.97×0.96×0.96=0.87 则所需电动机功率为:Pd＝p w/η=5.04/0.87=5.79KW 取P d=5.7KW2.2电动机转速的选择滚筒轴工作转速nw=60×1000v/πD=60×1000×1.8/π×320r/min=107r/min（5）通常链传动的传动比范围为i1=2-5，一级圆锥传动范围为i2=2-4，则总的传动比范围为i=4-20,故电动机转速的可选范围为n机= nw×i=（4~20）×107=428-2140 r/min（6）符合这一范围的同步转速有750 r/min，1000 r/min，1500 r/min，现以同步转速750 r/min，1000 r/min，1500 r/min三种方案比较，由第六章相关资料查的电动机4．电动机型号的确定方案1电动机轻便，价格便宜，但总的传动比比较大，传动装置外轮廓尺寸大，制造成本高，结构不紧凑，固不可取。

机械设计课程设计计算说明书设计题目一级圆锥齿轮减速器机电工程学院（系）ap08083班设计者阙吕云学号 23 指导老师崔敏副教授2011年七月七日五邑大学目录一、设计任务书及设计方案概括……………………3.二、电动机的选择及计算 (4)三、传动装置的运动及动力参数的选择及计算 (4)四、传动零件的设计计算 (5)五、轴的设计计算 (8)六、箱体及附件的结构设计和选 (14)七、键联接的选择及计算 (15)八、滚动轴承的选择及计算 (16)九、密封和润滑的设计 (17)十、联轴器的设计 (18)十一、课程设计总结 (18)文献 (18)一、传动方案拟定设计单级直齿圆锥齿轮减速器和一级链传动１. 工作条件：使用年限10年，工作为两班工作制，载荷平稳，环境清洁，运输带允许误差为5%。

２.原始数据：运输带工作拉力：F=2000N；运输带工作速度：V=1.6m/s；卷筒直径：D=270mm方案拟定：采用链传动与直齿圆锥齿轮传动的组合，即可满足传动比要求，同时由于链传动没有滑动，能保证准确的平均传动比，链传动对制造和安装的精度要求较低，能适用中心距较大的传动。

1.电动机2.联轴器 3、圆锥齿轮减速器 4.链传动5、卷筒 6、运输带二、电动机选择1.电动机类型和结构的选择：选择Y系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便。

2.电动机容量选择：电动机所需工作功率为：式（1）：Ｐd ＝ＰＷ/η式(2)：ＰＷ＝ＦV/1000由电动机至运输带的传动总效率为：η=η１××η３×η４×η5式中：η1、η2、η3、η4、η5、分别为联轴器η1＝0.99、滚动轴承（一对）η２＝0.99、锥齿轮减速器传动η3＝0.97、链传动η4＝0.96、和传动滚筒效率η5＝0.96η总=0.99×0.993×0.97×0.96×0.96=0.859 所以：电机所需的工作功率：Pd= FV/1000η=(2000×1.6)/(1000×0.859)=3.725 kw因载荷平稳，电动机额定功率Ped 略大于Pd，查电动机技术数据，选电动机额定功率Ped为4kw。

圆锥齿轮一级减速器课程设计
在设计圆锥齿轮一级减速器时，我们首先需要明确减速器的输入和输出转速以及减速比。

根据这些参数，我们可以计算出圆锥齿轮的大小和模数，以确保减速器的减速效果和传递扭矩的能力。

在选择材料时，我们需要考虑齿轮的工作条件和环境。

例如，如果减速器需要在高温或腐蚀性环境中工作，我们应选择耐高温和耐腐蚀的材料。

同时，我们还需要考虑齿轮的强度和刚度，以确保它们能够承受传递的扭矩和转速。

在设计和制造齿轮时，我们需要确保它们的精度和表面光洁度。

这将影响减速器的噪音和传动效率。

为了提高齿轮的寿命和降低维护成本，我们还可以考虑采用润滑和密封措施。

在装配减速器时，我们需要确保齿轮之间的中心距和轴线平行度，以避免偏心和振动。

同时，我们还需要调整齿轮的啮合间隙和齿侧间隙，以确保减速器的传动平稳性和精度。

圆锥齿轮一级减速器的设计需要综合考虑多个因素，包括输入和输出转速、减速比、材料、齿轮精度、润滑和密封等。

通过精心设计和制造，我们可以制造出高效、稳定、可靠的圆锥齿轮一级减速器，为各种机械设备的传动系统提供强有力的支持。

目录一、机构图--------------------------------------------------------------3二、设计要求-----------------------------------------------------------3三、计算机设计--------------------------------------------------------31、计算转速--------------------------------------------------------------32、电机选型--------------------------------------------------------------33、计算轴的转速和功率-----------------------------------------------------4四、零件的设计和计算-----------------------------------------------41、链的选型及链轮设计----------------------------------------------------4（1）传动最终速度和总传动比计算-----------------------------------------4（2）链轮的设计-----------------------------------------------------------------42、V带的设计计算-----------------------------------------------------5（1）选型-------------------------------------------------------------------------5（2）确定带长和中心距--------------------------------------------------------5（3）计算中心距的波动范围--------------------------------------------------5（4）验算小带轮的包角 -----------------------------------------------------6（5）确定带数--------------------------------------------------------------------6F-------------------------------------------------------6 （6）确定带的初拉力（7）压轴力的计算-------------------------------------------------------------7（8）带轮的选择设计----------------------------------------------------------73、齿轮的设计-------------------------------------------------7（1）齿轮的选材----------------------------------------------------------------7（2）模数的设定----------------------------------------------------------------7（3）齿轮的校核----------------------------------------------------------------7（4）计算齿轮相关参数-------------------------------------------------------8（5）校核齿根弯曲疲劳强度-------------------------------------------------94、轴的设计和校核-------------------------------------------9（一）输入轴的设计和校核-----------------------------------------------------9 （1）选材和估算直径--------------------------------------------------------9（2）设计----------------------------------------------------------------------10（3）校核----------------------------------------------------------------------11 （二）输出轴的设计---------------------------------------------------------------12 （1）选材------------------------------------------------------------------------12（2）校核------------------------------------------------------------------------145、轴承的验算与校核------------------------------------------16（1）输入轴轴承的计算--------------------------------------------------------16（2）输出轴轴承的计算------------------------------------------------------------166、键的选择和校核------------------------------------------------167、箱体的设计------------------------------------------------------178、密封与润滑的设计---------------------------------------------18（1）密封-------------------------------------------------------------------------------18（2）润滑-------------------------------------------------------------------------------18五、设计小结------------------------------------------------------------18六、参考文献------------------------------------------------------------18二、设计要求：设计单级圆锥齿轮减速器。

锥齿轮减速器课程设计《锥齿轮减速器课程设计》摘要：本课程设计以锥齿轮减速器为研究对象，通过理论学习和实际操作相结合的方式，深入探究锥齿轮减速器的工作原理和设计方法。

本文将从课程设计的目标、内容、方法、实施过程和成果展示等方面进行详细阐述，旨在提高学生对锥齿轮减速器的认识和设计能力。

关键词：锥齿轮减速器、设计、工作原理、实施过程、成果展示第一章引言1.1 研究背景锥齿轮减速器是一种常见的机械传动装置，具有结构紧凑、传动效率高等优点，广泛应用于工业生产和机械设备中。

然而，对于大多数学生来说，锥齿轮减速器的设计和工作原理仍然是一个相对陌生的领域，因此有必要开设相关的课程设计，提高学生的实际操作能力和设计思维。

1.2 目标和意义本课程设计的目标是让学生通过理论学习和实际操作，掌握锥齿轮减速器的工作原理和设计方法，培养学生的实际操作能力和设计思维。

由于学生在实施过程中需要进行课题研究、实验操作等活动，因此可以提高学生的团队协作能力和创新意识。

第二章课程设计内容2.1 理论学习学生首先需要通过教材、论文等资料了解锥齿轮减速器的工作原理、结构特点和设计要求等。

在理论学习中，可以采用课堂讲解、小组讨论和案例分析等形式，帮助学生理解相关的概念和理论。

2.2 实际操作学生在理论学习的基础上，需要进行实际操作来深入理解锥齿轮减速器的工作原理和设计方法。

实际操作包括锥齿轮减速器的组装、拆卸以及性能测试等环节。

在实际操作中，学生可以分为小组进行合作，每个小组负责一个锥齿轮减速器的设计与实验，通过实际操作来加深对锥齿轮减速器的理解。

第三章课程设计方法3.1 课堂讲解老师通过课堂讲解的方式介绍锥齿轮减速器的工作原理、结构特点和设计要求等。

在讲解中，可以通过案例分析和练习题等方式，促进学生对理论知识的理解和掌握。

3.2 实验操作学生在理论学习的基础上，进行实验操作来加深对锥齿轮减速器的理解。

实验操作可以分为锥齿轮减速器的组装、拆卸以及性能测试等环节。

＿1092148＿级＿＿＿01＿＿班设计题目＿＿＿设计单级圆锥齿轮减速器＿＿＿＿＿学生姓名＿＿＿学号指导教师＿＿＿＿＿2011＿年＿＿06＿月＿＿27＿日设计题目：设计单级圆锥齿轮减速器。

减速器小批量生产，双班制工作，使用期限5年。

项目已知数据链牵引力F（N）2400链速度V（m/s）0.8链轮直径D（mm）125第一章机械传动装置的总体设计方案1.1电机的选择1.1.1电动机类型的选择电动机类型根据动力源和工作条件，选用Y系列三相异步电动机。

其结构简单，工作可靠，价格低廉，维护方便，具有适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。

1.1.2电动机功率的选择工作机所需要的有效功率：P W=F·V/1000=2400×0.8/1000=1.92（KW）确定从电动机到工作机之间总效率η。

设计η1，η2，η3，η4分别为开始开式带传动、滚动轴承、闭式一级锥齿轮传动（设齿轮精度为8级）、开式链传动的效率，查表可得η1=0.95，η2=0.99，η3=0.97，η4=0.93，则传动的总效率为：η=η1×η2×η3×η4=0.95×0.99×0.99×0.97×0.93=0.8399电动机所需要功率为：P d=P W/η=1.92/0.8399=1.61（KW）根据JB3074-82 查选电动机的额定功率为 3KW，转速为常用的同步转速 V=1000r/min和 v=1500r/min两种。

再查JB3074-82，电动机型号分别为 Y132S-6 型和 Y100L2-4 型。

综合各方面因素现选择 v=1000r/min,Y132s-6 型号的电动机，该电动机的中心高 H=132mm，外伸轴颈围 38mm，轴外伸长度为 80mm。

1.2 传动比的设计计算和分配链轮直径d=125mm,牵引力F=2400N，链速v=0.8m/s,可以求得链轮转速n w=60V/3.14d=122r/min.求出总传动比：i总=n m/n w =960/122=7.87所以总传动比为7.87，现选择带传动比i1=3，则齿轮传动的传动比i2=7.87/3=2.62。

一级圆锥齿轮减速器课程设计引言：一级圆锥齿轮减速器是一种常见的机械传动装置，广泛应用于工业生产和机械设备中。

它通过圆锥齿轮的啮合和转动，实现输入轴的高速旋转转换为输出轴的低速旋转，从而达到减速的效果。

本文将以一级圆锥齿轮减速器的课程设计为题，从构造原理、选材设计、传动计算等方面进行探讨，旨在帮助读者深入了解该减速器的工作原理和设计方法。

一、构造原理一级圆锥齿轮减速器由输入轴、输出轴、圆锥齿轮和壳体等部分组成。

输入轴与输出轴相互垂直，圆锥齿轮分别与输入轴和输出轴啮合。

当输入轴高速旋转时，通过圆锥齿轮的啮合，将旋转的动能传递给输出轴，从而实现减速的效果。

该构造原理使得一级圆锥齿轮减速器具有结构简单、传动效率高等优点，适用于多种机械传动场合。

二、选材设计在一级圆锥齿轮减速器的选材设计中，需要考虑以下几个方面：1.齿轮材料的选择：齿轮材料应具有高强度、良好的耐磨性和耐疲劳性能，常见的选材包括合金钢、硬质合金等。

2.壳体材料的选择：壳体材料应具有足够的强度和刚度，常见的选材包括铸铁、钢板等。

3.润滑材料的选择：润滑材料应具有良好的润滑性能和抗磨损性能，常见的选材包括润滑油、润滑脂等。

三、传动计算在一级圆锥齿轮减速器的传动计算中，需要考虑以下几个要素：1.传动比的确定：传动比是指输入轴转速与输出轴转速的比值，根据实际需求和减速效果来确定。

2.齿轮模数的选择：齿轮模数是指齿轮齿数与齿轮直径的比值，根据传动比和齿轮尺寸来选择合适的齿轮模数。

3.齿轮啮合角的计算：齿轮啮合角是指两个齿轮啮合时齿轮齿面切线与齿轮轴线之间的夹角，根据齿轮齿数和齿轮模数来计算。

4.齿轮传动效率的估算：齿轮传动效率是指输入功率与输出功率之比，根据齿轮材料、润滑条件和齿轮啮合条件来估算。

四、结论通过本文对一级圆锥齿轮减速器的构造原理、选材设计和传动计算等方面进行探讨，我们可以了解到该减速器的工作原理和设计方法。

一级圆锥齿轮减速器具有结构简单、传动效率高等优点，广泛应用于工业生产和机械设备中。

机械设计课程设计-单级直齿锥齿轮减速器设计F=3.3，V=0.9，D=350(全套图纸） .doc全套图纸加153893706机械设计基础课程设计( 减速器 )题目单级直齿锥齿轮减速器设计指导教师学院专业班级学生学号学生姓名2009 年1月9日设计任务书一、课程设计题目：用于交代运输的单级直齿圆锥齿轮减速器，传送带允许的速度误差为5。

双班制工作，有轻微振动，有粉尘，单件、小批量生产。

%原始数据：设计方案项目1 2 3 4 5 运输带曳引力F（kN） 3.3 4 4.5 4.8 5运输带速度V（m/s）0.9 0.85 0.8 0.75 0.7卷筒直径D （mm ） 350 350 300 300 250 使用年限Y 55555本组设计数据：第1组数据：运输带曳引力F （kN ） 3.3 。

运输带速度V （m/s ） 0.9 。

卷筒直径D （mm ） 350 。

使用年限Y （年） 5 。

设 计 与 计 算一、电动机选择及传动装置总体设计1.电动机同步转速的选择 卷筒轴的转速 16010000.949.11min 350V n r D ππ-⨯⨯===⨯V 带传动的传动比 124i = 单级锥齿轮的传动比 223i = 链传动的传动比 325i = 总传动比 123860i i i i =⨯⨯= 电动机转速 1(860)392.882946.6min w n n r -=⨯= 综合考虑，选择同步转速为11500min r -的电动机。

2.电动机功率的选择滚动轴承效率 10.99η=（三对），带传动效率 20.96η=，单级锥齿轮效率30.96η=，链传动效率 40.96η=，卷筒效率 50.96η= 传动装置总效率：33123450.990.960.960.960.960.824ηηηηηη==⨯⨯⨯⨯=工作机所需功率 3.30.9 2.97w P FV kW ==⨯= 电动机的输出功率： 2.973.6040.824wP P kW η=== 取4P kW =即电动机的额定输出功率 4P kW =，满载转速 11440min m n r -=，电动机型号为1124Y M - 3.传动比分配该传动装置实际传动比 144029.32249.11m w n i n ===合理分配各级传动比： V 带传动的传动比 13i = 单级锥齿轮的传动比 2 3.258i = 链传动的传动比 33i =4.计算各轴转速、输入功率、输出功率、输入转矩 从电动机输出至卷筒依此为0轴、1轴、2轴、3轴 （1）0轴计算：0 3.604P kW=101440min n r -=00955023.901P T N m n =⨯=（2）1轴计算：021 3.6040.96 3.460P PkW η=⨯=⨯=入1 3.4600.99 3.288P PkW η=⨯=⨯=1入1出10111440480min 3n n r i -===111955068.834P T N m n =⨯=入（3）2轴计算：321 3.4250.96 3.288P P kWη=⨯=⨯=入出122 3.2880.99 3.255P P kWη=⨯=⨯=入出1122480147.330min 3.258n n r i -=== 229550213.137P T N m n =⨯=2入（4）3轴计算：432 3.2550.99 3.125P P kWη=⨯=⨯=入出1533 3.1250.990.96 2.970P P kWηη=⨯⨯=⨯⨯=入出1233147.33049.11min 3n n r i -===339550607.693P T N m n =⨯=3入二、V 带传动设计计算传动带选择普通V 带 1、确定计算功率：c P 查得工作情况系数 1.2A K =计算功率 0 1.2 3.604 4.325c A P K P kW ==⨯= 2、选择V 带型号 查图选A 型V 带。

全套图纸加153893706机械设计基础课程设计( 减速器 )题目单级直齿锥齿轮减速器设计指导教师学院专业班级学生学号学生姓名2009 年1月9日设计任务书一、课程设计题目：用于交代运输的单级直齿圆锥齿轮减速器，传送带允许的速度误差为 。

双班制工作，有轻微振动，有粉尘，单件、小批量生产。

5%原始数据：本组设计数据：第1组数据：运输带曳引力F（kN） 3.3 。

运输带速度V（m/s） 0.9 。

卷筒直径D（mm） 350 。

使用年限Y（年） 5 。

设 计 与 计 算一、电动机选择及传动装置总体设计1.电动机同步转速的选择 卷筒轴的转速 16010000.949.11min 350V n r D ππ-⨯⨯===⨯ V 带传动的传动比 124i = 单级锥齿轮的传动比 223i = 链传动的传动比 325i = 总传动比 123860i i i i =⨯⨯=电动机转速 1(860)392.882946.6min w n n r -=⨯= 综合考虑，选择同步转速为11500min r -的电动机。

2.电动机功率的选择滚动轴承效率 10.99η=（三对），带传动效率 20.96η=，单级锥齿轮效率30.96η=，链传动效率 40.96η=，卷筒效率 50.96η= 传动装置总效率：33123450.990.960.960.960.960.824ηηηηηη==⨯⨯⨯⨯=工作机所需功率 3.30.9 2.97w P FV kW ==⨯= 电动机的输出功率： 2.973.6040.824wP P kW η=== 取4P kW = 即电动机的额定输出功率 4P kW =，满载转速 11440min m n r -=，电动机型号为1124Y M - 3.传动比分配该传动装置实际传动比 144029.32249.11m w n i n ===合理分配各级传动比： V 带传动的传动比 13i = 单级锥齿轮的传动比 2 3.258i = 链传动的传动比 33i =4.计算各轴转速、输入功率、输出功率、输入转矩 从电动机输出至卷筒依此为0轴、1轴、2轴、3轴 （1）0轴计算：0 3.604P kW = 101440min n r -= 000955023.901P T N m n =⨯= （2）1轴计算：021 3.6040.96 3.460P P kW η=⨯=⨯=入 1 3.4600.99 3.288P PkW η=⨯=⨯=1入1出 10111440480min 3n n r i -=== 111955068.834P T N m n =⨯=入 （3）2轴计算：321 3.4250.96 3.288P P kW η=⨯=⨯=入出 122 3.2880.99 3.255P PkW η=⨯=⨯=入出 1122480147.330min 3.258n n r i -=== 229550213.137P T N m n =⨯=2入 （4）3轴计算：432 3.2550.99 3.125P P kWη=⨯=⨯=入出1533 3.1250.990.96 2.970P PkW ηη=⨯⨯=⨯⨯=入出 1233147.33049.11min 3n n r i -=== 339550607.693P T N m n =⨯=3入二、V 带传动设计计算传动带选择普通V 带1、确定计算功率：c P 查得工作情况系数 1.2A K =计算功率 0 1.2 3.604 4.325c A P K P kW ==⨯= 2、选择V 带型号 查图选A 型V 带。
