一级齿轮减速器设计学生参考

目录一、课程设计任务书 (2)二、传动方案拟定 (2)三、电动机选择 (3)四、计算总传动比及分配各级的伟动比 (3)五、运动参数及动力参数计算 (4)六、传动零件的设计计算 (4)七、轴的设计计算 (8)八、滚动轴承的选择及校核计算 (13)九、键联接的选择及校核计算 (15)一、课程设计任务书1、已知条件1）工作条件：连续单向运转，载荷平稳，空载启动，使用年限10年，工作为二班工作制。

2）使用折旧期：8年。

3）检修间隔期：四年大修一次，两年一次中修，半年一次小修。

4）动力来源：电力，三相交流，电压380/220V。

5）运输带速度允许误差：±5％。

6）制造条件及生产批量：一般机械厂制造，小批量生产。

2、设计任务量1）完成手工绘制减速器装配图1张（A2）。

2）完成CAD绘制零件工图2张（轴、齿轮各一张），同一组两人绘制不同的齿轮和轴。

3）编写设计计算说明书1份。

3、设计主要内容1）基本参数计算：传动比、功率、扭矩、效率、电机类型等。

2）基本机构设计：确定零件的装配形式及方案（轴承固定方式、润滑和密封方式等）。

3）零件设计及校核（零件受力分析、选材、基本尺寸的确定）。

4）画装配图（总体结构、装配关系、明细表）。

5）画零件图（型位公差、尺寸标注、技术要求等）。

6）写设计说明书。

7）设计数据及传动方案。

二、传动方案拟定第××组：设计单级圆柱齿轮减速器和一级带传动。

图2.1 带式输送机的传动装置简图1－电动机；2－三角带传动；3－减速器；4－联轴器；5－传动滚筒；6－皮带运输机（1）工作条件：连续单向运转，载荷平稳，空载启动，使用年限10年，小批量生产，工作为二班工作制，运输带速允许误差正负5％。

（2）原始数据：工作拉力；带速；滚筒直径；滚筒长度。

三、电动机选择1、电动机类型的选择：Y系列三相异步电动机2、电动机功率选择：(1)传动装置的总功率：按表2-5确定各部分的效率为：V带传动效率η=0.96，滚动轴承效率（一对）η=0.98，闭式齿轮传动效率η=0.96，联轴器传动效率η=0.98，传动滚筒效率η=0.95，代入得(2)电机所需的工作功率：因载荷平稳，电动机额定功率略大于即可。

一级直齿圆柱齿轮减速器设计书第一部分课程设计任务书一、设计课题：设计一级直齿圆柱齿轮减速器,工作机效率为0.96(包含其支承轴承效率的损失),使用限期8年(300天/年),2班制工作,运输允许速度偏差为5%,车间有三相沟通,电压380/220V。

二. 设计要求:减速器装置图一张。

绘制轴、齿轮等部件图各一张。

设计说明书一份。

三. 设计步骤:传动装置整体设计方案电动机的选择确立传动装置的总传动比和分派传动比计算传动装置的运动和动力参数设计V带和带轮齿轮的设计转动轴承和传动轴的设计1.键联接设计专业.专注箱体构造设计润滑密封设计联轴器设计第二部分传动装置整体设计方案构成：传动装置由电机、减速器、工作机构成。

特色：齿轮相对于轴承对称散布。

确立传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。

其传动方案以下：图一: 传动装置整体设计图初步确立传动系统整体方案如 :传动装置整体设计图所示。

选择V带传动和一级圆柱直齿轮减速器。

专业.专注计算传动装置的总效率a:a= ×2×××1为V带的效率, 2为轴承的效率, 3为齿轮啮合传动的效率 , 4为联轴器的效率, 5为工作机的效率（包含工作机和对应轴承的效率）。

第三部分电动机的选择1电动机的选择皮带速度v:工作机的功率pw:w F×V1620×p=1000=1000=KW电动机所需工作功率为:p wpd=ηa==KW履行机构的曲柄转速为:n=60×1000V=60×1000×=r/minπ×Dπ×280经查表按介绍的传动比合理范围，V带传动的传动比i1=2~4，一级圆柱直齿轮减速器传动比i2=3~6，则总传动比合理范围为ia=6~24，电动机转速的可选范围为nd=i a×n=(6×24)×=。

综合考虑电动机和传动装置的尺寸、重量、价钱和带传动、减速器的传动比，选定型号为Y112M-4专业.专注的三相异步电动机，额定功率为4KW,满载转速nm=1440r/min，同步转速1500r/min。

机械基础课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号学生：指导老师：完成日期：所在单位：设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。

2、参考方案（1）V带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据4、其他原始条件（1）工作情况：两班制，输送机连续单向运转，载荷较平稳。

（2）使用期限：5年。

（3）动力来源：三相交流（220V/380V）电源。

（4）允许误差：允许输送带速度误差5%±。

5、设计任务（1）设计图。

一级直齿（或斜齿）圆柱齿轮减速器装配图一，要求有主、俯、侧三个视图，图幅A1，比例1：1（当齿轮副的啮合中心距110a≤时）或1：1.5（当齿轮副的啮合中心距110a>时）。

（2）设计计算说明书一份（16开论文纸，约20页，8000字）。

目录一传动装置的总体设计 (3)二传动零件的设计 (7)三齿轮传动的设计计算 (9)四轴的计算 (11)五、箱体尺寸及附件的设计 (24)六装配图 (28)设计容：一、传动装置的总体设计1、确定传动方案本次设计选用的带式输送机的机械传动装置方案为V带传动和一级闭式齿轮传动，其传动装置见下图。

2，选择电动机（1） 选择电动机的类型按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V ，Y 系列。

（2） 选择电动机的额定功率① 带式输送机的性能参数选用表1的第 6组数据，即：表一工作机所需功率为：kW sm N Fv w 44.51000/7.132001000P =⨯==②从电动机到工作机的传动总效率为：212345ηηηηηη=其中1η、2η、3η、4η、5η分别为V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率，查取《机械基础》P 459的附录3 选取1η=0.95 、2η=0.97（8级精度）、3η=0.99（球轴承）、4η=0.995、5η=0.96 故22123450.950.970.990.9950.960.8609664143520.862ηηηηηη==⨯⨯⨯⨯=≈ ③ 电动机所需功率为kW sm N Fv d 33.6852.0*1000/7.1*32001000P ===η 又因为电动机的额定功d ed P P ≥（3） 确定电动机的转速 传动滚筒轴工作转速：min r/2.814007.1100060v 100060=⨯⨯=⨯⨯=ππD n 滚筒查《机械基础》P 459附录3， V 带常用传动比为i 1=2~4，圆柱齿轮传动一级减速器常用传动比围为i 2=3~5（8级精度）。

机械设计基础课程设计一级圆柱齿轮减速器设计说明书、零件图和装配图机械设计基础课程设计一级圆柱齿轮减速器设计说明书一、设计要求1：减速比：根据实际需求确定减速比。

2：安装空间：根据实际使用场景，为齿轮减速器设计合适的安装空间。

3：轴向和径向载荷：根据实际工作负载，计算并确定减速器所能承受的轴向和径向载荷。

4：传动效率：设计具有高传动效率的减速器。

5：噪音和振动：减速器在运转时应尽量减少噪音和振动的产生。

二、设计步骤及详细说明1：确定减速比：根据实际需求确定减速比，考虑到工作负载和转速要求。

2：确定齿轮数目和模数：根据减速比和齿轮模数的关系，计算所需齿轮数目和模数。

3：计算齿轮参数：根据设计公式，计算齿轮齿数、齿宽、齿向系数等参数。

4：绘制齿轮零件图：根据计算结果，绘制齿轮零件的图纸，包括齿轮齿数、齿宽、法向压力角等。

5：绘制齿轮装配图：根据齿轮零件图，绘制齿轮减速器的装配图，标注零件之间的配合关系和装配顺序。

6：分析齿轮传动系统：利用仿真软件对齿轮传动系统进行分析，验证齿轮的传动效率和载荷承受能力。

7：选取材料并计算强度：根据齿轮传动系统的设计参数，选取合适的材料，并进行强度计算，保证齿轮的可靠性和使用寿命。

8：考虑润滑和冷却：根据实际工况和齿轮传动系统的特点，设计合适的润滑和冷却装置。

9：进行产品优化：对设计的减速器进行优化，考虑减少重量、减小尺寸和提高传动效率等方面。

10：绘制装配顺序图：绘制减速器的装配顺序图，指导实际生产过程。

11：进行减速器的试制和测试：根据设计图纸，进行减速器的试制和测试，验证设计的减速器性能。

附：齿轮减速器设计相关附件本文所涉及的法律名词及注释：1：减速比：指减速器输出轴的转速与输入轴的转速之比。

2：轴向载荷：作用在减速器轴承上的力，与轴线平行。

3：径向载荷：作用在减速器轴承上的力，与轴线垂直。

一级直齿圆柱齿轮减速器课程设计
以下是一级直齿圆柱齿轮减速器的课程设计，包括装配图和零件图。

设计任务是设计带式输送机传动装置中的一级圆柱齿轮减速器，工作条件为使用年限 10 年，每年按 300 天计算，两班制工作，载
荷平稳，滚筒圆周力 F=1.7KN，带速 V=1.4ms，滚筒直径 D=220mm。

一、传动方案拟定
1. 设计要求：根据已知工作要求和条件，选用 Y 系列三相异步电动机，电动机类型和结构型式的选择按已知的工作要求和条件进行。

2. 确定电动机的功率和转速：根据滚筒轴的工作转速
Nw=601000V，计算得到电动机的额定功率 Pd=3KW，额定转速
N=1420r/min。

3. 合理分配各级传动比：根据总传动比 i 总=11.68，取 i 带
=3，分配各级传动比:i 齿=11.68,i 总=3*11.68=39.36,i 带=3-1=2。

二、电动机选择及装配图
1. 电动机选择：选用 Y100L2-4 型电动机，其主要性能：额定
功率:3KW，满载转速 1420r/min，额定转矩 2.2N·m。

一级圆柱齿轮减速器设计说明书(简)一、设计目标设计一个一级圆柱齿轮减速器，以实现特定的减速比和输出转矩要求。

减速器需要具备高效率、稳定性、耐用性和安全性等特点。

二、设计原理1、减速比计算：根据输入输出转速要求，计算所需的减速比。

减速比为输出转速与输入转速的比值。

2、模块选择：根据减速比和输出转矩要求，选择适当的齿轮模块。

3、齿轮选型：根据齿轮模块参数和输入转速、输出转矩要求，选择合适的齿轮尺寸。

4、结构设计：设计减速器的结构，包括齿轮的布局、支撑结构和润滑系统等。

5、强度校核：根据输入转矩和齿轮尺寸，进行强度校核，确保减速器在工作条件下不会发生破坏。

三、设计步骤1、确定输入输出转速要求。

2、计算减速比。

3、选择合适的齿轮模块。

4、根据选定的齿轮模块，选择合适的齿轮尺寸。

5、设计齿轮布局和支撑结构。

6、设计润滑系统。

7、进行强度校核。

8、绘制减速器工程图纸。

四、设计参数1、输入转速：[输入转速]2、输出转速：[输出转速]3、减速比：[减速比]4、输出转矩：[输出转矩]5、齿轮模块：[齿轮模块]6、输入功率：[输入功率]7、齿轮材料：[齿轮材料]8、齿轮布局：[齿轮布局]9、支撑结构：[支撑结构]10、润滑方式：[润滑方式]五、设计计算1、减速比计算公式：减速比 = 输出转速 / 输入转速2、齿轮尺寸计算公式：详见附件13、齿轮强度校核公式：详见附件2六、附件1、附件1：齿轮模块选择表格2、附件2：齿轮强度校核公式及计算示例七、法律名词及注释1、版权：指作者对其作品享有的法律保护权，包括复制、发行、展览、表演等权利。

2、专利：指对发明的独占性权利，使专利持有人能够防止他人在权利保护期内对该发明进行制造、使用、销售、许诺销售或引入。

3、商标：指能够区别商品和服务来源的符号，如标志、字母、数字、颜色等，用于识别和区分商品和服务。

毕业设计(论文)一级减速器的设计系别专业学号学生姓名指导教师完成日期年月日摘要本次设计主要是针对带式输送机一级减速器的设计，通过对零部件结构的分析和比较，设计出一个符合技术指标的减速器，并通过我们所学的机械制图来完成减速器当中的两个零部件和一个装配图的绘画。

该设计从分析和拟订方案开始，对电动机、齿轮、轴、键、联轴器的选择，以及传动件的设计、箱体尺寸的计算等。

通过整个设计过程使该减器符合相关要求。

关键词：减速器；齿轮；轴AbstractThis design is mainly aimed at the design of a reducer,through the analysis and comp arison of parts structure,design a reducer in line with the technical indicators,and through the mechanical drawing we learned to complete the reducer of the two parts and an assemb ly drawing.The design starts from the analysis and formulation of the scheme,the choice o f the motor,gear,shaft,key,coupling,as well as the design of the transmission parts,box si ze calculation.Through the whole design process to make the reducer meet the relevant req uirements.Key words:Gear reduce;Gear;shaft目录第1章绪论 (1)1.1 课题研究的目的（意义） (1)1.2 国内外研究现状 (1)第2章减速器的概述 (3)2.1 减速器的主要型式及其特性 (3)第3章减速器基本设备选择 (5)3.1 分析和拟定传动方案 (5)3.2 电动机的选择 (5)3.2.1 传动装置总效率 (5)3.2.2 工作机输入功率 (5)3.2.3 电动机所需要功率 (5)3.2.4 确定电动机的型号 (6)3.2.5 运输带鼓轮的工作转速为 (6)第4章齿轮传动的设计 (7)4.1 选定齿轮传动类型 (7)4.2 初选主要参数 (7)4.3 校核齿面接触疲劳强度 (7)4.4 确定各参数值 (7)4.5 确定模数 (9)4.6 按齿根弯曲疲劳强度校核计算 (9)4.7 几何尺寸计算 (10)4.8 验算初选精度等级是否合适 (11)第5章传动轴的设计 (12)5.1 确定齿轮输入轴的设计 (12)5.2 按扭转强度估算轴的直径 (15)5.3 确定齿轮输出轴的设计 (15)5.4 求齿轮上作用力的大小和方向 (16)5.5 轴长支反力 (16)5.6 画弯矩图 (17)5.7 画转矩图 (17)5.8 画当量弯矩图 (17)5.9 判断危险截面并验算强度 (17)第6章减速器其它结构设计 (19)6.1 箱体结构设计 (19)6.2 键联接设计 (20)6.2.1 输入轴与大带轮联接采用平键联接 (20)6.2.2 输出轴与大齿轮联接采用平键联接 (20)6.3 滚动轴承设计 (21)6.3.1 输入轴的轴承设计计算 (21)6.3.2 输出轴的轴承设计计算 (21)6.4 密封和润滑的设计 (22)6.4.1 密封 (22)6.4.2 润滑 (22)6.5 联轴器的设计 (22)6.5.1 类型选择 (22)6.5.2 载荷计算 (22)6.5.3 型号选择 (23)第7章结论与展望 (24)7.1 结论 (24)7.2 展望 (24)参考文献 (26)[13]Lifeng Li.Bremmer series,R-matrix propagation algorithm,and numerical modeling of diffractiongratings. J.Opt.Soc. Am.,2014,A11(11):2829-2836 (26)致谢 (27)第1章绪论1.1 课题研究的目的（意义）减速器的作用主要是用降低发动机和工作机之间的转速并提升转矩，被广泛应用在工业生产中，不同的场合都有各种类别的减速器以满足生产及生活的需要。

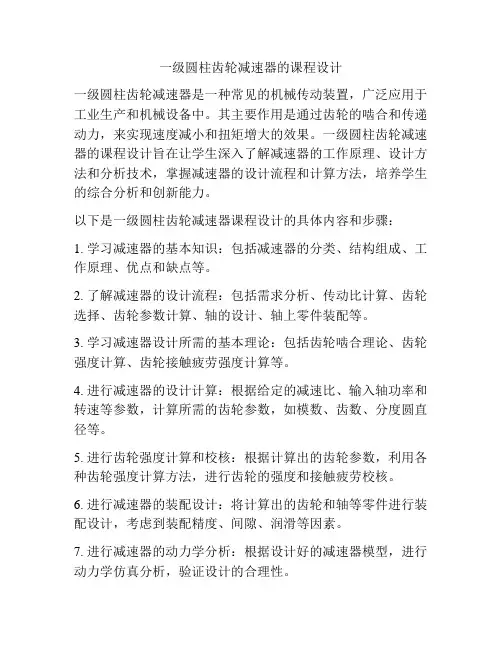

一级圆柱齿轮减速器的课程设计
一级圆柱齿轮减速器是一种常见的机械传动装置，广泛应用于工业生产和机械设备中。

其主要作用是通过齿轮的啮合和传递动力，来实现速度减小和扭矩增大的效果。

一级圆柱齿轮减速器的课程设计旨在让学生深入了解减速器的工作原理、设计方法和分析技术，掌握减速器的设计流程和计算方法，培养学生的综合分析和创新能力。

以下是一级圆柱齿轮减速器课程设计的具体内容和步骤：
1. 学习减速器的基本知识：包括减速器的分类、结构组成、工作原理、优点和缺点等。

2. 了解减速器的设计流程：包括需求分析、传动比计算、齿轮选择、齿轮参数计算、轴的设计、轴上零件装配等。

3. 学习减速器设计所需的基本理论：包括齿轮啮合理论、齿轮强度计算、齿轮接触疲劳强度计算等。

4. 进行减速器的设计计算：根据给定的减速比、输入轴功率和转速等参数，计算所需的齿轮参数，如模数、齿数、分度圆直径等。

5. 进行齿轮强度计算和校核：根据计算出的齿轮参数，利用各种齿轮强度计算方法，进行齿轮的强度和接触疲劳校核。

6. 进行减速器的装配设计：将计算出的齿轮和轴等零件进行装配设计，考虑到装配精度、间隙、润滑等因素。

7. 进行减速器的动力学分析：根据设计好的减速器模型，进行动力学仿真分析，验证设计的合理性。

8. 编写课程设计报告：整理和总结所进行的设计计算、分析过程，撰写完整的课程设计报告。

通过完成一级圆柱齿轮减速器的课程设计，学生能够掌握减速器的设计方法和计算技术，培养工程实践能力和创新思维，并将所学知识应用于实际工程问题的解决中。

机械设计课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号：学生姓名：指导老师：完成日期：设计题目：一级直齿圆柱齿轮减速器一、传动方案简图二、已知条件：1、有关原始数据：运输带的有效拉力：F=1.47 KN运输带速度：V=1.55m/S鼓轮直径：D=310mm2、工作情况：使用期限8年，2班制（每年按300天计算），单向运转，转速误差不得超过±5%，载荷平稳；3、工作环境：灰尘；4、制造条件及生产批量：小批量生产；5、动力来源：电力，三相交流，电压380／220V。

三、设计任务：1、传动方案的分析和拟定2、设计计算内容1) 运动参数的计算，电动机的选择；3) 带传动的设计计算；2) 齿轮传动的设计计算；4) 轴的设计与强度计算；5) 滚动轴承的选择与校核；6) 键的选择与强度校核；7) 联轴器的选择。

3、设计绘图：1）减速器装配图一张；2）减速器零件图二张；目录一、传动方案的拟定及说明 .................................................................................... 错误!未定义书签。

二、电机的选择 ........................................................................................................ 错误!未定义书签。

1、电动机类型和结构型式............................................................................... 错误!未定义书签。

2、电动机容量 .................................................................................................. 错误!未定义书签。

机械设计基础课程设计-一级齿轮减速器设计说明书机械设计基础课程设计一级齿轮减速器设计说明书一、引言本文档旨在提供一级齿轮减速器设计的详细说明。

本设计旨在满足特定的需求和要求，确保减速器的功能和性能达到预期目标。

二、设计要求1、设计目标：设计一种能够实现正向旋转和输出指定速比的一级齿轮减速器。

2、输入参数：- 输入轴转速：n1（rpm）- 输出轴转速：n2（rpm）- 轴间距：L（mm）- 减速比：i3、输出参数：- 式轮轴数：N1，N2- 齿轮模数：m（mm）- 中心距：a（mm）- 齿数：z1，z2- 齿宽：b（mm）- 齿顶高系数：h1，h2- 齿根高系数：c1，c2- 传动效率：η- 承载能力：Ft（N）三、设计流程1、给定输入轴转速n1和输出轴转速n2，计算减速比i。

2、根据减速比i和输入参数，选择合适的齿轮模数m。

3、根据模数m和减速比i，计算轴间距L。

4、根据减速比i、模数m和轴间距L，计算齿数z1和z2：5、根据齿数z1和z2，计算中心距a。

6、根据模数m和齿数，计算齿宽b。

7、根据模数m、齿宽b、齿顶高系数h1和齿根高系数c1，计算齿轮1的齿顶高h1和齿根高c1：8、根据齿根高系数c1，计算齿轮1的齿根高c1：9、根据齿顶高系数h2和齿根高系数c2，计算齿轮2的齿顶高h2和齿根高c2：10、根据齿顶高系数h2，计算齿轮2的齿顶高h2：11、根据减速比i，模数m和中心距a，计算传动效率η。

12、根据模数m和中心距a，计算齿轮减速器的承载能力Ft。

四、附件本文档涉及的附件包括：1、设计图纸：包括齿轮齿形图、总体装配图、齿轮轴联接图等。

2、材料清单：列出所需的材料及其数量。

3、零件加工工艺：描述零件的加工流程和工艺要求。

五、法律名词及注释1、减速比（i）：输出轴转速与输入轴转速之比，表示减速器的速比。

2、齿轮模数（m）：用来表示齿轮齿数与其圆周直径的比值，是齿轮设计中的重要参数。

3、传动效率（η）：齿轮传动中输入功和输出功之比，表示齿轮传动的转动效率。

目录一、课程设计任务书....................................................... - 2 -二、传动方案的拟定....................................................... - 1 -三、电动机的选择......................................................... - 2 - 电动机类型的选择.. (2)四、确定传动装置的有关的参数............................................. - 4 -确定传动装置的总传动比和分配传动比。

(4)计算传动装置的运动和动力参数。

(4)五、传动零件的设计计算................................................... - 6 -V带传动的设计计算 (6)齿轮传动的设计计算 (7)六、轴的设计计算........................................................ - 10 -输入轴的设计计算 (10)输出轴的设计计算 (12)七、滚动轴承的选择及校核计算............................................ - 14 -八、连接件的选择........................................................ - 16 -联轴器的选择 (16)键的选择计算 (16)九、减速箱的附件选择.................................................... - 18 -十、润滑及密封.......................................................... - 19 - 十一、课程设计小结...................................................... - 20 - 十二、参考资料.......................................................... - 21 -一、课程设计任务书题目：设计化工易燃易爆品生产车间链板式运输机的传动装置。

机械设计基础课程设计课程设计题目：一级圆柱齿轮减速器专业：班级：姓名：指导教师：目录1. 前言 32. 第一章机械传动装置的总体设计73.第二章传动零件的设计计算144. 第三章减速器箱体之结构设计315. 第四章润滑方式及润滑油之选择336. 第五章密封的选择347. 第五章参考资料358. 设计小结369. 零件图37前言一、概述减速器含义减速器是原动机和工作机之间的独立的闭式传动装置，用来降低转速和增大转矩，以满足工作需要，在某些场合也用来增速，称为增速器。

选用减速器时应根据工作机的选用条件，技术参数，动力机的性能，经济性等因素，比较不同类型、品种减速器的外廓尺寸，传动效率，承载能力，质量，价格等，选择最适合的减速器。

减速器分类减速器的类别、品种、型式很多，目前已制定为行（国）标的减速器有40余种。

减速器的类别是根据所采用的齿轮齿形、齿廓曲线划分；减速器的品种是根据使用的需要而设计的不同结构的减速器；减速器的型式是在基本结构的基础上根据齿面硬度、传动级数、出轴型式、装配型式、安装型式、联接型式等因素而设计的不同特性的减速器。

减速器的载荷分类与减速器联接的工作机载荷状态比较复杂，对减速器的影响很大，是减速器选用及计算的重要因素，减速器的载荷状态即工作机（从动机）的载荷状态，通常分为三类：①—均匀载荷;②—中等冲击载荷;③—强冲击载荷。

减速器的正确安装正确的安装，使用和维护减速器，是保证机械设备正常运行的重要环节。

因此，在您安装减速器时，请务必严格按照下面的安装使用相关事项，认真地装配和使用。

第一步是安装前确认电机和减速器是否完好无损，并且严格检查电机与减速器相连接的各部位尺寸是否匹配，这里是电机的定位凸台、输入轴与减速器凹槽等尺寸及配合公差。

第二步是旋下减速器法兰外侧防尘孔上的螺钉，调整夹紧环使其侧孔与防尘孔对齐，插入内六角旋紧。

之后，取走电机轴键。

第三步是将电机与减速器自然连接。

连接时必须保证减速器输出轴与电机输入轴同心度一致，且二者外侧法兰平行。

机械设计基础课程设计说明书学习中心名称：奥鹏远程教育重庆学习中心（直属）[2016] 院校学号：C16023021930117姓名：李伟目录一、目录 (1)二、设计任务书 (2)三、电动机的选择 (2)四、传动装置的传动比分配、运动参数及动力参数计算….... .3五、传动零件的设计及校核计算 (4)六、轴的设计及校核计算 (15)七、滚动轴承的选择及校核计算 (24)八、键联接的选择及校核计算 (26)九、联轴器、减速器附件的选择及箱体主要结构尺寸 (27)十、润滑与密封 (30)二、设计任务书单级圆柱齿轮减速器和一级带传动（1）工作条件：使用年限8年，工作为二班工作制，载荷较平稳，工作环境有粉尘，最高温度35摄氏度。

（2）原始数据：滚筒圆周力F=3300N；带速V=1.2m/s；滚筒直径D=350mm。

（3）该方案的特点：。

三、电动机选择1、电动机类型的选择：Y系列三相异步电动机2、电动机功率选择：（1）传动装置的总功率：（查机械设计课程设计手册表7-1可得）η总=ηV带×η减速器×η有压紧平带×η弹性联轴器=0.96×0.98×0.97×0.993=0.9062(2)电机所需的工作功率：结果：F=3300NV=1.2m/sD=350mmη总=0.9062F AZ=F BZ=Ft/2=500.2N由两边对称，知截面C的弯矩也对称。

截面C在垂直面弯矩为M C1=F Ay L/2=182.05×50=9.1N·m(3)绘制水平面弯矩图（如图c）截面C在水平面上弯矩为：M C2=F AZ L/2=500.2×50=25N·m(4)绘制合弯矩图（如图d）M C=(M C12+M C22)1/2=(9.12+252)1/2=26.6N·m(5)绘制扭矩图（如图e）转矩：T=9.55×（P2/n2）×106=48N·m F AZ =500.2NM C1=9.1N·mM C2=25N·m M C =26.6N·m(6)绘制当量弯矩图（如图f）转矩产生的扭剪力按脉动循环变化，取α=1，截面C处的当量弯矩：Mec=[M C2+(αT)2]1/2= [26.62+(1×48)2]1/2=54.88N·m(7)校核危险截面C的强度由式（11-4）σe=Mec/0.1d33=99.6/0.1×413=14.5MPa< [σ-1]b=60MPa∴该轴强度足够。

一级圆柱齿轮减速器设计说明书一、传动方案拟定 (3)二、电动机的选择 (4)三、确定传动装置总传动比及分配各级的传动比 (6)四、传动装置的运动和动力设计 (7)五、齿轮传动的设计 (15)六、传动轴的设计 (18)七、箱体的设计 (27)八、键连接的设计 (29)九、滚动轴承的设计 (31)十、润滑和密封的设计 (32)十一、联轴器的设计 (33)十二、设计小结 (33)计算过程及计算说明一、传动方案拟定设计单级圆柱齿轮减速器１、工作条件：输送带常温下连续工作，空载起动，工作载荷平稳，使用期限5年，两班制工作，输送带速度容许误差为±5%，环境清洁。

２、原始数据：输送带有效拉力F=6500N；带速V=0.8m/s；滚筒直径D=335mm；方案拟定：采用开始齿轮传动与减速齿轮的组合，即可满足传动比要求；同时由于带传动具有良好的缓冲、吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。

二、电动机选择1、电动机类型和结构的选择：选择Y系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。

2、电动机容量选择：电动机所需工作功率为：式（1）：Ｐd＝ＰＷ／ηa(KW)由式(2)：ＰＷ＝ＦV/1000(KW)因此P d=FV/1000ηa(KW)由电动机至运输带的传动总效率为：η总=η１³η２³η２³η３³η４³η5式中：η1、η2、η3、η4、η5分别为开式齿轮传动、轴承、圆柱齿轮传动、联轴器和滚筒的传动效率。

取η１=0.98（开式齿轮传动），η２＝0.98，η３＝0.98,η４＝0.99（弹性联轴器），η5=0.96(卷筒)。

则：η总=0.98³0.98³0.98³0.98³0.99³0.97=0.886所以：电机所需的工作功率：P d= FV/1000η总=(6500³0.8)/(1000³0.886)=5.87(KW)3、确定电动机转速卷筒工作转速为：n卷筒＝60³1000²V/（π²D）=(60³1000³0.8)/（335²π）=45.63（r/min）根据《机械设计基础课程设计指导书》上推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围I’=3～６，取开式齿轮传动比I1’=２～４。
