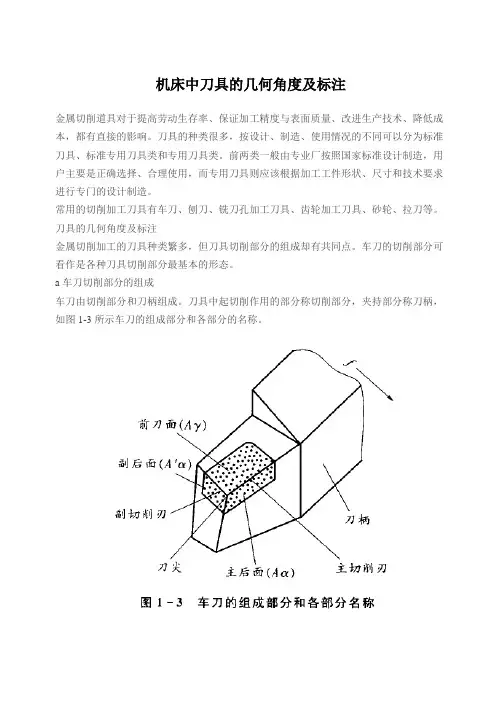

刀具的标注角度技术总结各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢篇一：刀具角度的标注内孔车刀几何角度：主偏角Kr＝750，副偏角Kr′＝150，前角γ0＝100，后角α0＝80，副后角α0′＝80，刃倾角λs ＝50答案：外圆车刀几何角度：主偏角Kr＝75，副偏角Kr＝15，前角γ0＝10，0 0 10 0 后角α0＝80，副后角α01＝80，刃倾角λs ＝－50答案：内孔车刀几何角度：主偏角Kr＝600，副偏角Kr′＝150，前角γ0＝100后角α0＝80，副后角α0′＝80，刃倾角λs ＝－50答案：，外圆车刀几何角度：主偏角Kr＝900，副偏角Kr′＝150，前角γ0＝100后角α0＝80，副后角α0′＝80，刃倾角λs ＝50答案：内孔车刀几何角度：主偏角Kr ＝450，副偏角Kr1＝150，，前角γ00100＝10，后角α0＝10，副后角α0＝10，刃倾角λs＝-50答案：端面车刀几何角度：主偏角Kr＝450，副偏角Kr′＝450，前角γ0＝50后角α0＝80，副后角α0′＝80，刃倾角λs ＝50答案：，篇二：刀具角度标注参考系刀具标注角度参考系设计制造测量角度时的基准（1）基面Pr: 通过主切削刃上选定点，垂直于该点切削速度方向的平面。
（2）切削平面Ps：通过主切削刃上选定点，与主切削刃相切，且垂直于该点基面的平面。
（3）切削刃剖平面正交平面Po：通过主切削刃上选定点，垂直于基面和切削平面的平面。
正交平面参考系:基面、范文TOP100切削平面和正交平面组成标注刀具角度的正交平面参考系。
法平面Pn :过切削刃上选定点并垂直于主切削刃的平面进给平面Pf :垂直于基面平行于进给方向的平面切深平面Pp :垂直基面和假定工作平面的平面篇三：刀具标注角度2）后角αo -- 后刀面与切削平面之间的夹角。
若通过选定点的切削平面位于楔形刀体的实体之外，后角为正值；反之为负值。
3）楔角βo -- 前刀面与主后刀面之间的夹角。
显然有：βo + γo +αo = 90°。
在基面Pr中测量的角度：4）主偏角kr -- 主切削刃在基面上的投影与假定进给方向之间的夹角。
5）副偏角k’r -- 副切削刃在基面上的投影与假定进给反方向之间的夹角。
6）刀尖角εr -- 主切削刃与副切削刃在基面上投影之间的夹角。
显然有：kr+k’r +εr = 180°。
在切削平面Ps中测量的角度：7）刃倾角λs -- 主切削刃与基面之间的夹角。
当刀尖是主切削刃上最低点时，刃倾角定为负值；当刀尖是主切削刃上最高点时，则刃倾角为正值，如图2-62 所示。
图2-62 刃倾角当λs = 0°时，主切削刃与切削速度垂直，称之为直角切削或正切削。
而λs ≠ 0°的切削称为斜角切削或斜切削。
λs的正或负会改变切屑流出的方向。
在副正交平面中测量的角度8）副后角α’o -- 副后刀面与切削平面之间的夹角最全面的范文参考写作网站；9）副前角γ’o -- 前刀面与基面之间的夹角。
实际上，当γo、λs、kr 及k’r 为已定值，且主、副切削刃处于共同的前刀面时，γ’o 也已被确定了。
另外，βo及εr 是派生角。
因此，外圆车刀的标注角度只有六个是独立的：γo、αo、kr、k’r、λs 与α’o，外圆表面的加工路线1粗车→半精车→精车：应用最广，满足IT≥IT7，▽≥外圆可以加工2粗车→半精车→粗磨→精磨：用于有淬火要求IT≥IT6，▽≥ 的黑色金属。
3粗车→半精车→精车→金刚石车：用于有色金属、不宜采用磨削加工的外用表面。
4．粗车→半精车→粗磨→精磨→研磨、超精加工、砂带磨、镜面磨、或抛光在2的基础上进一步精加工。
目的为了减少粗糙度，提高尺寸精度，形状和位置精度。
孔的加工路线1钻→粗拉→精拉：用于大批大量生产盘(来自: XX:刀具的标注角度技术总结)套类零件的内孔，单键孔和花键孔加工，加工质量稳定，生产效率高。
2钻→扩→铰→手铰：用于中小孔加工，扩孔前纠正位置精度，铰孔保证尺寸、形状精度和表面粗糙度。
3钻或粗镗→半精镗→精镗→浮动镗或金刚镗应用：1）单件小批量生产中箱体孔隙加工。
2位置精度要求很高的孔系加工。
3直径比较大得孔ф80mm以上，毛坯上已有铸孔或锻孔。
4有色金属有金刚镗来保证其尺寸，形状和位置精度以及表面粗糙度的要求4钻（粗镗）粗磨→半精磨→精磨→研磨或衍磨应用：淬硬零件加工或精度要求高的孔加工。
说明：1孔最终加工精度很大程度上取决于操作者的水平。
2特小孔加工采用特种加工方法范文写作2）后角αo -- 后刀面与切削平面之间的夹角。
若通过选定点的切削平面位于楔形刀体的实体之外，后角为正值；反之为负值。
3）楔角βo -- 前刀面与主后刀面之间的夹角。
显然有：βo + γo +αo = 90°。
在基面Pr中测量的角度：4）主偏角kr -- 主切削刃在基面上的投影与假定进给方向之间的夹角。
5）副偏角k’r -- 副切削刃在基面上的投影与假定进给反方向之间的夹角。
6）刀尖角εr -- 主切削刃与副切削刃在基面上投影之间的夹角。
显然有：kr+k’r +εr = 180°。
在切削平面Ps中测量的角度：7）刃倾角λs -- 主切削刃与基面之间的夹角。
当刀尖是主切削刃上最低点时，刃倾角定为负值；当刀尖是主切削刃上最高点时，则刃倾角为正值，如图2-62 所示。
图2-62 刃倾角当λs = 0°时，主切削刃与切削速度垂直，称之为直角切削或正切削。
而λs ≠ 0°的切削称为斜角切削或斜切削。
λs的正或负会改变切屑流出的方向。
在副正交平面中测量的角度8）副后角α’o -- 副后刀面与切削平面之间的夹角；9）副前角γ’o -- 前刀面与基面之间的夹角。
XX实际上，当γo、λs、kr 及k’r 为已定值，且主、副切削刃处于共同的前刀面时，γ’o 也已被确定了。
另外，βo 及εr是派生角。
因此，外圆车刀的标注角度只有六个是独立的：γo、αo、kr、k’r、λs与α’o，外圆表面的加工路线1粗车→半精车→精车：应用最广，满足IT≥IT7，▽≥外圆可以加工2粗车→半精车→粗磨→精磨：用于有淬火要求IT≥IT6，▽≥ 的黑色金属。
3粗车→半精车→精车→金刚石车：用于有色金属、不宜采用磨削加工的外用表面。
4．粗车→半精车→粗磨→精磨→研磨、超精加工、砂带磨、镜面磨、或抛光在2的基础上进一步精加工。
目的为了减少粗糙度，提高尺寸精度，形状和位置精度。
孔的加工路线1钻→粗拉→精拉：用于大批大量生产盘套类零件的内孔，单键孔和花键孔加工，加工质量稳定，生产效率高。
2钻→扩→铰→手铰：用于中小孔加工，扩孔前纠正位置精度，铰孔保证尺寸、形状精度和表面粗糙度。
3钻或粗镗→半精镗→精镗→浮动镗或金刚镗应用：1）单件小批量生产中箱体孔隙加工。
2位置精度要求很高的孔系加工。
3直径比较大得孔ф80mm以上，毛坯上已有铸孔或锻孔。
4有色金属有金刚镗来保证其尺寸，形状和位置精度以及表面粗糙度的要求4钻（粗镗）粗磨→半精磨→精磨→研磨或衍磨应用：淬硬零件加工或精度要求高的孔加工。
思想汇报专题说明：1孔最终加工精度很大程度上取决于操作者的水平。
2特小孔加工采用特种加工方法2）后角αo -- 后刀面与切削平面之间的夹角。
若通过选定点的切削平面位于楔形刀体的实体之外，后角为正值；反之为负值。
3）楔角βo -- 前刀面与主后刀面之间的夹角。
显然有：βo+ γo +αo = 90°。
在基面Pr中测量的角度：4）主偏角kr -- 主切削刃在基面上的投影与假定进给方向之间的夹角。
5）副偏角k’r -- 副切削刃在基面上的投影与假定进给反方向之间的夹角。
6）刀尖角εr -- 主切削刃与副切削刃在基面上投影之间的夹角。
显然有：kr+k’r +εr = 180°。
在切削平面Ps中测量的角度：7）刃倾角λs -- 主切削刃与基面之间的夹角。
当刀尖是主切削刃上最低点时，刃倾角定为负值；当刀尖是主切削刃上最高点时，则刃倾角为正值，如图2-62 所示。
图2-62 刃倾角当λs = 0°时，主切削刃与切削速度垂直，称之为直角切削或正切削。
而λs ≠ 0°的切削称为斜角切削或斜切削。
λs的正或负会改变切屑流出的方向。
在副正交平面中测量的角度8）副后角α’o -- 副后刀面与切削平面之间的夹角；9）副前角γ’o -- 前刀面与基面之间的夹角。
实际上，当γo、λs、kr 及k’r 为已定值，且主、副切削刃处于共同的前刀面时，γ’o 也已被确定了。
另外，βo及εr 是派生角。
因此，外圆车刀的标注角度只有六个是独立的：γo、αo、kr、k’r、λs 与α’o，外圆表面的加工路线1粗车→半精车→精车：应用最广，满足IT≥IT7，▽≥外圆可以加工2粗车→半精车→粗磨→精磨：用于有淬火要求IT≥IT6，▽≥ 的黑色金属。
3粗车→半精车→精车→金刚石车：用于有色金属、不宜采用磨削加工的外用表面。
4．粗车→半精车→粗磨→精磨→研磨、超精加工、砂带磨、镜面磨、或抛光在2的基础上进一步精加工。
目的为了减少粗糙度，提高尺寸精度，形状和位置精度。
孔的加工路线1钻→粗拉→精拉：用于大批大量生产盘套类零件的内孔，单键孔和花键孔加工，加工质量稳定，生产效率高。
2钻→扩→铰→手铰：用于中小孔加工，扩孔前纠正位置精度，铰孔保证尺寸、形状精度和表面粗糙度。
3钻或粗镗→半精镗→精镗→浮动镗或金刚镗应用：1）单件小批量生产中箱体孔隙加工。
2位置精度要求很高的孔系加工。
3直径比较大得孔ф80mm以上，毛坯上已有铸孔或锻孔。
4有色金属有金刚镗来保证其尺寸，形状和位置精度以及表面粗糙度的要求4钻（粗镗）粗磨→半精磨→精磨→研磨或衍磨应用：淬硬零件加工或精度要求高的孔加工。
说明：1孔最终加工精度很大程度上取决于操作者的水平。
2特小孔加工采用特种加工方法2）后角αo -- 后刀面与切削平面之间的夹角。
若通过选定点的切削平面位于楔形刀体的实体之外，后角为正值；反之为负值。
3）楔角βo -- 前刀面与主后刀面之间的夹角。
显然有：βo + γo +αo = 90°。
在基面Pr中测量的角度：4）主偏角kr -- 主切削刃在基面上的投影与假定进给方向之间的夹角。
5）副偏角k’r -- 副切削刃在基面上的投影与假定进给反方向之间的夹角。
6）刀尖角εr -- 主切削刃与副切削刃在基面上投影之间的夹角。
显然有：kr+k’r +εr = 180°。
在切削平面Ps中测量的角度：7）刃倾角λs -- 主切削刃与基面之间的夹角。
当刀尖是主切削刃上最低点时，刃倾角定为负值；当刀尖是主切削刃上最高点时，则刃倾角为正值，如图2-62 所示。
