钢筋计算规则及实例

1梁筋在钢筋的计算过程中，梁筋的计算是最为复杂的，因为它需要计算上部通长筋、支座钢筋、中部钢筋（腰筋、扭筋）、底筋、箍筋、拉筋、吊筋，当遇到有悬挑的时候还需要锚固长度还与非悬挑不一致，因此，需要详细了解03G-101，在此以上图为例进行说明。

1.1上部通长筋1）上部通长筋=通跨净长度+搭接长度+2*锚固长度（当处于中间楼层）2φ25=（7.2*4-0.45*2+38*0.025*1.2*2+2*38*0.025）*2说明：搭接长度以12米为定尺长度，即12m一搭接。

该工程为一级抗震，混凝土的等级为C30，锚固长度按表1-1取38d，表1-1搭接长度按照下表1-2以1.2*锚固长度取值表1-22）上部通长筋=梁总长+搭接长度+2*锚固长度（当处于基础层，该部分钢筋锚固到梁底）2φ25=(7.2*4-0.03*2+38*0.025*1.2*2+2*（0.7-0.03*2）)*2保护层按照下表1-3取值：（在本工程中取30）表1-33)当然，有时候遇到悬挑钢筋的时候，如下图，还需要计算弯折部分的钢筋，详见国标。

1.2支座钢筋○1轴支座筋6Ф25 4/2其中2Ф25是通长的，所以上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下2Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*2○3轴支座筋8Ф25 4/4所以上2Ф25=（1/3*(7.2-0.325-0.325)*2+0.65）*2（相邻两跨净跨取大值）下4Ф25=（1/4*(7.2-0.325-0.325)*2+0.65）*4○4轴支座筋2Ф25/ 2Ф22所以下2Ф22=（1/4*(7.2-0.325-0.325) +0.325）*26Ф25 4/2上2Ф25=（2/3*(7.2-0.325-0.325) +0.65）*2下2Ф25=（2/4*(7.2-0.325-0.325) +0.325+1.2*38*0.025）*2 ○5轴支座钢筋同○3轴支座钢筋上2Ф25=1/3*(7.2-0.45-0.325)*2下2Ф25=1/4*(7.2-0.45-0.325)*2○6轴支座钢筋同○1轴支座钢筋8Ф25 4/4上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下4Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*48Ф10(2)指的是吊筋处的箍筋1.3架立钢筋○1~○34Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*4○3~○44Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○4~○54Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○5~○64Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*41.4腰筋腰筋=跨净长+搭接长度+2*15*d（当为抗扭筋时，+2*锚固长度）所以在本题目中，配G6Ф12=（7.2*4-0.45*2+2*15*0.012+1.2*34*0.012）*61.5底筋1)、当为通常筋=净跨长+搭接长度+2*锚固长度2）、当为本题中时，分别进行计算○1、每跨的5Ф25为通常的，所以5Ф25=（7.2*4-0.45*2+2*38*0.025*1.2+2*38*0.025）*5 ○2、○1~○33Ф25=（7.2-0.325-0.45+38*0.025+1.2*38*0.025）*3○3~○4（即不伸入支座的钢筋=净跨-2*0.1*ln1）8Ф25 3（-3）/5=3*(7.2-0.325*2-0.1*(7.2-0.325*2)*2)○4~○6其中的2Ф25=（7.2*2-0.325-0.45+1.2*38*0.025*2+38*0.025）*2 ○4~○5其中的1Ф25=7.2-0.325*2+1.2*38*0.025*21.6箍筋箍筋单长=（长+宽）*2-8*保护层+20*d(二肢箍)箍筋数量=加密区/加密区间距+非加密区/非加密区间距+吊筋处增加数量箍筋单长φ10=(0.3+0.7)*2-8*0.03+20*0.01箍筋数量=（1.2+2*0.7*7）/0.1+（7.2*4+0.15*2-1.2-2*0.7*7-0.35）/0.2+8（○1~○3跨中次梁宽为250，则8φ10相当于间距为50）（1.2是图中注明的加密区范围，未注明按照规范进行计算）注：二肢箍是箍筋中最简单的类型，当出现多肢箍时，需要小心计算，多肢箍在柱箍筋中举例。

钢筋工程量计算规则(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。

2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。

钢筋电渣压力焊接、套筒挤压等接头，以个计算。

3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m，螺杆另行计算。

（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。

（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。

（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。

（5）低合金钢筋或钢绞线采用JM， XM， QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。

（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在2 0m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。

（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。

（2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。

梁构件钢筋实‎例计算WKL钢筋计‎算实例1．平法施工图WKL1平法‎施工图，见下图。

锚固方式：采用“梁包柱”锚固方式。

2．钢筋计算(1)计算参数①柱保护层厚度‎c＝30mm；②梁保护层＝25mm；③l aE＝33d；④双肢箍长度计‎算公式：(b－2c＋d)×2＋(h－2c＋d) × 2＋(1.9d＋lOd)×2；⑤箍筋起步距离‎＝50mm；⑥锚固方式：采用“梁包柱”锚固方式。

P59(2)钢筋计算过程‎1)上部通长筋2‎ 18①按梁包柱锚固‎方式，两端均伸至端‎部下弯1.7 l aE②上部通长筋长‎度：＝7000＋5000＋6000＋300＋450－ 60＋2×1.7l aE＝7000＋5000＋6000＋300＋450－60＋2×1.7×33×18＝20771m‎m③接头个数＝20771/9000－1＝2个2)支座1负筋上‎排2 8下排2 18①上排支座负筋‎长度＝1.7l aE＋（7000－600）／3＋600－30＝1.7×34×18＋(7000－ 600)/3＋600－ 30＝3745mm‎②下排支座负筋‎长度＝1.7l aE＋(7000－600)/4＋600－30＝1.7×34×18＋(7000－600)/4＋600－30＝ 3211mm‎3)支座2负筋上‎排2 18下排2 18①上排支座负筋‎长度＝2×(7000－600)/3+600＝4867mm‎②下排支座负筋‎长度＝2×(7000－ 600)/4+600＝3800mm‎4)支座3负筋上‎排2 8下排2 8①上排支座负筋‎长度＝2×(6000－750)/3+600＝4100mm‎②下排支座负筋‎长度＝2×(6000－750)/4+600＝3225mm‎5)支座4负筋上‎排2 18下排2 18①上排支座负筋‎长度＝1.7l aE十(6000－750)/3＋900－30＝1.7×34×18＋(6000－750)/3＋900－30＝3661mm‎②下排支座负筋‎长度＝1. 7l aE＋(6000－750)/4＋900－30＝1.7×34× 18＋( 6000－750)/4＋900－ 30＝3223mm‎6)下部通长筋4‎ 22 P79①上部通长筋长‎度＝ 7000＋5000＋6000＋300＋450－60＋2×15d＝7000＋5000＋6000＋300＋450－60＋2×15×22 ＝19350m‎m②接头个数＝19350/9000－1＝2个7)箍筋长度（4肢箍）①外大箍筋长度‎＝(200－2×25＋8) 2＋(500－2×25＋8) ×2＋2×11.9×8＝1423mm‎②里小箍筋长度‎＝2×{[(200－50)/3＋25＋8]＋(500－50＋8) }＋2 ×11.9×8＝1273mm‎8)每跨箍筋根数‎①箍筋加密区长‎度＝2×500＝lOOOmm‎②第一跨＝21＋21＝42根加密区根数＝2×[(1000－50)/100＋1]＝21根非加密区根数‎＝（7000－600－2000）/200－1＝ 21根③第二跨＝21＋11＝32根加密区根数＝2×[(1000－ 50)/100＋1] ＝21根非加密区根数‎＝(5000－ 600－2000)/200－1＝11根④第三跨＝21＋16 ＝37根加密区根数＝2×[(1000－50)／100＋1]＝21根非加密区根数‎＝(6000－750－2000)/200－1＝16根⑤总根数＝42＋32＋37 ＝111根框架柱构件钢‎筋实例计算本小节所有构‎件的计算条件‎，见下表。

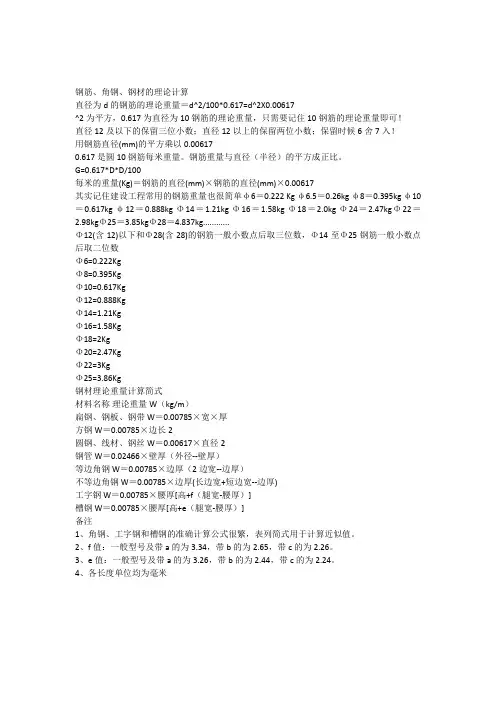

钢筋、角钢、钢材的理论计算直径为d的钢筋的理论重量＝d^2/100*0.617=d^2X0.00617^2为平方，0.617为直径为10钢筋的理论重量，只需要记住10钢筋的理论重量即可！直径12及以下的保留三位小数；直径12以上的保留两位小数；保留时候6舍7入！用钢筋直径(mm)的平方乘以0.006170.617是圆10钢筋每米重量。

钢筋重量与直径（半径）的平方成正比。

G=0.617*D*D/100每米的重量(Kg)＝钢筋的直径(mm)×钢筋的直径(mm)×0.00617其实记住建设工程常用的钢筋重量也很简单φ6＝0.222 Kg φ6.5＝0.26kg φ8＝0.395kg φ10＝0.617kg φ12＝0.888kg Φ14＝1.21kg Φ16＝1.58kg Φ18＝2.0kg Φ24＝2.47kgΦ22＝2.98kgΦ25＝3.85kgΦ28＝4.837kg............Φ12(含12)以下和Φ28(含28)的钢筋一般小数点后取三位数，Φ14至Φ25钢筋一般小数点后取二位数Φ6=0.222KgΦ8=0.395KgΦ10=0.617KgΦ12=0.888KgΦ14=1.21KgΦ16=1.58KgΦ18=2KgΦ20=2.47KgΦ22=3KgΦ25=3.86Kg钢材理论重量计算简式材料名称理论重量W（kg/m）扁钢、钢板、钢带 W＝0.00785×宽×厚方钢 W＝0.00785×边长2圆钢、线材、钢丝 W＝0.00617×直径2钢管 W＝0.02466×壁厚（外径--壁厚）等边角钢 W＝0.00785×边厚（2边宽--边厚）不等边角钢 W＝0.00785×边厚(长边宽+短边宽--边厚)工字钢 W＝0.00785×腰厚[高+f（腿宽-腰厚）]槽钢 W＝0.00785×腰厚[高+e（腿宽-腰厚）]备注1、角钢、工字钢和槽钢的准确计算公式很繁，表列简式用于计算近似值。
