梁板钢筋的下料长度计算及例题

勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼45度0.5d＼６０度1d＼９０度２d ＼1梁板钢筋的下料长度=梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯35度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

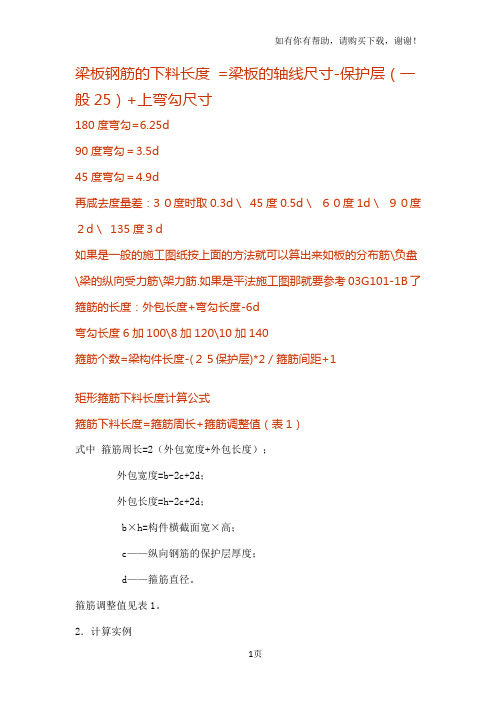

梁板钢筋的下料长度计算梁板钢筋的下料长度 =梁板的轴线尺⼨-保护层（⼀般25）+上弯勾尺⼨180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼ 135度３d如果是⼀般的施⼯图纸按上⾯的⽅法就可以算出来如板的分布筋\负盘\梁的纵向受⼒筋\架⼒筋.如果是平法施⼯图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截⾯宽×⾼；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截⾯尺⼨b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求⼀根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算⽅法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（⾮抗震箍）错误计算⽅法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施⼯现场，如果给钢筋⼯⼀个总长＝2b+2h-8c+26.5d 的公式，钢筋⼯不是太欢迎；如果将梁的已知保护层直接代⼊公式，使表达⽅式简单⼀些，钢筋⼯就容易记住。

钢筋下料长度计算方法梁板钢筋的下料长度=梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6。

25d90度弯勾＝3、5d45度弯勾＝4、9d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋、负盘、梁的纵向受力筋、架力筋。

如果是平法施工图那就要参考03G101-1B 了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100、8加120、10加140箍筋个数=梁构件长度-(２５保护层)2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；bh=构件横截面宽高；c，纵向钢筋的保护层厚度；d，箍筋直径。

箍筋调整值见表1。

2．计算实例抗震框架梁跨中截面尺寸bh=250mm500mm，梁内配筋箍筋，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度=b-2c+2d=250-225+26=212（mm）外包长度=h-2c+2d=500-2225+26=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-225）+2（500-225）+50（调整值）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26。

5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

譬如，当次梁的4面保护层均为25mm时，箍筋直径为圆8，我们有：箍筋总长＝2b+2h+12mm；箍筋直径为圆10，我们有：箍筋总长＝2b+2h+65mm；箍筋直径为圆12，我们有：箍筋总长＝2b+2h+118mm；箍筋直径为圆14，我们有：箍筋总长＝2b+2h+171mm。

譬如，当主梁支座顶面保护层为55mm，其余3面保护层为25mm时，箍筋直径为圆8，我们有：箍筋总长＝2b+2h－48mm；箍筋直径为圆10，我们有：箍筋总长＝2b+2h+5mm；箍筋直径为圆12，我们有：箍筋总长＝2b+2h+58mm；箍筋直径为圆14，我们有：箍筋总长＝2b+2h+111mm。

安徽省第三届“徽匠”状元建筑 技能大赛理论知识题库答案
工种：钢筋工
四、计算题：
10.某建筑物第一层楼共有 5根L1梁，梁的钢筋如图所示，要求按图计算各钢筋下料 长度并编制钢筋配料单。

L-i
【解】 L1梁各种钢筋下料长度计算如下：保护层厚度 25mm
① 号钢筋下料长度 =(4240-2x25 ) +2x6.25x10=4135mm ② 号钢筋下料长度可分段计算
端部平直长=240+50-25=265mm 斜段长=(梁高-2倍保护层厚度)
x1.4仁(400-2x25 ) x1.41=494mm
中间直线段长=4240-2x25-2x265-2x350=2960mm HRB335
钢筋末端无弯钩。

钢筋下料长度为：
2x(150+265+494)+2960-4x0.5do-2x2do=4658mm ③ 号钢筋下料长度=4240-2x25+2x100+2x6.25do
-2x2do=4190+200+225-72=4543mm
④ 号箍筋：按外包尺寸计算：
宽度=200-2x25+2x6=162mm 高度=400-2x25=2x6=362mm
④号箍筋下料长度 =2x(162+362)+100-3x2do=1112mm 箍筋数量=(构件长度-两端保护层)/箍筋间距+1 =
^6@£00/^ L
③解姿艸
1
O r d
4000
4240
r 30
50
兀吒QQ ©
(4240-2x25 ) /200+1=4190/200+ 仁21.95，取22 根。

计算结果汇总于下表:
钢筋配料单。

梁板钢筋的下料长度=梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼45度0.5d＼６０度1d＼９０度２d＼135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d 的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

譬如，当次梁的4面保护层均为25mm时，箍筋直径为圆8，我们有：箍筋总长＝2b+2h+12mm；箍筋直径为圆10，我们有：箍筋总长＝2b+2h+65mm；箍筋直径为圆12，我们有：箍筋总长＝2b+2h+118mm；箍筋直径为圆14，我们有：箍筋总长＝2b+2h+171mm。

譬如，当主梁支座顶面保护层为55mm，其余3面保护层为25mm时，箍筋直径为圆8，我们有：箍筋总长＝2b+2h－48mm；箍筋直径为圆10，我们有：箍筋总长＝2b+2h+5mm；箍筋直径为圆12，我们有：箍筋总长＝2b+2h+58mm；箍筋直径为圆14，我们有：箍筋总长＝2b+2h+111mm。

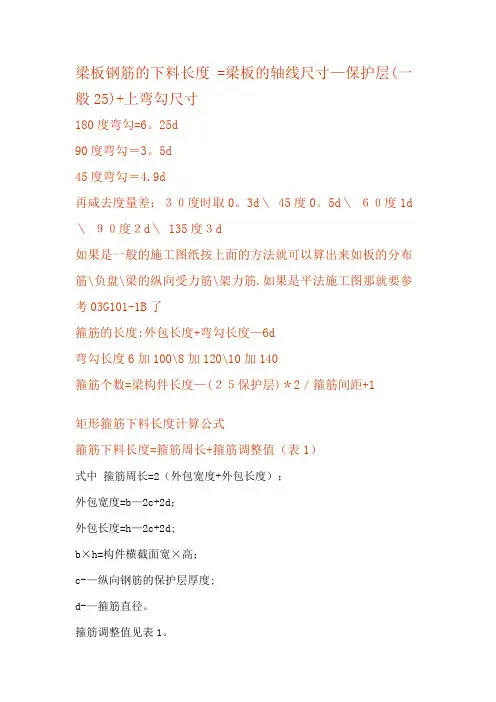

梁板钢筋的下料长度 =梁板的轴线尺寸—保护层(一般25)+上弯勾尺寸180度弯勾=6。

25d90度弯勾＝3。

5d45度弯勾＝4.9d再咸去度量差：３０度时取0。

3d＼ 45度0。

5d＼６０度1d ＼９０度２d＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度:外包长度+弯勾长度—6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度—(２５保护层)＊2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b—2c+2d；外包长度=h—2c+2d;b×h=构件横截面宽×高；c-—纵向钢筋的保护层厚度;d-—箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150,纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度.解：外包宽度= b—2c+2d=250—2×25+2×6=212（mm）外包长度=h—2c+2d=500—22×25+2×6=462(mm）箍筋下料长度=箍筋周长+箍筋调整值=2(外包宽度+外包长度)+110（调整值)=2（212+462)+110=1458（mm)≈1460（mm)（抗震箍)错误计算方法1：箍筋下料长度=2（250—2×25）+2（500—2×25）+50（调整值）=1350（mm)（非抗震箍）错误计算方法2:箍筋下料长度=2（250—2×25)+2（500-2×25）=1300(mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h—8c+26。

5d的公式，钢筋工不是太欢迎;如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

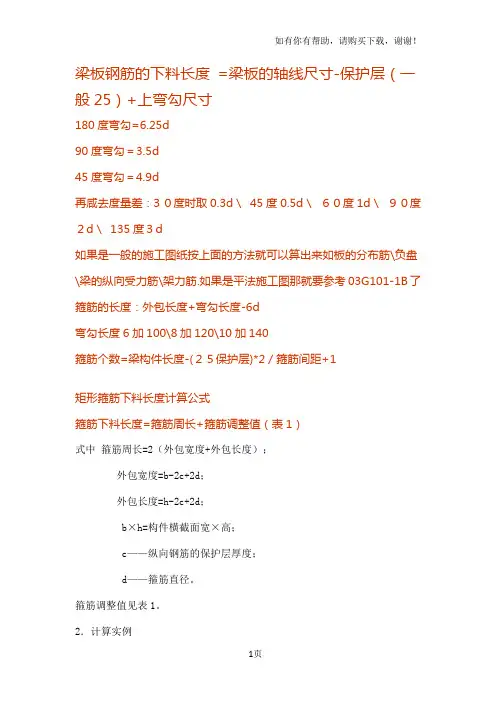

梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d ＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d 的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

【例题】某建筑物第一层楼共有L1简支梁10根，其配筋图如下，（1）计算L1梁中各钢筋的下料长度（钢筋保护层取25mm）；（2）编制“钢筋配料单”。

1.计算钢筋下料长度①号钢筋下料长度(6240-2×25+2×200)-2×2×25+2×6.25×25= 6802(mm)②号钢筋下料长度6240-2×25+2×6.25×12= 6340(mm)③号弯起钢筋下料长度上直段钢筋长度240+50+500-25= 765(mm)斜段钢筋长度(500-2×25)×1.414= 636(mm)中间直段长度6240-2×(240+50+500+450)= 3760(mm)下料长度(765+636)×2+3760-4×0.5×25+2×6.25×25= 6824(mm)④号钢筋下料长度计算为6824mm 。

⑤号箍筋下料长度宽度200-2×25+2×6= 162(mm) 高度500-2×25+2×6= 462(mm)下料长度为(162+462)×2+11×6-3×2×6= 1278(mm) 箍筋数量的计算：n ＝＋1＝32（个）2、钢筋配料单 （要求：绘出各钢筋的简图及外包尺寸）构件名称钢筋编号简 图 钢号直径 （mm)下料 长度 （mm) 单根 根数合计 根数质量 （kg ）L1梁 共10根①Φ 25 68022 20 523.75②Φ 12 6340 2 20 112.60③Φ 25 6824 1 10 262.72④Φ 25 6824 1 10 262.72⑤Φ 6 1278 32 320 91.78合计 Φ 6：91.78㎏； Φ12：112.60㎏； Φ 25：1049.19㎏。
