梁板钢筋的下料长度计算及例题

勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼45度0.5d＼６０度1d＼９０度２d ＼1梁板钢筋的下料长度=梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯35度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

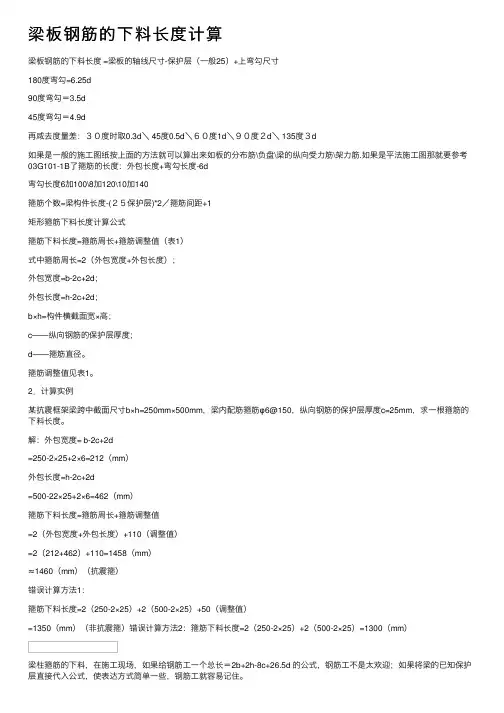

梁板钢筋的下料长度计算梁板钢筋的下料长度 =梁板的轴线尺⼨-保护层（⼀般25）+上弯勾尺⼨180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼ 135度３d如果是⼀般的施⼯图纸按上⾯的⽅法就可以算出来如板的分布筋\负盘\梁的纵向受⼒筋\架⼒筋.如果是平法施⼯图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截⾯宽×⾼；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截⾯尺⼨b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求⼀根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算⽅法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（⾮抗震箍）错误计算⽅法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施⼯现场，如果给钢筋⼯⼀个总长＝2b+2h-8c+26.5d 的公式，钢筋⼯不是太欢迎；如果将梁的已知保护层直接代⼊公式，使表达⽅式简单⼀些，钢筋⼯就容易记住。

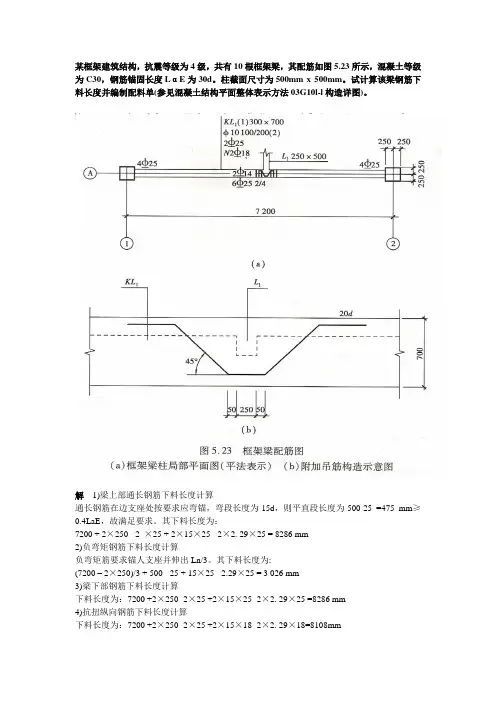

某框架建筑结构，抗震等级为4级，共有10根框架梁，其配筋如图5.23所示，混凝土等级为C30，钢筋锚固长度LαE为30d。

柱截面尺寸为500mm x 500mm。

试计算该梁钢筋下料长度并编制配料单(参见混凝土结构平面整体表示方法03G10l-l构造详图)。

解1)梁上部通长钢筋下料长度计算通长钢筋在边支座处按要求应弯锚，弯段长度为15d，则平直段长度为500-25 =475 mm≥0.4LaE，故满足要求。

其下料长度为：7200 + 2×250 - 2 ×25 + 2×15×25 - 2×2. 29×25 = 8286 mm2)负弯矩钢筋下料长度计算负弯矩筋要求锚人支座并伸出Ln/3。

其下料长度为:(7200 – 2×250)/3 + 500 - 25 + 15×25 - 2.29×25 = 3 026 mm3)梁下部钢筋下料长度计算下料长度为：7200 +2×250 -2×25 +2×15×25 -2×2. 29×25 =8286 mm4)抗扭纵向钢筋下料长度计算下料长度为：7200 +2×250 -2×25 +2×15×18 -2×2. 29×18=8108mm5)附加吊筋下料长度计算附加吊筋构造见图5.23 (b)。

下料长度为：2×20×14 + 250 + 2×50 + 2×(700 - 2×25)×1. 414 - 4×0.54×14 = 2688 mm 6)箍筋下料长度计算箍筋外包尺寸为：[(300 -2×25 +2×10) + (700 -2×25 +2 ×10) ]×2 = 1880 mm根据抗震要求，箍筋端头弯钩平直段长度为10d，所以每个箍筋弯钩增加长度为3π(D+d)/8 - (D/2 + d) + 10d = 11. 87d。

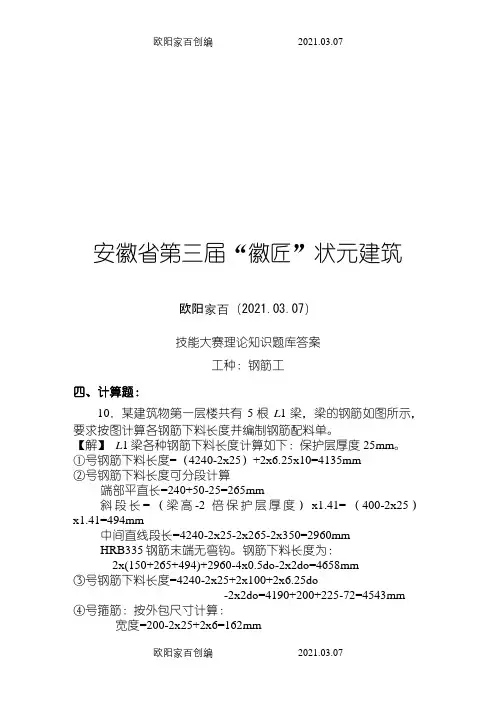

安徽省第三届“徽匠”状元建筑
欧阳家百（2021.03.07）
技能大赛理论知识题库答案
工种：钢筋工
四、计算题：

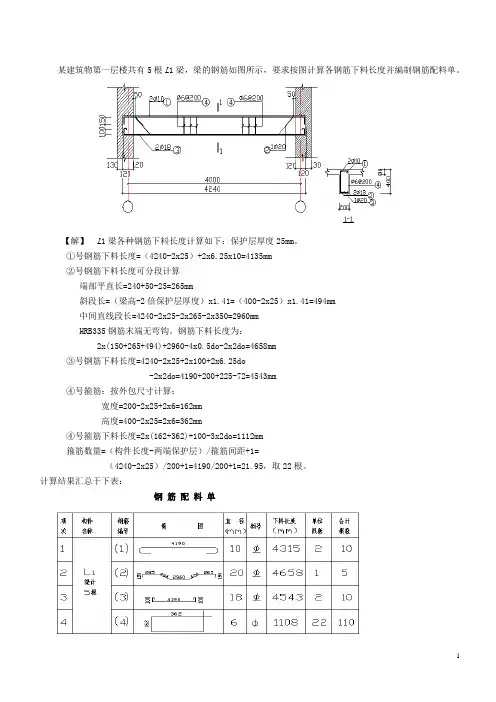

10．某建筑物第一层楼共有5根L1梁，梁的钢筋如图所示，要求按图计算各钢筋下料长度并编制钢筋配料单。

【解】L1梁各种钢筋下料长度计算如下：保护层厚度25mm。

①号钢筋下料长度=（4240-2x25）+2x6.25x10=4135mm
②号钢筋下料长度可分段计算
端部平直长=240+50-25=265mm
斜段长=（梁高-2倍保护层厚度）x1.41=（400-2x25）x1.41=494mm
中间直线段长=4240-2x25-2x265-2x350=2960mm
HRB335钢筋末端无弯钩。

钢筋下料长度为：
2x(150+265+494)+2960-4x0.5do-2x2do=4658mm
③号钢筋下料长度=4240-2x25+2x100+2x6.25do
-2x2do=4190+200+225-72=4543mm
④号箍筋：按外包尺寸计算：
宽度=200-2x25+2x6=162mm
高度=400-2x25=2x6=362mm
④号箍筋下料长度=2x(162+362)+100-3x2do=1112mm
箍筋数量=（构件长度-两端保护层）/箍筋间距+1=
（4240-2x25）/200+1=4190/200+1=21.95，取22根。

计算结果汇总于下表：
钢筋配料单。

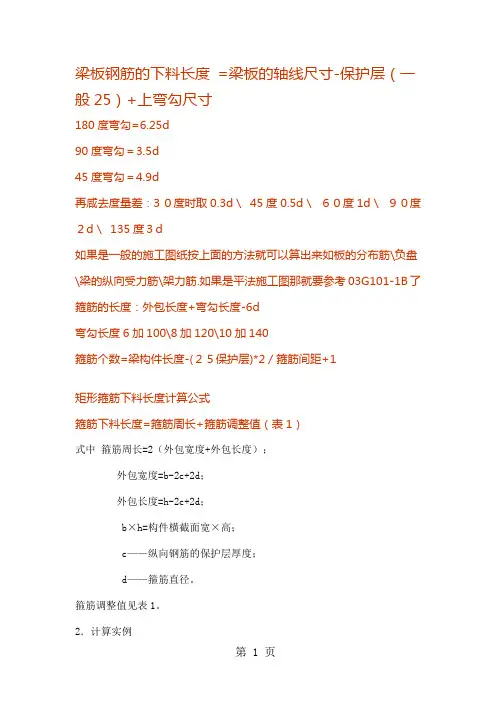

梁板钢筋的下料长度=梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼45度0.5d＼６０度1d＼９０度２d＼135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d 的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

譬如，当次梁的4面保护层均为25mm时，箍筋直径为圆8，我们有：箍筋总长＝2b+2h+12mm；箍筋直径为圆10，我们有：箍筋总长＝2b+2h+65mm；箍筋直径为圆12，我们有：箍筋总长＝2b+2h+118mm；箍筋直径为圆14，我们有：箍筋总长＝2b+2h+171mm。

譬如，当主梁支座顶面保护层为55mm，其余3面保护层为25mm时，箍筋直径为圆8，我们有：箍筋总长＝2b+2h－48mm；箍筋直径为圆10，我们有：箍筋总长＝2b+2h+5mm；箍筋直径为圆12，我们有：箍筋总长＝2b+2h+58mm；箍筋直径为圆14，我们有：箍筋总长＝2b+2h+111mm。

之马矢奏春创作梁板钢筋的下料长度 =梁板的轴线尺寸-呵护层（一般25）+上弯勾尺寸再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼135度３ d箍筋的长度：外包长度+弯勾长度-6d 弯勾长度6加100\8加120\10加140 箍筋个数=梁构件长度-(２５呵护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的呵护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的呵护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d =250-2×25+2×6=212（mm）外包长度=h-2c+2d =500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知呵护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

譬如，当次梁的4面呵护层均为25mm时，箍筋直径为圆8，我们有：箍筋总长＝2b+2h+12mm；箍筋直径为圆10，我们有：箍筋总长＝2b+2h+65mm；箍筋直径为圆12，我们有：箍筋总长＝2b+2h+118mm；箍筋直径为圆14，我们有：箍筋总长＝2b+2h+171mm。

梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋负盘梁的纵向受力筋架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

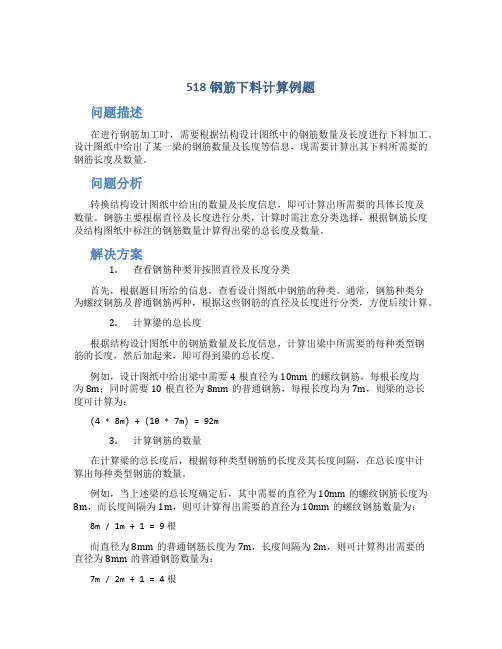

518钢筋下料计算例题问题描述在进行钢筋加工时，需要根据结构设计图纸中的钢筋数量及长度进行下料加工。

设计图纸中给出了某一梁的钢筋数量及长度等信息，现需要计算出其下料所需要的钢筋长度及数量。

问题分析转换结构设计图纸中给出的数量及长度信息，即可计算出所需要的具体长度及数量。

钢筋主要根据直径及长度进行分类，计算时需注意分类选择，根据钢筋长度及结构图纸中标注的钢筋数量计算得出梁的总长度及数量。

解决方案1.查看钢筋种类并按照直径及长度分类首先，根据题目所给的信息，查看设计图纸中钢筋的种类。

通常，钢筋种类分为螺纹钢筋及普通钢筋两种，根据这些钢筋的直径及长度进行分类，方便后续计算。

2.计算梁的总长度根据结构设计图纸中的钢筋数量及长度信息，计算出梁中所需要的每种类型钢筋的长度，然后加起来，即可得到梁的总长度。

例如，设计图纸中给出梁中需要4根直径为10mm的螺纹钢筋，每根长度均为8m；同时需要10根直径为8mm的普通钢筋，每根长度均为7m，则梁的总长度可计算为：(4 * 8m) + (10 * 7m) = 92m3.计算钢筋的数量在计算梁的总长度后，根据每种类型钢筋的长度及其长度间隔，在总长度中计算出每种类型钢筋的数量。

例如，当上述梁的总长度确定后，其中需要的直径为10mm的螺纹钢筋长度为8m，而长度间隔为1m，则可计算得出需要的直径为10mm的螺纹钢筋数量为：8m / 1m + 1 = 9根而直径为8mm的普通钢筋长度为7m，长度间隔为2m，则可计算得出需要的直径为8mm的普通钢筋数量为：7m / 2m + 1 = 4根因此，如上述条件，该梁所需要的钢筋数量为4根直径为10mm的螺纹钢筋及10根直径为8mm的普通钢筋。

总结通过钢筋下料计算，能够准确地计算出所需要的钢筋长度及数量，从而为钢筋加工提供依据，并保证结构的强度和稳定性。

在实际工作中，需要仔细查看结构设计图纸，分类计算每种类型的钢筋长度及数量，避免计算出现错误及因钢筋加工不到位导致安全隐患。

【例题】某建筑物第一层楼共有L1简支梁10根，其配筋图如下，（1）计算L1梁中各钢筋的下料长度（钢筋保护层取25mm）；（2）编制“钢筋配料单”。

1.计算钢筋下料长度①号钢筋下料长度(6240-2×25+2×200)-2×2×25+2×6.25×25= 6802(mm)②号钢筋下料长度6240-2×25+2×6.25×12= 6340(mm)③号弯起钢筋下料长度上直段钢筋长度240+50+500-25= 765(mm)斜段钢筋长度(500-2×25)×1.414= 636(mm)中间直段长度6240-2×(240+50+500+450)= 3760(mm)下料长度(765+636)×2+3760-4×0.5×25+2×6.25×25= 6824(mm)④号钢筋下料长度计算为6824mm 。

⑤号箍筋下料长度宽度200-2×25+2×6= 162(mm) 高度500-2×25+2×6= 462(mm)下料长度为(162+462)×2+11×6-3×2×6= 1278(mm) 箍筋数量的计算：n ＝＋1＝32（个）2、钢筋配料单 （要求：绘出各钢筋的简图及外包尺寸）构件名称钢筋编号简 图 钢号直径 （mm)下料 长度 （mm) 单根 根数合计 根数质量 （kg ）L1梁 共10根①Φ 25 68022 20 523.75②Φ 12 6340 2 20 112.60③Φ 25 6824 1 10 262.72④Φ 25 6824 1 10 262.72⑤Φ 6 1278 32 320 91.78合计 Φ 6：91.78㎏； Φ12：112.60㎏； Φ 25：1049.19㎏。

例题：某混凝土框架结构，抗震等级为2级，设防烈度为8度。

框架柱如下图。

框架梁截面300*600,主筋直径25mm保护层厚度25mm梁居柱中心，轴线居梁中心；框架柱混凝土强度等级C30,纵向受力钢筋等级HRB400 箍筋等级HPB300,保护层厚度25mm现浇板厚110mm 基础底板钢筋直径16mm双向布置，保护层厚度40mm柱主筋采用直螺纹链接；箍筋采用闪光对焊封闭箍筋, 箍筋90°弯心直径4d。

计算角柱KZ1的下料长度。

抗震锚固长度laE -1.1 1.15 40 20 =1012 mm 基础高度hj =4200 -3200 =1000 mmh j 1aE柱侧保护层厚度＞5mn,选择基础插筋构造二。

基础插筋(1)=基础高度-底板保护层厚度-基础底板钢筋直径*2-90 °弯钩量度差值+15d+ (负1层净咼)/3h=1000 -40 -16 2 -2.29 20 15 20 26003= 2049 mm（备注：90°弯钩弯心直径5d）基础插筋(2)=基础高度-底板保护层厚度-基础底板钢筋直径*2-90 °弯钩量度差值+15d+35d+ （负1 层净高）/3(2 )负1层钢筋负1层钢筋 1 =负1层层高-(负1层净高)/3+1层非搭接区长度非搭接区长度=max{1层净高/6 ; h c；500}3)16① 20(1 )基础插筋=1000 -40 -16 2 -2.29 20 15 20 35 20 二2749mml3 = 3200 -2600/3 3900/6 =2983 mm(3) 其他非顶层钢筋6^ =本层层高-本层非搭接区长度+上1层非搭接区长度4)16①2014二4500 - 3900 / 6 500 = 4350 mm(4 )顶层钢筋(柱外侧钢筋配筋率不大于 1.2%) p59页节点QB , p60页节点@⑤二本层净高-本层搭接区长+1.51 ab◎ 4 ① 201^2600 -500 1.5 40 20 = 3300 mm◎=本层层高-本层搭接区长度-梁保护层厚度-梁上部主筋直径+12d-90 °弯钩量度差值 (弯心直径6d)⑥4①201^3200 -500 12 20 -25 -25 -2.51 20 = 2840 mm⑦二本层净高-本层搭接区长-35d+1.51 ab⑦5①20' = 2600 -500 1.5 40 20 -35 20 = 2600 mm◎=本层层高-本层搭接区长度-35d-梁保护层厚度-梁上部主筋直径+12d-90 °弯钩量度差值◎ 3 ① 20l^3200 -500 12 20 -25 -25 -2.51 20 -35 20 =2140 mm.、…(5)箍筋箍筋单根下料长度计算 箍筋根数计算③大箍筋的计算① 10@100/200,皮数=12+7+19+12+19+6+10+3=88 (皮)单根长 1^ 500500 2 -8 25 -1.16 10 =1788 mm辿小箍筋的计算① 10@100/200,皮数=12+7+19+12+19+6+10=85 (皮)；根数 85*2=170 根箍筋内净高=500-25*2=450 ( mr)i箍筋内净宽=(500-25*2-20 ) /4*2+20=235 (mr )单根 110 (450 235) 2 -1.16 10 =1358 mm(-C.GQO-3.20C7 EDC-4-KZi作业：某混凝土框架结构，抗震等级为2级，设防烈度为8度。

钢筋下料长度计算 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=90度弯勾＝45度弯勾＝再咸去度量差：３０度时取＼ 45度＼６０度1d＼９０度２d＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。
