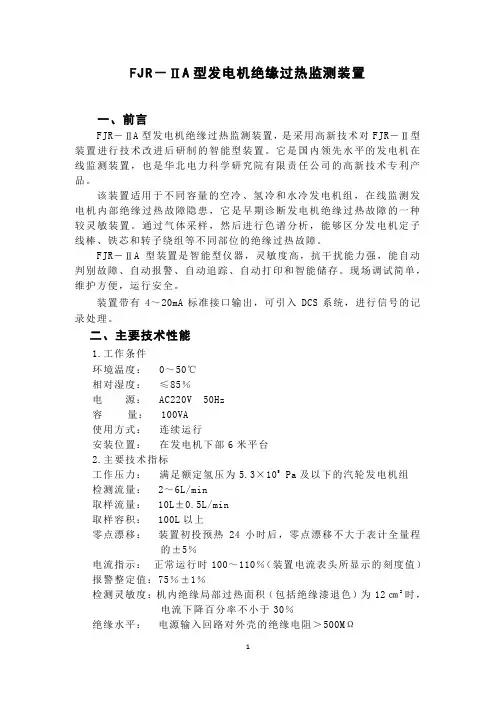

FJR-IIA 型发电机绝缘过热检测装置说明
一．检测原理
FJR-IIA 型装置在线检测需接通冷却器气体管路，将联接管路与发电机本体构成密闭循环系统。
在发电机风扇压力作用下，使机内的冷却气体流经装置内部。
冷却气体介质在受到离子室a 射线的轰击，使冷却气体介质电离，产生正，负离子对，又在直流电场作用
下，形成极为微弱的电离电流（10 ）。
电离电流经放
大（约10倍）放大后，送电流表显示。
如果发电机运行中，其部件绝缘有局部过热时，过热的绝缘材料分解后，产生冷凝核，冷凝核随气体进入装置内。
由于冷凝核远比气体介质分子的体积大而重，负离子附着在冷凝核上，负离子运行速度受阻，从而使电离电流进入装置内。
电离电流下降率与发电机绝缘过热程度有关。
经试验确定，当电流下降到一整定值时，代表着绝缘早期故障隐患的发生和存在，装置及时发出报警信号。
运行人员可根据报警信号频度，结合其它检测仪表指示，综合判断故障隐患的发生和发展，有计划地提早采取相应措施，避免因绝缘过热故障的扩大而导致后期烧毁发电机的重大事故，以此提高发电机的运行安全性。
10 －10
FJR－IIA型发电机绝缘过热监测装置的电气框图由图3所示；报警过程流程图参见图4所示。
二、装置运行操作与故障判断处理
1、氢气管路的确良操作
在氢冷发电机上，对FJR－ⅡA型装置安全正常运行最重要的是防止在发电机在开、停机过程中，出现漏油进入装置内部。
漏油会造成装置无法正常工作。
因此，装置的氢气管路的正确操作十分重要，不可忽视。
下面将开机或停机准备工作中有关装置管路操作程序叙述如下。
（1）开机准备：
①当发电机准备启动前，关闭1-6号所有阀门，
参见图８所示。
②当发电机启动完毕，运行正常后，准备投入FJR
－ⅡA装置。
③排放油污，交替打开阀门１和３，逐步排放进
气管中的油污，直至排净为止，关闭阀门３；
然后交替打开回气管路中阀门４和６。
排污后
关闭阀门６。
在排放中，不得过快，防止氢气
大量外排不安全。
④装置通氢气运行，顺序缓慢找开阀门２和５。
不得过快，否则UB器在气体冲击下容易出现
闭锁现象。
装置面板上的流量计截止门，调整好后切忌乱动。
（2）停机准备：
当发电机停机前，运行人员务必先关上装置两面侧进出气阀门2和5；随后才关1和4阀门，切记。
2、故障判断处理导则
（1）当装置发生报警时，运行人员通知专责人员，查明原因。
报警响声5秒后自动消失。
（2）运行人员要观察发电机运行参数变化，特别注意湿度检测，风温变化及发电机本体有无异常情况。
（3）察看FJR－ⅡA型装置运行状况，装置电流指示是否下降，若电流降低，应查明装置管路内是否有油，气流量是否减小。
油闭器（UB）是否关闭。
（4）若气流量正常，同运行中的数值变化不大，电流确实减小，及时检查发电机绝缘有无异常，检查装置本身有无缺陷。
这时装置会有故障曲线送出，正确的故障曲线变化规律，参见图5.A所示。
变化规律不符合此规律的曲线，不属正确报警，应查明其它原因。
（5）判定发电机绝缘过热故障报警后，进行取样工作，取样步骤是：断开电源；关闭氢气管路阀门1－６，从机箱内取下“取样管”，换上备用取样管；然后，恢复运行状态。
恢复装置运行程序，参照调试程序办理。
（6）速将故障取样管，送往北京华兴盛电力工程技术有限公司进行色谱分析，为发电机故障分析提供科学依据。
（7）发电机绝缘过热故障报警，为早期预报，从第一次报警到故障的明朗化，有个发展过程，必须随时注意到报警频次的发展和资料的积累。
故要建立发电机绝缘过热报警的故障档案，为发电厂领导研究问题随时提供科学依据。
（8）发电机绝缘过热监测工作，要设专人管理，专责人的任务有三条：
①了解FJR装置的基本维护知识；
②定期巡回检查调整装置运行工况至最佳；
③随时向有关领导提供发电机绝缘过热故障发展趋势，为机组的安全运行做参考。
（9）装置中存储报警信息曲线的提取。
当发电机有绝缘过热报警发生后，监测装置会自动存储故障记录民线及相应的时间记录，专业人员可以提取本次故
障报警相同的曲线记录，每次打印出一份。
提取记录曲线的程序如下：
①按键“ENTER”，屏上显示光标点在闪动。
分顺序移动，至原始起点为止。
③按键“+”，屏上显示“？”。
④按键“－”屏上显示“有”。
⑤按键“ENTER”，会听到打印机启动，等打印
完毕，自动停止，一份完整的记录曲线送出。
