DGT801U 系列数字式发电机变压器组保护装置使用说明书

  • 格式：pdf
  • 大小：2.65 MB
  • 文档页数：86

DGT801U系列

数字式发电机变压器组保护装置

使用说明书

V1.0

国电南京自动化股份有限公司

南京国电南自电网自动化有限公司

2014年4月

版本声明

本说明书适用于DGT801U系列数字式发电机变压器组保护装置

使用说明书版本修改记录表 15

14

13

12

11

10

9

8

7

6

5

4

3

2

1 V1.0 V1.3.1 14.4.19

序号 说明书版本号 修改摘要 软件版本号 修改日期

* 技术支持 电话：（025）52107959

传真：（025）52107959

* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符

* 更多产品信息，请访问互联网：http://www.sac-china.com

* 2014年06月 第1版 第1次印刷

目 录

版本声明

1 装置概述...............................................................................................................................................1

1.1 DGT801U系列装置简介..............................................................................................................1

1.2主要特点......................................................................................................................................2

1.3主要保护功能...............................................................................................................................2

1.4主要技术参数...............................................................................................................................3

2 MMI人机界面操作说明..........................................................................................................................5

2.1 概述.............................................................................................................................................5

2.2 DGTVIEWER界面软件操作说明（适用于DGT801UB、UC）......................................................7

2.3 DGT801UE MMI操作说明（适用于DGT801UE、UD）...........................................................46

2.4 MMI通讯说明............................................................................................................................62

2.5 GPS对时说明............................................................................................................................63

3 调试大纲.............................................................................................................................................64

3.1 试验仪器...................................................................................................................................64

3.2 试验目标...................................................................................................................................64

3.3 调试要点...................................................................................................................................64

3.4 静态性能测试（定期检修测试时可参考）.................................................................................69

3.5 性能测试调试大纲.....................................................................................................................70

4 微机保护装置出厂验收试验及检查标准...............................................................................................72

4.1 范围...........................................................................................................................................72

4.2 引用标准...................................................................................................................................72

4.3 验收试验及检查条件..................................................................................................................72

4.4 试验及检查项目.........................................................................................................................72

5 投运注意事项......................................................................................................................................73

5.1 保护装置并网前的检查及处理...................................................................................................73

5.2 保护装置在开机短路试验及空载试验下的检查..........................................................................74

5.3 保护装置在开机并网下的试验及检查.........................................................................................75

6 运行维护.............................................................................................................................................79

6.1 继保人员要求............................................................................................................................79

6.2 运行人员要求............................................................................................................................79

6.3 装置维护...................................................................................................................................79

合集下载

DGT801启备变检修文件包-模板

DGT801启备变检修文件包-模板

XXXMW机组检修文件包

检 修 文 件 包 编号：XXXX-XXXX-2015-005

用于 检修

项目名称：启备变保护装置检验

设备名称：启备变保护装置

编 制 审 核 批 准

签 名 日 期 签 名 日 期 签 名 日 期

XXXMW机组检修文件包

文 件 包 目 录

项目名称 启备变保护装置检验 设备名称 启备变保护装置

序号 名 称 打“√” 页码

1 设备概述 √ 2

2 检修任务单 √ 2

3 危险点分析 √ 1

4 资源准备 √ 2

5 质量安全计划表 √ 3

6 检修工艺规程 √ 11

7 技术（试验）记录 √ 61

8 检修报告 √ 3

9 不符合项报告 √ 1

10 品质再鉴定 √ 1

11 文件包修改建议表 √ 1

XXXMW机组检修文件包

设 备 概 述

页码：1/2

项目名称 启备变保护装置检验 设备名称 启备变保护装置

1、 设备概述

启备变保护采用国电南自生产的DGB-801保护装置。DGT-801B 数字式发电机变压器组保护装置， 采用独创的双电源双 CPU 并行处理技术，结构先进，性能优良。 适用于容量 1200MW 及以下、电压等级 750KV 及以下的各种容量各种接线方式的火电或水电发电机变压器组保护， 也可单独作为发电机、 主变压器、 厂用变压器、 高压启备变压器、 励磁变压器、 大型同步调相机、 电抗器等保护，并满足电厂自动化系统的要求。

DGT-801发电机定子接地保护改造及应用

DGT-801发电机定子接地保护改造及应用

２０１２年３月　第１３卷第１期总第４９期　太原大学学报　Ｊｏｕｒｎａｌ　ｏｆ　Ｔａｉｙｕａｎ　Ｕｎｉｖｅｒｓｉｔｙ　

文章编号：１６７１—５９７７（２０１２）０１—０１３８—０３　

ＤＧＴ一８０１发电机定子接地保护改造及应用　

卫志敏，遣朝丽　

（山西漳泽电力股份有限公司河津发电分公司，山西河津０４３３００）　

摘要：针对山西漳泽电力股份有限公司河津发电分公司ＤＧＴ一８０１系列发电机变压器组定子接地保护　在正常运行过程中保护误动作造成发电机跳闸，联掉汽轮机跳闸致使锅炉灭火这一问题进行了分析，找出了　原因，提出了解决问题的方案，并进行现场实施，彻底解决了该问题。　关键词：发电机；定子接地；改造　中图分类号：ＴＭ６２１．２３　文献标识码：Ａ　

０前言　发电机定子绕组单相接地，是发电机发生最　

多的故障。为了确保发电机安全运行，应设定子　

接地保护。　发电机定子绕组单相接地的危害是非接地　

相对地电压的升高，将危及对地绝缘，当非故障　相原来绝缘较弱时，可能造成非接地相相继发生接　

地故障，从而造成相间接地短路，损害发电机；另　外，流过接地点的电流具有电弧性质（因为定子绕　

组导电体不可能直接接地），可能烧坏定子铁芯。　河津发电分公司有两台３５０ＭＷ机组和两台　

３００ＭＷ机组，其中ＮＯ．３、ＮＯ．４机组发电机变压　

器组保护使用的是国电南京自动化股份有限公　司生产的ＤＧＴ一８０１系列的数字式发电机变压器　组保护装置。每台发～变组保护装置都是按双　

重化保护设计的，其中发电机定子接地保护由基　

波零序电压式定子接地保护（简称３　保护）与　发电机三次谐波电压式定子接地保护（简称３Ｗ　

保护）合用，组成发电机的１００％定子接地保护。　其中发电机定子接地保护中的基波零序电压都　

取自机端ＴＶ的开口三角绕组，当该ＴＶ一次熔断　器熔断时，保护装置的ＴＶ断线闭锁不能将定子　

接地保护闭锁住，因此该保护会误动作，本厂　ＮＯ．４机组定子接地保护在２００９年就曾经因ＴＶ　

DGT801系列数字式变压器比率差动保护校验方法

DGT801系列数字式变压器比率差动保护校验方法

龙源期刊网

DGT801系列数字式变压器比率差动保护校验方法

作者：徐海峰

来源：《中国科技博览》2014年第27期

[摘 要]DGT801 系列数字变压器保护装置中的变压器差动保护是发变组诸多保护中的重点和难点，很多现场调试人员对此一知半解，尤其是在校验差动比率段的时候感觉比较吃力。为保证今后校验及事故处理的需要，根据本人多年来的实践经验，以大屯发电厂#6机组主变差动保护为例，针对南自的数字式DGT801 系列保护装置的接线和算法进行分析，并对如何使用一台博电继电保护校验仪实现对变压器比率差动保护进行校验的方法和具体步骤进行了讨论，通过该方法可以完成该类型保护的校验。

[关键词]差动保护 ；补偿 ；平衡系数 ；比率制动；二次谐波

中图分类号：TM407；TM772 文献标识码：A 文章编号：1009-914X（2014）27-0371-02

1.背景资料

大屯发电厂共有2台13.5万kW循环流化床锅炉发电机组，主变采用保定天威的变压器。其中#6机组主变容量17万KVA，连接组别为Y/△-11，主变高压侧电压为242KV，高压侧CT变比1200：5；主变低压侧（发电机出口）电压为13.8KV，低压侧CT变比8000：5。保护装置采用国电南京自动化股份有限公司生产的DGT801系列发变组保护。

由于双绕组变压器正常运行和故障时至少有6个电流（高、低压侧），现在很多继电保护校验仪可以提供六路电流和四路电压，通过该种校验仪可以完全模拟各种短路现象，这也为我们的保护校验带来方便。但是即使手上只有最简单的只提供三相电流三相电压的保护校验仪，我们仍然可以完成对变压器差动保护的校验。我们主要讨论这种最简洁最实用的校验方法。

2.基础知识准备

在讲具体的校验步骤之前，我们先来了解一下微机保护的移相原理，以方便后续问题的讲解。

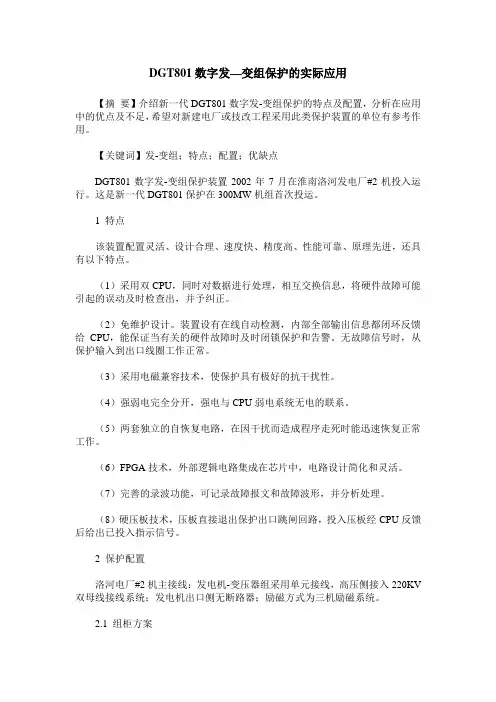

DGT801数字发—变组保护的实际应用

DGT801数字发—变组保护的实际应用

DGT801数字发—变组保护的实际应用

【摘 要】介绍新一代DGT801数字发-变组保护的特点及配置，分析在应用中的优点及不足，希望对新建电厂或技改工程采用此类保护装置的单位有参考作用。

【关键词】发-变组；特点；配置；优缺点

DGT801数字发-变组保护装置2002年7月在淮南洛河发电厂#2机投入运行。这是新一代DGT801保护在300MW机组首次投运。

1 特点

该装置配置灵活、设计合理、速度快、精度高、性能可靠、原理先进，还具有以下特点。

（1）采用双CPU，同时对数据进行处理，相互交换信息，将硬件故障可能引起的误动及时检查出，并予纠正。

（2）免维护设计。装置设有在线自动检测，内部全部输出信息都闭环反馈给CPU，能保证当有关的硬件故障时及时闭锁保护和告警。无故障信号时，从保护输入到出口线圈工作正常。

（3）采用电磁兼容技术，使保护具有极好的抗干扰性。

（4）强弱电完全分开，强电与CPU弱电系统无电的联系。

（5）两套独立的自恢复电路，在因干扰而造成程序走死时能迅速恢复正常工作。

（6）FPGA技术，外部逻辑电路集成在芯片中，电路设计简化和灵活。

（7）完善的录波功能，可记录故障报文和故障波形，并分析处理。

（8）硬压板技术，压板直接退出保护出口跳闸回路，投入压板经CPU反馈后给出已投入指示信号。

2 保护配置

洛河电厂#2机主接线：发电机-变压器组采用单元接线，高压侧接入220KV双母线接线系统；发电机出口侧无断路器；励磁方式为三机励磁系统。

2.1 组柜方案

保护分柜原则：

（1）同一元件均有两套保护，分别布置于不同柜。

（2）A、B柜保护装置分别取自不同的CT回路。

（3）每面保护柜的直流电源各自独立。

（4）每套保护配置各自独立的保护出口。

（5）A、B柜出口跳闸回路分别动作220KV断路器不同的跳闸线圈。

（6）配置一台笔记本电脑，负责管理A、B柜中的4个CPU。配置一台打印机，为A、B柜中的4个CPU共用。
