铸造主要缺陷分析及对策

铸造工艺流程中的铸件缺陷分析与改进策略铸造工艺是一种重要的金属加工方法，用于制造各种形状的金属件。

然而，在铸造过程中，铸件缺陷是一个常见的问题，它会影响到铸件的质量和性能。

因此，对于铸造工艺流程中的铸件缺陷进行深入分析，并提出改进策略，对于提高铸件质量和工艺效率具有重要意义。

一、铸件缺陷的分类与原因分析在铸造工艺中，铸件缺陷可以分为表面缺陷和内部缺陷两类。

常见的表面缺陷包括气孔、砂眼、砂洞等；内部缺陷主要有夹杂物、孔洞、收缩系数不均匀等。

1.1 气孔气孔是铸造工艺中最常见的表面缺陷之一。

其形成的原因通常有两个方面，一是液态金属中溶解气体含量过高，二是在金属凝固过程中，气体生成而未能有效排除。

造成气孔的常见因素包括砂芯质量不佳、浇注温度过高、浇注速度过快等。

1.2 砂眼和砂洞砂眼是指铸件表面局部凹陷的缺陷，而砂洞是指铸件内部或边缘凹陷的缺陷。

主要原因包括模具缺陷、浇注系统设计不合理、浇注金属温度过低等。

1.3 夹杂物夹杂物是指铸件中存在的杂质，如炉渣、油污等。

其主要原因包括铁水净化不彻底、砂芯质量不佳等。

1.4 孔洞孔洞是指铸件内部存在的封闭空腔。

常见的孔洞形式包括气孔和收缩孔。

造成孔洞的原因主要有铁水中含气量高、铸型泥浆含水量高等。

1.5 收缩系数不均匀收缩系数不均匀是指铸件不同部位的收缩量不一致。

这可能会引起铸件的内部应力集中，从而导致开裂和变形。

收缩系数不均匀的原因包括铸造合金的特性、浇注温度的控制等。

二、改进策略为了减少铸件缺陷，提高铸件质量和工艺效率，以下是一些改进策略的具体措施：2.1 优化模具设计模具设计是影响铸件质量的关键因素之一。

通过优化模具结构、提高模具材料质量和表面光洁度，可以减少砂眼、砂洞等表面缺陷的产生。

2.2 控制浇注温度和速度浇注温度和速度对铸件质量有着直接的影响。

合理控制浇注温度和速度，可以降低气孔和夹杂物等缺陷的产生。

2.3 改进铸型材料和工艺选择合适的铸型材料，对铸件质量和工艺效率的提高至关重要。

压铸件铸造缺陷不良改善对策缺陷名称特征产生原因防止方法拉伤沿开模方向铸件表面呈现条状的拉伤痕迹，有一定深度，严重时为一面状伤痕。

另一种是金属液与模具产生焊合、粘附而拉伤，以致铸件表面多肉或缺肉。

1、型腔表面有损伤、出模方向斜度太小或倒斜 23、顶出时偏斜4、浇注温度过高或过低，模温过高导致合金液产生粘附5、脱模剂使用效果不好6、铝合金成分含铁量低于0.6%7、冷却时间过长或过短1、修理模具表面损伤处，修正斜度，600细油石顺磨提高光洁度2、调整或更换顶杆，使顶出力平衡3、更换离型剂4、调整合金含铁量5、控制合适的浇注温度，控制模具温度6、修改内浇口，避免直冲型芯型壁或对型芯表面进行特殊处理气泡铸件表面有米粒大小的隆起表皮下形成的空洞 1、合金液在压室充满度过低，易产生卷气，压射速度过高2、模具排气不良3、溶液未除气，熔炼温度过高4、模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来5、脱模剂太多6、内浇口开设不良，充填方向不顺 1、提高金属液充满度 2、降低第一阶段压射速度，改变低速与高速压射切换点3、降低模温4、增设排气槽、溢流槽、充分排气5、调整熔炼工艺，进行除气处理6、留模时间延长7、减少脱模剂用量裂纹 1. 铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势2. 冷裂,开裂处金属没有被氧化3. 热裂,开裂处金属已经被氧化 1. 合金中含铁量过高或硅含量过低 2. 合金中有害杂质的含量过高，降低了合金的可塑性3. 铝硅合金:铝硅铜合金含锌或含铜量过高;铝镁合金中含镁量过多4. 模具:特别是型芯温度太低5. 铸件壁存有剧烈变之处，收缩受阻，尖角位形成应力6. 留模时间过长，应力大7. 顶出时受力不均匀 1. 正确控制合金成分，在某种情况下可在合金中加纯铝锭以降低合金中含镁量;或在合金中加铝硅中间合金以提高硅含量 2. 改变铸件结构，加大圆角，加大出模斜度，减少壁厚差3. 变更或增加顶出位置，使顶出受力均匀4. 缩短开模及抽芯时间5. 提高模温，保持模温稳定变形 1. 铸件几何形状与图纸不符2. 整体变形或局部变形 1. 铸件结构设计不良，引起不均匀收缩 2. 开模过早，铸件刚性不够3. 顶杆设置不当，顶出时受力不均匀4. 切除浇口方法不当5. 由于模具表面粗糙造成举报阻力大而引起顶出时变形 1. 改进铸件结构 2. 调整开模时间3. 合理设置顶杆位置及数量4. 选择合适的切除浇口方法5. 加强模具型腔表面抛光，减少托模阻力流痕、花纹 1. 铸件表面上有与金属液流动方向一致的条纹，有明显可见的与金属体颜色不一样的无方向性的纹路，无发展趋势 1. 首先进入型腔的金属液形成一个极薄的而又不完全的金属层后，被后来的金属液所弥补而留下的痕迹 2. 模温过低，模温不均匀3. 内浇道截面积过小及位置不当产生喷溅4. 作用于金属液的压力不足5. 花纹:涂料用量过多 1. 提高金属液温度2. 提高模温3. 调整内浇道截面积或位置4. 调整充填速度及压力5. 选用合适的涂料及调整用量冷隔 1. 铸件表面有明显的、不规则的、下陷线性纹路(有穿透与不穿透两种)形状细小而狭长，有的交接边缘光滑，在外力作用下有发展的可能 1. 两股金属流相互对接，但未完全熔合而又无夹杂存在其间，两股金属流结合力很薄弱 2. 浇注温度或压铸模温度偏低3. 选择合金不当，流动性差4. 浇道位置不对或流路过长5. 充填速度低6. 压射比压低 1. 适当提高浇注温度和模具温度 2. 提高压射比压，缩短充填时间3. 提高压射速度，同时加大内浇口截面积4. 改善排气、充填条件5. 正确选用合金，提高合金流动性变色、斑点 1. 铸件表面呈现出不同的颜色及斑点 1. 不合适的脱模剂2. 脱模剂用量过多，局部堆积3. 含有石墨的润滑剂中的石墨落入铸件表层4. 模温过低，金属液温度过低导致不规则的凝固引起 1. 更换优质脱模剂 2. 严格喷涂量及喷涂操作3. 控制模温4. 控制金属液温度网状毛翅 1. 压铸件表面上有网状发丝一样凸起或凹陷的痕迹，随压铸次数增加而不断扩大和延伸 1. 压铸模型腔表面龟裂2. 压铸模材质不当或热处理工艺不正确3. 压铸模冷热温差变化大4. 浇注温度过高5. 压铸模预热不足6. 型腔表面粗糙 1. 正确选用压铸模材料及热处理工艺 2. 浇注温度不易过高，尤其是高熔点合金3. 模具预热要充分4. 压铸模要定期或压铸一定次数后退火，消除内应力5. 打磨成型部分表面，减少表面粗糙度6. 合理选择模具冷却方法凹陷 1、铸件平滑表面上出现凹陷部位 1. 铸件壁厚相差太大，凹陷多产生在厚壁处2. 模具局部过热，过热部分凝固慢3. 压射比压低4. 由憋气引起型腔气体排不出，被压缩在型腔表面与金属液界面之间 2. 铸件壁厚设计尽量3. 模具局部领却调整4. 提高压射比压5. 改善型腔排气条件欠铸(缺料) 1、铸件表面有浇不足部位 1、流动性差原因: 1) 合金液吸气、氧化夹杂物，含铁量高，使其质量差而降低流动性 2) 浇注温度低或模温低2、充填条件不良:1) 比压过低2) 卷入气体过多，型腔的背压变高，充型受阻3、操作不良，喷涂料过度，涂料堆积，气体挥发不掉 1、提高合金液质量2、提高浇注温度或模具温度3、提高比压、充填速度4、改善浇注系统金属液的导流方式，在欠铸部位加开溢流槽、排气槽5、检查压铸机能力是否足够毛刺飞边 1. 压铸件在分型面边缘上出现金属薄片 1. 锁模力不够 2. 压射速度过高，形成压力冲击峰过高3. 分型面上杂物未清理干净4. 模具强度不够造成变形5. 镶块、滑块磨损与分型面不平齐 1. 检查合模力和增压情况，调整压铸工艺参数2. 清洁型腔及分型面3. 修理模具4. 最好是采用闭合压射结束时间控制系统，可实现无飞边压铸气孔(内部缺陷) 1. 解剖后外观检测或探伤检查，气孔具有光滑的表面、形状为圆形 1. 合金液导入方向不合理或金属液流动速度太高，产生喷射;过早堵住排气道或正面冲击壁而形成漩涡包住空气，这种气孔多产生排气不良或深腔处2. 由于炉料不干净或熔炼温度过高，使金属液中较多的气体没除净，在凝固时析出没能充分排出。

六种铸件常见缺陷的产⽣原因及防⽌⽅法⽓孔（⽓泡、呛孔、⽓窝）特征⽓孔是存在于铸件表⾯或内部的孔洞，呈圆形、椭圆形或不规则形，有时多个⽓孔组成⼀个⽓团，⽪下⼀般呈梨形。

呛孔形状不规则，且表⾯粗糙，⽓窝是铸件表⾯凹进去⼀块，表⾯较平滑。

明孔外观检查就能发现，⽪下⽓孔经机械加⼯后才能发现。

形成原因1、模具预热温度太低，液体⾦属经过浇注系统时冷却太快。

2、模具排⽓设计不良，⽓体不能通畅排出。

3、涂料不好，本⾝排⽓性不佳，甚⾄本⾝挥发或分解出⽓体。

4、模具型腔表⾯有孔洞、凹坑，液体⾦属注⼊后孔洞、凹坑处⽓体迅速膨胀压缩液体⾦属，形成呛孔。

5、模具型腔表⾯锈蚀，且未清理⼲净。

6、原材料（砂芯）存放不当，使⽤前未经预热。

7、脱氧剂不佳，或⽤量不够或操作不当等。

防⽌⽅法1、模具要充分预热，涂料（⽯墨）的粒度不宜太细，透⽓性要好。

2、使⽤倾斜浇注⽅式浇注。

3、原材料应存放在通风⼲燥处，使⽤时要预热。

4、选择脱氧效果较好的脱氧剂（镁）。

5、浇注温度不宜过⾼。

缩孔（缩松）特征缩孔是铸件表⾯或内部存在的⼀种表⾯粗糙的孔，轻微缩孔是许多分散的⼩缩孔，即缩松，缩孔或缩松处晶粒粗⼤。

常发⽣在铸件内浇道附近、冒⼝根部、厚⼤部位，壁的厚薄转接处及具有⼤平⾯的厚薄处。

形成原因1、模具⼯作温度控制未达到定向凝固要求。

2、涂料选择不当，不同部位涂料层厚度控制不好。

3、铸件在模具中的位置设计不当。

4、浇冒⼝设计未能达到起充分补缩的作⽤。

5、浇注温度过低或过⾼。

防⽌⽅法1、提⾼磨具温度。

2、调整涂料层厚度，涂料喷洒要均匀，涂料脱落⽽补涂时不可形成局部涂料堆积现象。

3、对模具进⾏局部加热或⽤绝热材料局部保温。

4、热节处镶铜块，对局部进⾏激冷。

5、模具上设计散热⽚，或通过⽔等加速局部地区冷却速度，或在模具外喷⽔，喷雾。

6、⽤可拆缷激冷块，轮流安放在型腔内，避免连续⽣产时激冷块本⾝冷却不充分。

7、模具冒⼝上设计加压装置。

8、浇注系统设计要准确，选择适宜的浇注温度。

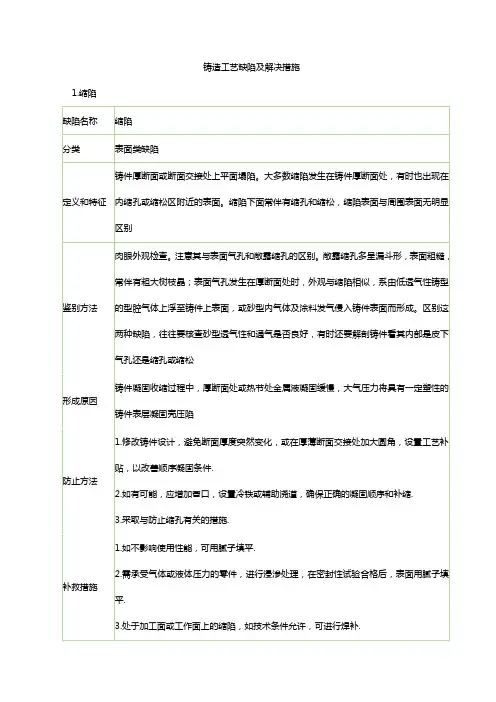

铸件缺陷及解决方法铸件缺陷及解决方法铸件是用各种铸造方法获得的金属成型物件，下面是店铺精心整理的铸件缺陷及解决方法，仅供参考，希望能够帮助到大家。

铸件缺陷及解决方法一、铸件表面有花纹，并有金属流痕迹?产生原因:1、通往铸件进口处流道太浅.2、压射比压太大，致使金属流速过高，引起金属液的飞溅.调整方法:1、加深浇口流道.2、减少压射比压.二、铸件表面有细小的凸瘤产生原因：1、表面粗糙。

2、型腔内表面有划痕或凹坑、裂纹产生。

调整方法:1、抛光型腔。

2、更换型腔或修补。

.三、铸件表面有推杆印痕，表面不光洁，粗糙。

产生原因：1、推件杆（顶杆）太长；2、型腔表面粗糙，或有杂物。

调整方法:1、调整推件杆长度。

2、抛光型腔，清除杂物及油污。

四、铸件表面有裂纹或局部变形，产生原因：1、顶料杆分布不均或数量不够，受力不均：2、推料杆固定板在工作时偏斜，致使一面受力大，一面受力小，使产品变形及产生裂纹。

3、铸件壁太薄，收缩后变形。

调整方法:1、增加顶料杆数量，调整其分布位置，使铸件顶出受力均衡。

2、调整及重新安装推杆固定板。

五、压铸件表面有气孔，产生原因：1、润滑剂太多。

2、排气孔被堵死，气孔排不出来。

调整方法:1、合理使用润滑剂。

2、增设及修复排气孔，使其排气通畅。

六、铸件表面有缩孔：产生原因：压铸件工艺性不合理，壁厚薄变化太大。

金属液温度太高。

调整方法:1、在壁厚的地方，增加工艺孔，使之薄厚均匀。

2、降低金属液温度。

七、铸件外轮廓不清晰，成不了形，局部欠料，产生原因：1、压铸机压力不够，压射比压太低。

2、进料口厚度太大；3、浇口位置不正确，使金属发生正面冲击。

调整方法:1、更换压铸比压大的压铸机；2、减小进料口流道厚度；3、改变浇口位置，防止对铸件正面冲击。

八、铸件部分未成形，型腔充不满，产生原因：1、压铸模温度太低；2、金属液温度低；3、压机压力太小，4、金属液不足，压射速度太高；5、空气排不出来。

调整方法:1、 2、提高压铸模，金属液温度；3、更换大压力压铸机。

铸造的主要缺陷及防止1、缺肉缺肉将导致铸件局部加工不起来，造成零件壁厚不均，甚至影响配合或密封。

造成缺肉的原因有许多因素，如工人在清理过程中，打磨量过大；组芯时型芯下偏；模具尺寸超差等。

2、砂眼砂眼是在铸件内部或表面冲塞着型砂的孔洞类缺陷。

主要由于型砂或芯砂强度低；型腔内散砂未吹尽；铸型被破坏；铸件结构不合理等原因产生的。

防止砂眼的方法是：提高型砂强度；合理设计铸件结构；增加紧实度。

3、气孔气孔是气体在金属液结壳之前未及时逸，在铸件内生成的孔洞类缺陷。

气孔的内壁光滑，明亮或带有轻微的氧化色。

铸件中产生气孔后，将会减少其有效承载面积，且在气孔周围会引起应力集中而降低铸件地抗冲击性和抗疲劳性。

气孔还会降低铸件的致密性，致使某些要求承受水压试验的铸件报废。

另外，气孔对铸件的耐腐蚀性和耐热性也有不良的影响。

产生原因一般是金属液除气不良；另一方面是铸型或型芯发气侵入金属液造成的。

防止气孔产生的有效方法是：降低金属液中的含气量，增大砂型的透气性，以及在型腔的最高处增设出气冒口；对铸型或型芯进行烘烤，减少其发气量。

4、粘砂铸件表面上粘附有一层难以清除的砂粒称为粘砂。

粘砂既影响铸件外观，又增加铸件清理和切削加工的工作量，甚至会影响机器的寿命。

（例如铸齿表面有粘砂时容易损坏，泵或发动机等机器零件中若有粘砂，则影响燃料油、气体、润滑油和冷却水等流体的流动，并会沾污和磨损整个机器。

）防止粘砂的方法是：在型砂中加入煤粉，以及在铸型表面涂刷防粘砂涂料等。

5、夹砂夹砂是在铸件表面形成的沟槽和疤痕缺陷，在用湿型铸造厚大平板类铸件时极易产生。

铸件中产生夹砂的部位大多是与砂型上表面相接触的地方，型腔上表面受金属液辐射热的作用，容易拱起和翘曲，当翘起的砂层受金属液流不断冲刷时可能断裂破碎，留在原处或被带入其它部位。

铸件的上表面越大，型砂体积膨胀越大，形成夹砂的倾向性也越大。

防止夹砂的方法是：避免大的平面结构。

6、胀砂浇注时在金属液的压力作用下，铸型型壁移动，铸件局部胀大形成的缺陷。

干货：铸造五大缺陷及其解决对策缺陷一：铸造缩孔主要原因有合金凝固收缩产生铸造缩孔和合金溶解时吸收了大量的空气中的氧气、氮气等，合金凝固时放出气体造成铸造缩孔。

解决的办法：1）放置储金球。

2）加粗铸道的直径或减短铸道的长度。

3）增加金属的用量。

4）采用下列方法，防止组织面向铸道方向出现凹陷。

a.在铸道的根部放置冷却道。

b.为防止已熔化的金属垂直撞击型腔，铸道应成弧形。

c.斜向放置铸道。

缺陷二：铸件表面粗糙不光洁缺陷型腔表面粗糙和熔化的金属与型腔表面产生了化学反应，主要体现出下列情况。

（华亨铸件，最专业的的双金属锤头铸造商）1）包埋料粒子粗，搅拌后不细腻。

2）包埋料固化后直接放入茂福炉中焙烧，水分过多。

3）焙烧的升温速度过快，型腔中的不同位置产生膨胀差，使型腔内面剥落。

4）焙烧的最高温度过高或焙烧时间过长，使型腔内面过于干燥等。

5）金属的熔化温度或铸圈的焙烧的温度过高，使金属与型腔产生反应，铸件表面烧粘了包埋料。

6）铸型的焙烧不充分，已熔化的金属铸入时，引起包埋料的分解，发生较多的气体，在铸件表面产生麻点。

7）熔化的金属铸入后，造成型腔中局部的温度过高，铸件表面产生局部的粗糙。

解决的办法：a.不要过度熔化金属。

b.铸型的焙烧温度不要过高。

c.铸型的焙烧温度不要过低（磷酸盐包埋料的焙烧温度为800度-900度）。

d.避免发生组织面向铸道方向出现凹陷的现象。

e.在蜡型上涂布防止烧粘的液体。

缺陷三：铸件发生龟裂缺陷有两大原因，一是通常因该处的金属凝固过快，产生铸造缺陷（接缝）；二是因高温产生的龟裂。

1）对于金属凝固过快，产生的铸造接缝，可以通过控制铸入时间和凝固时间来解决。

铸入时间的相关因素：蜡型的形状、铸到的粗细数量、铸造压力（铸造机）。

包埋料的透气性。

凝固时间的相关因素：蜡型的形状。

铸圈的最高焙烧温度。

包埋料的类型。

金属的类型。

铸造的温度。

2）因高温产生的龟裂，与金属及包埋料的机械性能有关。

下列情况易产生龟裂：铸入温度高易产生龟裂；强度高的包埋料易产生龟裂；延伸性小的镍烙合金及钴烙合金易产生龟裂。

铸造缺陷的形式原因以及解决措施下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!铸造缺陷的形式、原因及解决措施铸造过程中出现的缺陷，直接影响到产品质量和使用寿命。

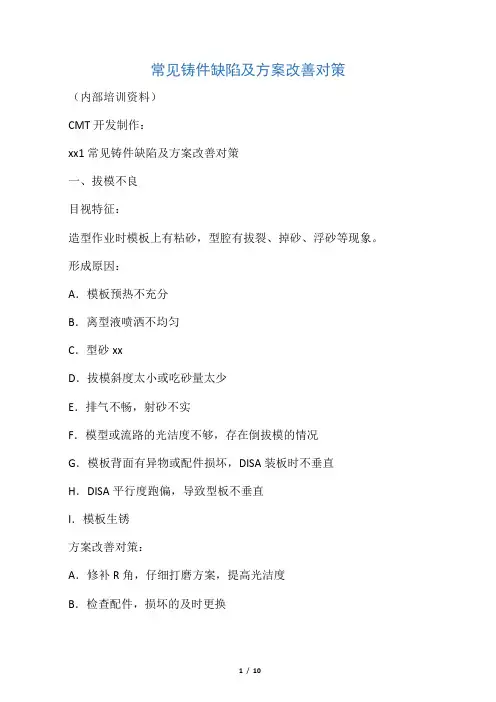

常见铸件缺陷及方案改善对策（内部培训资料）CMT开发制作：xx1常见铸件缺陷及方案改善对策一、拔模不良目视特征：造型作业时模板上有粘砂，型腔有拔裂、掉砂、浮砂等现象。

形成原因：A．模板预热不充分B．离型液喷洒不均匀C．型砂xxD．拔模斜度太小或吃砂量太少E．排气不畅，射砂不实F．模型或流路的光洁度不够，存在倒拔模的情况G．模板背面有异物或配件损坏，DISA装板时不垂直H．DISA平行度跑偏，导致型板不垂直I．模板生锈方案改善对策：A．修补R角，仔细打磨方案，提高光洁度B．检查配件，损坏的及时更换C．必要时增加拔模斜度，若流路拔模不良，用补土补大斜度或使用2a铝流路D．增加透气孔(网)数量,避免射砂不实造成拔模不良E．用气铣刀抛光拔模不良部位F．在通孔内粘贴橡胶头G．直径较小、xx大的孔内建议镶铜套H．最好的方案设计二、砂眼、挤砂目视特征：铸件表面或内部包容着砂粒的孔穴或明显少肉形成原因：A．流路或模具拔模不良，有拔裂、掉砂B．流路设计不当，浇注时铁水冲刷造成砂眼C．设计不当，冲型时间长，长时间的烘烤及“水分迁移”造成局部型砂强度低，形成砂眼D．型砂含水量低E．型腔内有“落砂”，如造型室磨损，浇口杯下沉，压型（实）器压到浇口或造型室上方有落砂F．造型室磨损，反板抬起时有“甩砂”现象G．砂芯有毛刺或浮砂，下芯时未吹干净H．MASK下芯时铲砂或合模时挤砂I．模板变形，造成挤砂、落砂J．模型镶板时没装平，造成型腔挤砂K．DISA夹板或因有凸起物把砂模夹裂，将砂型挤压变形，造成挤砂或砂眼方案改善对策：A．重新计算方案，建议尽量减少冒口入水，以利砂渣上浮B．抛光模型、打磨流路，减少因拔模不良造成的砂渣眼2C．方案设计时采用综合浇注系统，提高浇注系统的挡渣效果D．若浇注时间太长或不能同时冲型，重新计算方案E．增加底注或侧入水F．模具配件若有磨损及时更换G．若有挤砂，确认镶板无问题时，在挤砂位置合模线处R角或做出防压条H．造型时，若型板后面喷砂、甩砂，确认模板尺寸，磨损严重时进行焊补维修I．减薄入水片或压边量，提高挡渣能力J．若下芯铲砂时调整MASK，确认芯钉过盈量K．改变入水口位置，避开易冲砂部位（入水不要做在砂芯吹砂口上）L．在方案上做出集渣包M．横流路用4A流路，xx浮渣三、冷隔（浇不足）目视特征：外观铸件不完整，有裂纹状的间隙或断流，裂纹或断流处的金属边缘呈圆滑状原因：A．浇注作业时断续浇注，没有满杯浇注B．浇注温度过低，铁水流动性差C．方案设计不合理，浇注时间太长或不能同时冲型D．多处入水的液流头产生了凝固堵塞或流头氧化造成两股流头不能融合在一起方案对策：A．重新计算方案，加快浇注速度B．增加排气道，加快冲型速度，降低冲型阻力C．合理设置入水口位置，避免距离浇口较远部位因铁水氧化和降温出现冷隔D．在冷隔位置增加入水，提高该处温度四、缩孔（松）目视特征：缩孔：铸件中容积大，孔壁表面粗糙，形状极不规则的孔洞缩松：铸件截面上分布着弥散的大量形状不规则的微小孔眼或裂隙状孔洞形成原因：A．冒口设置位置或大小不合理，铁水凝固过程中体积收缩且得不到补偿而出现体积亏损，体积亏损集中在一处形成缩孔，在局部分散分布形成缩松B．冒口颈形状或截面积不合理，补缩通道堵塞，使冒口未能起到补缩作用C．冒口温度低，凝固早补缩作用差D．金属液CE值低方案改善对策：A．增加冒口体积B．加大（或减小）冒口颈C．增加冒口入水，提高冒口温度D．改变冒口位置或形状，改变凝固顺序使原本不能得到补偿的收缩部位可以得到补偿，消除缩孔或缩松E．在适当位置放置冷铁（如TRW支架系列）F．改变入水位置，以获得合理的温度场和凝固顺序五、气孔：1．侵入性气孔：气孔尺寸一般较大，呈圆球形、团球形或梨形；梨形的小头指向外3部气源方向；孔壁平滑，侵入气体成份主要为CO时孔壁呈蓝色，侵入气体成份主要为氢气时孔壁呈金属本色且发亮，侵入气体成份主要为水蒸气时孔壁呈氧化色且发暗。

铸造常见的缺陷及解决办法铸造是一种常见的加工方法，用于制造大量金属和非金属产品。

然而，铸造过程中常常会出现一些缺陷，这些缺陷会影响铸件的质量和性能。

本文将介绍几种常见的铸造缺陷及解决办法。

气孔气孔是指在铸件内部或表面上出现的气泡。

这些气泡会影响铸件的强度和密封性能。

气孔的出现原因可能是铸造温度或压力不足，或是砂模中的水分蒸发不充分。

解决气孔的问题，需要改变铸造过程中的温度、压力或砂模中的水分含量。

另外，选择合适的金属合金也是避免气孔出现的重要因素，例如在铸造铝合金时，可以使用特殊的铝合金材料来降低气孔的出现。

毛刺毛刺是指在铸件表面上出现的细小凸起物。

这些毛刺会影响铸件的表面光滑度和密封性能。

毛刺的出现原因可能是砂模中的杂质、铸件表面的耗损或金属液体的流动不充分。

解决毛刺的问题，需要在铸造过程中施加足够的压力和控制金属液体的流动速度。

另外，使用高品质的砂模和特殊的涂料或添加剂也可以有效地减少毛刺的出现。

缩孔缩孔是指在铸件内部或表面上出现的缺陷。

这些缺陷会影响铸件的强度和密封性能。

缩孔的出现原因可能是铸造温度不足、金属合金不均匀、砂模中的气包或铸造中的氧化物等。

解决缩孔的问题需要改变铸造温度、金属合金中元素的成分、砂模的密度和金属液体中的氧化物含量。

此外，在铸造过程中添加特殊的合金和增量剂也可以有效地减少缩孔的出现。

内孔内孔是指在铸件内部出现的缺陷，这些缺陷会影响铸件的强度和密封性能。

内孔的出现原因可能是砂模泥中的气孔或金属液体中的气泡。

解决内孔的问题需要改变铸造过程中的气压和金属液体的流动速度。

此外，在铸造过程中添加特殊的漏铸剂和降泡剂也可以有效地减少内孔的出现。

总之，铸造过程中出现的缺陷会严重影响铸件的质量和性能。

通过改变铸造过程中的温度、压力和砂模的含水量，以及添加特殊的金属合金、涂料、合金和漏铸剂等，可以有效地减少这些缺陷的出现。

因此，在铸造过程中应该尽可能地避免出现这些问题，并采取合适的方法来解决这些问题。

铸造可能遇到的问题和解决方案标题，铸造中常见问题及解决方案。

在铸造过程中，常常会遇到一些问题，这些问题可能会影响产品的质量和生产效率。

以下是一些铸造中常见的问题以及可能的解决方案。

1. 气孔和气泡。

气孔和气泡是铸造中常见的质量问题，可能会导致产品强度不足或者外观质量不佳。

这可能是由于熔融金属中的气体未能完全排除所致。

解决方案，采取适当的浇注系统设计，确保熔融金属能够充分充填模具，同时使用合适的除气剂和浇口设计来减少气孔和气泡的产生。

2. 热裂纹。

热裂纹是由于金属在冷却过程中产生的应力超过了其承受能力
而引起的。

这可能会导致产品在使用过程中出现裂纹。

解决方案，通过合理的冷却控制和合适的金属合金选择，可以减少热裂纹的发生。

此外，预热模具和采用合适的退火工艺也可以有效减少热裂纹的产生。

3. 金属收缩。

金属在冷却过程中会收缩，如果不加以控制，可能会导致产品尺寸不准确甚至变形。

解决方案，通过合理的浇注系统设计和冷却控制，可以减少金属收缩对产品质量的影响。

此外，采用合适的模具设计和金属合金选择也可以减少金属收缩带来的问题。

总之，铸造过程中可能会遇到各种质量问题，但通过合理的工艺控制和技术手段，这些问题是可以得到解决的。

只有不断改进工艺和技术，才能确保铸造产品的质量和稳定性。

铸造缺陷及其解决方法
铸造缺陷是指制造过程中铸造件表面或内部所出现的不良现象，如气孔、夹杂、疏松、缩孔、热裂、变形等。

下面是一些常见的铸造缺陷及其解决方法：
1.气孔：造成气孔的原因有很多，如铸造温度过高、金属液中杂质含量过多等。

解决方法可以采用减少铸造温度、加入消泡剂、熔炼清洁等措施。

2.夹杂：夹杂通常是指铸造件中未能完全融化的金属，常见于不锈钢等高合金材料。

解决方法可以采用改善合金化学成分、掌握铸造温度和速度等。

3.疏松：疏松是指铸造件中出现的弱点或空隙，通常是由于铸造温度不均匀或金属流动不畅造成。

解决方法可以采用加大浇口、改善铸型、增强金属流动等。

4.缩孔：缩孔是指铸造件中因金属凝固不充分而形成的孔洞，通常出现在铸造件中央。

解决方法可以采用增加浇口、改善铸型、增大斜率等。

5.热裂：热裂是指铸造件在冷却过程中发生的裂纹，通常是由于金属结构不稳定或温度变化过大造成。

解决方法可以采用改善铸造温度和速度、提高金属质量等。

6.变形：变形通常是指铸造件在冷却过程中发生的形变，通常是由于铸造温度、铸型或金属流动不均造成。

解决方法可以采用优化铸造参数、改善铸造过程等措
施。

铸造缺陷及其对策书（实用版）目录一、铸造缺陷的概述二、铸造缺陷的种类三、铸造缺陷产生的原因四、铸造缺陷的对策五、结论正文一、铸造缺陷的概述铸造缺陷是指在铸造过程中，由于各种原因导致的铸件不符合设计要求的缺陷。

铸造缺陷不仅会影响铸件的性能和质量，还会增加生产成本，甚至可能导致设备损坏和安全事故。

因此，研究铸造缺陷及其对策对于提高铸件质量具有重要意义。

二、铸造缺陷的种类铸造缺陷种类繁多，根据缺陷的性质和形态，可以分为以下几类：1.表面缺陷：如砂眼、气孔、麻点、裂纹等。

2.内部缺陷：如缩孔、缩松、夹杂、偏析等。

3.形状缺陷：如变形、歪曲、尺寸偏差等。

4.成分缺陷：如碳、硅、锰等元素含量偏离设计要求。

5.组织缺陷：如晶粒粗大、组织不均匀、白口组织等。

三、铸造缺陷产生的原因1.原材料方面：如铸造砂质量差、石英砂含泥量过高、熔炼过程中元素烧损等。

2.工艺方面：如熔炼温度过高或过低、浇注速度过快或过慢、浇注过程中气泡产生等。

3.设备方面：如砂箱振动不均匀、浇注器设计不合理、炉子温度控制不准确等。

4.操作方面：如砂型制作不规范、合箱时压实不均匀、浇注高度不够等。

四、铸造缺陷的对策1.选择优质的原材料，提高铸型的质量。

2.优化熔炼工艺，控制熔炼温度、元素烧损和气体含量。

3.改进浇注工艺，合理控制浇注速度、压注压力和浇注高度。

4.完善设备设施，提高设备的精度和稳定性。

5.加强操作培训，提高工人的操作技能和质量意识。

五、结论通过对铸造缺陷及其对策的研究，可以降低铸件的缺陷率，提高铸件的质量和性能。

1 造成铸件缺陷之原因
（a）铸件设计不良：铸件之拔模斜度不适当，就不容易脱模，会造成粘模或者是铸件变形之情形。

铸件之厚度应尽量保持均一，断面变化应圆滑，且要有适当的圆角，否则易
使铸件充填不良，且在厚度较厚之处产生缩孔。

（b）压铸机铸造条件不适当：锁模力、射出力不足，以及射出速度，柱塞直径和铸造压力不适当。

（c）模具不良：模具精度（尺寸及零件配合）不当，以及拔模斜度、冷却水道位置和大小不适当。

其他诸如分模面之位置、浇道、浇口之大小及位置、排气道设计不良。

（d）压铸作业不良：压铸温度、离型剂喷涂及铸造成型周期之不良。

（e）合金冶炼不适当：熔化、保温未依正常程序处理。

（f）原料管理不当：合金锭堆置户外，任凭风吹雨打；对于回收材亦无妥慎处理。

（g）人为因素不适当：制造部门管理不当，品管工作不彻底，作业者技术欠佳，以及敬业精神不够等都会间接影响铸件之品质。

一般较常见的缺陷，不外乎气孔、充填不良、缩孔及接水（隔层）、粘模变形等。

若是要进一步的提出改进对策实非易事，因为造成铸件缺陷的因为毕竟是太多了。

铸件一旦发生缺陷之后，就必须由品管单位配合压铸及生产技术部门，共同研商并拟订对策书，然后再作改进执行。

在末拟订对策之前，品管部门就应该先提出详细的品管报告，内容包括不良率统计图及有关的铸件资料，以便找出问题之要因，迅速解决不良点。

2 对缺陷采取的措施
2.1物理化学性质及耐压不良及其对策
2.2尺寸缺陷及措施
2.3 材质缺陷及措施
2.4铸件内部缺陷及其对策。

1、各种液态铸造合金在熔炼和浇注过程中均会产生夹杂物，金属夹杂物依据其来源可以分为两大类：⑴外来夹杂物。

来源于炉衬、浇包耐火材料的侵蚀，熔渣或与空气反应形成的浮渣，型砂的冲蚀，或其它任何与金属熔体接触的材料的侵蚀；⑵内生夹杂物。

这类夹杂物是由金属熔体内的反应形成，如镁硫夹杂物。

镁硫夹杂物是由于球化处理过程中加入镁硅铁合金后在铁液内反应而形成。

2、夹渣产生的原因(1)硅：硅的氧化物也是夹渣的主要组成部分，因此尽可能降低含硅量；⑵硫：铁液中的硫化物是球铁件形成夹渣缺陷的主要原因之一。

硫化物的熔点比铁液熔点低，在铁液凝固过程中，硫化物将从铁液中析出，增大了铁液的粘度，使铁液中的熔渣或金属氧化物等不易上浮。

因而铁液中硫含量太高时，铸件易产生夹渣。

球墨铸铁原铁液含硫量应控制在0.06%以下，当它在0.09%〜0.135%时，铸铁夹渣缺陷会急剧增加；⑶稀土和镁：近年来研究认为夹渣主要是由于镁、稀土等元素氧化而致，因此残余镁和稀土不应太高；(4)浇注温度：浇注温度太低时，金属液内的金属氧化物等因金属液的粘度太高，不易上浮至表面而残留在金属液内；温度太高时，金属液表面的熔渣变得太稀薄，不易自液体表面去除，往往随金属液流入型内。

而实际生产中，浇注温度太低是引起夹渣的主要原因之一；⑸浇注系统：浇注系统设计应合理,具有挡渣功能,使金属液能平稳地充填铸型,力求避免飞溅及紊流；(6)型砂：若型砂表面粘附有多余的砂子或涂料，它们可与金属液中的氧化物合成熔渣，导致夹渣产生；砂型的紧实度不均匀，紧实度低的型壁表面容易被金属液侵蚀和形成低熔点的化合物，导致铸件产生夹渣。

3、防止夹渣措施(1)控制铁液成分：尽量降低铁液中的含硫量(<006%),适量加入稀土合金(01%〜02%)以净化铁液，尽可能降低含硅量和残镁量；⑵熔炼工艺：要尽量提高金属液的出炉温度，适宜的静置，以利于非金属夹杂物的上浮、聚集。

扒干净铁液表面的渣子，铁液表面应放覆盖剂(珍珠岩、草木灰等)，防止铁液氧化。

铸造缺陷及防止方法铸造是一种常用的金属加工工艺，可以将熔化的金属倒入铸型中，通过冷却凝固形成所需形状的金属制品。

然而，在铸造过程中，由于多种因素的影响，往往会导致一些缺陷出现在铸件上。

这些缺陷可能会降低铸件的质量和性能，因此有必要研究和防止铸造缺陷的发生。

一、常见的铸造缺陷类型1.气孔：气孔是铸造缺陷中最常见的一种，它是由金属液中残留的气体在凝固过程中形成的小空洞。

气孔会降低铸件的强度和密封性能，并且可能导致泄漏的发生。

2.夹杂物：夹杂物是指固体杂质或其他金属液滴等不溶于基体金属的颗粒物质。

夹杂物会引起局部应力集中和腐蚀等问题，从而降低铸件的耐蚀性和机械性能。

3.砂眼：砂眼是指铸件表面上的凹陷或孔洞，主要由于铸型中的砂粒脱落或重叠造成。

砂眼会影响铸件的外观和尺寸精度，降低其使用价值。

4.缩孔：缩孔是铸件内部或表面上的凹陷，它是由于金属凝固过程中产生的体积收缩引起的。

缩孔会降低铸件的强度和韧性，增加冲击和断裂的风险。

二、铸造缺陷的防止方法1.优化铸造工艺：通过合理设计铸造工艺参数，如浇注温度、浇注速度、浇注方式等，可以减少金属液中的气体吸收，并降低气孔和夹杂物的形成。

2.提高模具质量：优质的模具能够提供良好的液态金属充填条件，并且减少金属液和砂模接触引起的气体和杂质污染。

因此，选择高质量的模具材料和加工工艺非常重要。

3.合理选择铸造材料：根据铸件的要求选择适合的铸造材料，如选用低气性和低杂质含量的金属，可以减少铸造缺陷的发生。

4.加强铸造设备维护：定期检查和维护铸造设备，特别是容易产生污染和损坏的部件，可以减少外来杂质和缺陷的产生。

5.实施严格的质量控制和检验：建立科学的质量控制体系，制定详细的工艺规范和操作规程，严格按照要求进行检验和记录，及时发现和解决潜在的缺陷问题。

总结：铸造缺陷是铸件制造过程中经常面临的问题，但通过合理的措施和方法，可以有效地预防和减少铸造缺陷的发生。

优化铸造工艺、提高模具质量、合理选择铸造材料、加强设备维护以及实施严格的质量控制和检验，是有效预防铸造缺陷的关键。

铸造缺陷及其对策书一、铸造缺陷的类型与影响1.缺陷类型概述铸造过程中，铸件可能出现的缺陷种类繁多，主要包括裂纹、气孔、夹渣、变形、缩孔等。

这些缺陷不仅影响铸件的外观质量，还会对其性能产生不良影响。

2.缺陷对铸件性能的影响铸造缺陷会对铸件的强度、韧性、耐磨性等性能造成负面影响。

例如，裂纹会导致铸件在使用过程中出现断裂；气孔会使铸件的强度降低；夹渣会使铸件的内部性能不均匀。

二、铸造缺陷的成因与分析1.原材料问题原材料的质量对铸件的缺陷产生具有重要影响。

金属原材料中的有害物质、非金属杂质、气体含量等都会导致铸件出现缺陷。

2.铸造工艺问题铸造工艺参数设置不合理、充型速度过快或过慢、冷却速度不适等都会导致铸件产生缺陷。

3.模具与设备问题模具质量不佳、磨损严重、设备精度不足等都会对铸件的质量产生不良影响。

4.操作问题操作过程中，工人技术水平低、操作不当、责任心不强等也是导致铸件缺陷的重要原因。

三、对策与改进措施1.选用优质原材料为确保铸件质量，应选用优质金属原材料，并对原材料进行严格检测，控制有害物质和杂质的含量。

2.优化铸造工艺根据铸件的结构和性能要求，合理设置铸造工艺参数，提高充型速度和冷却速度，以减少缺陷产生。

3.提高模具与设备质量定期检查和维修模具与设备，确保其精度和可靠性。

同时，加强工人的技术培训，提高操作水平。

4.加强操作培训与管理加强操作人员的培训与管理，提高其技术水平和责任心，降低人为因素导致的缺陷。

四、缺陷预防与控制方法1.完善质量管理体系建立健全质量管理体系，确保铸件生产过程中的质量控制。

2.强化过程控制加强对生产过程的监控，及时发现和处理问题。

3.检测与评估技术采用先进的检测与评估技术，对铸件进行全面的质量检测，确保铸件质量达到要求。

4.故障排查与处理针对出现的铸件缺陷，进行故障排查，找出原因并采取相应措施进行处理。

五、案例分析与总结1.案例一：铸件裂纹缺陷分析与改进通过对裂纹缺陷的成因分析，发现原材料中有害物质含量过高、铸造工艺参数设置不合理等问题。
