铸造缺陷分析资料

铸造缺陷质量分析报告标题：铸造缺陷质量分析报告摘要：本次报告对一批铸造件的缺陷进行了详细分析，并提供了解决方案，以提高铸件的质量和可靠性。

通过对缺陷的分类、原因分析和改进措施的制定，本报告的目标是降低缺陷率、提高产品质量，并为企业的生产过程提供指导。

一、引言铸造工艺是一种常见且重要的金属加工方式，但由于多种因素的影响，铸造件常常出现各种缺陷。

本报告对以下几种常见铸造缺陷进行了分析：气孔、砂眼、夹渣和缩孔。

二、缺陷分类和特征1. 气孔：气孔是铸造件内部的圆形或椭圆形气体空洞，在表面上通常呈孔状。

这种缺陷的特征是大小不一、分布不均匀，并且可能与材料中的气体分离有关。

2. 砂眼：砂眼是在铸造件表面形成的小凹陷或孔穴，并且通常有砂粒残留。

这种缺陷的主要原因是在型腔填充过程中砂芯未能完全固化或砂芯破裂。

3. 夹渣：夹渣是铸造件内部存在金属残留或其他非金属杂质的缺陷。

它通常表现为呈条状、点状或块状分布的较暗色物质。

4. 缩孔：缩孔是在铸造件中形成的不完全填充的孔洞，通常位于较厚的截面部分。

这种缺陷的主要原因是在凝固过程中金属收缩引起的。

三、缺陷原因分析1. 气孔：气孔的形成主要与以下因素有关：金属液中溶解的气体、型腔设计不合理、浇注过程中液态金属的气体浸润和释放等。

解决方案包括采取适当的除气处理、改进型腔设计、控制浇注工艺等。

2. 砂眼：砂眼通常与砂芯制备和浇注过程中的温度、浇注速度等相关。

解决方案包括优化砂芯制备工艺、调整浇注参数以及改善浇注系统设计等。

3. 夹渣：夹渣的原因主要与金属液的净化和过滤不足、浇注过程中金属液与非金属杂质的接触等有关。

解决方案包括加强净化处理、使用过滤器、改进浇注工艺等。

4. 缩孔：缩孔的形成与金属凝固收缩不平衡、铸造温度过低、浇注过程中金属液的顺流速度等相关。

解决方案包括优化浇注工艺、控制冷却速度等。

四、改进措施根据对缺陷原因的分析，提出了以下改进措施：1. 加强除气处理：通过采用真空或压力浇注等技术，有效去除金属液中的气体；2. 优化砂芯工艺：提高砂芯的强度和温度稳定性，避免砂芯破裂；3. 加强金属液净化：采用有效的净化剂和过滤器，去除金属液中的杂质；4. 调整浇注参数：合理控制浇注温度和速度，确保金属液充满型腔；5. 优化冷却过程：控制冷却速度，减少金属凝固收缩引起的缺陷。

铸造工艺流程中的铸件缺陷分析与改进策略铸造工艺是一种重要的金属加工方法，用于制造各种形状的金属件。

然而，在铸造过程中，铸件缺陷是一个常见的问题，它会影响到铸件的质量和性能。

因此，对于铸造工艺流程中的铸件缺陷进行深入分析，并提出改进策略，对于提高铸件质量和工艺效率具有重要意义。

一、铸件缺陷的分类与原因分析在铸造工艺中，铸件缺陷可以分为表面缺陷和内部缺陷两类。

常见的表面缺陷包括气孔、砂眼、砂洞等；内部缺陷主要有夹杂物、孔洞、收缩系数不均匀等。

1.1 气孔气孔是铸造工艺中最常见的表面缺陷之一。

其形成的原因通常有两个方面，一是液态金属中溶解气体含量过高，二是在金属凝固过程中，气体生成而未能有效排除。

造成气孔的常见因素包括砂芯质量不佳、浇注温度过高、浇注速度过快等。

1.2 砂眼和砂洞砂眼是指铸件表面局部凹陷的缺陷，而砂洞是指铸件内部或边缘凹陷的缺陷。

主要原因包括模具缺陷、浇注系统设计不合理、浇注金属温度过低等。

1.3 夹杂物夹杂物是指铸件中存在的杂质，如炉渣、油污等。

其主要原因包括铁水净化不彻底、砂芯质量不佳等。

1.4 孔洞孔洞是指铸件内部存在的封闭空腔。

常见的孔洞形式包括气孔和收缩孔。

造成孔洞的原因主要有铁水中含气量高、铸型泥浆含水量高等。

1.5 收缩系数不均匀收缩系数不均匀是指铸件不同部位的收缩量不一致。

这可能会引起铸件的内部应力集中，从而导致开裂和变形。

收缩系数不均匀的原因包括铸造合金的特性、浇注温度的控制等。

二、改进策略为了减少铸件缺陷，提高铸件质量和工艺效率，以下是一些改进策略的具体措施：2.1 优化模具设计模具设计是影响铸件质量的关键因素之一。

通过优化模具结构、提高模具材料质量和表面光洁度，可以减少砂眼、砂洞等表面缺陷的产生。

2.2 控制浇注温度和速度浇注温度和速度对铸件质量有着直接的影响。

合理控制浇注温度和速度，可以降低气孔和夹杂物等缺陷的产生。

2.3 改进铸型材料和工艺选择合适的铸型材料，对铸件质量和工艺效率的提高至关重要。

分析铸造缩松缺陷形成原因及对策铸造缩孔缺陷是在铸造过程中常见的一种问题，它会给制造业带来很多麻烦和损失。

本文将分析铸造缩孔缺陷的形成原因，并提出相应的对策，以期为相关行业提供帮助和指导。

一、铸造缩孔缺陷的形成原因分析1.1 完全凝固不均匀在铸造过程中，铸件凝固是逐渐进行的，如果凝固速度不均匀，就会导致缩孔缺陷的形成。

常见的原因包括铸件的凝固时间过短、冷却速度不均匀、局部温度过高等。

1.2 金属液收缩过大铸造过程中，金属液在凝固过程中会收缩，如果收缩过大，就容易形成缩孔。

这主要是由于铸件材料的物理性质不合理，或者是铸型的设计不合理所导致的。

1.3 铸造材料含有气体铸造材料中含有气体会在凝固过程中释放出来，如果释放过快，就会形成孔洞。

常见的原因是铸造材料中含有气体的含量过高，或者是在铸造过程中没有采取有效的排气措施。

1.4 基材与液态金属的相容性差如果铸件的基材与液态金属的相容性差，就容易在凝固过程中产生裂纹和缩孔。

一般来说，基材与液态金属的相容性差会导致界面张力增大，从而影响凝固过程。

二、对策提出2.1 优化铸造工艺参数通过优化铸造工艺参数，可以降低缩孔缺陷的发生概率。

具体来说，可以调整金属液的浇注温度和速度，控制铸件的凝固时间，改进冷却系统等措施。

2.2 优化铸造材料选择合适的铸造材料也是减少缩孔缺陷的关键。

应选择具有较低的收缩率和较好的流动性的材料，以确保凝固过程中的收缩程度可控。

2.3 采取有效的排气措施在铸造过程中，采取有效的排气措施可以减少气体对铸件凝固过程的干扰，从而降低缩孔缺陷的风险。

排气措施可以包括加入剂、提高浇注温度、采取适当的连续浇注等。

2.4 提高基材与液态金属的相容性为了减少缩孔缺陷的形成，可以通过提高基材与液态金属的相容性来增加界面的稳定性。

可以通过改变基材化学成分、调整金属液的配方等方式来实现。

三、结语以上是对铸造缩孔缺陷形成原因及对策的分析。

通过优化铸造工艺、材料选择、排气措施以及提高基材与液态金属的相容性等方法，可以有效降低缩孔缺陷的发生概率，提高铸件的质量和产能。

常见铸造缺陷产生的原因及防止方法铸件缺陷种类繁多,产生缺陷的原因也十分复杂.它不仅与铸型工艺有关,而且还与铸造合金的性制、合金的熔炼、造型材料的性能等一系列因素有关.因此,分析铸件缺陷产生的原因时,要从具体情况出发,根据缺陷的特征、位置、采用的工艺和所用型砂等因素,进行综合分析,然后采取相应的技术措施,防止和消除缺陷.一、浇不到1、特征铸件局部有残缺、常出现在薄壁部位、离浇道最远部位或铸件上部.残缺的边角圆滑光亮不粘砂.2、产生原因1 浇注温度低、浇注速度太慢或断续浇注；2 横浇道、内浇道截面积小；3 铁水成分中碳、硅含量过低；4 型砂中水分、煤粉含量过多,发气量大,或含泥量太高,透气性不良；5 上砂型高度不够,铁水压力不足.3、防止方法1 提高浇注温度、加快浇注速度,防止断续浇注；2 加大横浇道和内浇道的截面积；3 调整炉后配料,适当提高碳、硅含量；4 铸型中加强排气,减少型砂中的煤粉,有机物加入量；5 增加上砂箱高度.二、未浇满1、特征铸件上部残缺,直浇道中铁水的水平面与铸件的铁水水平面相平,边部略呈圆形.2、产生原因1 浇包中铁水量不够；2 浇道狭小,浇注速度又过快,当铁水从浇口杯外溢时,操作者误认为铸型已经充满,停浇过早.3、防止方法1 正确估计浇包中的铁水量；2 对浇道狭小的铸型,适当放慢浇注速度,保证铸型充满.三、损伤1、特征铸件损伤断缺.2、产生原因1 铸件落砂过于剧烈,或在搬运过程中铸件受到冲撞而损坏；2 滚筒清理时,铸件装料不当,铸件的薄弱部分在翻滚时被碰断；3 冒口、冒口颈截面尺寸过大；冒口颈没有做出敲断面凹槽.或敲除浇冒口的方法不正确,使铸件本体损伤缺肉.3、防止方法1 铸件在落砂清理和搬运时,注意避免各种形式的过度冲撞、振击,避免不合理的丢放；2 滚筒清理时严格按工艺规程和要求进行操作；3 修改冒口和冒口颈尺寸,做出冒口颈敲断面,正确掌握打浇冒口的方向.四、粘砂和表面粗糙1、特征粘砂是一种铸件表面缺陷,表现为铸件表面粘附着难以清除的砂粒；如铸件经清除砂粒后出现凹凸不平的不光滑表面,称表面粗糙.2、产生原因1 砂粒太粗、砂型紧实度不够；2 型砂中水分太高,使型砂不易紧实；3 浇注速度太快、压力过大、温度过高；4 型砂中煤粉太少；5 模板烘温过高,导致表面型砂干枯；或模板烘温过低,型砂粘附在模板上.3、防止方法1 在透气性足够的情况下,使用较细原砂,并适当提高型砂紧实度；2 保证型砂中稳定的有效煤粉含量；3 严格控制砂水分；4 改进浇注系统,改进浇注操作、降低浇注温度；5 控制模板烘烤温度,一般与型砂温度相等或略高.五、砂眼1、特征在铸件内部或表面充塞有型砂的孔眼.2、产生原因1 型砂表面强度不够；2 模样上无圆角或拔模斜度小导致钩砂、铸型损坏后没修理或没修理好就合箱；3 砂型在浇注前放置时间过长,风干后表面强度降低；4 铸型在合箱时或搬运过程中损坏；5 合箱时型内浮砂未清除干净,合箱后浇口杯没盖好,碎砂掉进铸型.3、防止方法1 提高型砂中粘士含量、及时补加新砂,提高型砂表面强度；2 模样光洁度要高,并合理做出拔模斜度和铸造圆角.损坏的铸型要修好后再合箱；3 缩短浇注前砂型的放置时间；4 合箱或搬运铸型时要小心,避免损坏或掉入砂型腔砂粒；5 合箱前清除型内浮砂,并盖好浇口.六、披缝和胀砂1、特征披缝常出现在铸件分型面处,是垂直于铸件表面,且厚薄不均匀的薄片状金属突起物. 胀砂是铸件内、外表面局部胀大,形成不规则的瘤状金属突起物.2、产生原因1 紧实度不够或不匀；2 面砂强度不够、或型砂水分过高；3 液态金属压头过大、浇注速度太快.3、防止方法1 提高铸型紧实度、避免局部过松；2 调整混砂工艺、控制水分,提高型砂强度；3 降低液态金属的压头、降低浇注速度.七、抬箱1、特征铸件在分型面处有大面积的披缝,使铸型外形尺寸发生变化.抬箱过大,造成跑火——铁水自分型面外溢,严重时造成浇不足缺陷.2、产生原因1 砂箱未紧固、压铁质量不够或去除压铁过早；2 浇注过快,冲击力过大；3 模板翅曲.3、防止方法1 增加压铁重量,特铁水凝固后再去除压铁；2 降低浇包位置,降低浇注速度；3 修正模板.八、掉砂1、特征铸件表面上出现的块状金属突起物,其外形与掉落的砂块很相似.在铸件其它部位,则往往出现砂眼或残缺.2、产生原因1 模样上有深而小的凹槽,同于结构特征或拔模斜度小,起模时将砂型带坏或震裂；2 紧实度不匀,铸型局部强度不足；3 合箱、搬运铸型时,不小心使铸型局部砂块掉落.3、防止方法1 模样拔模斜度要合适、表面光洁；2 铸型紧实度高且均匀；3 合箱、搬运过程中,操作小心.九、错型错箱1、特征铸件的一部分与另一部分在分型面的接缝处错开,发生相对位移,使铸件外形与图纸不相符合.2、产生原因1 模样制作不良,上下模没有对准或模样变形；2 砂箱或模板定位不准确,或定位销松动；3 挤压造型机上零件磨损,例如正压板下衬板、反压板轴承的磨损等；4 浇注时用的套箱变形,搬运、围箱时不注意,使上下铸型发生位移.3、防止方法1 加强模板的检查和修理；定2 经常检查砂箱、模板的定位销及销孔、并合理地安装；3 检查挤压造型机的有关零件,及时调整,磨损大的要更换；4 定期对套箱整形.脱箱后的铸型在搬运时要小心.在面浇注的砂型,应该做一排砂型围一排.十、灰口和麻点1、特征铸件断口呈灰黑色或出现黑色小点,中心部位较多,边部较少,金相观察可见到片状石墨.2、产生原因1 铁水化学成分不合要求,碳、硅含量过高；2 炉前孕育的铋加入浇包内过早或过迟,或是铋量不足.3、防止方法1 正确选择化学成分,合理配料,使铁水中碳、硅量在规定范围内；2 增加铋的加入量并严格炉前孕育工艺.十一、裂纹热裂、冷裂1、特征铸件外部或内部有穿透或不穿透的裂纹.热裂时带有暗色或黑色的氧化表面断口外形曲折.冷裂是较干净的脆性裂纹,断口较平,具有金属光泽或轻微的氧化色泽.2、产生原因1 铁水中碳、硅含苞欲放量过低,含硫量过高；2 浇注温度过高；3 冒口颈过大、过短,造成局部过热严重,或重口太小,补缩不好；4 铸件在清理、运输过程中,受冲击过大.3、防止方法1 控制铁水化学成分在规定的范围内；2 降低浇注温度；3 合理设计冒口系统；4 铸件在清理、运输过程中避免过度冲击.十二、气孔1、特征气孔的孔壁光滑明亮,形状有圆形、梨形和针状,孔的尺寸有大有小,产生在铸件表面或内部.铸件内部的气孔在敲碎后或机械加工时才能被发现.2、产生原因1 小炉料潮湿、锈蚀严重或带有油污,使铁水含气量太多、氧化严重；2 出铁孔、出铁槽、炉衬、浇包衬未洪干；3 浇注温度较低,使气体来不及上浮和逸出；4 炉料中含铝量较高,易造成氢气孔；5 砂型透气性不好、型砂水分高、含煤粉或有机物较多,使浇注时产生大量气体且不易排出.3、防止方法1 炉料要妥善管理,表面要清洁；2 炉缸、前炉、出铁口、出铁槽、浇包必须烘干；3 提高浇注温度；4 不使用铝量过高的废钢；5 适当降低型砂的水分、控制煤粉加入量,扎通气孔等.十三、缩松、疏松1、特征分散、细小的缩孔,带有树枝关结晶的称缩松,比缩松更细小的称疏松.常出现在热世部位.2、产生原因1 铁水中碳、硅含量过低,收缩大；2 浇注速度太快、浇注温度过高,使得液态收缩大；3 浇注系统、冒口设计不当,无法实现顺序凝固；4 冒口太小,补缩不充分.3、防止方法1 控制铁水的化学成分在规定范围内；2 降低浇注速度和浇注温度；3 改进浇冒口系统,利用顺序凝固；4 加大冒口体积,保证充分补缩.十四、反白口1、特征铸件断口内部出现白口组织,边缘部分出现灰口.2、产生原因1 碳、硅含量较高的铁水,含氢量过高；2 炉料中带入的铬等白口形成元素过多；3 元素偏析严重；3、防止方法1 控制化学成分、碳、硅含量不宜过高；2 炉衬、包衬要烘干；型砂水分不宜过高；3 加强炉料管理,减少带入白口化元素.。

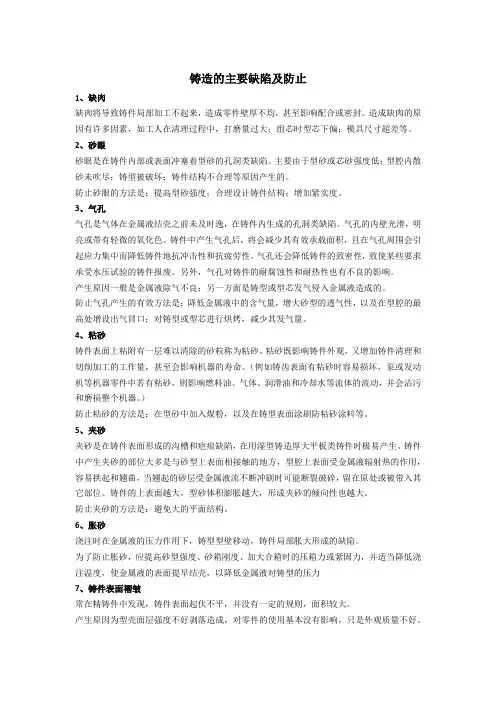

铸造的主要缺陷及防止1、缺肉缺肉将导致铸件局部加工不起来，造成零件壁厚不均，甚至影响配合或密封。

造成缺肉的原因有许多因素，如工人在清理过程中，打磨量过大；组芯时型芯下偏；模具尺寸超差等。

2、砂眼砂眼是在铸件内部或表面冲塞着型砂的孔洞类缺陷。

主要由于型砂或芯砂强度低；型腔内散砂未吹尽；铸型被破坏；铸件结构不合理等原因产生的。

防止砂眼的方法是：提高型砂强度；合理设计铸件结构；增加紧实度。

3、气孔气孔是气体在金属液结壳之前未及时逸，在铸件内生成的孔洞类缺陷。

气孔的内壁光滑，明亮或带有轻微的氧化色。

铸件中产生气孔后，将会减少其有效承载面积，且在气孔周围会引起应力集中而降低铸件地抗冲击性和抗疲劳性。

气孔还会降低铸件的致密性，致使某些要求承受水压试验的铸件报废。

另外，气孔对铸件的耐腐蚀性和耐热性也有不良的影响。

产生原因一般是金属液除气不良；另一方面是铸型或型芯发气侵入金属液造成的。

防止气孔产生的有效方法是：降低金属液中的含气量，增大砂型的透气性，以及在型腔的最高处增设出气冒口；对铸型或型芯进行烘烤，减少其发气量。

4、粘砂铸件表面上粘附有一层难以清除的砂粒称为粘砂。

粘砂既影响铸件外观，又增加铸件清理和切削加工的工作量，甚至会影响机器的寿命。

（例如铸齿表面有粘砂时容易损坏，泵或发动机等机器零件中若有粘砂，则影响燃料油、气体、润滑油和冷却水等流体的流动，并会沾污和磨损整个机器。

）防止粘砂的方法是：在型砂中加入煤粉，以及在铸型表面涂刷防粘砂涂料等。

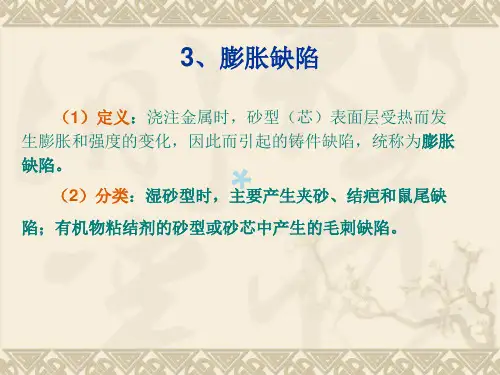

5、夹砂夹砂是在铸件表面形成的沟槽和疤痕缺陷，在用湿型铸造厚大平板类铸件时极易产生。

铸件中产生夹砂的部位大多是与砂型上表面相接触的地方，型腔上表面受金属液辐射热的作用，容易拱起和翘曲，当翘起的砂层受金属液流不断冲刷时可能断裂破碎，留在原处或被带入其它部位。

铸件的上表面越大，型砂体积膨胀越大，形成夹砂的倾向性也越大。

防止夹砂的方法是：避免大的平面结构。

6、胀砂浇注时在金属液的压力作用下，铸型型壁移动，铸件局部胀大形成的缺陷。

铸造常见的缺陷与产生原因铸造是一种常用的金属加工方法，其用途广泛，但在生产过程中常常会产生一些缺陷，如气孔、夹渣、缩孔等。

这些缺陷不仅会影响铸件的外观质量，还可能降低其力学性能和使用寿命。

下面我将从不同的缺陷类型和产生原因两个方面详细介绍。

一、缺陷类型1. 气孔：气体在铸造过程中产生，并被封入铸件内部，形成孔隙。

气孔的尺寸和分布形态不同，可能是小孔、球形孔、管状孔等。

气孔的产生主要与以下几个因素有关：(1) 铝液中的气体：铝液中含有的氧和氢会在高温下产生氧化反应和水解反应，释放出氧气和氢气。

(2) 表面液相：铝液在铸模表面形成的氧化膜或润滑剂残留等可能导致铝液表面的液相存在，进一步促使气体产生。

(3) 细小颗粒：铝液中存在的颗粒会成为气体生成的核心，进而形成气孔。

2. 夹渣：铝液在充填过程中携带入模型腔内的杂质、氧化物或熔渣等，最终导致铸件内部出现夹杂物。

夹渣的产生原因主要有：(1) 原材料中的杂质：铝合金原材料中可能含有一些杂质，如氧化物、砂粒等。

(2) 熔化过程中的氧化：铝液在高温条件下容易与空气发生氧化反应，形成氧化物。

(3) 流动过程中的杂质：铝液在流动过程中可能带动模具内部的砂粒、润滑剂残留等。

3. 缩孔：铸件内部或者表面出现的凹陷或裂纹。

缩孔的产生原因主要有：(1) 升温不均：铝液升温不均会导致热胀冷缩不一致，从而在铸件内部产生收缩应力，进一步造成缩孔。

(2) 施加过大应力：当铸件过早地受到了外界应力（例如从模型中取出时），铸件内部的温度还没有完全降低，容易产生缩孔。

(3) 金属液体凝固时的收缩：铝合金在凝固过程中会出现一定的收缩，如果凝固过程中支撑不稳定，就会导致缩孔产生。

二、缺陷产生的原因1. 原材料：如果原材料中含有过多的杂质或者粒度过大、成分不均匀等情况，会直接导致铝液在充填模具的过程中产生缺陷。

2. 熔化处理：熔炼过程中的温度不稳定、炉温控制不当，以及熔化时间过长等问题都会导致铝液中含气量增加，从而产生气孔等缺陷。

铸造铸件常见缺陷分析铸造工艺过程复杂，影响铸件质量的因素很多，常见的铸件缺陷名称、特征和产生的原因，见表。

常见铸件缺陷及产生原因缺陷名称特征产生的主要原因气孔在铸件内部或表面有大小不等的光滑孔洞①炉料不干或含氧化物、杂质多；②浇注工具或炉前添加剂未烘干；③型砂含水过多或起模和修型时刷水过多；④型芯烘干不充分或型芯通气孔被堵塞；⑤春砂过紧，型砂透气性差；⑥浇注温度过低或浇注速度太快等缩孔与缩松缩孔多分布在铸件厚断面处，形状不规则，孔内粗糙①铸件结构设计不合理，如壁厚相差过大，厚壁处未放冒口或冷铁；②浇注系统和冒口的位置不对；③浇注温度太高；④合金化学成分不合格，收缩率过大，冒口太小或太少砂眼在铸件内部或表面有型砂充塞的孔眼①型砂强度太低或砂型和型芯的紧实度不够，故型砂被金属液冲入型腔；②合箱时砂型局部损坏；③浇注系统不合理，内浇口方向不对，金属液冲坏了砂型；④合箱时型腔或浇口内散砂未清理干净粘砂铸件表面粗糙，粘有一层砂粒①原砂耐火度低或颗粒度太大；②型砂含泥量过高，耐火度下降；③浇注温度太高；④湿型铸造时型砂中煤粉含量太少；⑤干型铸造时铸型未刷涂斜或涂料太薄夹砂铸件表面产生的金属片状突起物，在金属片状突起物与铸件之间夹有①型砂热湿拉强度低，型腔表面受热烘烤而膨胀开裂；②砂型局部紧实度过高，水分过多，水分烘干后型腔表面开裂；③浇注位置选择不当，型腔表面长时间受高温铁水烘烤而膨胀开裂；④浇注温度过高，浇注速度太慢一层型砂错型铸件沿分型面有相对位置错移①模样的上半模和下半模未对准；②合箱时，上下砂箱错位；③上下砂箱未夹紧或上箱未加足够压铁，浇注时产生错箱冷隔铸件上有未完全融合的缝隙或洼坑，其交接处是圆滑的①浇注温度太低，合金流动性差；②浇注速度太慢或浇注中有断流；③浇注系统位置开设不当或内浇道横截面积太小；④铸件壁太薄；⑤直浇道（含浇口杯）高度不够；⑥浇注时金属量不够，型腔未充满浇不足铸件未被浇满裂纹铸件开裂，开裂处金属表面①铸件结构设计不合理，壁厚相差太大，冷却不均匀；②砂型和型芯的退让性差，或春砂过紧；③落有氧化膜砂过早；④浇口位置不当，致使铸件各部分收缩不均匀铸件质量与气孔的关系1)合理选定铸造合金和铸件结构。

1、各种液态铸造合金在熔炼和浇注过程中均会产生夹杂物，金属夹杂物依据其来源可以分为两大类：⑴外来夹杂物。

来源于炉衬、浇包耐火材料的侵蚀，熔渣或与空气反应形成的浮渣，型砂的冲蚀，或其它任何与金属熔体接触的材料的侵蚀；⑵内生夹杂物。

这类夹杂物是由金属熔体内的反应形成，如镁硫夹杂物。

镁硫夹杂物是由于球化处理过程中加入镁硅铁合金后在铁液内反应而形成。

2、夹渣产生的原因(1)硅：硅的氧化物也是夹渣的主要组成部分，因此尽可能降低含硅量；⑵硫：铁液中的硫化物是球铁件形成夹渣缺陷的主要原因之一。

硫化物的熔点比铁液熔点低，在铁液凝固过程中，硫化物将从铁液中析出，增大了铁液的粘度，使铁液中的熔渣或金属氧化物等不易上浮。

因而铁液中硫含量太高时，铸件易产生夹渣。

球墨铸铁原铁液含硫量应控制在0.06%以下，当它在0.09%〜0.135%时，铸铁夹渣缺陷会急剧增加；⑶稀土和镁：近年来研究认为夹渣主要是由于镁、稀土等元素氧化而致，因此残余镁和稀土不应太高；(4)浇注温度：浇注温度太低时，金属液内的金属氧化物等因金属液的粘度太高，不易上浮至表面而残留在金属液内；温度太高时，金属液表面的熔渣变得太稀薄，不易自液体表面去除，往往随金属液流入型内。

而实际生产中，浇注温度太低是引起夹渣的主要原因之一；⑸浇注系统：浇注系统设计应合理,具有挡渣功能,使金属液能平稳地充填铸型,力求避免飞溅及紊流；(6)型砂：若型砂表面粘附有多余的砂子或涂料，它们可与金属液中的氧化物合成熔渣，导致夹渣产生；砂型的紧实度不均匀，紧实度低的型壁表面容易被金属液侵蚀和形成低熔点的化合物，导致铸件产生夹渣。

3、防止夹渣措施(1)控制铁液成分：尽量降低铁液中的含硫量(<006%),适量加入稀土合金(01%〜02%)以净化铁液，尽可能降低含硅量和残镁量；⑵熔炼工艺：要尽量提高金属液的出炉温度，适宜的静置，以利于非金属夹杂物的上浮、聚集。

扒干净铁液表面的渣子，铁液表面应放覆盖剂(珍珠岩、草木灰等)，防止铁液氧化。

缺陷名称特征产生的主要原因预防措施实例照片气孔在铸件内部或表面有大小不等的光滑孔洞①炉料不干或含氧化物、杂质多；②浇注工具或炉前添加剂未烘干；③型砂含水过多或起模和修型时刷水过多；④型芯烘干不充分或型芯通气孔被堵塞；⑤春砂过紧，型砂透气性差；⑥浇注温度过低或浇注速度太快等①降低熔炼时金属的吸气量，减少砂型在浇注过程中的发气量②改进铸件结构，提高砂型和型芯的透气性，使型内气体能顺利排出缩孔与缩松缩孔多分布在铸件厚断面处，形状不规则，孔内粗糙①铸件结构设计不合理，如壁厚相差过大，厚壁处未放冒口或冷铁；②浇注系统和冒口的位置不对；③浇注温度太高；④合金化学成分不合格，收缩率过大，冒口太小或太少①壁厚小且均匀的铸件要采用同时凝固②壁厚大且不均匀的铸件采用由薄向厚的顺序凝固③合理放置冒口的冷铁编辑版word砂眼在铸件内部或表面有型砂充塞的孔眼①型砂强度太低或砂型和型芯的紧实度不够，故型砂被金属液冲入型腔；②合箱时砂型局部损坏；③浇注系统不合理，内浇口方向不对，金属液冲坏了砂型；④合箱时型腔或浇口内散砂未清理干净①严格控制型砂性能和造型操作②合型前注意打扫型腔③改进浇注系统粘砂铸件表面粗糙，粘有一层砂粒①原砂耐火度低或颗粒度太大；②型砂含泥量过高，耐火度下降；③浇注温度太高；④湿型铸造时型砂中煤粉含量太少；⑤干型铸造时铸型未刷涂斜或涂料太薄①适当降低金属的浇注温度②提高型砂、芯砂的耐火度夹砂铸件表面产生的金属片状突起物，在金属片状突起物与铸件之间夹有一层型砂①型砂热湿拉强度低，型腔表面受热烘烤而膨胀开裂；②砂型局部紧实度过高，水分过多，水分烘干后型腔表面开裂；③浇注位置选择不当，型腔表面长时间受高温铁水烘烤而膨胀开裂；④浇注温度过高，浇注速度太慢①严格控制型砂、芯砂性能②改善浇注系统，使金属液流动平稳③大平面铸件要倾斜浇注④适当调整浇注温度和浇注速度编辑版word错型铸件沿分型面有相对位置错移①模样的上半模和下半模未对准；②合箱时，上下砂箱错位；③上下砂箱未夹紧或上箱未加足够压铁，浇注时产生错箱④砂箱或模板定位不准确，或定位销松动①定期检查砂箱、模板的定位销及销孔、并合理地安装；②定期对套箱整形，脱箱后的铸型在搬运时要小心。

第三节铸造缺陷分析一、铸件中的缩孔和缩松1.缩孔它是集中在铸件上部或最后凝固部位容积较大的孔洞。

缩孔多呈倒圆锥形，内表面粗糙，通常隐藏在铸件的内层，但在某些情况下，可暴露在铸件的上表面，呈明显的凹坑。

b5E2RGbCAP为便于分析缩孔的形成，现假设铸件呈逐层凝固，其形成过程如图5—6所示。

缩孔产生的部位在铸件最后凝固区域，如壁的上部或中心处。

此外，铸件两壁相交处因金属积聚凝固较晚，也易产生缩孔，此处称为热节。

热节位置可用画内接圆方法确定，如图5—7所示。

铸件上壁厚较大及内浇口附近都属热节部位。

p1EanqFDPw缩松分散在铸件某区域内的细小缩孔，称为缩松。

当缩松与缩孔的容积相同时，缩松的分布面积要比缩孔大得多。

缩松的形成原因也是由于铸件最后凝固区域的收缩未能得到补足，或是因合金是糊状凝固，被树枝状晶体分隔开的小液体区难以得到补缩所致。

DXDiTa9E3d缩松分为宏观缩松和显微缩松两种。

宏观缩松是用肉眼或放大镜可以看出的小孔洞，多分布在铸件中心轴线区域、热节处、冒口根部和内浇口附近，也常分布在集中缩孔的下方如图5—8所示。

RTCrpUDGiT显微缩松是分布在晶粒之间的微小孔洞，要用显微镜才能观察出来，这种缩松的分布更为广泛，有时遍及整个截面。

显微缩松难以完全避免，对于一般铸件多不作为缺陷处理，但对气密性、力学性能、物理性能和化学性能要求很高的铸件，则必须设法减少。

5PCzVD7HxA3.缩孔和缩松的防止(1>按照顺序凝固原则进行凝固所谓顺序凝固即定向凝固，就是在铸件可能出现缩孔的厚大部位通过安放冒口等工艺措施，使铸件上远离冒口的部位先凝固(图5-9中Ⅰ>，而后是靠近冒口部位凝固(图5-9中Ⅱ，Ⅲ>，最后才是冒口本身凝固。

jLBHrnAILg顺序凝固和逐层凝固是两个不同的概念。

逐层凝固是指铸件某断面上的凝固方式，即表层先凝固，然后一层一层向铸件心部长厚。

由于逐层凝固时，铸件心部保持液态时间长，冒口的补缩通道易于保持畅通，故能充分发挥补缩效果。
