铸造主要缺陷分析及对策

铸造铸件常见缺陷原因与解决方法分析前言铸造工艺过程复杂，影响铸件质量的因素很多，往往由于原材料控制不严，工艺方案不合理，生产操作不当，管理制度不完善等原因，会使铸件产生各种铸造缺陷。

常见的铸件缺陷名称、特征和产生的原因，详见下表。

★ 常见铸件缺陷及产生原因★缺陷名称特征产生的主要原因气孔在铸件内部或表面有大小不等的光滑孔洞①炉料不干或含氧化物、杂质多；②浇注工具或炉前添加剂未烘干；③型砂含水过多或起模和修型时刷水过多；④型芯烘干不充分或型芯通气孔被堵塞；⑤春砂过紧，型砂透气性差；⑥浇注温度过低或浇注速度太快等缩孔与缩松缩孔多分布在铸件厚断面处，形状不规则，孔内粗糙①铸件结构设计不合理，如壁厚相差过大，厚壁处未放冒口或冷铁；②浇注系统和冒口的位置不对；③浇注温度太高；④合金化学成分不合格，收缩率过大，冒口太小或太少砂眼在铸件内部或表面有型砂充塞的孔眼①型砂强度太低或砂型和型芯的紧实度不够，故型砂被金属液冲入型腔；②合箱时砂型局部损坏；③浇注系统不合理，内浇口方向不对，金属液冲坏了砂型；④合箱时型腔或浇口内散砂未清理干净粘砂铸件表面粗糙，粘有一层砂粒①原砂耐火度低或颗粒度太大；②型砂含泥量过高，耐火度下降；③浇注温度太高；④湿型铸造时型砂中煤粉含量太少；⑤干型铸造时铸型未刷涂斜或涂料太薄夹砂铸件表面产生的金属片状突起物，在金属片状突起物与铸件之间夹有一层型砂①型砂热湿拉强度低，型腔表面受热烘烤而膨胀开裂；②砂型局部紧实度过高，水分过多，水分烘干后型腔表面开裂；③浇注位置选择不当，型腔表面长时间受高温铁水烘烤而膨胀开裂；④浇注温度过高，浇注速度太慢铸件沿分型面有相对位置错移①模样的上半模和下半模未对准；②合箱时，上下砂箱错位；③上下砂箱错型未夹紧或上箱未加足够压铁，浇注时产生错箱冷隔铸件上有未完全融合的缝隙或洼坑，其交接处是圆滑的①浇注温度太低，合金流动性差；②浇注速度太慢或浇注中有断流；③浇注系统位置开设不当或内浇道横截面积太小；④铸件壁太薄；⑤直浇道（含浇口杯）高度不够；⑥浇注时金属量不够，型腔未充满浇不足铸件未被浇满裂纹铸件开裂，开裂处金属表面有氧化膜①铸件结构设计不合理，壁厚相差太大，冷却不均匀；②砂型和型芯的退让性差，或春砂过紧；③落砂过早；④浇口位置不当，致使铸件各部分收缩不均匀★ 常见铸件缺陷及预防措施★序缺陷名称缺陷特征预防措施1 气孔在铸件内部、表面或近于表面处，有大小不等的光滑孔眼，形状有圆的、长的及不规则的，有单个的，也有聚集成片的。

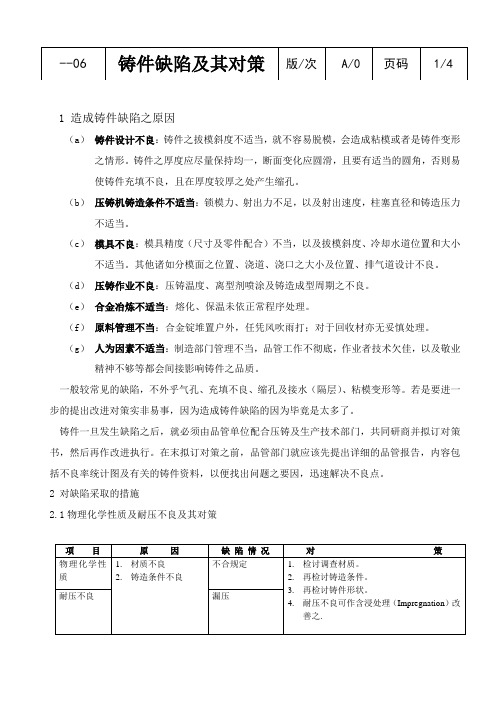

1 造成铸件缺陷之原因
（a）铸件设计不良：铸件之拔模斜度不适当，就不容易脱模，会造成粘模或者是铸件变形之情形。

铸件之厚度应尽量保持均一，断面变化应圆滑，且要有适当的圆角，否则易
使铸件充填不良，且在厚度较厚之处产生缩孔。

（b）压铸机铸造条件不适当：锁模力、射出力不足，以及射出速度，柱塞直径和铸造压力不适当。

（c）模具不良：模具精度（尺寸及零件配合）不当，以及拔模斜度、冷却水道位置和大小不适当。

其他诸如分模面之位置、浇道、浇口之大小及位置、排气道设计不良。

（d）压铸作业不良：压铸温度、离型剂喷涂及铸造成型周期之不良。

（e）合金冶炼不适当：熔化、保温未依正常程序处理。

（f）原料管理不当：合金锭堆置户外，任凭风吹雨打；对于回收材亦无妥慎处理。

（g）人为因素不适当：制造部门管理不当，品管工作不彻底，作业者技术欠佳，以及敬业精神不够等都会间接影响铸件之品质。

一般较常见的缺陷，不外乎气孔、充填不良、缩孔及接水（隔层）、粘模变形等。

若是要进一步的提出改进对策实非易事，因为造成铸件缺陷的因为毕竟是太多了。

铸件一旦发生缺陷之后，就必须由品管单位配合压铸及生产技术部门，共同研商并拟订对策书，然后再作改进执行。

在末拟订对策之前，品管部门就应该先提出详细的品管报告，内容包括不良率统计图及有关的铸件资料，以便找出问题之要因，迅速解决不良点。

2 对缺陷采取的措施
2.1物理化学性质及耐压不良及其对策
2.2尺寸缺陷及措施
2.3 材质缺陷及措施
2.4铸件内部缺陷及其对策。

铸造缺陷原因及其解决方法
铸造缺陷是铸造行业经常出现的一类问题，对铸件的功能和使用寿命有负面影响。

在近年来，随着材料科学领域的进步，铸铁、钢、金属等的性能越来越高，越来越多的新型铸造形式和新型工艺方法被开发出来，但是铸造缺陷依然存在，需要及时解决。

铸造缺陷的原因很复杂，主要有以下几类：一是铸件的铸造工艺参数不当，包括铸件尺寸参数不合理，成型材料未能满足要求，流体特性、温度、压力等参数不足；二是模具设计过程中出现问题，包括模具结构设计不当、表面材质不满足要求等；三是原料误差，原料中病害比例高，导致铸件组织结构不稳定，抗拉强度低。

解决铸造缺陷的方法：一是针对工艺参数不当，应采取有效的治理措施，进行工艺参数的优化及控制，在模具设计中加强细部处理或使用更高性能的材料；二是对原材料误差，应采取措施分离优良料和劣料，保证原料质量，增加试验对原料力学和化学性质检测，改善铸件质量；三是在成型前，应做出正确的实验，要求较高，确保模具尺寸精度，应用胶粉注射成型增加工艺性能。

通过科学的铸造工艺参数设计，优质的原材料配置，模具精细设计，合理的实验控制，减少不合格品，增加铸件质量，都可以有效地解决铸造缺陷的问题。

只有把解决这些铸造缺陷的解决方案扎实，从技术、过程、品质等角度进行多方面开展，才能保证铸件的功能以及使用寿命，有助于企业提升铸件的整体质量水平，建立良好的企业形象。

铸造工艺流程中的铸件缺陷分析与改进策略铸造工艺是一种重要的金属加工方法，用于制造各种形状的金属件。

然而，在铸造过程中，铸件缺陷是一个常见的问题，它会影响到铸件的质量和性能。

因此，对于铸造工艺流程中的铸件缺陷进行深入分析，并提出改进策略，对于提高铸件质量和工艺效率具有重要意义。

一、铸件缺陷的分类与原因分析在铸造工艺中，铸件缺陷可以分为表面缺陷和内部缺陷两类。

常见的表面缺陷包括气孔、砂眼、砂洞等；内部缺陷主要有夹杂物、孔洞、收缩系数不均匀等。

1.1 气孔气孔是铸造工艺中最常见的表面缺陷之一。

其形成的原因通常有两个方面，一是液态金属中溶解气体含量过高，二是在金属凝固过程中，气体生成而未能有效排除。

造成气孔的常见因素包括砂芯质量不佳、浇注温度过高、浇注速度过快等。

1.2 砂眼和砂洞砂眼是指铸件表面局部凹陷的缺陷，而砂洞是指铸件内部或边缘凹陷的缺陷。

主要原因包括模具缺陷、浇注系统设计不合理、浇注金属温度过低等。

1.3 夹杂物夹杂物是指铸件中存在的杂质，如炉渣、油污等。

其主要原因包括铁水净化不彻底、砂芯质量不佳等。

1.4 孔洞孔洞是指铸件内部存在的封闭空腔。

常见的孔洞形式包括气孔和收缩孔。

造成孔洞的原因主要有铁水中含气量高、铸型泥浆含水量高等。

1.5 收缩系数不均匀收缩系数不均匀是指铸件不同部位的收缩量不一致。

这可能会引起铸件的内部应力集中，从而导致开裂和变形。

收缩系数不均匀的原因包括铸造合金的特性、浇注温度的控制等。

二、改进策略为了减少铸件缺陷，提高铸件质量和工艺效率，以下是一些改进策略的具体措施：2.1 优化模具设计模具设计是影响铸件质量的关键因素之一。

通过优化模具结构、提高模具材料质量和表面光洁度，可以减少砂眼、砂洞等表面缺陷的产生。

2.2 控制浇注温度和速度浇注温度和速度对铸件质量有着直接的影响。

合理控制浇注温度和速度，可以降低气孔和夹杂物等缺陷的产生。

2.3 改进铸型材料和工艺选择合适的铸型材料，对铸件质量和工艺效率的提高至关重要。

铸件常见缺陷的产生原因及防止方法一、气孔(气泡、呛孔、气窝)特征:气孔是存在于铸件表面或内部的孔洞,呈圆形、椭圆形或不规则形,有时多个气孔组成一个气团,皮下一般呈梨形。

呛孔形状不规则,且表面粗糙,气窝是铸件表面凹进去一块,表面较平滑。

明孔外观检查就能发现,皮下气孔经机械加工后才能发现。

形成原因:1、模具预热温度太低,液体金属经过浇注系统时冷却太快。

2、模具排气设计不良,气体不能通畅排出。

3、涂料不好,本身排气性不佳,甚至本身挥发或分解出气体。

4、模具型腔表面有孔洞、凹坑,液体金属注入后孔洞、凹坑处气体迅速膨胀压缩液体金属,形成呛孔。

5、模具型腔表面锈蚀,且未清理干净。

6、原材料(砂芯)存放不当,使用前未经预热。

7、脱氧剂不佳,或用量不够或操作不当等。

防止方法:1、模具要充分预热,涂料(石墨)的粒度不宜太细,透气性要好。

2、使用倾斜浇注方式浇注。

3、原材料应存放在通风干燥处,使用时要预热。

4、选择脱氧效果较好的脱氧剂(镁)。

5、浇注温度不宜过高。

二、缩孔(缩松)特征:缩孔是铸件表面或内部存在的一种表面粗糙的孔,轻微缩孔是许多分散的小缩孔,即缩松,缩孔或缩松处晶粒粗大。

常发生在铸件内浇道附近、冒口根部、厚大部位,壁的厚薄转接处及具有大平面的厚薄处。

形成原因:1、模具工作温度控制未达到定向凝固要求。

2、涂料选择不当,不同部位涂料层厚度控制不好。

3、铸件在模具中的位置设计不当。

4、浇冒口设计未能达到起充分补缩的作用。

5、浇注温度过低或过高。

防治方法:1、提高磨具温度。

2、调整涂料层厚度,涂料喷洒要均匀,涂料脱落而补涂时不可形成局部涂料堆积现象。

3、对模具进行局部加热或用绝热材料局部保温。

4、热节处镶铜块,对局部进行激冷。

5、模具上设计散热片,或通过水等加速局部地区冷却速度,或在模具外喷水,喷雾。

6、用可拆缷激冷块,轮流安放在型腔内,避免连续生产时激冷块本身冷却不充分。

7、模具冒口上设计加压装置。

8、浇注系统设计要准确,选择适宜的浇注温度。

铸件常见缺陷、修补及检验一、常见缺陷1.缺陷的分类铸件常见缺陷分为孔眼、裂纹、表面缺陷、形状及尺寸和重量不合格、成份及组织和性能不合格五大类。

(注：主要介绍铸钢件容易造成裂纹的缺陷)1.1孔眼类缺陷孔眼类缺陷包括气孔、缩孔、缩松、渣眼、砂眼、铁豆。

1.1.1气孔：别名气眼，气泡、由气体原因造成的孔洞。

铸件气孔的特征是：一般是园形或不规则的孔眼，孔眼内表面光滑，颜色为白色或带一层旧暗色。

(如照片)气孔照片1产生的原因是：来源于气体，炉料潮湿或绣蚀、表面不干净、炉气中水蒸气等气体、炉体及浇包等修后未烘干、型腔内的气体、浇注系统不当，浇铸时卷入气体、铸型或泥芯透气性差等。

1.1.2缩孔缩孔别名缩眼，由收缩造成的孔洞。

缩孔的特征是：形状不规则，孔内粗糙不平、晶粒粗大。

产生的原因是：金属在液体及凝固期间产生收缩引起的，主要有以下几点：铸件结构设计不合理，浇铸系统不适当，冷铁的大小、数量、位置不符实际、铁水化学成份不符合要求，如含磷过高等。

浇注温度过高浇注速度过快等。

1.1.3缩松缩松别名疏松、针孔蜂窝、由收缩耐造成的小而多的孔洞。

缩松的特征是：微小而不连贯的孔，晶粒粗大、各晶粒间存在明显的网状孔眼，水压试验时渗水。

(如照片2)缩松照片2产生的原因同以上缩孔。

1.1.4渣眼渣眼别名夹渣、包渣、脏眼、铁水温度不高、浇注挡渣不当造成。

渣眼的特征是：孔眼形状不规则，不光滑、里面全部或局部充塞着渣。

(如照片3)渣眼照片3产生的原因是：铁水纯净度差、除渣不净、浇注时挡渣不好，浇注系统挡渣作用差、浇注时浇口未充满或断流。

1.1.5砂眼砂眼是夹着砂子的砂眼。

砂眼的特征是：孔眼不规则，孔眼内充塞着型砂或芯砂。

产生的原因是：合箱时型砂损坏脱落，型腔内的散砂或砂块未清除干净、型砂紧实度差、浇注时冲坏型芯、浇注系统设计不当、型芯表面涂料不好等。

1.1.6铁豆铁豆是夹着铁珠的孔眼、别名铁珠、豆眼、铁豆砂眼等。

铁豆的特征是：孔眼比较规则、孔眼内包含着金属小珠、常发生在铸铁件上。

铸件缺陷及解决方法铸件缺陷及解决方法铸件是用各种铸造方法获得的金属成型物件，下面是店铺精心整理的铸件缺陷及解决方法，仅供参考，希望能够帮助到大家。

铸件缺陷及解决方法一、铸件表面有花纹，并有金属流痕迹?产生原因:1、通往铸件进口处流道太浅.2、压射比压太大，致使金属流速过高，引起金属液的飞溅.调整方法:1、加深浇口流道.2、减少压射比压.二、铸件表面有细小的凸瘤产生原因：1、表面粗糙。

2、型腔内表面有划痕或凹坑、裂纹产生。

调整方法:1、抛光型腔。

2、更换型腔或修补。

.三、铸件表面有推杆印痕，表面不光洁，粗糙。

产生原因：1、推件杆（顶杆）太长；2、型腔表面粗糙，或有杂物。

调整方法:1、调整推件杆长度。

2、抛光型腔，清除杂物及油污。

四、铸件表面有裂纹或局部变形，产生原因：1、顶料杆分布不均或数量不够，受力不均：2、推料杆固定板在工作时偏斜，致使一面受力大，一面受力小，使产品变形及产生裂纹。

3、铸件壁太薄，收缩后变形。

调整方法:1、增加顶料杆数量，调整其分布位置，使铸件顶出受力均衡。

2、调整及重新安装推杆固定板。

五、压铸件表面有气孔，产生原因：1、润滑剂太多。

2、排气孔被堵死，气孔排不出来。

调整方法:1、合理使用润滑剂。

2、增设及修复排气孔，使其排气通畅。

六、铸件表面有缩孔：产生原因：压铸件工艺性不合理，壁厚薄变化太大。

金属液温度太高。

调整方法:1、在壁厚的地方，增加工艺孔，使之薄厚均匀。

2、降低金属液温度。

七、铸件外轮廓不清晰，成不了形，局部欠料，产生原因：1、压铸机压力不够，压射比压太低。

2、进料口厚度太大；3、浇口位置不正确，使金属发生正面冲击。

调整方法:1、更换压铸比压大的压铸机；2、减小进料口流道厚度；3、改变浇口位置，防止对铸件正面冲击。

八、铸件部分未成形，型腔充不满，产生原因：1、压铸模温度太低；2、金属液温度低；3、压机压力太小，4、金属液不足，压射速度太高；5、空气排不出来。

调整方法:1、 2、提高压铸模，金属液温度；3、更换大压力压铸机。

干货：铸造五大缺陷及其解决对策缺陷一：铸造缩孔主要原因有合金凝固收缩产生铸造缩孔和合金溶解时吸收了大量的空气中的氧气、氮气等，合金凝固时放出气体造成铸造缩孔。

解决的办法：1）放置储金球。

2）加粗铸道的直径或减短铸道的长度。

3）增加金属的用量。

4）采用下列方法，防止组织面向铸道方向出现凹陷。

a.在铸道的根部放置冷却道。

b.为防止已熔化的金属垂直撞击型腔，铸道应成弧形。

c.斜向放置铸道。

缺陷二：铸件表面粗糙不光洁缺陷型腔表面粗糙和熔化的金属与型腔表面产生了化学反应，主要体现出下列情况。

（华亨铸件，最专业的的双金属锤头铸造商）1）包埋料粒子粗，搅拌后不细腻。

2）包埋料固化后直接放入茂福炉中焙烧，水分过多。

3）焙烧的升温速度过快，型腔中的不同位置产生膨胀差，使型腔内面剥落。

4）焙烧的最高温度过高或焙烧时间过长，使型腔内面过于干燥等。

5）金属的熔化温度或铸圈的焙烧的温度过高，使金属与型腔产生反应，铸件表面烧粘了包埋料。

6）铸型的焙烧不充分，已熔化的金属铸入时，引起包埋料的分解，发生较多的气体，在铸件表面产生麻点。

7）熔化的金属铸入后，造成型腔中局部的温度过高，铸件表面产生局部的粗糙。

解决的办法：a.不要过度熔化金属。

b.铸型的焙烧温度不要过高。

c.铸型的焙烧温度不要过低（磷酸盐包埋料的焙烧温度为800度-900度）。

d.避免发生组织面向铸道方向出现凹陷的现象。

e.在蜡型上涂布防止烧粘的液体。

缺陷三：铸件发生龟裂缺陷有两大原因，一是通常因该处的金属凝固过快，产生铸造缺陷（接缝）；二是因高温产生的龟裂。

1）对于金属凝固过快，产生的铸造接缝，可以通过控制铸入时间和凝固时间来解决。

铸入时间的相关因素：蜡型的形状、铸到的粗细数量、铸造压力（铸造机）。

包埋料的透气性。

凝固时间的相关因素：蜡型的形状。

铸圈的最高焙烧温度。

包埋料的类型。

金属的类型。

铸造的温度。

2）因高温产生的龟裂，与金属及包埋料的机械性能有关。

下列情况易产生龟裂：铸入温度高易产生龟裂；强度高的包埋料易产生龟裂；延伸性小的镍烙合金及钴烙合金易产生龟裂。

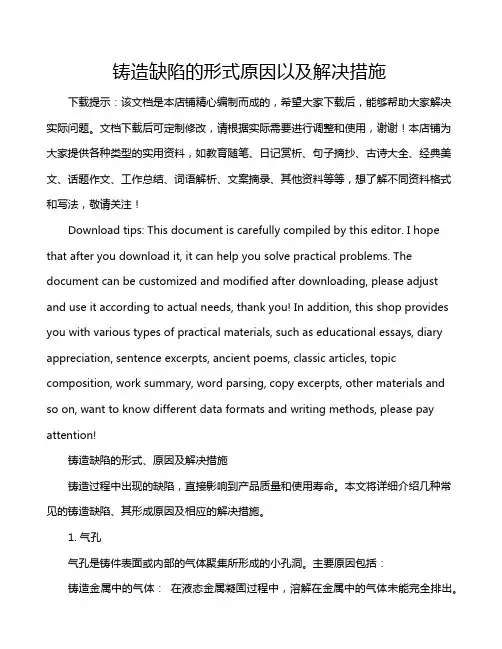

铸造缺陷的形式原因以及解决措施下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!铸造缺陷的形式、原因及解决措施铸造过程中出现的缺陷，直接影响到产品质量和使用寿命。

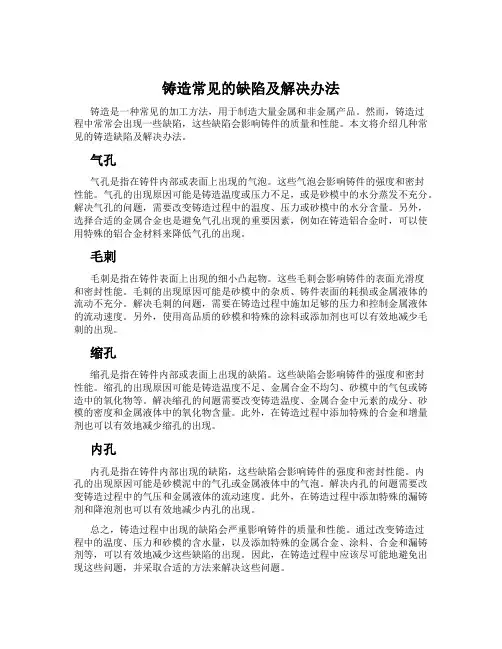

铸造常见的缺陷及解决办法铸造是一种常见的加工方法，用于制造大量金属和非金属产品。

然而，铸造过程中常常会出现一些缺陷，这些缺陷会影响铸件的质量和性能。

本文将介绍几种常见的铸造缺陷及解决办法。

气孔气孔是指在铸件内部或表面上出现的气泡。

这些气泡会影响铸件的强度和密封性能。

气孔的出现原因可能是铸造温度或压力不足，或是砂模中的水分蒸发不充分。

解决气孔的问题，需要改变铸造过程中的温度、压力或砂模中的水分含量。

另外，选择合适的金属合金也是避免气孔出现的重要因素，例如在铸造铝合金时，可以使用特殊的铝合金材料来降低气孔的出现。

毛刺毛刺是指在铸件表面上出现的细小凸起物。

这些毛刺会影响铸件的表面光滑度和密封性能。

毛刺的出现原因可能是砂模中的杂质、铸件表面的耗损或金属液体的流动不充分。

解决毛刺的问题，需要在铸造过程中施加足够的压力和控制金属液体的流动速度。

另外，使用高品质的砂模和特殊的涂料或添加剂也可以有效地减少毛刺的出现。

缩孔缩孔是指在铸件内部或表面上出现的缺陷。

这些缺陷会影响铸件的强度和密封性能。

缩孔的出现原因可能是铸造温度不足、金属合金不均匀、砂模中的气包或铸造中的氧化物等。

解决缩孔的问题需要改变铸造温度、金属合金中元素的成分、砂模的密度和金属液体中的氧化物含量。

此外，在铸造过程中添加特殊的合金和增量剂也可以有效地减少缩孔的出现。

内孔内孔是指在铸件内部出现的缺陷，这些缺陷会影响铸件的强度和密封性能。

内孔的出现原因可能是砂模泥中的气孔或金属液体中的气泡。

解决内孔的问题需要改变铸造过程中的气压和金属液体的流动速度。

此外，在铸造过程中添加特殊的漏铸剂和降泡剂也可以有效地减少内孔的出现。

总之，铸造过程中出现的缺陷会严重影响铸件的质量和性能。

通过改变铸造过程中的温度、压力和砂模的含水量，以及添加特殊的金属合金、涂料、合金和漏铸剂等，可以有效地减少这些缺陷的出现。

因此，在铸造过程中应该尽可能地避免出现这些问题，并采取合适的方法来解决这些问题。

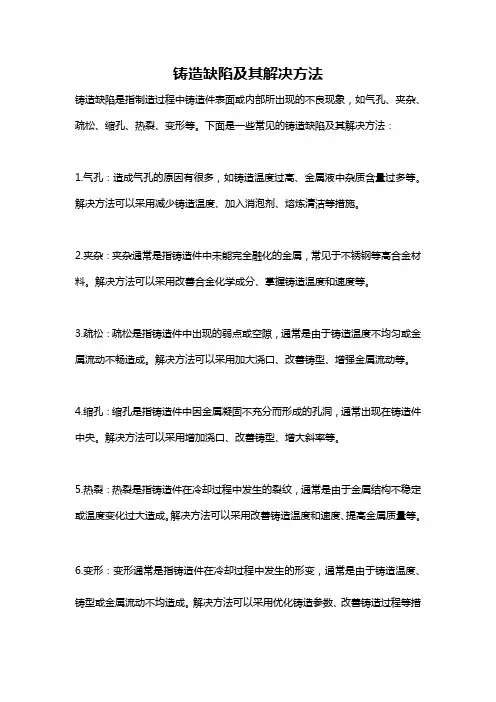

铸造缺陷及其解决方法
铸造缺陷是指制造过程中铸造件表面或内部所出现的不良现象，如气孔、夹杂、疏松、缩孔、热裂、变形等。

下面是一些常见的铸造缺陷及其解决方法：
1.气孔：造成气孔的原因有很多，如铸造温度过高、金属液中杂质含量过多等。

解决方法可以采用减少铸造温度、加入消泡剂、熔炼清洁等措施。

2.夹杂：夹杂通常是指铸造件中未能完全融化的金属，常见于不锈钢等高合金材料。

解决方法可以采用改善合金化学成分、掌握铸造温度和速度等。

3.疏松：疏松是指铸造件中出现的弱点或空隙，通常是由于铸造温度不均匀或金属流动不畅造成。

解决方法可以采用加大浇口、改善铸型、增强金属流动等。

4.缩孔：缩孔是指铸造件中因金属凝固不充分而形成的孔洞，通常出现在铸造件中央。

解决方法可以采用增加浇口、改善铸型、增大斜率等。

5.热裂：热裂是指铸造件在冷却过程中发生的裂纹，通常是由于金属结构不稳定或温度变化过大造成。

解决方法可以采用改善铸造温度和速度、提高金属质量等。

6.变形：变形通常是指铸造件在冷却过程中发生的形变，通常是由于铸造温度、铸型或金属流动不均造成。

解决方法可以采用优化铸造参数、改善铸造过程等措
施。

铸造缺陷及其对策书（实用版）目录一、铸造缺陷的概述二、铸造缺陷的种类三、铸造缺陷产生的原因四、铸造缺陷的对策五、结论正文一、铸造缺陷的概述铸造缺陷是指在铸造过程中，由于各种原因导致的铸件不符合设计要求的缺陷。

铸造缺陷不仅会影响铸件的性能和质量，还会增加生产成本，甚至可能导致设备损坏和安全事故。

因此，研究铸造缺陷及其对策对于提高铸件质量具有重要意义。

二、铸造缺陷的种类铸造缺陷种类繁多，根据缺陷的性质和形态，可以分为以下几类：1.表面缺陷：如砂眼、气孔、麻点、裂纹等。

2.内部缺陷：如缩孔、缩松、夹杂、偏析等。

3.形状缺陷：如变形、歪曲、尺寸偏差等。

4.成分缺陷：如碳、硅、锰等元素含量偏离设计要求。

5.组织缺陷：如晶粒粗大、组织不均匀、白口组织等。

三、铸造缺陷产生的原因1.原材料方面：如铸造砂质量差、石英砂含泥量过高、熔炼过程中元素烧损等。

2.工艺方面：如熔炼温度过高或过低、浇注速度过快或过慢、浇注过程中气泡产生等。

3.设备方面：如砂箱振动不均匀、浇注器设计不合理、炉子温度控制不准确等。

4.操作方面：如砂型制作不规范、合箱时压实不均匀、浇注高度不够等。

四、铸造缺陷的对策1.选择优质的原材料，提高铸型的质量。

2.优化熔炼工艺，控制熔炼温度、元素烧损和气体含量。

3.改进浇注工艺，合理控制浇注速度、压注压力和浇注高度。

4.完善设备设施，提高设备的精度和稳定性。

5.加强操作培训，提高工人的操作技能和质量意识。

五、结论通过对铸造缺陷及其对策的研究，可以降低铸件的缺陷率，提高铸件的质量和性能。

一、砂眼1.目视特征：铸件表面或内部包容着砂粒的孔穴2.形成原因及对策：01 原因：流路或模具的表面光洁度差或拔模斜度小对策：i.避免生产使用的模板表面生锈ii.提高模具的质量，减少补土的使用；模具上的补土应完整、光滑iii.模具的使用和存放要小心，避免模具表面的碰伤iv.增加拔模斜度02 原因：流路设计不当，浇注时铁水的冲刷形成砂眼对策：i.改变入水位置，避免入水严重冲击砂型ii.改变入水口面积，降低铁水的冲刷力iii.制作压边或采用综合式浇注系统，提高浇注系统的挡渣效果03 原因：流路设计不当，冲型时间过长，长时间的烘烤及“水分迁移“造成局部型砂强度低开成砂眼对策：流路设计保证快速冲型，同时冲型04 原因：型砂含水量低对策：i.调整型砂水分ii.长时间停机后，要将将皮带上的型砂排掉iii.长时间未浇注的砂型要报废05 原因：浇口杯的位置向下偏移，造型时在浇口杯上积存的型砂在脱模时落入型腔对策：i.将浇口锁紧ii.必要时去除反板浇口杯的上缘部分，以防止反板抬起后，DISA横梁挤压浇口杯造成浇口杯下移06 原因：造型机顶部积砂过多，造型过程中的振动使型砂下落，落入型腔形成砂眼对策：i.修理落砂部位尽量避免造型室上方的排气口（Ⅰ、Ⅱ线）或射砂斗漏砂ii.对于造型机顶部的积砂，要在积满掉落前及时清理07 原因：造型室底板或反板刮砂条磨损，射砂时砂子从反板底部喷出进入前一模的型腔中形成砂眼对策：及时更换造型室底板和刮砂条08 原因：砂芯带有毛刺，或砂芯表面浮尘浮砂严重，落入型腔形成砂眼对策：i.砂芯的毛刺要清除干净ii.防止制芯吹砂过程漏砂，喷出的树脂砂会粘结在高温的砂芯表面导致砂眼iii.下芯前要将砂芯表面的浮尘浮砂吹净iv.下芯前要将砂芯凹槽内的浮砂倒出09 原因：MASK修整不当，下芯时铲砂模引起掉砂对策：修整MASK或模具消除下芯铲砂现象10 原因：型腔位置偏上时，压型器将砂型压裂，掉砂形成砂眼对策：造型时注意排版状况，适当调整压型器位置11 原因：夹板或底板挂职铁将型腔挤裂造成砂眼对策：生产中及时清模二、气孔A、侵入性气孔1、目视特征01形状：气孔尺寸一般较大，呈圆球形、团球形或梨形；梨形的小头指向外部气源方向02孔壁面貌：孔壁平滑——侵入气体成分主要为CO时孔壁呈蓝色，侵入气体成分主要为氢气时孔壁呈金属本色且发亮，侵入气体成分主要为水蒸气时孔壁呈氧化色且发暗。

湿型砂铸造可能产生的缺陷及防止措施一、胀砂胀砂大多见于湿型浇注的铸件。

主要由于砂型紧实不够均匀，因而在金属液体的压力的作用下型壁外移。

铸件胀大。

在保证合适的含水量和足够强度的前提下，正确控制型砂硬度。

保持型砂紧实均匀，可以防止胀砂二、夹砂夹砂大多见于湿型浇注的铸件，主要由于砂型表层受热膨胀；同时由于砂型表面水分汽化，迁移、凝聚形成了低强度的高水区，销弱了型砂表层与本体的连接，于是白层砂壳跷起金属液体渗入，在铸件表面形成了夹砂缺陷。

出科浇注工艺方面的措施防止外，防止夹砂的主要措施1、严格控制膨润土质量和型砂含水量，保证足够的热湿拉强度；2、合理控制有机材料的质量和加入量。

合理选用原砂等。

总之，然后可以提高型砂表层与本体的连接强度及任何可以降低型砂表面热膨胀的措施。

都有利防止夹砂的产生三、粘砂粘砂有由于金属液体渗透所造成的机械粘砂及由于金属液体表面氧化并与砂型变面产生热、化学作用而引起的热、化学粘砂。

除金属液体的温度和压力、铸件的壁厚、冷却速度等因素外，从型砂的角度，为防止粘砂主要可以采取以下措施1、采用交细的原砂，提高型砂的流动性及型砂的紧实度。

以减小砂型表面的空隙；2、适量加入抗粘砂附加物，使沙砾表面及沙砾间形成碳膜或烧结壳，以减少金属液体表面的氧化及砂型表面的润湿和渗透，3、在型砂表面。

涂耐火度较高的涂料。

四、砂眼砂眼主要由于浇道或型内掉有沙砾或由于金属液体冲刷型壁，沙砾凋落而引起。

防止措施我们可以在浇道内用铸造浇口陶管，以及减少金属液体对型砂的过分冲砂，重要湿合理控制型砂的水分，提高型砂的任性和强度。

并注意造型和合箱操作五、气孔引起铸件产生气孔的原因很多，除浇注工艺外，从型砂性能控制的角度，主要可以采取以以下措施防止1、型砂含水量不要过高，发气的物质如水加入量不要过多2、型砂硬度不要过高。

上型的紧实度可比下型低；3、适当提高型砂的透气性。

4、型砂中加入少量可以减少金属液体氧化的保护剂六、裂纹铸件裂纹有很多形式，除了合金性质、浇注工艺和铸件表面结构的原因外，各种能够减少砂型膨胀。

铸造缺陷及防止方法铸造是一种常用的金属加工工艺，可以将熔化的金属倒入铸型中，通过冷却凝固形成所需形状的金属制品。

然而，在铸造过程中，由于多种因素的影响，往往会导致一些缺陷出现在铸件上。

这些缺陷可能会降低铸件的质量和性能，因此有必要研究和防止铸造缺陷的发生。

一、常见的铸造缺陷类型1.气孔：气孔是铸造缺陷中最常见的一种，它是由金属液中残留的气体在凝固过程中形成的小空洞。

气孔会降低铸件的强度和密封性能，并且可能导致泄漏的发生。

2.夹杂物：夹杂物是指固体杂质或其他金属液滴等不溶于基体金属的颗粒物质。

夹杂物会引起局部应力集中和腐蚀等问题，从而降低铸件的耐蚀性和机械性能。

3.砂眼：砂眼是指铸件表面上的凹陷或孔洞，主要由于铸型中的砂粒脱落或重叠造成。

砂眼会影响铸件的外观和尺寸精度，降低其使用价值。

4.缩孔：缩孔是铸件内部或表面上的凹陷，它是由于金属凝固过程中产生的体积收缩引起的。

缩孔会降低铸件的强度和韧性，增加冲击和断裂的风险。

二、铸造缺陷的防止方法1.优化铸造工艺：通过合理设计铸造工艺参数，如浇注温度、浇注速度、浇注方式等，可以减少金属液中的气体吸收，并降低气孔和夹杂物的形成。

2.提高模具质量：优质的模具能够提供良好的液态金属充填条件，并且减少金属液和砂模接触引起的气体和杂质污染。

因此，选择高质量的模具材料和加工工艺非常重要。

3.合理选择铸造材料：根据铸件的要求选择适合的铸造材料，如选用低气性和低杂质含量的金属，可以减少铸造缺陷的发生。

4.加强铸造设备维护：定期检查和维护铸造设备，特别是容易产生污染和损坏的部件，可以减少外来杂质和缺陷的产生。

5.实施严格的质量控制和检验：建立科学的质量控制体系，制定详细的工艺规范和操作规程，严格按照要求进行检验和记录，及时发现和解决潜在的缺陷问题。

总结：铸造缺陷是铸件制造过程中经常面临的问题，但通过合理的措施和方法，可以有效地预防和减少铸造缺陷的发生。

优化铸造工艺、提高模具质量、合理选择铸造材料、加强设备维护以及实施严格的质量控制和检验，是有效预防铸造缺陷的关键。

铸造缺陷与防止（精选五篇）第一篇：铸造缺陷与防止(三)常见缺陷及防止在球墨铸铁生产中，除会产生一般的铸造缺陷外，还经常会产生一些特有的缺陷。

主要有：缩孔及缩松，夹渣、皮下气孔、石墨漂浮及球化衰退等。

1．缩孔及缩松球墨铸铁形成缩孔及缩松的倾向都很大。

这是和其凝固特性及共晶团的生长方式密切相关的。

为了有效地防止缩孔和缩松的产生，采取下列工艺措施是必要的：l）加大铸型刚度，以帮助球墨铸铁件较软的外壳抵抗由于石墨化膨胀所产生的使外壳胀大的倾向，使铸件外壳保持原有的形状。

这样，铸件需要补缩的体积不致因外壳的胀大而增加。

这一措施可使石墨化膨胀所产生的巨大的膨胀力作用于正在生长的共晶团，从而有效地消除共晶团间的微观缩松。

目前生产中常用的高刚度铸型如水泥型，金属型等，对于防止球墨铸铁的缩松都有较好的效果。

2)增加石墨化膨胀的体积。

通过适当增加碳量，并配合以有效的孕育处理，使球墨铸铁中石墨的数量增加而尽量避免自由渗碳体的产生，从而可提高铸件的自补缩能力。

如果上述两条措施配合恰当，实现球墨铸铁件的无冒口铸造是可能的，生产实践经验已充分证实了此点。

3)采用适宜的浇注温度，以减少液态收缩值。

4)结合生产条件，合理地选用冒口或冒口加冷铁的防止收缩缺陷的工艺。

2．夹渣夹渣通常称黑渣，多出现在铸件浇注位置的上平面或型芯下表面部位。

根据夹渣形成的时间不同，可将其分为一次夹渣和二次夹渣。

前者是由于在球化处理时产生的氧化物及硫氧化物等在浇注之前未清除干净，随铁液浇入铸型所致。

后者是在浇注过程中以及在铁液尚未在铸型中凝固以前的一段时间内产生的渣。

一次渣的尺寸较大，二次渣一般很细小，在铸件的加工表面上表现为暗灰色无光泽的斑纹或云片状。

夹渣缺陷严重影响铸件的力学性能，特别是硬度、韧性及耐磨性，并能导致耐压铸件发生渗漏。

防止措施主要有：1)尽量降低原铁液的含硫量。

2)在保证石墨球化条件下，降低铁液的残留镁量和残留稀土量。

3)提高浇注温度，应不低于1350℃。

铸造缺陷及其对策书一、铸造缺陷的类型与影响1.缺陷类型概述铸造过程中，铸件可能出现的缺陷种类繁多，主要包括裂纹、气孔、夹渣、变形、缩孔等。

这些缺陷不仅影响铸件的外观质量，还会对其性能产生不良影响。

2.缺陷对铸件性能的影响铸造缺陷会对铸件的强度、韧性、耐磨性等性能造成负面影响。

例如，裂纹会导致铸件在使用过程中出现断裂；气孔会使铸件的强度降低；夹渣会使铸件的内部性能不均匀。

二、铸造缺陷的成因与分析1.原材料问题原材料的质量对铸件的缺陷产生具有重要影响。

金属原材料中的有害物质、非金属杂质、气体含量等都会导致铸件出现缺陷。

2.铸造工艺问题铸造工艺参数设置不合理、充型速度过快或过慢、冷却速度不适等都会导致铸件产生缺陷。

3.模具与设备问题模具质量不佳、磨损严重、设备精度不足等都会对铸件的质量产生不良影响。

4.操作问题操作过程中，工人技术水平低、操作不当、责任心不强等也是导致铸件缺陷的重要原因。

三、对策与改进措施1.选用优质原材料为确保铸件质量，应选用优质金属原材料，并对原材料进行严格检测，控制有害物质和杂质的含量。

2.优化铸造工艺根据铸件的结构和性能要求，合理设置铸造工艺参数，提高充型速度和冷却速度，以减少缺陷产生。

3.提高模具与设备质量定期检查和维修模具与设备，确保其精度和可靠性。

同时，加强工人的技术培训，提高操作水平。

4.加强操作培训与管理加强操作人员的培训与管理，提高其技术水平和责任心，降低人为因素导致的缺陷。

四、缺陷预防与控制方法1.完善质量管理体系建立健全质量管理体系，确保铸件生产过程中的质量控制。

2.强化过程控制加强对生产过程的监控，及时发现和处理问题。

3.检测与评估技术采用先进的检测与评估技术，对铸件进行全面的质量检测，确保铸件质量达到要求。

4.故障排查与处理针对出现的铸件缺陷，进行故障排查，找出原因并采取相应措施进行处理。

五、案例分析与总结1.案例一：铸件裂纹缺陷分析与改进通过对裂纹缺陷的成因分析，发现原材料中有害物质含量过高、铸造工艺参数设置不合理等问题。

常见铸件缺陷及方案改善对策（内部培训资料）CMT开发制作：xx1常见铸件缺陷及方案改善对策一、拔模不良目视特征：造型作业时模板上有粘砂，型腔有拔裂、掉砂、浮砂等现象。

形成原因：A．模板预热不充分B．离型液喷洒不均匀C．型砂xxD．拔模斜度太小或吃砂量太少E．排气不畅，射砂不实F．模型或流路的光洁度不够，存在倒拔模的情况G．模板背面有异物或配件损坏，DISA装板时不垂直H．DISA平行度跑偏，导致型板不垂直I．模板生锈方案改善对策：A．修补R角，仔细打磨方案，提高光洁度B．检查配件，损坏的及时更换C．必要时增加拔模斜度，若流路拔模不良，用补土补大斜度或使用2a铝流路D．增加透气孔(网)数量,避免射砂不实造成拔模不良E．用气铣刀抛光拔模不良部位F．在通孔内粘贴橡胶头G．直径较小、xx大的孔内建议镶铜套H．最好的方案设计二、砂眼、挤砂目视特征：铸件表面或内部包容着砂粒的孔穴或明显少肉形成原因：A．流路或模具拔模不良，有拔裂、掉砂B．流路设计不当，浇注时铁水冲刷造成砂眼C．设计不当，冲型时间长，长时间的烘烤及“水分迁移”造成局部型砂强度低，形成砂眼D．型砂含水量低E．型腔内有“落砂”，如造型室磨损，浇口杯下沉，压型（实）器压到浇口或造型室上方有落砂F．造型室磨损，反板抬起时有“甩砂”现象G．砂芯有毛刺或浮砂，下芯时未吹干净H．MASK下芯时铲砂或合模时挤砂I．模板变形，造成挤砂、落砂J．模型镶板时没装平，造成型腔挤砂K．DISA夹板或因有凸起物把砂模夹裂，将砂型挤压变形，造成挤砂或砂眼方案改善对策：A．重新计算方案，建议尽量减少冒口入水，以利砂渣上浮B．抛光模型、打磨流路，减少因拔模不良造成的砂渣眼2C．方案设计时采用综合浇注系统，提高浇注系统的挡渣效果D．若浇注时间太长或不能同时冲型，重新计算方案E．增加底注或侧入水F．模具配件若有磨损及时更换G．若有挤砂，确认镶板无问题时，在挤砂位置合模线处R角或做出防压条H．造型时，若型板后面喷砂、甩砂，确认模板尺寸，磨损严重时进行焊补维修I．减薄入水片或压边量，提高挡渣能力J．若下芯铲砂时调整MASK，确认芯钉过盈量K．改变入水口位置，避开易冲砂部位（入水不要做在砂芯吹砂口上）L．在方案上做出集渣包M．横流路用4A流路，xx浮渣三、冷隔（浇不足）目视特征：外观铸件不完整，有裂纹状的间隙或断流，裂纹或断流处的金属边缘呈圆滑状原因：A．浇注作业时断续浇注，没有满杯浇注B．浇注温度过低，铁水流动性差C．方案设计不合理，浇注时间太长或不能同时冲型D．多处入水的液流头产生了凝固堵塞或流头氧化造成两股流头不能融合在一起方案对策：A．重新计算方案，加快浇注速度B．增加排气道，加快冲型速度，降低冲型阻力C．合理设置入水口位置，避免距离浇口较远部位因铁水氧化和降温出现冷隔D．在冷隔位置增加入水，提高该处温度四、缩孔（松）目视特征：缩孔：铸件中容积大，孔壁表面粗糙，形状极不规则的孔洞缩松：铸件截面上分布着弥散的大量形状不规则的微小孔眼或裂隙状孔洞形成原因：A．冒口设置位置或大小不合理，铁水凝固过程中体积收缩且得不到补偿而出现体积亏损，体积亏损集中在一处形成缩孔，在局部分散分布形成缩松B．冒口颈形状或截面积不合理，补缩通道堵塞，使冒口未能起到补缩作用C．冒口温度低，凝固早补缩作用差D．金属液CE值低方案改善对策：A．增加冒口体积B．加大（或减小）冒口颈C．增加冒口入水，提高冒口温度D．改变冒口位置或形状，改变凝固顺序使原本不能得到补偿的收缩部位可以得到补偿，消除缩孔或缩松E．在适当位置放置冷铁（如TRW支架系列）F．改变入水位置，以获得合理的温度场和凝固顺序五、气孔：1．侵入性气孔：气孔尺寸一般较大，呈圆球形、团球形或梨形；梨形的小头指向外3部气源方向；孔壁平滑，侵入气体成份主要为CO时孔壁呈蓝色，侵入气体成份主要为氢气时孔壁呈金属本色且发亮，侵入气体成份主要为水蒸气时孔壁呈氧化色且发暗。
